基于单片机的倒车防撞报警系统设计

1. 概述

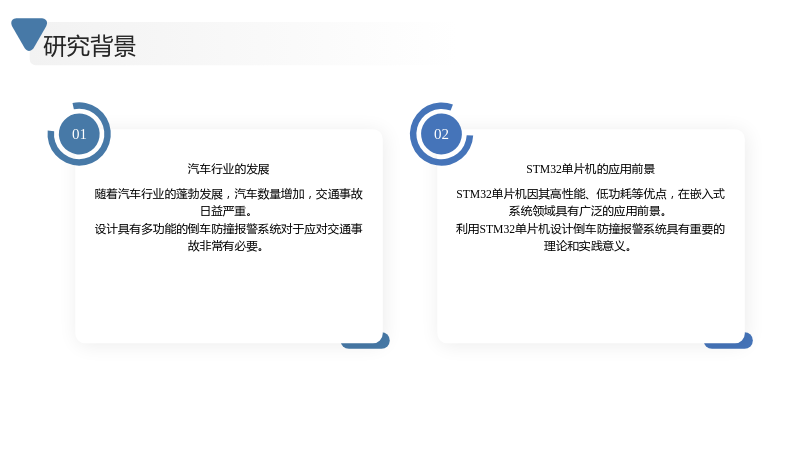

1.1 研究背景

1.1.1 汽车行业的发展

• 随着汽车行业的蓬勃发展，汽车数量增加，交通事故日益严重。
• 设计具有多功能的倒车防撞报警系统对于应对交通事故非常有必要。

1.1.2 STM32单片机的应用前景

• STM32单片机因其高性能、低功耗等优点，在嵌入式系统领域具有广泛的应用前景。
• 利用STM32单片机设计倒车防撞报警系统具有重要的理论和实践意义。

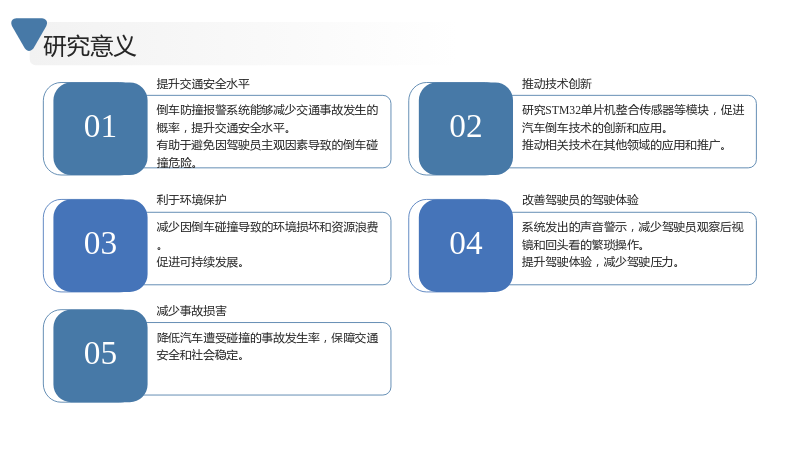

1.2 研究意义

1.2.1 提升交通安全水平

• 倒车防撞报警系统能够减少交通事故发生的概率，提升交通安全水平。
• 有助于避免因驾驶员主观因素导致的倒车碰撞危险。

1.2.2 推动技术创新

• 研究STM32单片机整合传感器等模块，促进汽车倒车技术的创新和应用。
• 推动相关技术在其他领域的应用和推广。

1.2.3 利于环境保护

• 减少因倒车碰撞导致的环境损坏和资源浪费。
• 促进可持续发展。

1.2.4 改善驾驶员的驾驶体验

• 系统发出的声音警示，减少驾驶员观察后视镜和回头看的繁琐操作。
• 提升驾驶体验，减少驾驶压力。

1.2.5 减少事故损害

• 降低汽车遭受碰撞的事故发生率，保障交通安全和社会稳定。

1.3 国内外研究现状

1.3.1 国外研究现状

• 国外基于单片机的倒车防撞报警系统设计已有成熟技术成果，广泛应用于汽车行业。
• 技术成熟，实现高精度和高可靠性功能。

1.3.2 国内研究现状

• 国内相关研究着重于传感器等相关模块的运用以及数据的优化。
• 一些研究成果实现了安全距离可调、超声波测距等功能。

1.4 论文结构安排

1.4.1 论文结构

• 绪论、硬件选择和设计、软件功能设计、硬件焊接与系统测试、总结与展望。

1.4.2 各章节内容

• 第1章：研究背景、研究意义、国内外研究现状、论文结构安排。
• 第2章：硬件选择和设计，包括主控电路设计、超声波传感器设计、电源系统设计等。
• 第3章：软件功能设计，包括控制算法、传感器采集和处理、数据通信等。
• 第4章：硬件焊接与系统测试，包括系统安装、硬件功能分模块测试和软件调试。
• 第5章：总结与展望。 """ """

硬件选择和设计

2. 硬件选择和设计

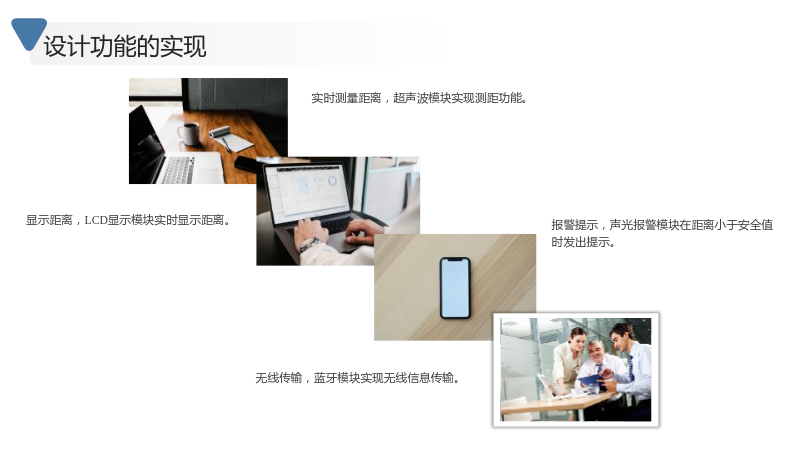

2.1 设计功能的实现

• 实时测量距离，超声波模块实现测距功能。
• 显示距离，LCD显示模块实时显示距离。
• 报警提示，声光报警模块在距离小于安全值时发出提示。
• 无线传输，蓝牙模块实现无线信息传输。

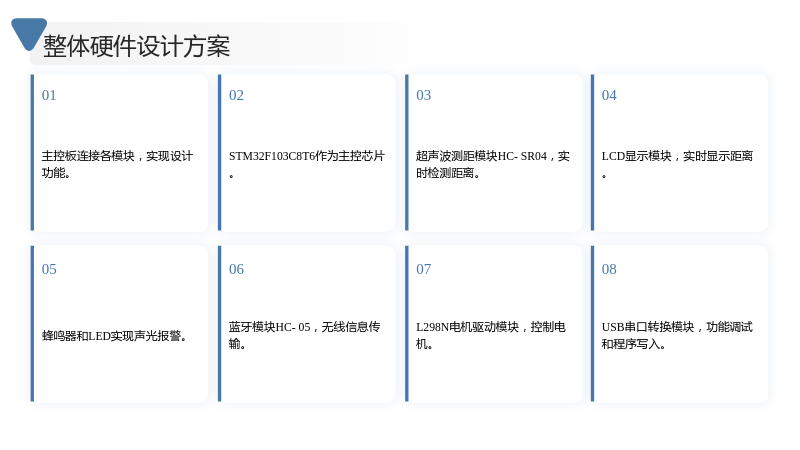

2.2 整体硬件设计方案

• 主控板连接各模块，实现设计功能。
• STM32F103C8T6作为主控芯片。
• 超声波测距模块HC-SR04，实时检测距离。
• LCD显示模块，实时显示距离。
• 蜂鸣器和LED实现声光报警。
• 蓝牙模块HC-05，无线信息传输。
• L298N电机驱动模块，控制电机。
• USB串口转换模块，功能调试和程序写入。
• 12V电源，系统连续运作。

2.3 电源电路设计

• USB 5V供电，满足系统需求。
• 稳压芯片ME6211-3.3V，将5V输入电源稳定转为3.3V。

2.4 超声波测距模块

• 利用收发超声波测量与障碍的间距。
• 超声波发射器向某个方向发送超声波，遇到阻碍时反射回并被接收器收到。
• 计算收发中的时间差值，得出障碍和单片机的间距。
• 超声波传感器模块具有实时性强的特点，迅速响应障碍物的变化。

2.5 LCD显示模块

• LCD1602液晶显示模块，具有高亮度、高对比度和高清晰度。
• 相较于OLED，LCD1602功耗低，适合长时间运行。
• 价格相对较低，性价比高。

2.6 键盘输入电路

• 使用三按键形式实现调整倒车安全距离值。
• 设置键、增加距离按键、缩减距离按键。

2.7 声光报警模块电路

• 蜂鸣器和LED实现声光报警。
• 蜂鸣器可通过三极管的切换功能控制开启和关闭。

2.8 电机及电机驱动模块

2.8.1 电机选择

• 直流电机具有结构简单、控制方式灵活等优点。
• 适用于小型机器人和智能车等领域的应用。

2.8.2 不同电机驱动模块的选择

• 驱动模块应与电机及系统的电源要求相互匹配。
• 考虑成本和可获取性，选择合适的驱动模块。 """
