家用电风扇控制电路设计

1. 电风扇控制电路设计概述

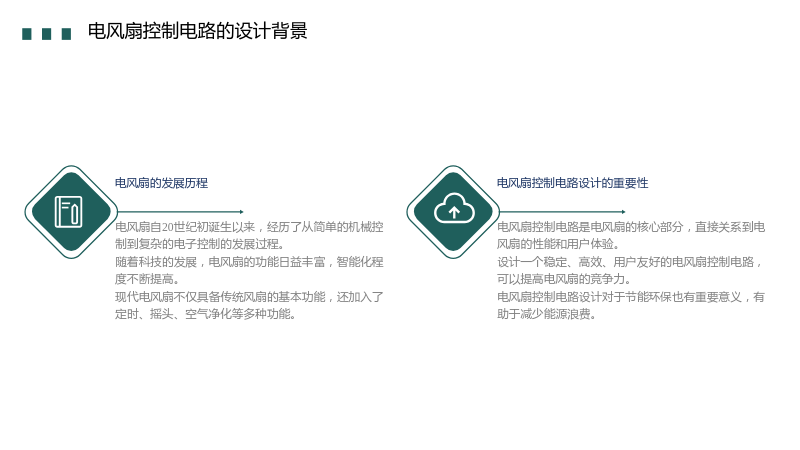

1.1 电风扇控制电路的设计背景

1.1.1 电风扇的发展历程

• 电风扇自20世纪初诞生以来，经历了从简单的机械控制到复杂的电子控制的发展过程。
• 随着科技的发展，电风扇的功能日益丰富，智能化程度不断提高。
• 现代电风扇不仅具备传统风扇的基本功能，还加入了定时、摇头、空气净化等多种功能。

1.1.2 电风扇控制电路设计的重要性

• 电风扇控制电路是电风扇的核心部分，直接关系到电风扇的性能和用户体验。
• 设计一个稳定、高效、用户友好的电风扇控制电路，可以提高电风扇的竞争力。
• 电风扇控制电路设计对于节能环保也有重要意义，有助于减少能源浪费。

1.2 电风扇控制电路的设计目标

1.2.1 功能需求

• 实现风速调节：弱、中、强三个挡位。
• 实现风种选择：正常、自然、睡眠三种模式。
• 实现定时控制：十分钟、二十分钟、四十分钟定时功能。
• 实现一键停止功能。

1.2.2 性能要求

• 电路稳定可靠，抗干扰能力强。
• 低功耗设计，节能环保。
• 操作简便，用户体验良好。

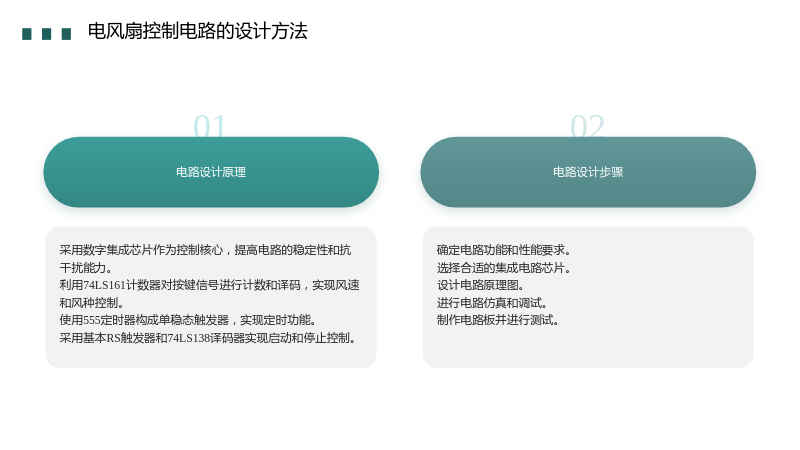

1.3 电风扇控制电路的设计方法

1.3.1 电路设计原理

• 采用数字集成芯片作为控制核心，提高电路的稳定性和抗干扰能力。
• 利用74LS161计数器对按键信号进行计数和译码，实现风速和风种控制。
• 使用555定时器构成单稳态触发器，实现定时功能。
• 采用基本RS触发器和74LS138译码器实现启动和停止控制。

1.3.2 电路设计步骤

• 确定电路功能和性能要求。
• 选择合适的集成电路芯片。
• 设计电路原理图。
• 进行电路仿真和调试。
• 制作电路板并进行测试。

2. 电风扇控制电路的功能模块设计

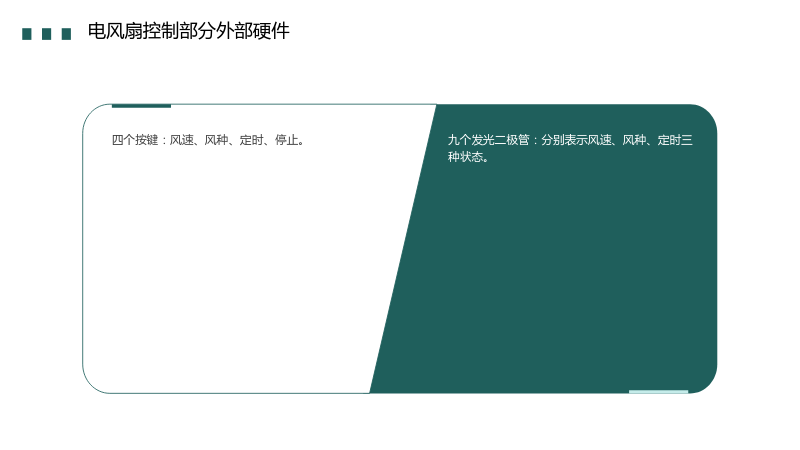

2.1 电风扇控制部分外部硬件

• 四个按键：风速、风种、定时、停止。
• 九个发光二极管：分别表示风速、风种、定时三种状态。

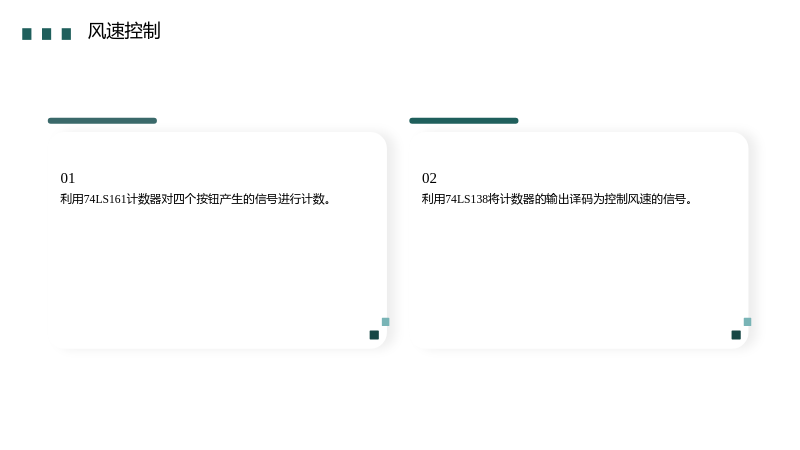

2.2 风速控制

• 利用74LS161计数器对四个按钮产生的信号进行计数。
• 利用74LS138将计数器的输出译码为控制风速的信号。

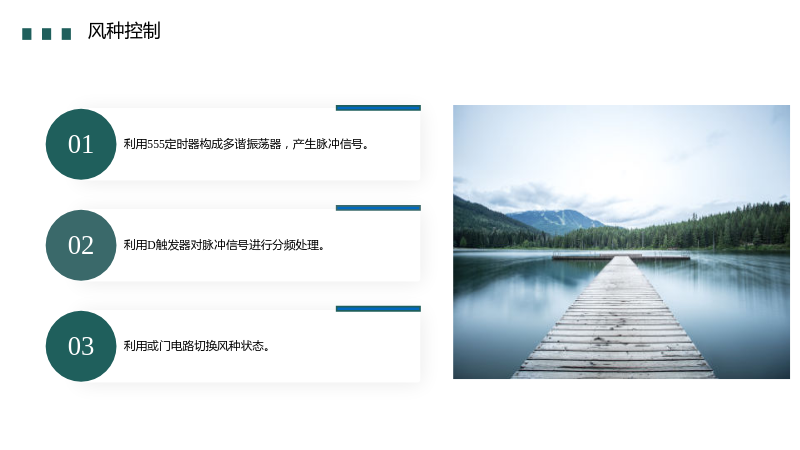

2.3 风种控制

• 利用555定时器构成多谐振荡器，产生脉冲信号。
• 利用D触发器对脉冲信号进行分频处理。
• 利用或门电路切换风种状态。

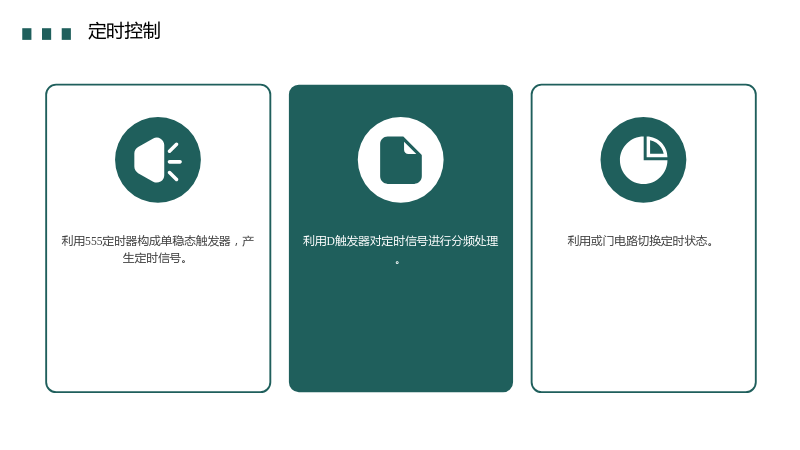

2.4 定时控制

• 利用555定时器构成单稳态触发器，产生定时信号。
• 利用D触发器对定时信号进行分频处理。
• 利用或门电路切换定时状态。

2.5 停止控制

• 利用基本RS触发器和74LS138译码器实现启动和停止控制。

3. 电风扇控制电路的设计实践

3.1 Multisim 10.1软件设计的使用方法

• Multisim 10.1软件介绍：电路原理图的图形输入与电路硬件描述语言输入方式，仿真分析能力。
• Ultiboard软件介绍：电路板的绘制工作，原理图的无缝导入。

3.2 电路仿真与调试

• 利用Multisim 10.1软件进行电路仿真，验证电路的功能和性能。
• 利用Ultiboard软件绘制电路板，并进行实物的制作和测试。

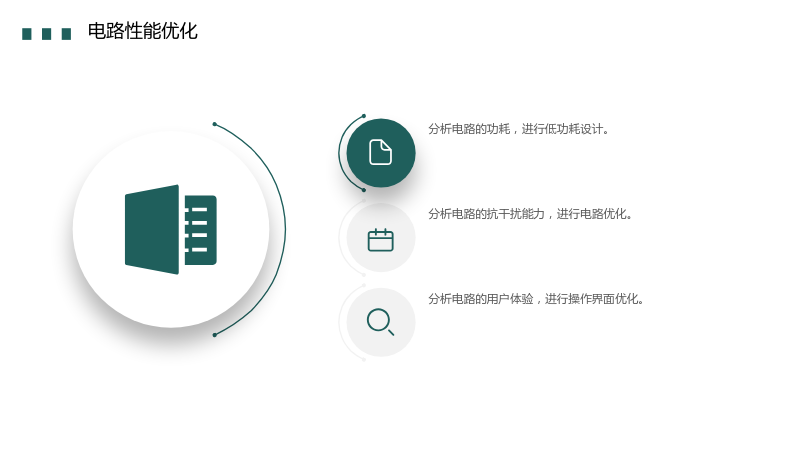

3.3 电路性能优化

• 分析电路的功耗，进行低功耗设计。
• 分析电路的抗干扰能力，进行电路优化。
• 分析电路的用户体验，进行操作界面优化。

4. 电风扇控制电路的设计总结与展望

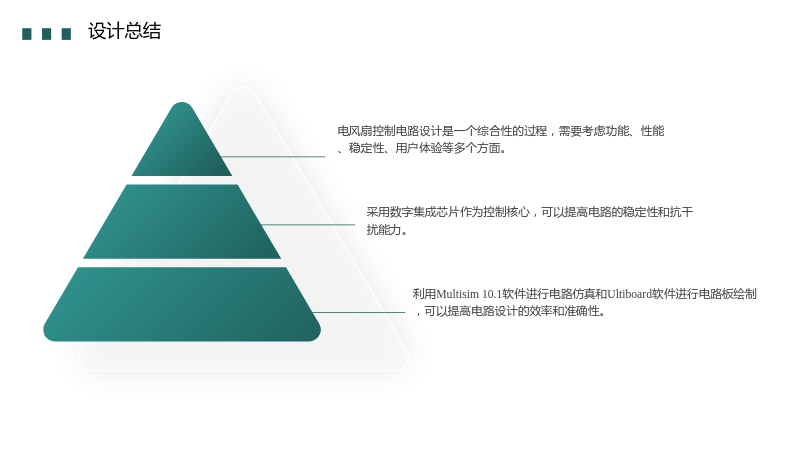

4.1 设计总结

• 电风扇控制电路设计是一个综合性的过程，需要考虑功能、性能、稳定性、用户体验等多个方面。
• 采用数字集成芯片作为控制核心，可以提高电路的稳定性和抗干扰能力。
• 利用Multisim 10.1软件进行电路仿真和Ultiboard软件进行电路板绘制，可以提高电路设计的效率和准确性。

4.2 设计展望

• 随着科技的发展，电风扇控制电路将更加智能化、网络化，实现远程控制和智能家居集成。
• 电风扇控制电路将更加注重用户体验，实现更加人性化的操作界面和功能设计。
• 电风扇控制电路将更加注重节能环保，实现更加高效的能源利用和更低的环境影响。
