工程照片在施工记录中的作用和内容
1. 工程照片概述

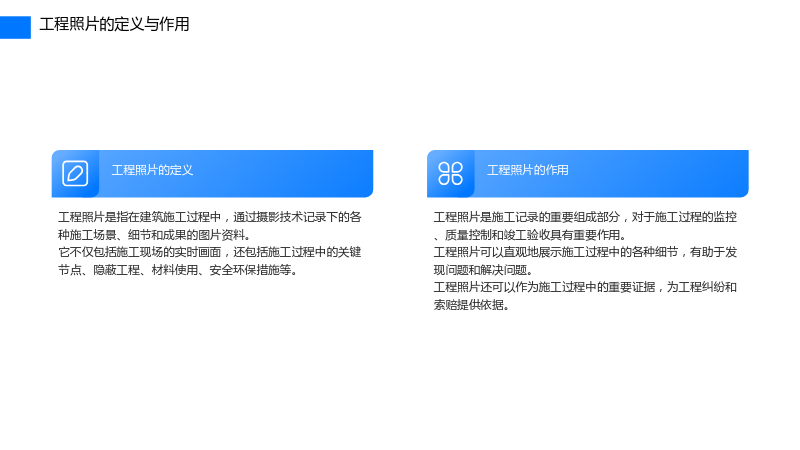

1.1 工程照片的定义与作用
1.1.1 工程照片的定义
- 工程照片是指在建筑施工过程中，通过摄影技术记录下的各种施工场景、细节和成果的图片资料。
- 它不仅包括施工现场的实时画面，还包括施工过程中的关键节点、隐蔽工程、材料使用、安全环保措施等。
1.1.2 工程照片的作用
- 工程照片是施工记录的重要组成部分，对于施工过程的监控、质量控制和竣工验收具有重要作用。
- 工程照片可以直观地展示施工过程中的各种细节，有助于发现问题和解决问题。
- 工程照片还可以作为施工过程中的重要证据，为工程纠纷和索赔提供依据。
2. 工程照片的拍摄与保存

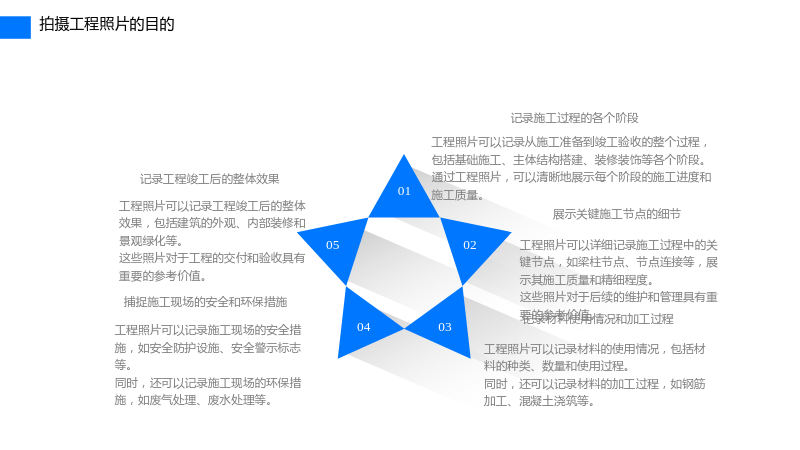

2.1 拍摄工程照片的目的
2.1.1 记录施工过程的各个阶段
- 工程照片可以记录从施工准备到竣工验收的整个过程，包括基础施工、主体结构搭建、装修装饰等各个阶段。
- 通过工程照片，可以清晰地展示每个阶段的施工进度和施工质量。
2.1.2 展示关键施工节点的细节
- 工程照片可以详细记录施工过程中的关键节点，如梁柱节点、节点连接等，展示其施工质量和精细程度。
- 这些照片对于后续的维护和管理具有重要的参考价值。
2.1.3 记录材料使用情况和加工过程
- 工程照片可以记录材料的使用情况，包括材料的种类、数量和使用过程。
- 同时，还可以记录材料的加工过程，如钢筋加工、混凝土浇筑等。
2.1.4 捕捉施工现场的安全和环保措施
- 工程照片可以记录施工现场的安全措施，如安全防护设施、安全警示标志等。
- 同时，还可以记录施工现场的环保措施，如废气处理、废水处理等。
2.1.5 记录工程竣工后的整体效果
- 工程照片可以记录工程竣工后的整体效果，包括建筑的外观、内部装修和景观绿化等。
- 这些照片对于工程的交付和验收具有重要的参考价值。

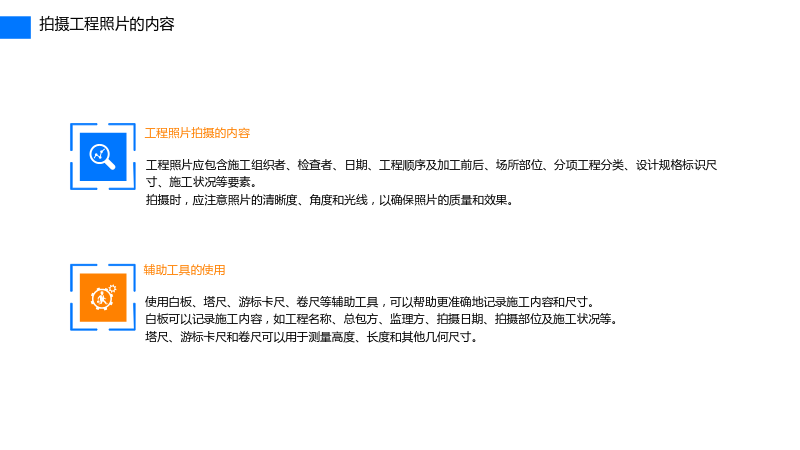

2.2 拍摄工程照片的内容
2.2.1 工程照片拍摄的内容
- 工程照片应包含施工组织者、检查者、日期、工程顺序及加工前后、场所部位、分项工程分类、设计规格标识尺寸、施工状况等要素。
- 拍摄时，应注意照片的清晰度、角度和光线，以确保照片的质量和效果。
2.2.2 辅助工具的使用
- 使用白板、塔尺、游标卡尺、卷尺等辅助工具，可以帮助更准确地记录施工内容和尺寸。
- 白板可以记录施工内容，如工程名称、总包方、监理方、拍摄日期、拍摄部位及施工状况等。
- 塔尺、游标卡尺和卷尺可以用于测量高度、长度和其他几何尺寸。

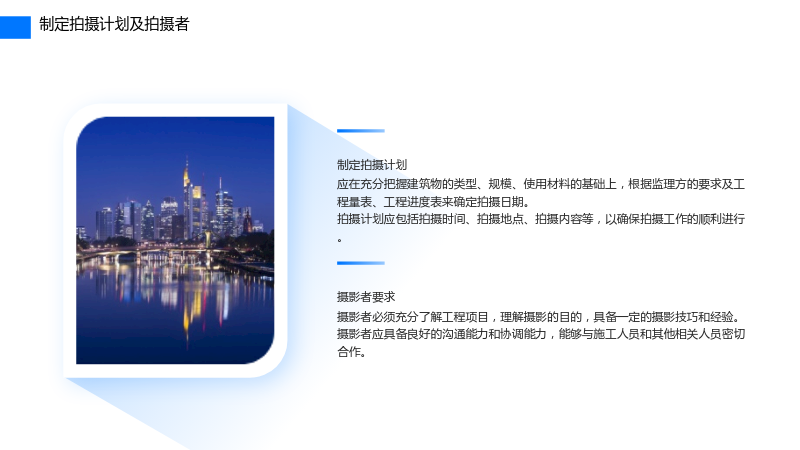

2.3 制定拍摄计划及拍摄者
2.3.1 制定拍摄计划
- 应在充分把握建筑物的类型、规模、使用材料的基础上，根据监理方的要求及工程量表、工程进度表来确定拍摄日期。
- 拍摄计划应包括拍摄时间、拍摄地点、拍摄内容等，以确保拍摄工作的顺利进行。
2.3.2 摄影者要求
- 摄影者必须充分了解工程项目，理解摄影的目的，具备一定的摄影技巧和经验。
- 摄影者应具备良好的沟通能力和协调能力，能够与施工人员和其他相关人员密切合作。

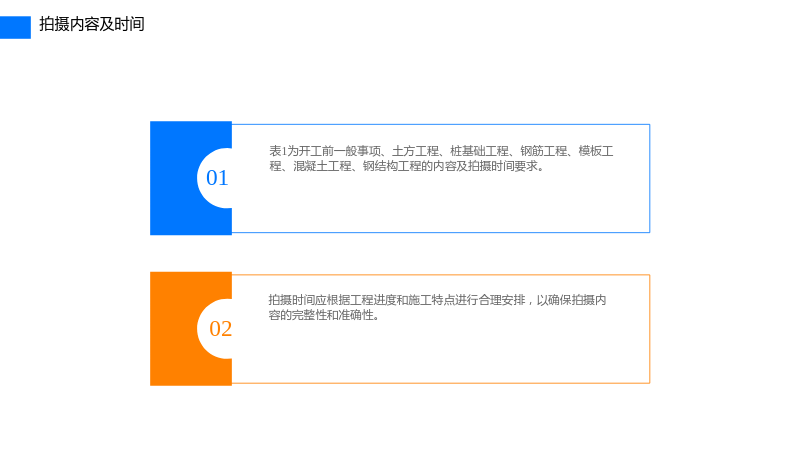

2.4 拍摄内容及时间
- 表1为开工前一般事项、土方工程、桩基础工程、钢筋工程、模板工程、混凝土工程、钢结构工程的内容及拍摄时间要求。
- 拍摄时间应根据工程进度和施工特点进行合理安排，以确保拍摄内容的完整性和准确性。

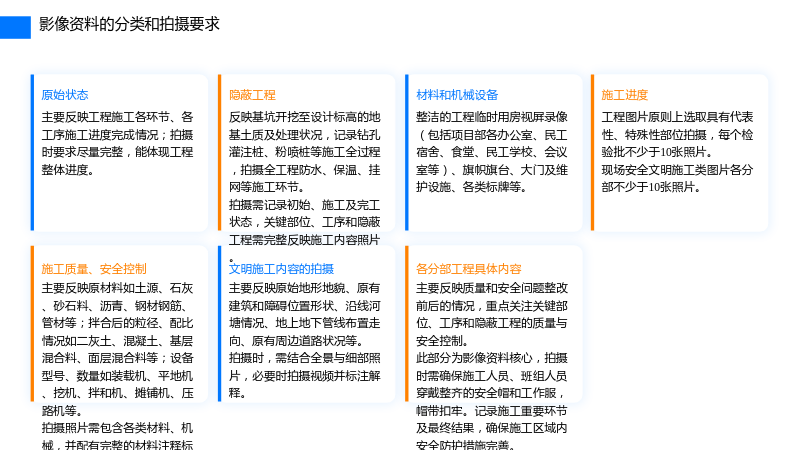

2.5 影像资料的分类和拍摄要求
2.5.1 原始状态
- 主要反映原始地形地貌、原有建筑和障碍位置形状、沿线河塘情况、地上地下管线布置走向、原有周边道路状况等。
- 拍摄时，需结合全景与细部照片，必要时拍摄视频并标注解释。
2.5.2 隐蔽工程
- 反映基坑开挖至设计标高的地基土质及处理状况，记录钻孔灌注桩、粉喷桩等施工全过程，拍摄全工程防水、保温、挂网等施工环节。
- 拍摄需记录初始、施工及完工状态，关键部位、工序和隐蔽工程需完整反映施工内容照片。
2.5.3 材料和机械设备
- 主要反映原材料如土源、石灰、砂石料、沥青、钢材钢筋、管材等；拌合后的粒径、配比情况如二灰土、混凝土、基层混合料、面层混合料等；设备型号、数量如装载机、平地机、挖机、拌和机、摊铺机、压路机等。
- 拍摄照片需包含各类材料、机械，并配有完整的材料注释标牌、文明施工牌、安全防护牌，确保安全防护措施到位。
2.5.4 施工进度
- 主要反映工程施工各环节、各工序施工进度完成情况；拍摄时要求尽量完整，能体现工程整体进度。
2.5.5 施工质量、安全控制
- 主要反映质量和安全问题整改前后的情况，重点关注关键部位、工序和隐蔽工程的质量与安全控制。
- 此部分为影像资料核心，拍摄时需确保施工人员、班组人员穿戴整齐的安全帽和工作服，帽带扣牢。记录施工重要环节及最终结果，确保施工区域内安全防护措施完善。
2.5.6 文明施工内容的拍摄
- 整洁的工程临时用房视屏录像（包括项目部各办公室、民工宿舍、食堂、民工学校、会议室等）、旗帜旗台、大门及维护设施、各类标牌等。
2.5.7 各分部工程具体内容
- 工程图片原则上选取具有代表性、特殊性部位拍摄，每个检验批不少于10张照片。
- 现场安全文明施工类图片各分部不少于10张照片。

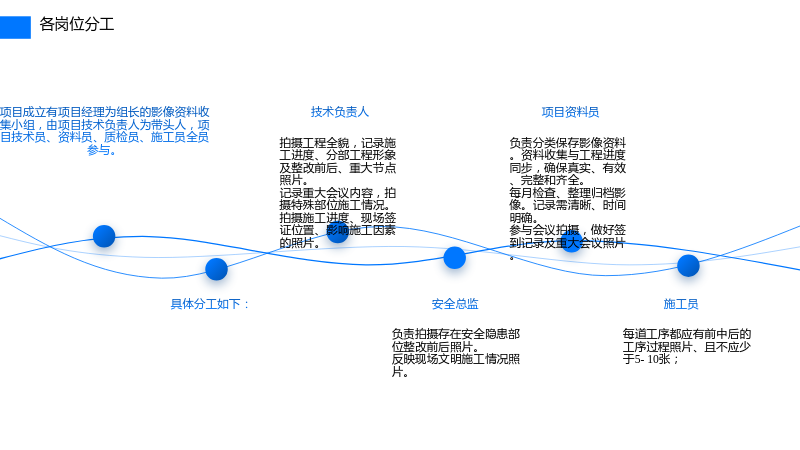

3. 各岗位分工
- 项目成立有项目经理为组长的影像资料收集小组，由项目技术负责人为带头人，项目技术员、资料员、质检员、施工员全员参与。
- 具体分工如下：
3.1 技术负责人
- 拍摄工程全貌，记录施工进度、分部工程形象及整改前后、重大节点照片。
- 记录重大会议内容，拍摄特殊部位施工情况。
- 拍摄施工进度、现场签证位置、影响施工因素的照片。
3.2 安全总监
- 负责拍摄存在安全隐患部位整改前后照片。
- 反映现场文明施工情况照片。
3.3 项目资料员
- 负责分类保存影像资料。资料收集与工程进度同步，确保真实、有效、完整和齐全。
- 每月检查、整理归档影像。记录需清晰、时间明确。
- 参与会议拍摄，做好签到记录及重大会议照片。
3.4 施工员
- 每道工序都应有前中后的工序过程照片、且不应少于5-10张；

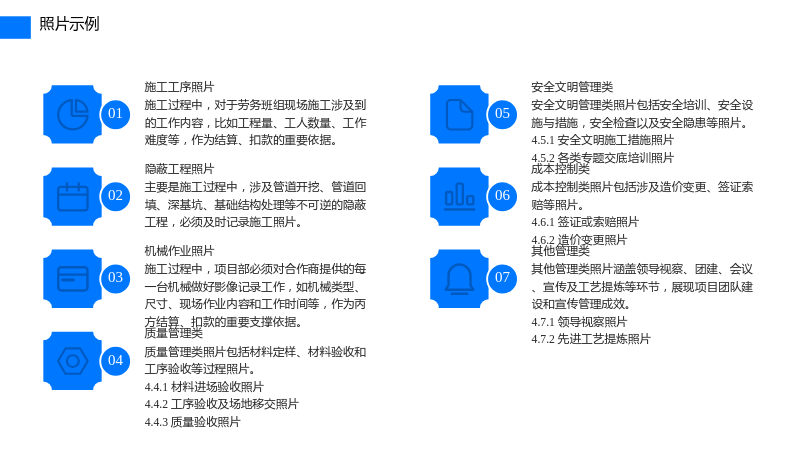

4. 照片示例
4.1 施工工序照片
- 施工过程中，对于劳务班组现场施工涉及到的工作内容，比如工程量、工人数量、工作难度等，作为结算、扣款的重要依据。
4.2 隐蔽工程照片
- 主要是施工过程中，涉及管道开挖、管道回填、深基坑、基础结构处理等不可逆的隐蔽工程，必须及时记录施工照片。
4.3 机械作业照片
- 施工过程中，项目部必须对合作商提供的每一台机械做好影像记录工作，如机械类型、尺寸、现场作业内容和工作时间等，作为丙方结算、扣款的重要支撑依据。
4.4 质量管理类
- 质量管理类照片包括材料定样、材料验收和工序验收等过程照片。
4.4.1 材料进场验收照片
- 施工过程中，对于进场使用的所有材料，首先进行自检，对品牌、质量以及数量等方面检验验收，并做好相应的影像记录，作为材料验收登记、货不对版退货等支撑依据。同时，通知甲方、监理进行现场验收。
4.4.2 工序验收及场地移交照片
- 施工过程中，对场地、工序、景观成品移交进行拍照记录，作为分部分项工程工序验收移交单的重要补充依据。拍照内容应体现事实，利于项目管理与索赔。
4.4.3 质量验收照片
- 对所有隐蔽工程、关键工序（基础结构、防水等）及现场发生的施工质量差异进行拍摄。
- 根据合同条款与施工组织设计要求，对涉及工程材料、设备、样板验收及现场检测过程进行拍摄记录。
4.5 安全文明管理类
- 安全文明管理类照片包括安全培训、安全设施与措施，安全检查以及安全隐患等照片。
4.5.1 安全文明施工措施照片
- 主要针对现场安全违规、损害事件、安全隐患及文明施工进程进行拍摄记录。
4.5.2 各类专题交底培训照片
- 在某一单位工程开工前，或者一个分项工程施工前，由主管技术领导向参与施工的人员进行的技术性交代，其目的是使施工人员对工程特点、技术质量要求、施工方法与措施和安全等方面有一个较详细的了解，以便于科学地组织施工，避免技术质量等事故的发生。
- 同时对相应的交底与培训过程进行记录，形成影像资料。
4.6 成本控制类
- 成本控制类照片包括涉及造价变更、签证索赔等照片。
4.6.1 签证或索赔照片
- 当工程施工过程中出现有潜在索赔倾向或签证事件已经触发时，应及时对现场情况进行拍摄。
4.6.2 造价变更照片
- 工程施工遇造价变更时，需及时拍摄变更前施工现状及已完工情况照片，并附于《工作联系单》中。
4.7 其他管理类
- 其他管理类照片涵盖领导视察、团建、会议、宣传及工艺提炼等环节，展现项目团队建设和宣传管理成效。
4.7.1 领导视察照片
- 项目建设运营中，甲方业主、监理单位领导视察时，需提前了解领导情况，并安排专人拍摄记录。
4.7.2 先进工艺提炼照片
- 项目施工前，需制定创新性工法、特殊工艺、施工管理成果计划。实施中，需拍摄、记录新工艺、施工难点等，并归纳总结形成实际指导意义的资料方案，为后续项目提供技术支持。

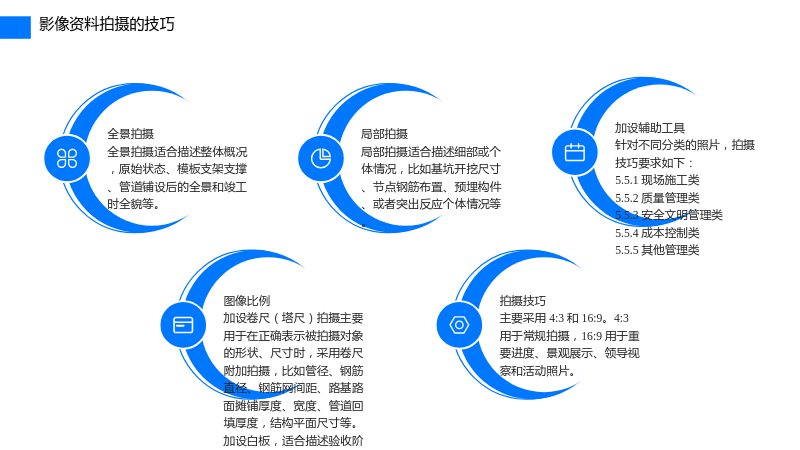

5. 影像资料拍摄的技巧
5.1 全景拍摄
- 全景拍摄适合描述整体概况，原始状态、模板支架支撑、管道铺设后的全景和竣工时全貌等。
5.2 局部拍摄
- 局部拍摄适合描述细部或个体情况，比如基坑开挖尺寸、节点钢筋布置、预埋构件、或者突出反应个体情况等。
5.3 加设辅助工具
- 加设卷尺（塔尺）拍摄主要用于在正确表示被拍摄对象的形状、尺寸时，采用卷尺附加拍摄，比如管径、钢筋直径、钢筋网间距、路基路面摊铺厚度、宽度、管道回填厚度，结构平面尺寸等。
- 加设白板，适合描述验收阶段材料验收、质量验收、工序验收和工程量变更验收等方面的事项，通过白板上填写相关的内容，更加直观表达和反映影像资料的内容。
- 加设水印主要用于申报、结算等影像照片，作为辅助材料。
5.4 图像比例
- 主要采用 4:3 和 16:9。4:3 用于常规拍摄，16:9 用于重要进度、景观展示、领导视察和活动照片。
5.5 拍摄技巧
- 针对不同分类的照片，拍摄技巧要求如下：
5.5.1 现场施工类
- 形象进度照片：全景拍摄、局部拍摄、加设水印；
- 施工工序照片：局部拍摄、加设水印、图像比例控制；
- 隐蔽工程照片：全景拍摄、局部拍摄、明显参照物、加设卷尺（塔尺）、加设白板、加设水印；
- 机械作业照片：全景拍摄、加设水印。
5.5.2 质量管理类
- 材料进场验收照片：全景拍摄、加设水印、加设卷尺；
- 工序验收及场地移交照片：加设水印、加设白板、全景拍摄；
- 质量验收照片：加设水印、加设卷尺、全景拍摄、局部拍摄。
5.5.3 安全文明管理类
- 安全文明管理照片：全景拍摄、加设水印。
5.5.4 成本控制类
- 造价变更、签证或索赔照片：全景拍摄、局部拍摄、加设水印、加设卷尺、加设白板。
5.5.5 其他管理类
- 领导视察照片：全景拍摄、局部拍摄、图像比例控制、角度控制；
- 先进工艺提炼照片：全景拍摄、局部拍摄、加设白板；

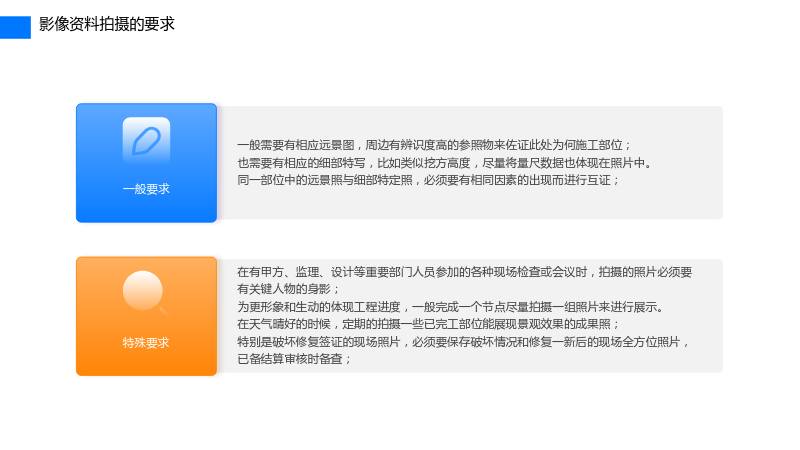

6. 影像资料拍摄的要求
6.1 一般要求
- 一般需要有相应远景图，周边有辨识度高的参照物来佐证此处为何施工部位；
- 也需要有相应的细部特写，比如类似挖方高度，尽量将量尺数据也体现在照片中。
- 同一部位中的远景照与细部特定照，必须要有相同因素的出现而进行互证；
6.2 特殊要求
- 在有甲方、监理、设计等重要部门人员参加的各种现场检查或会议时，拍摄的照片必须要有关键人物的身影；
- 为更形象和生动的体现工程进度，一般完成一个节点尽量拍摄一组照片来进行展示。
- 在天气晴好的时候，定期的拍摄一些已完工部位能展现景观效果的成果照；
- 特别是破坏修复签证的现场照片，必须要保存破坏情况和修复一新后的现场全方位照片，已备结算审核时备查；
7. 影像资料拍摄常见的问题
7.1 照片模糊
- 照片模糊可能是由于对焦不准确、相机抖动或光线不足等原因造成的。
- 为了提高照片的清晰度，可以采取以下措施：
- 使用三脚架或其他稳定设备来避免相机抖动；
- 调整相机的曝光和快门速度，以获得合适的光线条件；
- 检查相机的对焦模式，确保对焦准确。
7.2 照片内容不明确
- 照片内容不明确可能是由于拍摄角度、光线或构图等原因造成的。
- 为了提高照片的清晰度，可以采取以下措施：
- 选择合适的角度和光线条件，以突出主题；
- 使用构图技巧，如使用引导线、对角线、三角形构图等，来引导观众的视线；
- 保持背景简洁，避免杂乱的背景分散观众的注意力。
7.3 前后对比照片位置差异大
- 前后对比照片位置差异大可能是由于拍摄时未标记或标记不清晰等原因造成的。
- 为了确保前后对比照片的一致性，可以采取以下措施：
- 在拍摄前后对比照片时，使用标记或标尺等工具来记录位置；
- 在照片中包含相同或相似的参照物，以便进行对比；
- 在照片的说明或标签中注明拍摄位置和角度。
7.4 无水印记录
- 无水印记录可能会导致照片的版权和真实性受到质疑。
- 为了确保照片的版权和真实性，可以采取以下措施：
- 在照片中添加水印，以标明版权和来源；
- 确保照片的真实性，避免使用虚假或修改过的照片；
- 在照片的说明或标签中注明拍摄时间和地点。
7.5 照片不真实
- 照片不真实可能是由于拍摄角度、光线或后期处理等原因造成的。
- 为了确保照片的真实性，可以采取以下措施：
- 避免使用过度夸张或虚假的拍摄角度或光线；
- 在后期处理中保持真实，避免过度修饰或修改照片；
- 在照片的说明或标签中注明拍摄条件和过程。
