管道漏油巡检智能车设计与实现

1. 项目背景与意义

1.1 工业管道安全的重要性

1.1.1 管道安全现状

• 工业管道在长期运行中可能出现老化、磨损等问题，导致泄漏事故。
• 管道油液泄露不仅会造成经济损失，还会对环境造成严重污染。
• 人工巡检方式存在空间环境导致难以巡检和漏检等问题。

1.1.2 智能巡检车的意义

• 智能巡检车能够按巡检路线不断检测，及时发现泄漏点。
• 智能巡检车通过预警系统发出相应的语音播报信息，有效减少泄漏事故的发生。
• 智能巡检车能够提高工业管道安全性和降低经济安全风险。

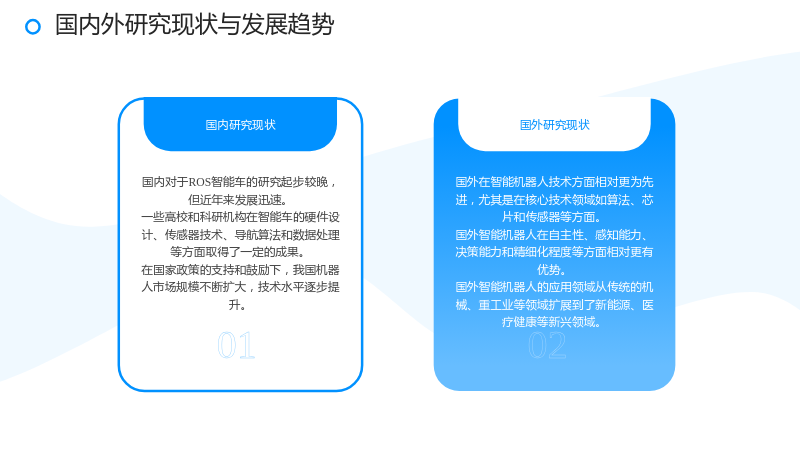

1.2 国内外研究现状与发展趋势

1.2.1 国内研究现状

• 国内对于ROS智能车的研究起步较晚，但近年来发展迅速。
• 一些高校和科研机构在智能车的硬件设计、传感器技术、导航算法和数据处理等方面取得了一定的成果。
• 在国家政策的支持和鼓励下，我国机器人市场规模不断扩大，技术水平逐步提升。

1.2.2 国外研究现状

• 国外在智能机器人技术方面相对更为先进，尤其是在核心技术领域如算法、芯片和传感器等方面。
• 国外智能机器人在自主性、感知能力、决策能力和精细化程度等方面相对更有优势。
• 国外智能机器人的应用领域从传统的机械、重工业等领域扩展到了新能源、医疗健康等新兴领域。

2. 智能车设计与实现

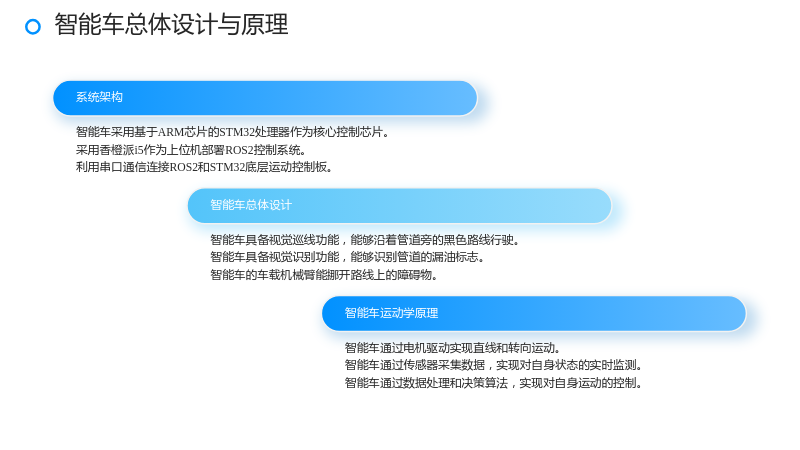

2.1 智能车总体设计与原理

2.1.1 系统架构

• 智能车采用基于ARM芯片的STM32处理器作为核心控制芯片。
• 采用香橙派i5作为上位机部署ROS2控制系统。
• 利用串口通信连接ROS2和STM32底层运动控制板。

2.1.2 智能车总体设计

• 智能车具备视觉巡线功能，能够沿着管道旁的黑色路线行驶。
• 智能车具备视觉识别功能，能够识别管道的漏油标志。
• 智能车的车载机械臂能挪开路线上的障碍物。

2.1.3 智能车运动学原理

• 智能车通过电机驱动实现直线和转向运动。
• 智能车通过传感器采集数据，实现对自身状态的实时监测。
• 智能车通过数据处理和决策算法，实现对自身运动的控制。

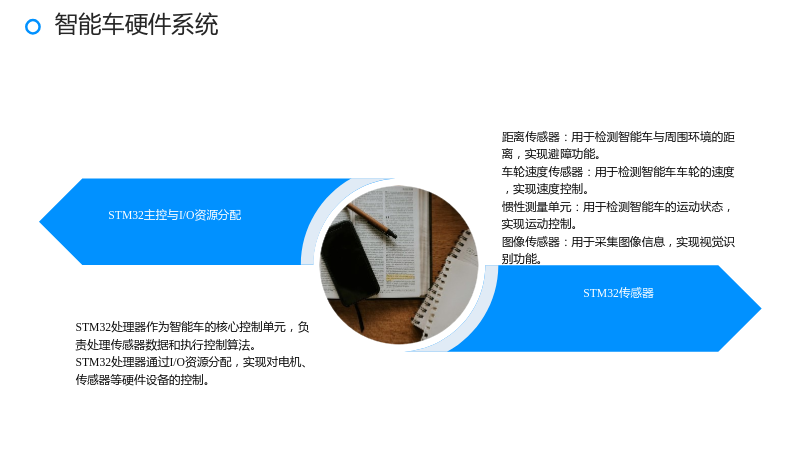

2.2 智能车硬件系统

2.2.1 STM32主控与I/O资源分配

• STM32处理器作为智能车的核心控制单元，负责处理传感器数据和执行控制算法。
• STM32处理器通过I/O资源分配，实现对电机、传感器等硬件设备的控制。

2.2.2 STM32传感器

• 距离传感器：用于检测智能车与周围环境的距离，实现避障功能。
• 车轮速度传感器：用于检测智能车车轮的速度，实现速度控制。
• 惯性测量单元：用于检测智能车的运动状态，实现运动控制。
• 图像传感器：用于采集图像信息，实现视觉识别功能。

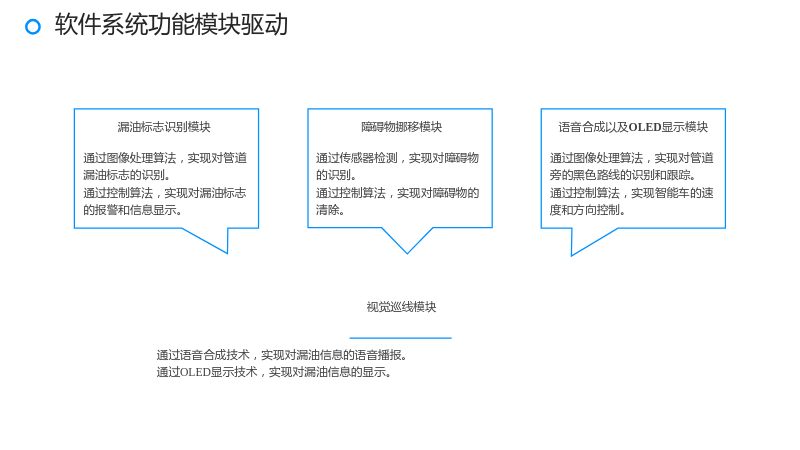

2.3 软件系统功能模块驱动

2.3.1 视觉巡线模块

• 通过图像处理算法，实现对管道旁的黑色路线的识别和跟踪。
• 通过控制算法，实现智能车的速度和方向控制。

2.3.2 漏油标志识别模块

• 通过图像处理算法，实现对管道漏油标志的识别。
• 通过控制算法，实现对漏油标志的报警和信息显示。

2.3.3 障碍物挪移模块

• 通过传感器检测，实现对障碍物的识别。
• 通过控制算法，实现对障碍物的清除。

2.3.4 语音合成以及OLED显示模块

• 通过语音合成技术，实现对漏油信息的语音播报。
• 通过OLED显示技术，实现对漏油信息的显示。

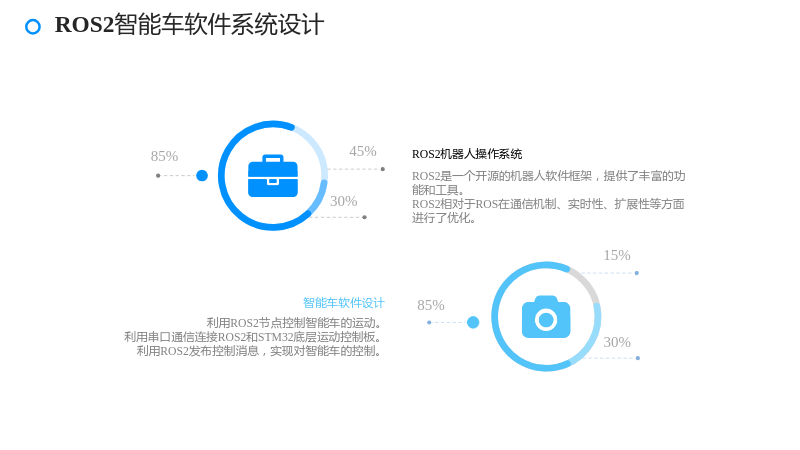

2.4 ROS2智能车软件系统设计

2.4.1 ROS2机器人操作系统

• ROS2是一个开源的机器人软件框架，提供了丰富的功能和工具。
• ROS2相对于ROS在通信机制、实时性、扩展性等方面进行了优化。

2.4.2 智能车软件设计

• 利用ROS2节点控制智能车的运动。
• 利用串口通信连接ROS2和STM32底层运动控制板。
• 利用ROS2发布控制消息，实现对智能车的控制。

3. 结论与展望

3.1 结论

3.1 结论

• 智能巡检车作为一种新兴的工业管道安全解决方案，具有广阔的应用前景。
• 通过采用先进的控制技术和传感器技术，智能巡检车能够实现对工业管道的实时监测和预警。
• 智能巡检车的开发和应用，将有助于提高工业管道的安全性和降低经济安全风险。

3.2 展望

3.2 展望

• 随着技术的不断进步，智能巡检车的性能和功能将进一步提升。
• 未来，智能巡检车有望实现更加复杂和智能化的任务，如自主导航、故障诊断等。
• 智能巡检车的应用领域将不断拓展，有望在更多的工业场景中发挥重要作用。
