机械原理课程设计

1. 设计简介

1.1 题目与参与者

1.1.1 题目

  • 步进输送机构设计

1.1.2 参与者

  • 组长:严鑫伟
  • 组员:陈超、张双庆、李亚南、任苏宁
  • 所在学院:机械工程学院
  • 专业、班级:机械设计制造及其自动化、机械2203
  • 完成日期:2024年5月21日

1.2 设计简介及运动要求

1.2.1 设计简介

  • 步进输送机构是一种基于步进电机驱动的物料输送系统。
  • 该机构能间歇地输送工件,并使其间距始终保持稳定步长。
  • 特点是具有高精度、高速度和高可靠性,广泛应用于工业自动化生产线中。

1.2.2 运动要求

  • 工件移动控制:精确移动,确保按照正常工艺进行。
  • 控制系统需具备高度自动化和智能化,能实时监控工件并调整。
  • 支持多种工作模式,适应不同要求。
  • 保持输送速度稳定性,能根据实际要求调整速度。
  • 行程速度比要求:符合要求,能灵活调整。
  • 摆动件质量要求:达到标准,安装规范,避免故障。
  • 传动系统效率:高传动效率,减少能量损失。
  • 导路水平设计:考虑工件特性和流程。
  • 电动机规格选择:考虑机构运行和负载。

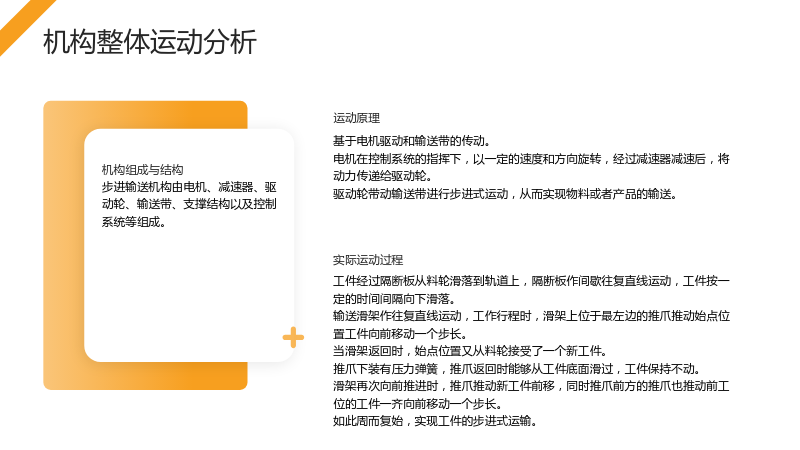

1.3 机构整体运动分析

1.3.1 机构组成与结构

  • 步进输送机构由电机、减速器、驱动轮、输送带、支撑结构以及控制系统等组成。

1.3.2 运动原理

  • 基于电机驱动和输送带的传动。
  • 电机在控制系统的指挥下,以一定的速度和方向旋转,经过减速器减速后,将动力传递给驱动轮。
  • 驱动轮带动输送带进行步进式运动,从而实现物料或者产品的输送。

1.3.3 实际运动过程

  • 工件经过隔断板从料轮滑落到轨道上,隔断板作间歇往复直线运动,工件按一定的时间间隔向下滑落。
  • 输送滑架作往复直线运动,工作行程时,滑架上位于最左边的推爪推动始点位置工件向前移动一个步长。
  • 当滑架返回时,始点位置又从料轮接受了一个新工件。
  • 推爪下装有压力弹簧,推爪返回时能够从工件底面滑过,工件保持不动。
  • 滑架再次向前推进时,推爪推动新工件前移,同时推爪前方的推爪也推动前工位的工件一齐向前移动一个步长。
  • 如此周而复始,实现工件的步进式运输。

2. 步进输送机构方案的拟定

2.1 方案一:双点悬挂式步进输送机构

2.1.1 方案简图

2.1.2 简图分析与计算

  • 原动件n=7
  • 低副PL=10
  • 高副PH=0
  • F=3n-2PL-PH=1
  • 存在一处局部自由度,故该方案有确定的运动。

2.1.3 方案分析

  • 结构简单,易于操作。
  • 物料适应性差,对于形状不规则尺寸差异较大的可能就无法有效地完成输送任务。

2.2 方案二:双轮式步进输送机构

2.2.1 方案简图

2.2.2 简图分析与计算

  • 原动件n=7
  • 低副PL=10
  • 高副PH=0
  • F=3n-2PL-PH=1
  • 存在一处局部自由度,故该方案有确定的运动。

2.2.3 方案分析

  • 能精确控制每一步的移动距离,实现物料的高效输送。
  • 机构复杂,成本高,操作复杂。

2.3 方案三:单点垂吊式步进输送机构

2.3.1 方案简图

2.3.2 简图分析与计算

  • 原动件n=5
  • 低副PL=7
  • 高副PH=0
  • F=3n-2PL-PH=1
  • 存在一处局部自由度,故该方案有确定的运动。

2.3.3 方案分析

  • 机构简单,维护成本较低。
  • 操作简便易于掌握。
  • 启动和停止速度较慢。

3. 方案的分析与评定

3.1 方案比较

3.1 方案比较

  • 三个方案所运用的原理都是相同的,但在日常生活的正常使用中,不同的运动构造可能会对物品造成不一样的影响。
  • 方案一能够完成正常的步进运输,但在需要详细分类的物品运输中,可能造成物品混杂在一起;或者对易碎物品的运输,相撞可能会造成损失。
  • 方案二拥有占地空间小,易于安放和拆解,同时能够随时调整机器的方向,使物品到达指定地点。
  • 方案三相比于前面两个方案,更具有实用性,不仅所占空间小,运动速度更可控,对于一些特殊物品也能够很好的运输,起到对物品的一个保护作用。

3.2 最终方案选择

3.2 最终方案选择

  • 通过小组讨论对比与简单验证计算,综合考虑到机构的性能、成本、结构分析等因素候,最终选择了方案三。

4. 步进输送机构整体设计

4.1 步进输送机构的运动设计

4.1.1 整体运动轨迹图

4.1.2 运动轨迹详细分析

  • 杆GE的运动轨迹
  • 三角形EBF的运动轨迹
  • 三角形ABC的运动轨迹
  • 杆CD的运动轨迹
  • 杆FD中心点的运动轨迹
  • 整体运动轨迹图

4.2 步进输送机构的尺寸设计

4.2.1 尺寸设计原理

  • 设物品所在的托盘小格长度为20CM,则杆FD长度为40CM。
  • 结合运动轨迹和多次在CAD及SOLIDWORKS上尝试及更改,得出最终尺寸。
  • FD始终在同一平面上,C点绕A点做半径为11.57CM的圆周运动,CD段长度则为37CM。
  • B点绕A点做半径为5.4CM的圆周运动,结合三角形ABC,则BC段长度为10.27CM。
  • GE杆中E点绕G点做一小段半径为20.31CM角度为的圆弧运动,结合三角形EBF,杆BE的长度为12.33CM。

4.3 步进输送机构的材质选取

4.3.1 材质选取原则

  • 安全经济轻便坚硬。
  • 从动机构和驱动机构的重量已经足够沉重,在其他地方要减轻重量。
  • 托盘的硬度和承重总量,避免在机器工作时托盘断裂。

4.3.2 托盘材料

  • 选取不锈钢材料作为托盘的材料。
  • 不锈钢具有良好的耐腐蚀性和耐磨损性,含铬不锈钢还集机械强度和高延伸性于一身。

4.3.3 从动机构材料

  • 从动机构选用45

#钢作为齿轮和轴的材料。

  • 45

#钢是优质碳素结构钢,具有良好的综合力学性能。

5. 参考文献

5.1 参考文献列表

5.1 参考文献列表

  • 《步进电机的精确控制方法研究》 刘宝志 山东大学出版社 2010
  • 《机械原理与设计》 邹慧君 北京:高等教育出版社 2009

6. 设计总结

6.1 设计过程概述

6.1 设计过程概述

  • 明确目标并设定要求,为后续设计和工作提供方向。
  • 列出了几种方案并进行集中讨论,进行方案的优化。
  • 确定最终方案后,进行具体的实施工作,包括计算自由度,机构运动分析,绘画动图等。
  • 将方案呈现于大家面前。

6.2 设计挑战与解决方案

6.2 设计挑战与解决方案

  • 如何在满足基本要求之下,把机构做的简洁明了,做的简单实用。
  • 通过多次方案讨论和实践验证,找到了合适的方案。
  • 遇到专业技术上和工艺上的问题,通过查阅互联网和书籍,克服了这一关键问题。

6.3 团队协作与个人收获

6.3 团队协作与个人收获

  • 团队成员积极合作交流,共同寻找解决方法和最优办法。
  • 根据每个人的特长和优势进行了合理的安排,确保设计的顺利进行。
  • 每个人都能感受到团队的合作感和设计完成的满足感。

6.4 不足与展望

6.4 不足与展望

  • 极度缺乏专业知识,很多深入的知识都是靠互联网和书籍上得来。
  • 对于设计十分的保守,不能大胆地去创新只能循规蹈矩。
  • 对于一些网络上难以找到的地方也只能不了了事。

6.5 总结

6.5 总结

  • 通过这次设计,我们收获了丰富的知识,了解到了深入这个领域的专业知识。
  • 收获了很多宝贵的经验和教训,认识到了设计的专业性和重要性。
  • 认识到了团队合作的重要性,学会了和他人进行有效的沟通来更好地完成设计任务。
  • 认识到了凡事都要用心对待,认真用心的做事是真的很酷!

总而言之,这次的设计让我们懂得了许多,给还是大学生的我们积累了许多宝贵的经验,让我们得到了充分的锻炼。今后的学习,我们也一定会像这样去面对接下来的学习,会更加努力热情的面对接下来的挑战,做一个勇敢面对,勇于创新的大学生。
