何家山风电场集电线路防雷效果提升项目

1. 项目背景

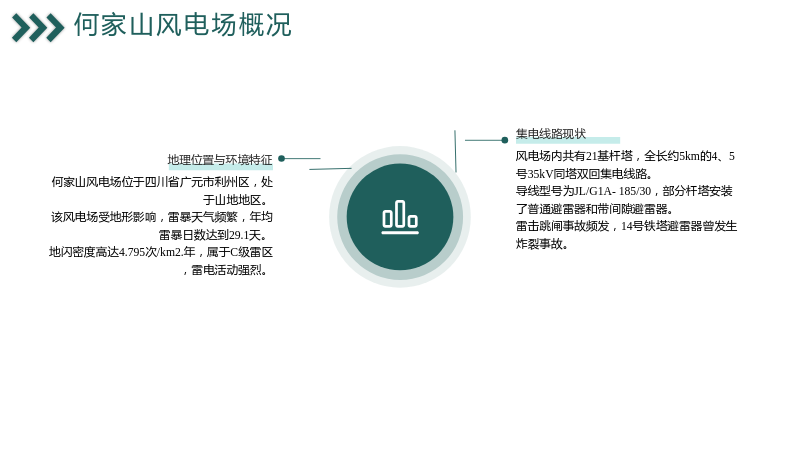

1.1 何家山风电场概况

1.1.1 地理位置与环境特征

• 何家山风电场位于四川省广元市利州区，处于山地地区。
• 该风电场受地形影响，雷暴天气频繁，年均雷暴日数达到29.1天。
• 地闪密度高达4.795次/km2.年，属于C级雷区，雷电活动强烈。

1.1.2 集电线路现状

• 风电场内共有21基杆塔，全长约5km的4、5号35kV同塔双回集电线路。
• 导线型号为JL/G1A-185/30，部分杆塔安装了普通避雷器和带间隙避雷器。
• 雷击跳闸事故频发，14号铁塔避雷器曾发生炸裂事故。

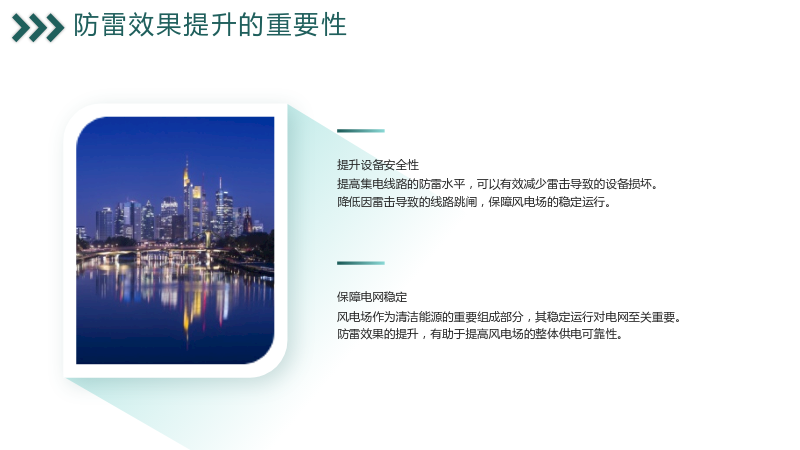

1.2 防雷效果提升的重要性

1.2.1 提升设备安全性

• 提高集电线路的防雷水平，可以有效减少雷击导致的设备损坏。
• 降低因雷击导致的线路跳闸，保障风电场的稳定运行。

1.2.2 保障电网稳定

• 风电场作为清洁能源的重要组成部分，其稳定运行对电网至关重要。
• 防雷效果的提升，有助于提高风电场的整体供电可靠性。

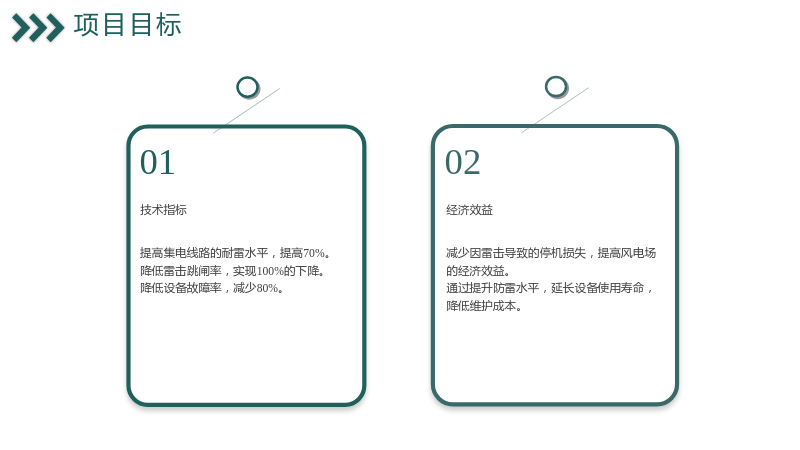

1.3 项目目标

1.3.1 技术指标

• 提高集电线路的耐雷水平，提高70%。
• 降低雷击跳闸率，实现100%的下降。
• 降低设备故障率，减少80%。

1.3.2 经济效益

• 减少因雷击导致的停机损失，提高风电场的经济效益。
• 通过提升防雷水平，延长设备使用寿命，降低维护成本。

2. 现状分析

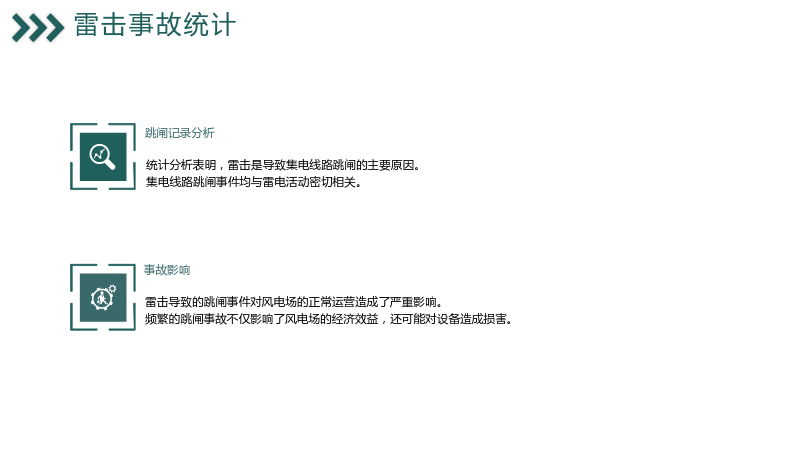

2.1 雷击事故统计

2.1.1 跳闸记录分析

• 统计分析表明，雷击是导致集电线路跳闸的主要原因。
• 集电线路跳闸事件均与雷电活动密切相关。

2.1.2 事故影响

• 雷击导致的跳闸事件对风电场的正常运营造成了严重影响。
• 频繁的跳闸事故不仅影响了风电场的经济效益，还可能对设备造成损害。

2.2 原因分析

2.2.1 雷击过电压

• 雷击过电压是导致集电线路跳闸和避雷器炸裂的主要原因。
• 雷电产生的高电压会对线路和设备造成瞬间破坏。

2.2.2 防雷等级不足

• 现有避雷器和接地装置的防雷等级不足以应对频繁的雷电活动。
• 需要提高防雷等级，以降低雷击对线路和设备的影响。

3. 对策制定与实施

3.1 设备选型与安装

3.1.1 避雷器选型

• 选择高性能的避雷器和接地装置，提高防雷等级。
• 选用带固定串联间隙结构，标称放电电流不小于10千安，最大雷电流耐受能力不小于120千安。

3.1.2 接地装置改造

• 对砼杆进行明导通接地改造，确保接地效果。
• 更换锈蚀严重的明导通，采用扁钢或钢绞线进行接地。

3.2 设备参数与技术指标

3.2.1 设备参数要求

• 详细列出设备的技术参数，确保设备性能符合要求。
• 包括系统标称电压、额定电压、标称放电电流、直流1mA参考电压等。

3.2.2 技术指标对比

• 对比改造前后技术指标的变化，验证改造效果。
• 通过数据对比，展示防雷效果的提升情况。

4. 效果检查与评估

4.1 效果检查

4.1.1 运行情况观察

• 观察改造后的线路运行情况，检查是否存在异常。
• 通过运行数据，评估防雷效果的提升情况。

4.1.2 事故统计分析

• 统计分析改造后的事故发生情况，评估雷击跳闸率的下降情况。
• 对比改造前后的数据，验证防雷效果的提升。

4.2 评估指标

4.2.1 耐雷水平提升率

• 评估改造后耐雷水平与改造前相比的提升率。
• 通过实际运行数据，验证耐雷水平的提升情况。

4.2.2 雷击跳闸率下降率

• 评估改造后雷击跳闸率与改造前相比的下降率。
• 通过事故统计数据，验证雷击跳闸率的下降情况。

4.2.3 设备故障率降低率

• 评估改造后设备故障率与改造前相比的降低率。
• 通过设备维护和检修记录，验证设备故障率的下降情况。

5. 巩固措施与未来规划

5.1 定期巡查与维护

5.1.1 巡查计划

• 制定定期巡查计划，确保线路和设备的正常运行。
• 巡查内容包括线路状态、避雷器性能、接地装置有效性等。

5.1.2 隐患整改

• 对巡查中发现的问题和隐患进行及时整改。
• 确保整改措施到位，避免因隐患导致的设备故障和事故。

5.2 培训与教育

5.2.1 员工培训

• 对风电场员工进行防雷知识和安全操作培训。
• 提高员工的防雷意识和操作技能，确保安全运行。

5.2.2 持续改进

• 定期对防雷效果进行评估，不断优化和改进防雷措施。
• 结合风电场的实际情况，持续提高防雷效果，保障风电场的稳定运行。
