智能送餐小车的设计与实现

1. 引言

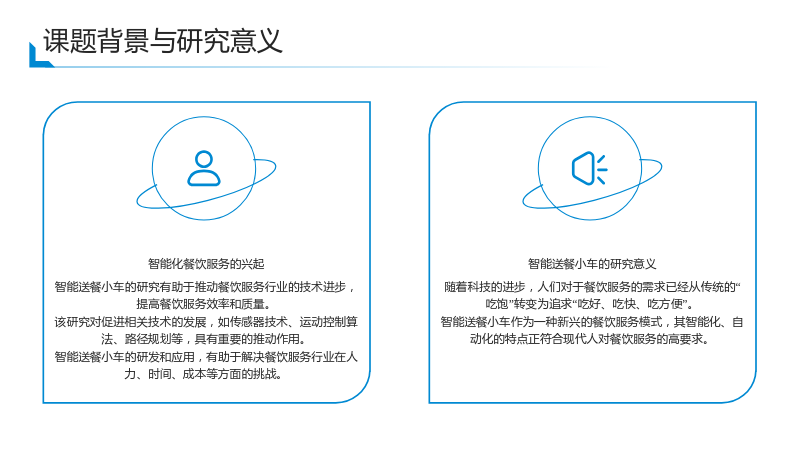

1.1 课题背景与研究意义

1.1.1 智能化餐饮服务的兴起

• 随着科技的进步，人们对于餐饮服务的需求已经从传统的“吃饱”转变为追求“吃好、吃快、吃方便”。
• 智能送餐小车作为一种新兴的餐饮服务模式，其智能化、自动化的特点正符合现代人对餐饮服务的高要求。

1.1.2 智能送餐小车的研究意义

• 智能送餐小车的研究有助于推动餐饮服务行业的技术进步，提高餐饮服务效率和质量。
• 该研究对促进相关技术的发展，如传感器技术、运动控制算法、路径规划等，具有重要的推动作用。
• 智能送餐小车的研发和应用，有助于解决餐饮服务行业在人力、时间、成本等方面的挑战。

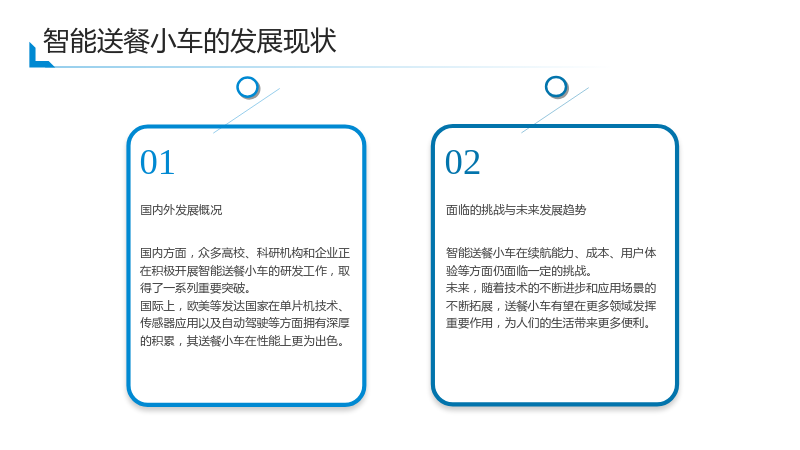

1.2 智能送餐小车的发展现状

1.2.1 国内外发展概况

• 国内方面，众多高校、科研机构和企业正在积极开展智能送餐小车的研发工作，取得了一系列重要突破。
• 国际上，欧美等发达国家在单片机技术、传感器应用以及自动驾驶等方面拥有深厚的积累，其送餐小车在性能上更为出色。

1.2.2 面临的挑战与未来发展趋势

• 智能送餐小车在续航能力、成本、用户体验等方面仍面临一定的挑战。
• 未来，随着技术的不断进步和应用场景的不断拓展，送餐小车有望在更多领域发挥重要作用，为人们的生活带来更多便利。

2. 方案设计与总述

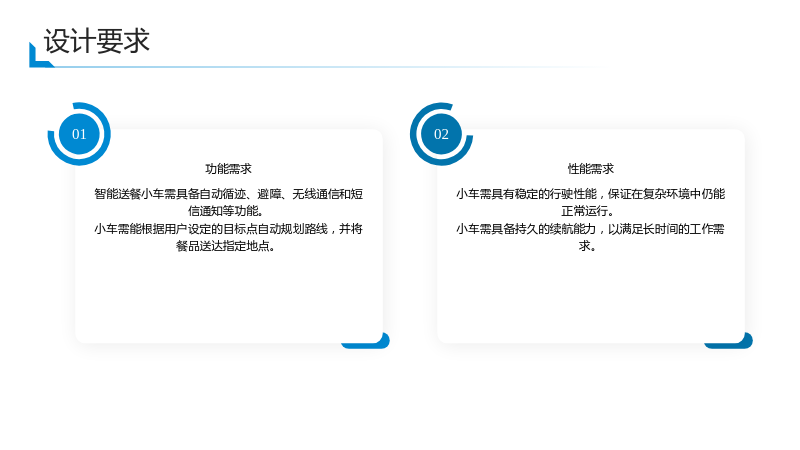

2.1 设计要求

2.1.1 功能需求

• 智能送餐小车需具备自动循迹、避障、无线通信和短信通知等功能。
• 小车需能根据用户设定的目标点自动规划路线，并将餐品送达指定地点。

2.1.2 性能需求

• 小车需具有稳定的行驶性能，保证在复杂环境中仍能正常运行。
• 小车需具备持久的续航能力，以满足长时间的工作需求。

2.2 元件选择

2.2.1 主控制器选择

• STM32单片机因其强大的性能和丰富的接口，被选为主控制器。
• STM32单片机支持C语言和C++编程，适用于复杂的嵌入式系统设计。

2.2.2 显示模块选择

• HC-SR04超声波模块因其高精度、小盲区等优点，被选为避障传感器。
• TCRT5000红外反射传感器因成本低廉、易于使用等优点，也可作为备选方案。

2.2.3 通信模块选择

• 蓝牙模块因其易于集成、低功耗等优点，被选为无线通信模块。
• ESP8266 WIFI模块虽性能更强大，但考虑到成本和功耗，最终未采用。

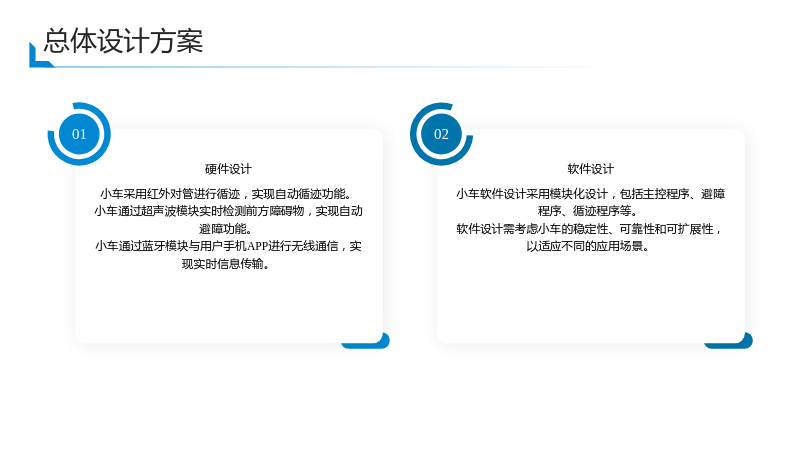

2.3 总体设计方案

2.3.1 硬件设计

• 小车采用红外对管进行循迹，实现自动循迹功能。
• 小车通过超声波模块实时检测前方障碍物，实现自动避障功能。
• 小车通过蓝牙模块与用户手机APP进行无线通信，实现实时信息传输。

2.3.2 软件设计

• 小车软件设计采用模块化设计，包括主控程序、避障程序、循迹程序等。
• 软件设计需考虑小车的稳定性、可靠性和可扩展性，以适应不同的应用场景。

3. 硬件电路的设计及原理

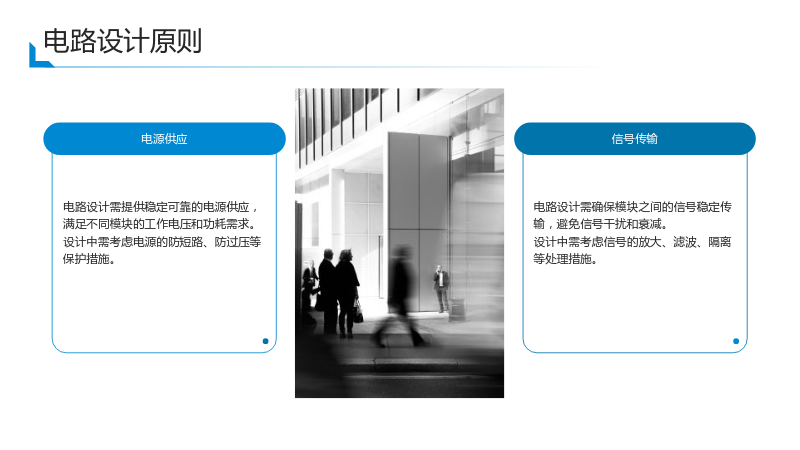

3.1 电路设计原则

3.1.1 电源供应

• 电路设计需提供稳定可靠的电源供应，满足不同模块的工作电压和功耗需求。
• 设计中需考虑电源的防短路、防过压等保护措施。

3.1.2 信号传输

• 电路设计需确保模块之间的信号稳定传输，避免信号干扰和衰减。
• 设计中需考虑信号的放大、滤波、隔离等处理措施。

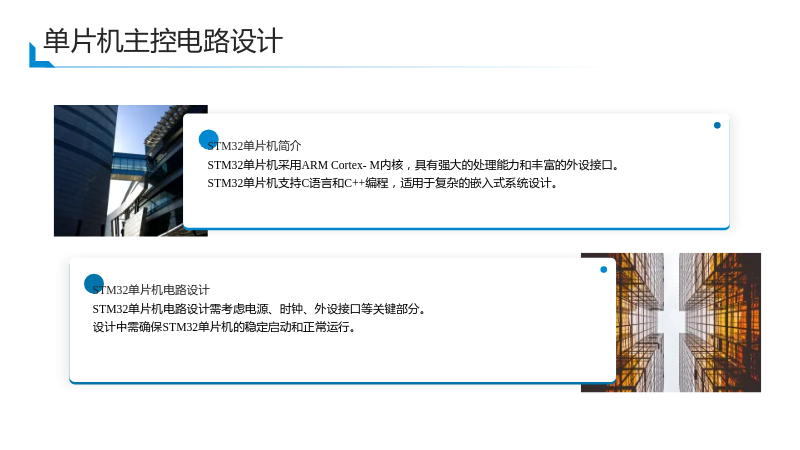

3.2 单片机主控电路设计

3.2.1 STM32单片机简介

• STM32单片机采用ARM Cortex-M内核，具有强大的处理能力和丰富的外设接口。
• STM32单片机支持C语言和C++编程，适用于复杂的嵌入式系统设计。

3.2.2 STM32单片机电路设计

• STM32单片机电路设计需考虑电源、时钟、外设接口等关键部分。
• 设计中需确保STM32单片机的稳定启动和正常运行。

3.3 电机驱动电路设计

3.3.1 电机驱动原理

• 电机驱动电路通过PWM信号控制电机的转速，实现对小车电机的控制。
• PWM信号通过改变占空比来调节电机的供电电压或电流，从而实现电机转速的调节。

3.3.2 电机驱动电路设计

• 电机驱动电路采用电机驱动芯片，将PWM信号输出给电机。
• 设计中需考虑电机的供电电压、电流和转速等参数，以确保小车的稳定行驶。

3.4 红外寻迹电路设计

3.4.1 TCRT5000传感器简介

• TCRT5000传感器是一款红外反射传感器，可实现对障碍物的实时检测。
• 传感器通过发射红外线并接收反射回来的红外线，来判断是否有障碍物。

3.4.2 红外寻迹电路设计

• 红外寻迹电路设计需考虑传感器的安装位置、角度和灵敏度等参数。
• 设计中需确保传感器能准确检测到地面上的红外线，从而实现小车的自动循迹功能。

4. 系统程序设计与实现

4.1 设计思路

4.1.1 软件架构

• 软件设计采用模块化设计，包括主控程序、避障程序、循迹程序等。
• 各模块间通过接口进行通信，实现功能的协同和整合。

4.1.2 编程环境及语言

• 编程环境采用Keil uVision，支持C语言和C++编程。
• 编程语言选择C语言，因其简洁、高效和易于调试的特点。

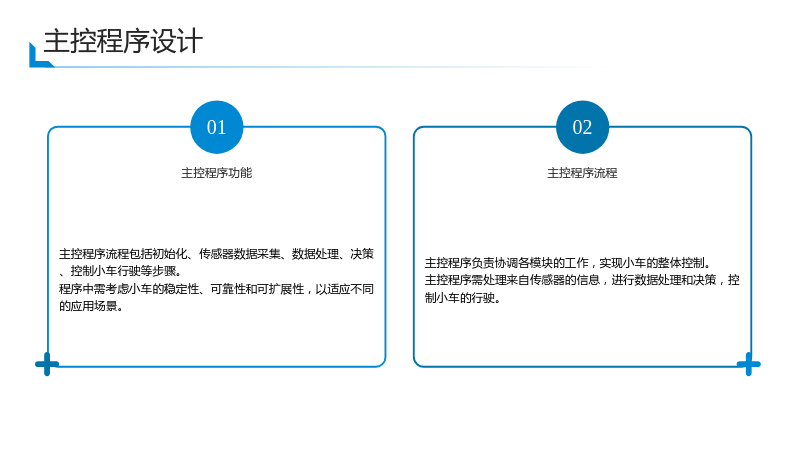

4.2 主控程序设计

4.2.1 主控程序功能

• 主控程序负责协调各模块的工作，实现小车的整体控制。
• 主控程序需处理来自传感器的信息，进行数据处理和决策，控制小车的行驶。

4.2.2 主控程序流程

• 主控程序流程包括初始化、传感器数据采集、数据处理、决策、控制小车行驶等步骤。
• 程序中需考虑小车的稳定性、可靠性和可扩展性，以适应不同的应用场景。

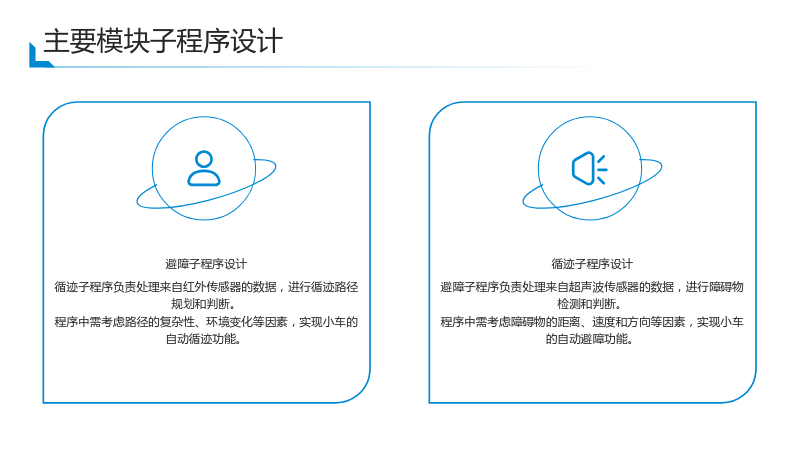

4.3 主要模块子程序设计

4.3.1 避障子程序设计

• 避障子程序负责处理来自超声波传感器的数据，进行障碍物检测和判断。
• 程序中需考虑障碍物的距离、速度和方向等因素，实现小车的自动避障功能。

4.3.2 循迹子程序设计

• 循迹子程序负责处理来自红外传感器的数据，进行循迹路径规划和判断。
• 程序中需考虑路径的复杂性、环境变化等因素，实现小车的自动循迹功能。

5. 系统调试与分析

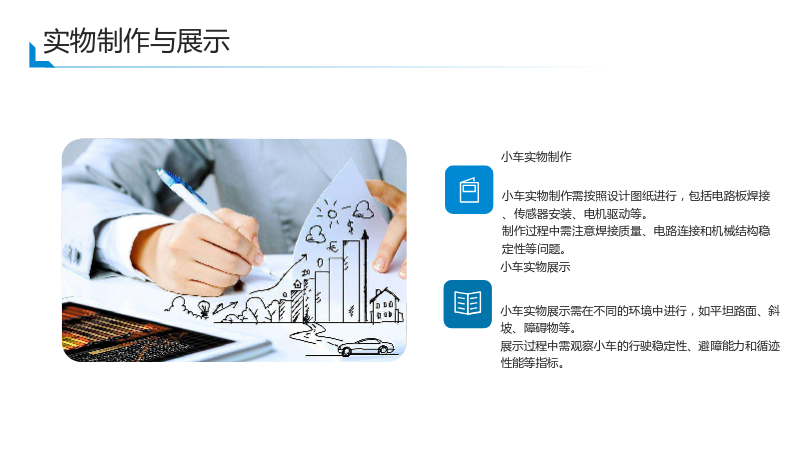

5.1 实物制作与展示

5.1.1 小车实物制作

• 小车实物制作需按照设计图纸进行，包括电路板焊接、传感器安装、电机驱动等。
• 制作过程中需注意焊接质量、电路连接和机械结构稳定性等问题。

5.1.2 小车实物展示

• 小车实物展示需在不同的环境中进行，如平坦路面、斜坡、障碍物等。
• 展示过程中需观察小车的行驶稳定性、避障能力和循迹性能等指标。

5.2 系统测试过程与分析

5.2.1 测试环境与设备

• 测试环境包括平坦路面、斜坡、障碍物等，模拟实际使用场景。
• 测试设备包括小车实物、传感器、控制器和显示器等。

5.2.2 测试过程

• 测试过程包括小车启动、行驶、避障、循迹等步骤，观察小车的表现。
• 测试中需记录小车的行驶速度、稳定性、避障效果和循迹准确度等指标。

5.2.3 测试结果与分析

• 测试结果需进行详细记录和分析，包括小车的优点和不足之处。
• 分析结果可用于指导小车的改进和优化，以提高其性能和稳定性。

6. 总结

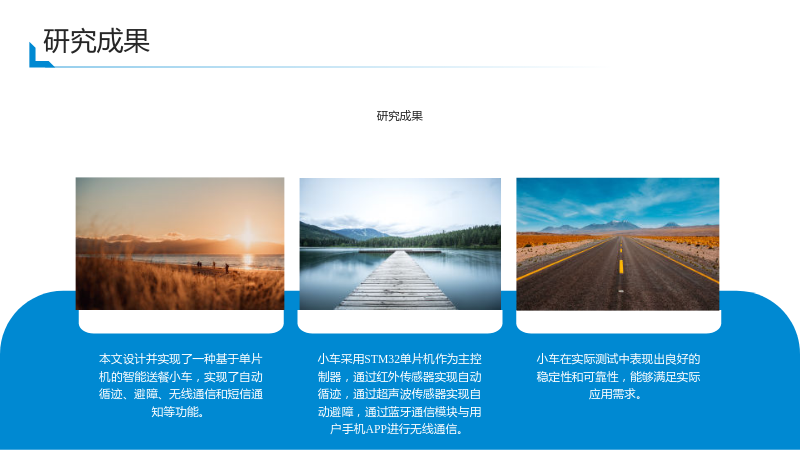

6.1 研究成果

6.1 研究成果

• 本文设计并实现了一种基于单片机的智能送餐小车，实现了自动循迹、避障、无线通信和短信通知等功能。
• 小车采用STM32单片机作为主控制器，通过红外传感器实现自动循迹，通过超声波传感器实现自动避障，通过蓝牙通信模块与用户手机APP进行无线通信。
• 小车在实际测试中表现出良好的稳定性和可靠性，能够满足实际应用需求。

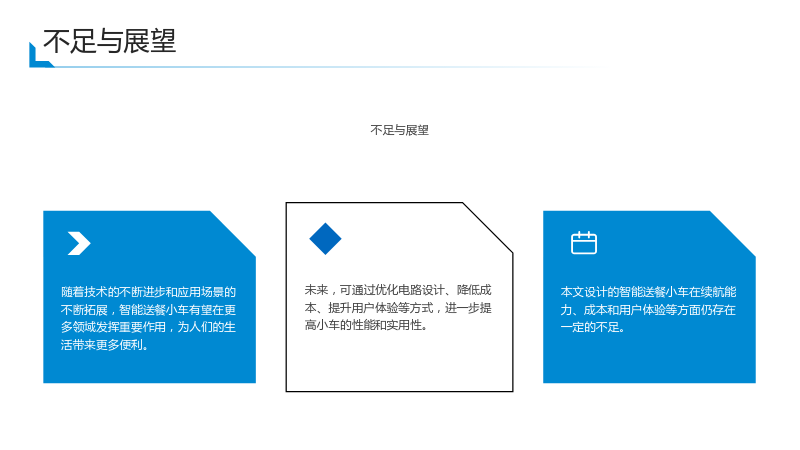

6.2 不足与展望

6.2 不足与展望

• 本文设计的智能送餐小车在续航能力、成本和用户体验等方面仍存在一定的不足。
• 未来，可通过优化电路设计、降低成本、提升用户体验等方式，进一步提高小车的性能和实用性。
• 随着技术的不断进步和应用场景的不断拓展，智能送餐小车有望在更多领域发挥重要作用，为人们的生活带来更多便利。
