LDO与DC-DC转换器技术解析

1. LDO基础知识

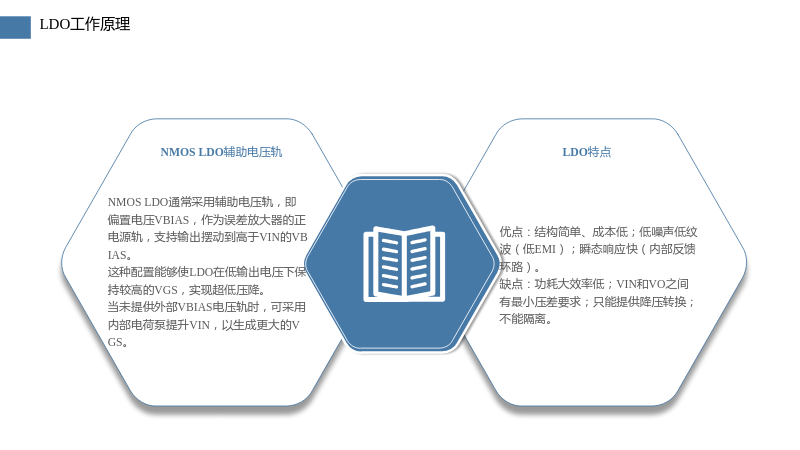

1.1 LDO工作原理

1.1.1 NMOS LDO辅助电压轨

• NMOS LDO通常采用辅助电压轨，即偏置电压VBIAS，作为误差放大器的正电源轨，支持输出摆动到高于VIN的VBIAS。
• 这种配置能够使LDO在低输出电压下保持较高的VGS，实现超低压降。
• 当未提供外部VBIAS电压轨时，可采用内部电荷泵提升VIN，以生成更大的VGS。

1.1.2 LDO特点

• 优点：结构简单、成本低；低噪声低纹波（低EMI）；瞬态响应快（内部反馈环路）。
• 缺点：功耗大效率低；VIN和VO之间有最小压差要求；只能提供降压转换；不能隔离。

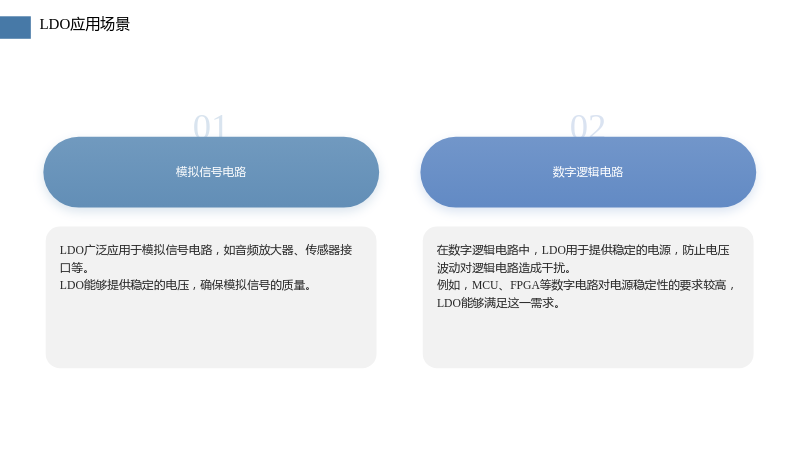

1.2 LDO应用场景

1.2.1 模拟信号电路

• LDO广泛应用于模拟信号电路，如音频放大器、传感器接口等。
• LDO能够提供稳定的电压，确保模拟信号的质量。

1.2.2 数字逻辑电路

• 在数字逻辑电路中，LDO用于提供稳定的电源，防止电压波动对逻辑电路造成干扰。
• 例如，MCU、FPGA等数字电路对电源稳定性的要求较高，LDO能够满足这一需求。

1.3 LDO设计要点

1.3.1 输出电容选择

• 输出电容应具有足够的容值和低ESR，以减小输出电压纹波。
• 常用的输出电容包括钽电容、聚合物电容和多层陶瓷电容。

1.3.2 输入电容选择

• 输入电容应具有足够的电压降额和RMS纹波电流额定值。
• 输入电容的选择直接影响输入电压值的跌落和纹波，对电源稳定性至关重要。

2. DC-DC基础知识

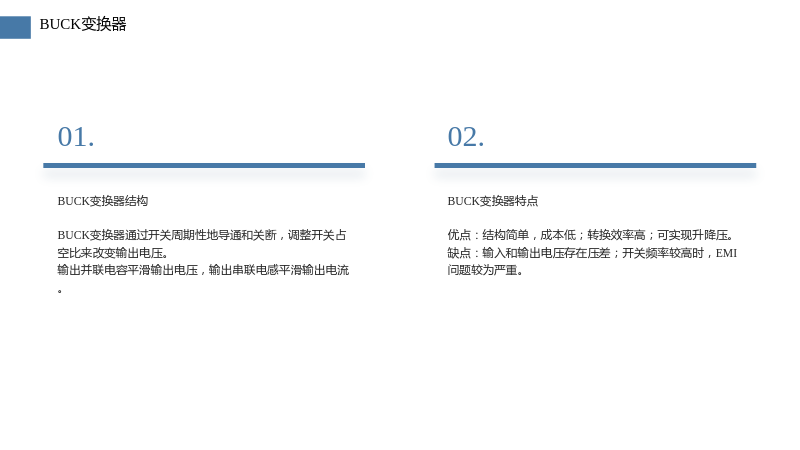

2.1 BUCK变换器

2.1.1 BUCK变换器结构

• BUCK变换器通过开关周期性地导通和关断，调整开关占空比来改变输出电压。
• 输出并联电容平滑输出电压，输出串联电感平滑输出电流。

2.1.2 BUCK变换器特点

• 优点：结构简单，成本低；转换效率高；可实现升降压。
• 缺点：输入和输出电压存在压差；开关频率较高时，EMI问题较为严重。

2.2 BOOST变换器

2.2.1 BOOST变换器结构

• BOOST变换器通过斩波实现升压，通过调整开关占空比来改变输出电压。
• 输出串联电感平滑输出电流，输出并联电容平滑输出电压。

2.2.2 BOOST变换器特点

• 优点：结构简单，成本低；转换效率高；可实现升压功能。
• 缺点：输入和输出电压存在压差；开关频率较高时，EMI问题较为严重。

2.3 BUCK#### 2.3 BUCK-BOOST变换器

2.3.1 BUCK-BOOST变换器结构

• BUCK-BOOST变换器结合了BUCK和BOOST变换器的特点，实现升降压功能。
• 通过将BOOST电路串接在BUCK电路之后，构成两级变换器。

2.3.2 BUCK-BOOST变换器特点

• 优点：结构简单，成本低；转换效率高；可实现升降压。
• 缺点：输入和输出电压存在压差；开关频率较高时，EMI问题较为严重。

2.4 DC#### 2.4 DC-DC变换器设计要点

2.4.1 输出电感选择

• 输出电感应具有足够的感值和饱和电流，以减小输出纹波电流和电压。
• 输出电感的大小直接影响电源的瞬态响应和效率。

2.4.2 输入电容选择

• 输入电容应具有足够的电压降额和RMS纹波电流额定值。
• 输入电容的选择直接影响输入电压值的跌落和纹波，对电源稳定性至关重要。

2.5 DC#### 2.5 DC-DC变换器应用场景

2.5.1 数字电路供电

• DC-DC变换器广泛应用于数字电路供电，如计算机、智能手机等。
• 通过DC-DC变换器，可以为数字电路提供稳定的电源，防止电压波动对电路造成干扰。

2.5.2 模拟电路供电

• 在模拟电路中，DC-DC变换器用于提供稳定的电压，确保模拟信号的质量。
• 例如，音频放大器、传感器接口等电路对电源稳定性的要求较高，DC-DC变换器能够满足这一需求。

3. LDO与DC-DC转换器的比较

3.1 工作原理比较

3.1.1 LDO工作原理

• LDO通过调整MOSFET的VGS来控制电流，从而实现稳压。
• LDO的反馈环路通常在内部，无需外部补偿。

3.1.2 DC-DC变换器工作原理

• DC-DC变换器通过开关器件的导通和关断，实现电压的转换。
• DC-DC变换器的反馈环路通常在外部，需要外部补偿。

3.2 应用场景比较

3.2.1 LDO应用场景

• LDO适用于对电源稳定性要求较高的场合，如模拟电路、数字逻辑电路等。
• LDO的优点在于结构简单、成本低，但缺点是效率较低。

3.2.2 DC-DC变换器应用场景

• DC-DC变换器适用于对电源转换效率要求较高的场合，如计算机、智能手机等。
• DC-DC变换器的优点在于效率较高，但缺点是结构较复杂、成本较高。

3.3 设计要点比较

3.3.1 LDO设计要点

• LDO的设计要点包括输出电容和输入电容的选择，以及MOSFET的选型。
• LDO的设计应重点关注电源的稳定性和瞬态响应。

3.3.2 DC-DC变换器设计要点

• DC-DC变换器的设计要点包括输出电感、输入电容和开关器件的选型。
• DC-DC变换器的设计应重点关注电源的转换效率和EMI问题。

4. 总结

LDO和DC-DC转换器在电路设计和应用中具有各自的优势和特点。LDO适用于对电源稳定性要求较高的场合，具有结构简单、成本低等优点，但效率较低。DC-DC转换器适用于对电源转换效率要求较高的场合，具有效率较高、可实现升降压等优点，但结构较复杂、成本较高。在实际应用中，应根据具体需求选择合适的稳压器件，并注意设计要点，以实现最佳的电源性能。
