基于嵌入式的智能家居系统设计

1. 研究背景与意义

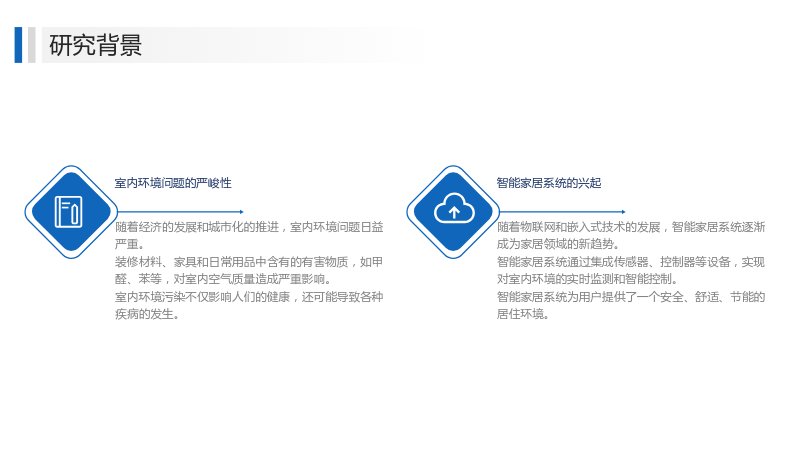

1.1 研究背景

1.1.1 室内环境问题的严峻性

• 随着经济的发展和城市化的推进，室内环境问题日益严重。
• 装修材料、家具和日常用品中含有的有害物质，如甲醛、苯等，对室内空气质量造成严重影响。
• 室内环境污染不仅影响人们的健康，还可能导致各种疾病的发生。

1.1.2 智能家居系统的兴起

• 随着物联网和嵌入式技术的发展，智能家居系统逐渐成为家居领域的新趋势。
• 智能家居系统通过集成传感器、控制器等设备，实现对室内环境的实时监测和智能控制。
• 智能家居系统为用户提供了一个安全、舒适、节能的居住环境。

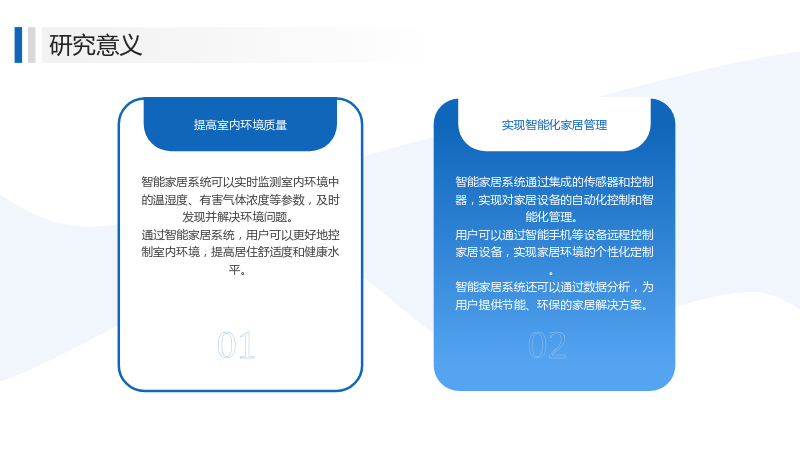

1.2 研究意义

1.2.1 提高室内环境质量

• 智能家居系统可以实时监测室内环境中的温湿度、有害气体浓度等参数，及时发现并解决环境问题。
• 通过智能家居系统，用户可以更好地控制室内环境，提高居住舒适度和健康水平。

1.2.2 实现智能化家居管理

• 智能家居系统通过集成的传感器和控制器，实现对家居设备的自动化控制和智能化管理。
• 用户可以通过智能手机等设备远程控制家居设备，实现家居环境的个性化定制。
• 智能家居系统还可以通过数据分析，为用户提供节能、环保的家居解决方案。

2. 系统整体设计

2.1 系统组成

2.1.1 STM32F103C8T6单片机

• STM32F103C8T6单片机是系统的核心处理器，负责整个系统的控制和数据处理。
• 该单片机具有高性能、低功耗的特点，能够满足智能家居系统的需求。

2.1.2 DHT11温湿度传感器

• DHT11温湿度传感器用于监测室内环境的温湿度。
• 该传感器具有响应速度快、精度高、稳定性好的特点，能够准确地反映室内环境的温湿度状况。

2.1.3 SGP30有害气体传感器

• SGP30有害气体传感器用于监测室内环境中的有害气体，如二氧化碳（CO2）和总挥发性有机化合物（TVOC）。
• 该传感器具有高灵敏度、高准确性的特点，能够及时发现室内环境中的有害气体，保障用户的健康。

2.1.4 其他模块

• 系统还包括蜂鸣器报警模块、OLED显示模块和按键模块等，用于实现报警、显示和用户交互等功能。

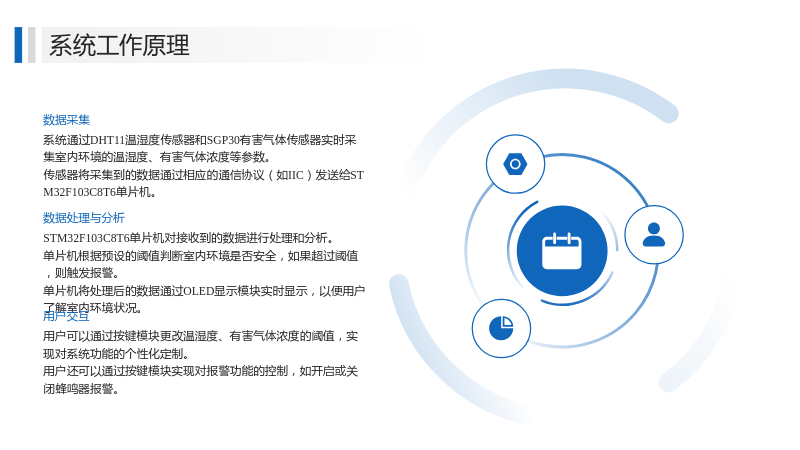

2.2 系统工作原理

2.2.1 数据采集

• 系统通过DHT11温湿度传感器和SGP30有害气体传感器实时采集室内环境的温湿度、有害气体浓度等参数。
• 传感器将采集到的数据通过相应的通信协议（如IIC）发送给STM32F103C8T6单片机。

2.2.2 数据处理与分析

• STM32F103C8T6单片机对接收到的数据进行处理和分析。
• 单片机根据预设的阈值判断室内环境是否安全，如果超过阈值，则触发报警。
• 单片机将处理后的数据通过OLED显示模块实时显示，以便用户了解室内环境状况。

2.2.3 用户交互

• 用户可以通过按键模块更改温湿度、有害气体浓度的阈值，实现对系统功能的个性化定制。
• 用户还可以通过按键模块实现对报警功能的控制，如开启或关闭蜂鸣器报警。

3. 系统硬件设计

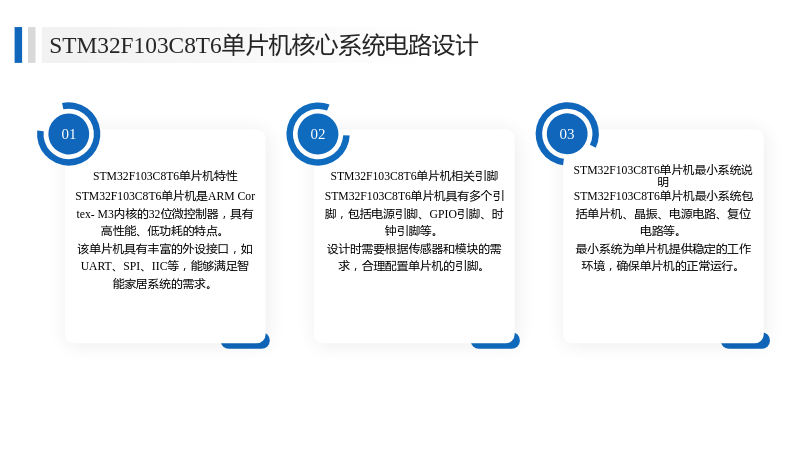

3.1 STM32F103C8T6单片机核心系统电路设计

3.1.1 STM32F103C8T6单片机特性

• STM32F103C8T6单片机是ARM Cortex-M3内核的32位微控制器，具有高性能、低功耗的特点。
• 该单片机具有丰富的外设接口，如UART、SPI、IIC等，能够满足智能家居系统的需求。

3.1.2 STM32F103C8T6单片机相关引脚

• STM32F103C8T6单片机具有多个引脚，包括电源引脚、GPIO引脚、时钟引脚等。
• 设计时需要根据传感器和模块的需求，合理配置单片机的引脚。

3.1.3 STM32F103C8T6单片机最小系统说明

• STM32F103C8T6单片机最小系统包括单片机、晶振、电源电路、复位电路等。
• 最小系统为单片机提供稳定的工作环境，确保单片机的正常运行。

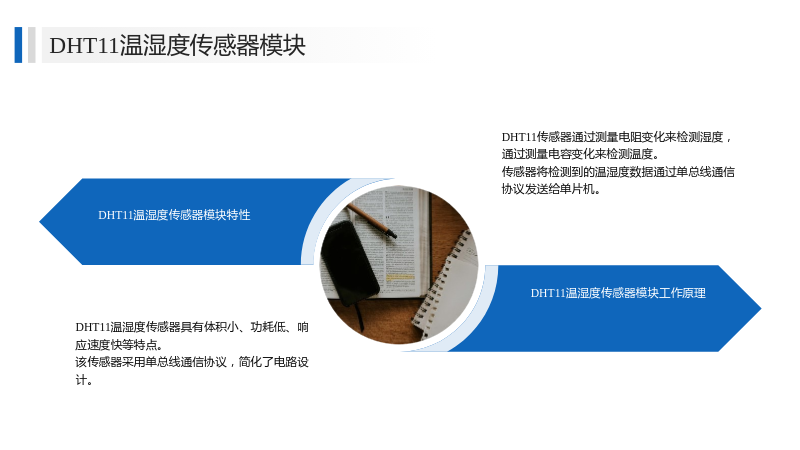

3.2 DHT11温湿度传感器模块

3.2.1 DHT11温湿度传感器模块特性

• DHT11温湿度传感器具有体积小、功耗低、响应速度快等特点。
• 该传感器采用单总线通信协议，简化了电路设计。

3.2.2 DHT11温湿度传感器模块工作原理

• DHT11传感器通过测量电阻变化来检测湿度，通过测量电容变化来检测温度。
• 传感器将检测到的温湿度数据通过单总线通信协议发送给单片机。

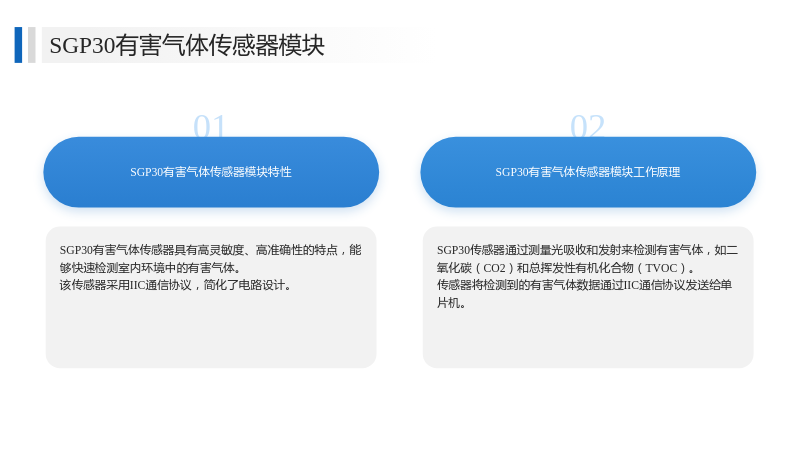

3.3 SGP30有害气体传感器模块

3.3.1 SGP30有害气体传感器模块特性

• SGP30有害气体传感器具有高灵敏度、高准确性的特点，能够快速检测室内环境中的有害气体。
• 该传感器采用IIC通信协议，简化了电路设计。

3.3.2 SGP30有害气体传感器模块工作原理

• SGP30传感器通过测量光吸收和发射来检测有害气体，如二氧化碳（CO2）和总挥发性有机化合物（TVOC）。
• 传感器将检测到的有害气体数据通过IIC通信协议发送给单片机。

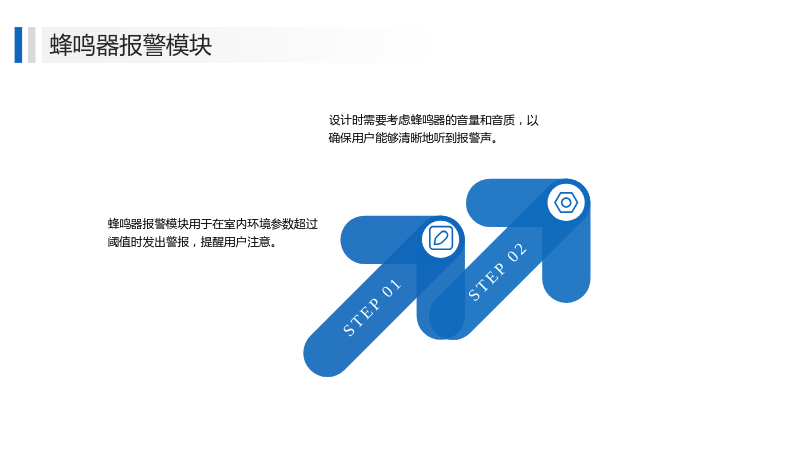

3.4 蜂鸣器报警模块

• 蜂鸣器报警模块用于在室内环境参数超过阈值时发出警报，提醒用户注意。
• 设计时需要考虑蜂鸣器的音量和音质，以确保用户能够清晰地听到报警声。

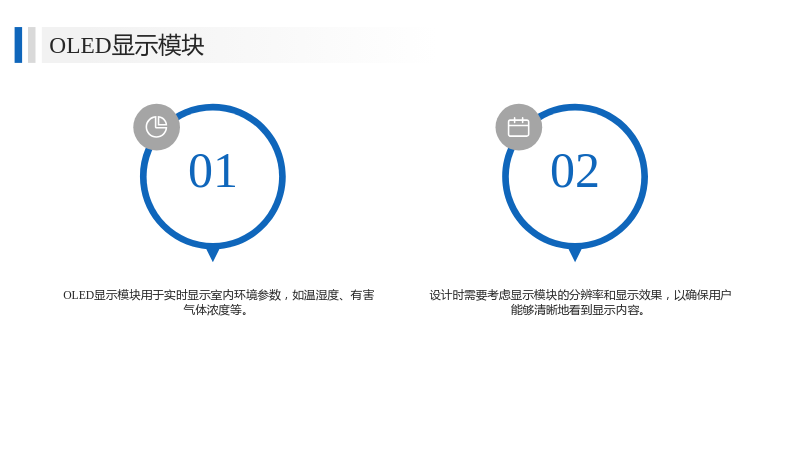

3.5 OLED显示模块

• OLED显示模块用于实时显示室内环境参数，如温湿度、有害气体浓度等。
• 设计时需要考虑显示模块的分辨率和显示效果，以确保用户能够清晰地看到显示内容。

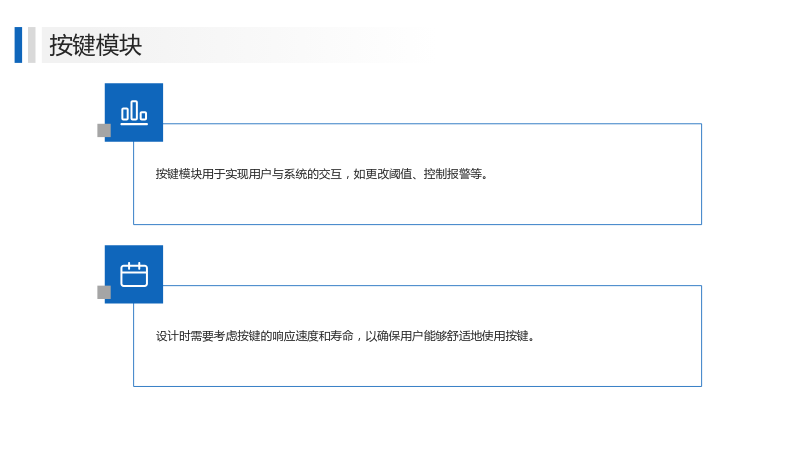

3.6 按键模块

• 按键模块用于实现用户与系统的交互，如更改阈值、控制报警等。
• 设计时需要考虑按键的响应速度和寿命，以确保用户能够舒适地使用按键。

4. 系统软件设计

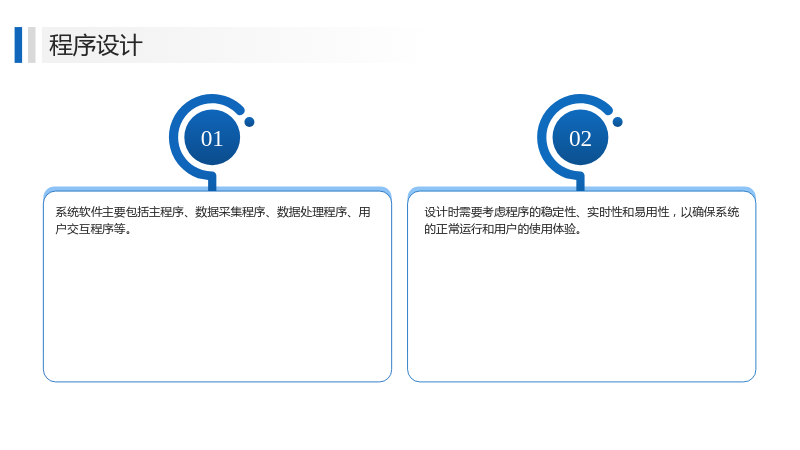

4.1 程序设计

• 系统软件主要包括主程序、数据采集程序、数据处理程序、用户交互程序等。
• 设计时需要考虑程序的稳定性、实时性和易用性，以确保系统的正常运行和用户的使用体验。

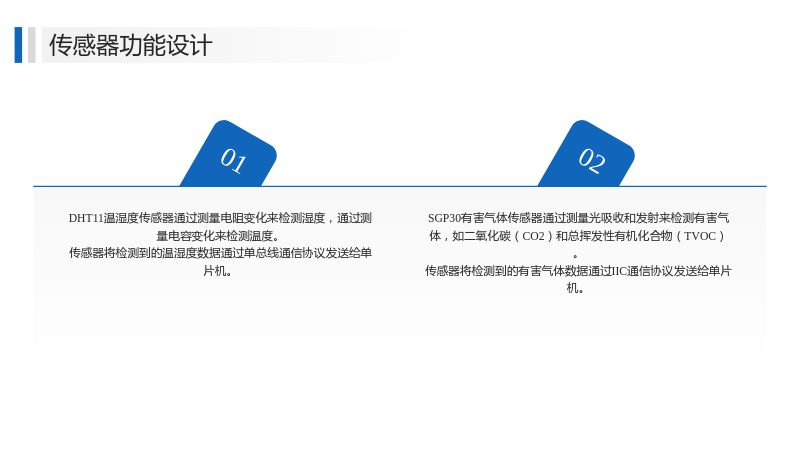

4.2 传感器功能设计

4.2.1 DHT11温湿度传感器功能设计

• DHT11温湿度传感器通过测量电阻变化来检测湿度，通过测量电容变化来检测温度。
• 传感器将检测到的温湿度数据通过单总线通信协议发送给单片机。

4.2.2 SGP30有害气体传感器功能设计

• SGP30有害气体传感器通过测量光吸收和发射来检测有害气体，如二氧化碳（CO2）和总挥发性有机化合物（TVOC）。
• 传感器将检测到的有害气体数据通过IIC通信协议发送给单片机。

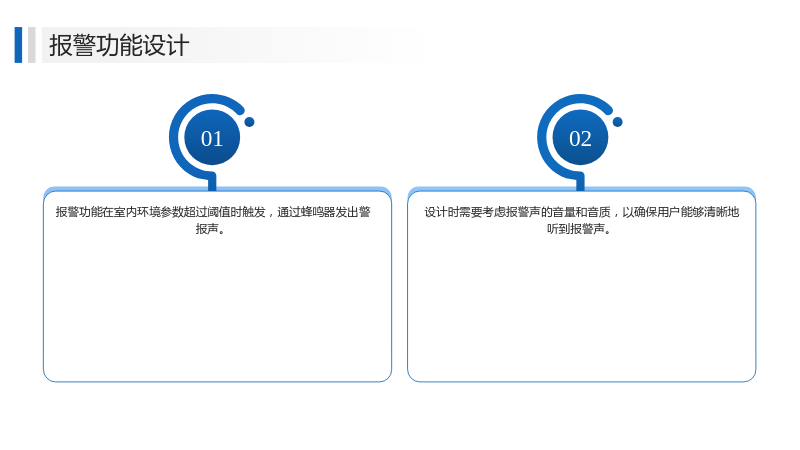

4.3 报警功能设计

• 报警功能在室内环境参数超过阈值时触发，通过蜂鸣器发出警报声。
• 设计时需要考虑报警声的音量和音质，以确保用户能够清晰地听到报警声。

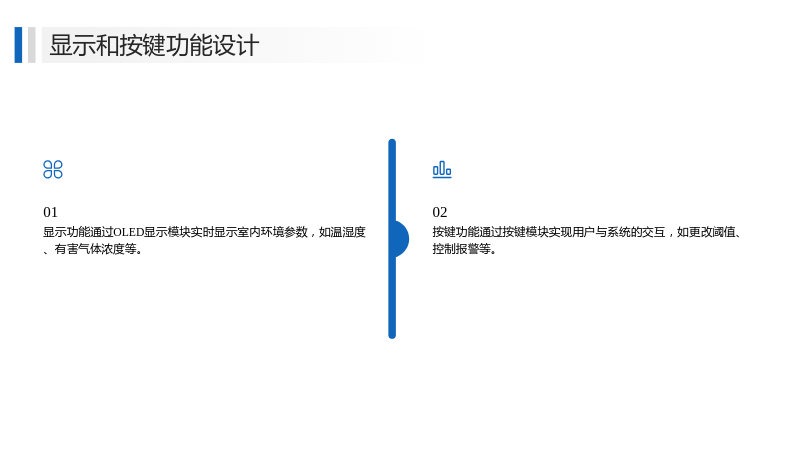

4.4 显示和按键功能设计

• 显示功能通过OLED显示模块实时显示室内环境参数，如温湿度、有害气体浓度等。
• 按键功能通过按键模块实现用户与系统的交互，如更改阈值、控制报警等。

5. 系统开发和调试

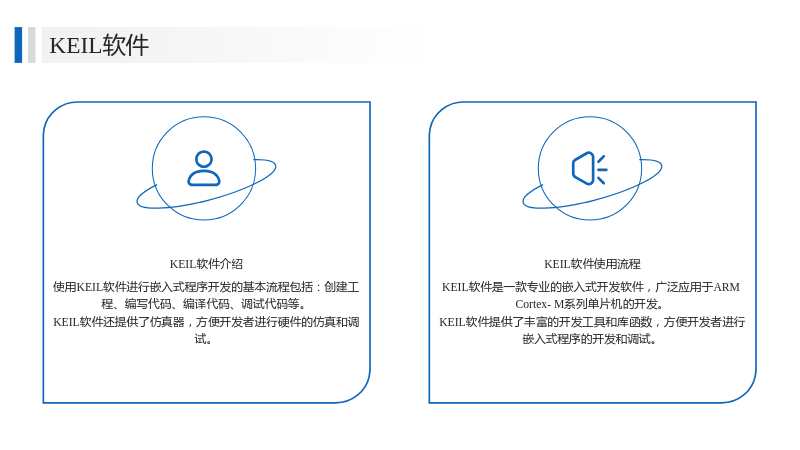

5.1 KEIL软件

5.1.1 KEIL软件介绍

• KEIL软件是一款专业的嵌入式开发软件，广泛应用于ARM Cortex-M系列单片机的开发。
• KEIL软件提供了丰富的开发工具和库函数，方便开发者进行嵌入式程序的开发和调试。

5.1.2 KEIL软件使用流程

• 使用KEIL软件进行嵌入式程序开发的基本流程包括：创建工程、编写代码、编译代码、调试代码等。
• KEIL软件还提供了仿真器，方便开发者进行硬件的仿真和调试。

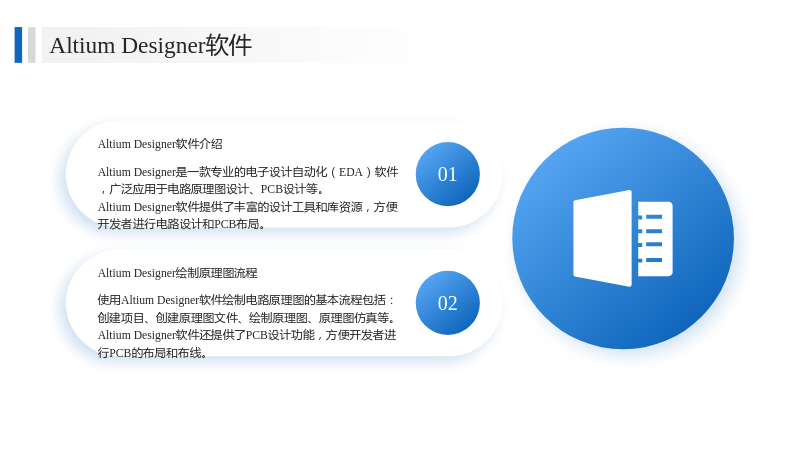

5.2 Altium Designer软件

5.2.1 Altium Designer软件介绍

• Altium Designer是一款专业的电子设计自动化（EDA）软件，广泛应用于电路原理图设计、PCB设计等。
• Altium Designer软件提供了丰富的设计工具和库资源，方便开发者进行电路设计和PCB布局。

5.2.2 Altium Designer绘制原理图流程

• 使用Altium Designer软件绘制电路原理图的基本流程包括：创建项目、创建原理图文件、绘制原理图、原理图仿真等。
• Altium Designer软件还提供了PCB设计功能，方便开发者进行PCB的布局和布线。

6. 成品与功能展示

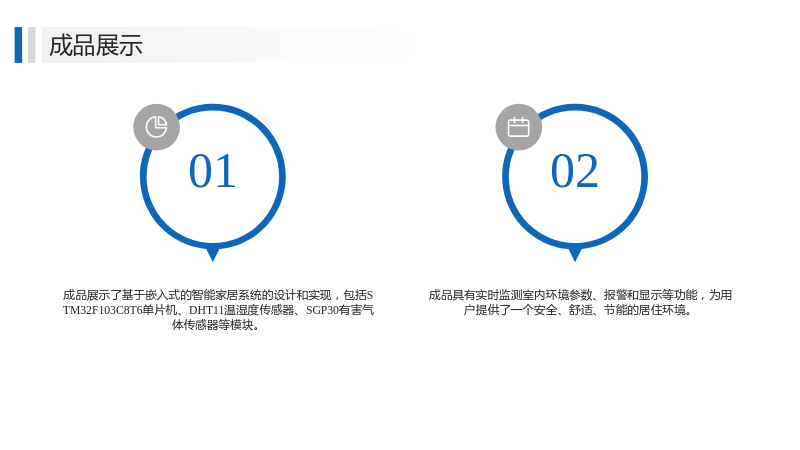

6.1 成品展示

• 成品展示了基于嵌入式的智能家居系统的设计和实现，包括STM32F103C8T6单片机、DHT11温湿度传感器、SGP30有害气体传感器等模块。
• 成品具有实时监测室内环境参数、报警和显示等功能，为用户提供了一个安全、舒适、节能的居住环境。

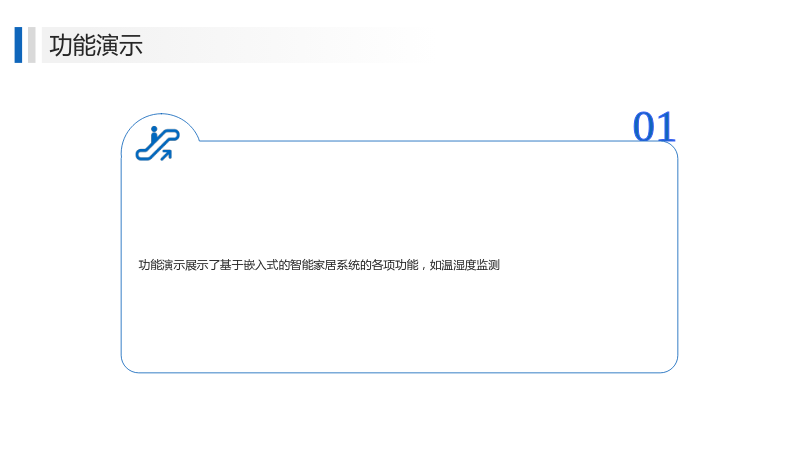

6.2 功能演示

• 功能演示展示了基于嵌入式的智能家居系统的各项功能，如温湿度监测
