Revit API与MySQL数据库结合实现模型属性信息自动化导出

1. 引言

1.1 Revit API概述

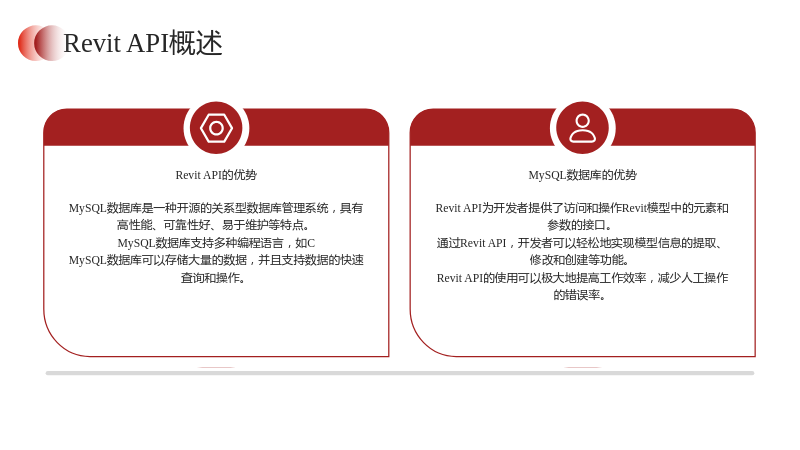

1.1.1 Revit API的优势

• Revit API为开发者提供了访问和操作Revit模型中的元素和参数的接口。
• 通过Revit API，开发者可以轻松地实现模型信息的提取、修改和创建等功能。
• Revit API的使用可以极大地提高工作效率，减少人工操作的错误率。

1.1.2 MySQL数据库的优势

• MySQL数据库是一种开源的关系型数据库管理系统，具有高性能、可靠性好、易于维护等特点。
• MySQL数据库支持多种编程语言，如C

#、Java等，便于与其他软件进行集成。

• MySQL数据库可以存储大量的数据，并且支持数据的快速查询和操作。

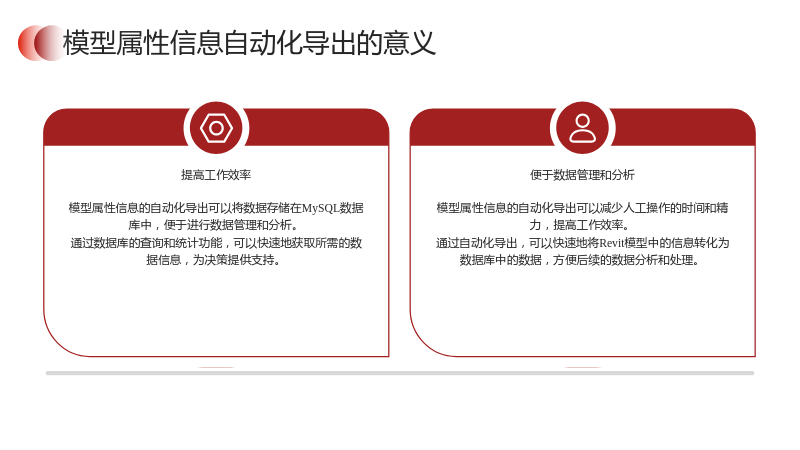

1.2 模型属性信息自动化导出的意义

1.2.1 提高工作效率

• 模型属性信息的自动化导出可以减少人工操作的时间和精力，提高工作效率。
• 通过自动化导出，可以快速地将Revit模型中的信息转化为数据库中的数据，方便后续的数据分析和处理。

1.2.2 便于数据管理和分析

• 模型属性信息的自动化导出可以将数据存储在MySQL数据库中，便于进行数据管理和分析。
• 通过数据库的查询和统计功能，可以快速地获取所需的数据信息，为决策提供支持。

2. 开发前的准备

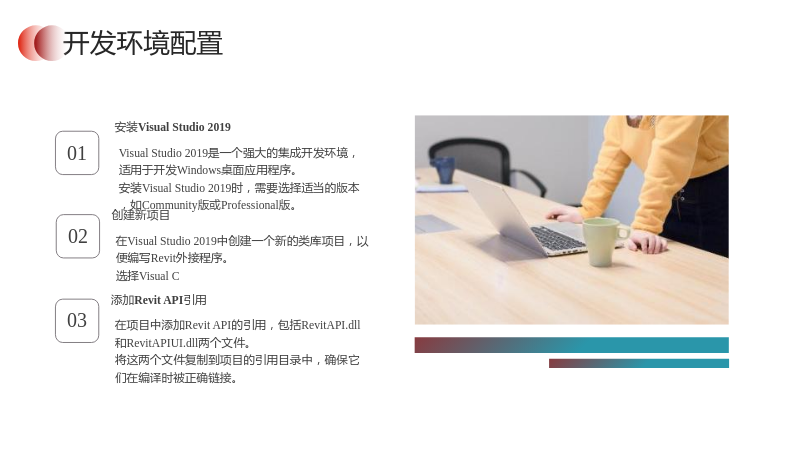

2.1 开发环境配置

2.1.1 安装Visual Studio 2019

• Visual Studio 2019是一个强大的集成开发环境，适用于开发Windows桌面应用程序。
• 安装Visual Studio 2019时，需要选择适当的版本，如Community版或Professional版。

2.1.2 创建新项目

• 在Visual Studio 2019中创建一个新的类库项目，以便编写Revit外接程序。
• 选择Visual C

#作为开发语言，Windows桌面作为项目模板，类库作为项目类型。

2.1.3 添加Revit API引用

• 在项目中添加Revit API的引用，包括RevitAPI.dll和RevitAPIUI.dll两个文件。
• 将这两个文件复制到项目的引用目录中，确保它们在编译时被正确链接。

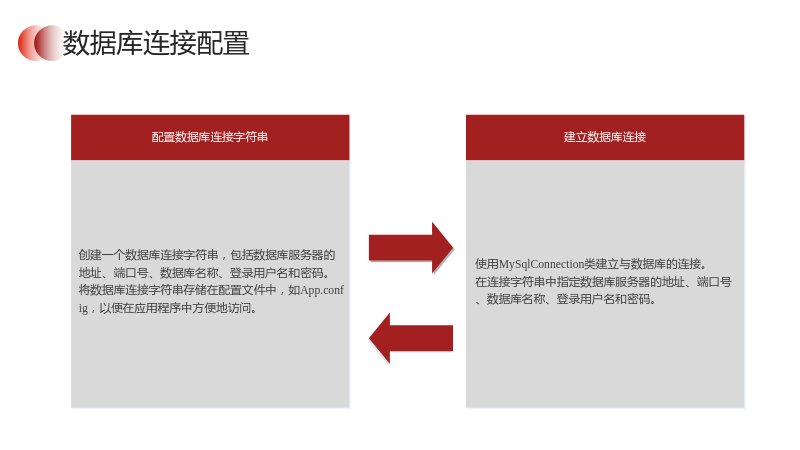

2.2 数据库连接配置

2.2.1 配置数据库连接字符串

• 创建一个数据库连接字符串，包括数据库服务器的地址、端口号、数据库名称、登录用户名和密码。
• 将数据库连接字符串存储在配置文件中，如App.config，以便在应用程序中方便地访问。

2.2.2 建立数据库连接

• 使用MySqlConnection类建立与数据库的连接。
• 在连接字符串中指定数据库服务器的地址、端口号、数据库名称、登录用户名和密码。

3. Revit模型元素选择与属性信息提取

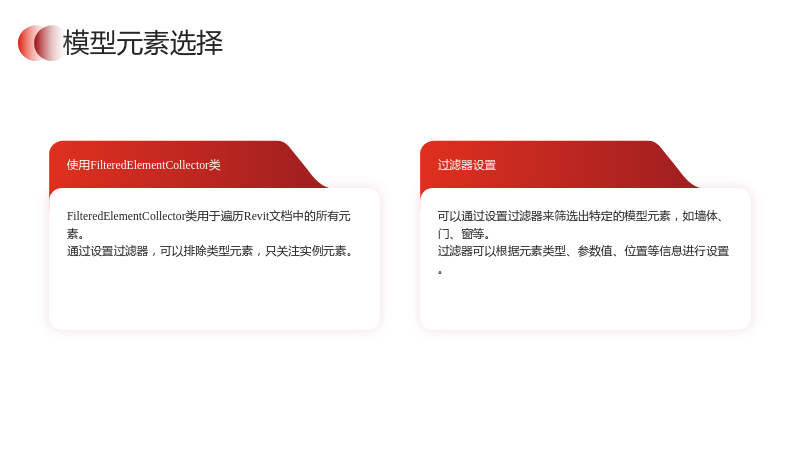

3.1 模型元素选择

3.1.1 使用FilteredElementCollector类

• FilteredElementCollector类用于遍历Revit文档中的所有元素。
• 通过设置过滤器，可以排除类型元素，只关注实例元素。

3.1.2 过滤器设置

• 可以通过设置过滤器来筛选出特定的模型元素，如墙体、门、窗等。
• 过滤器可以根据元素类型、参数值、位置等信息进行设置。

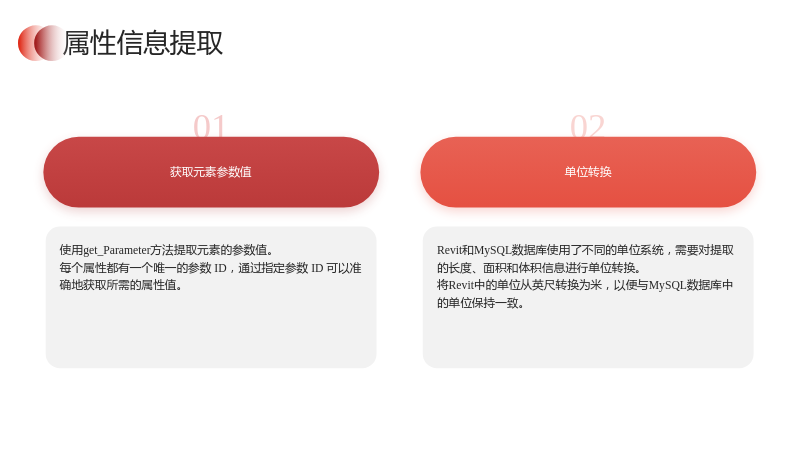

3.2 属性信息提取

3.2.1 获取元素参数值

• 使用get_Parameter方法提取元素的参数值。
• 每个属性都有一个唯一的参数 ID，通过指定参数 ID 可以准确地获取所需的属性值。

3.2.2 单位转换

• Revit和MySQL数据库使用了不同的单位系统，需要对提取的长度、面积和体积信息进行单位转换。
• 将Revit中的单位从英尺转换为米，以便与MySQL数据库中的单位保持一致。

4. 数据库插入操作

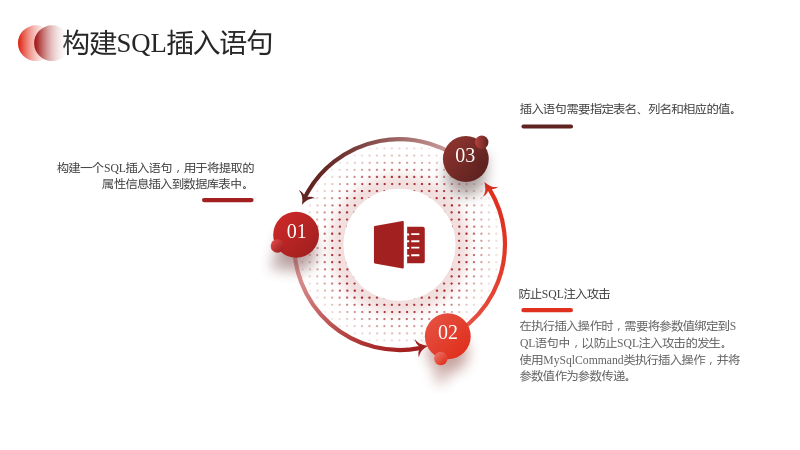

4.1 构建SQL插入语句

• 构建一个SQL插入语句，用于将提取的属性信息插入到数据库表中。
• 插入语句需要指定表名、列名和相应的值。

4.1.1 防止SQL注入攻击

• 在执行插入操作时，需要将参数值绑定到SQL语句中，以防止SQL注入攻击的发生。
• 使用MySqlCommand类执行插入操作，并将参数值作为参数传递。

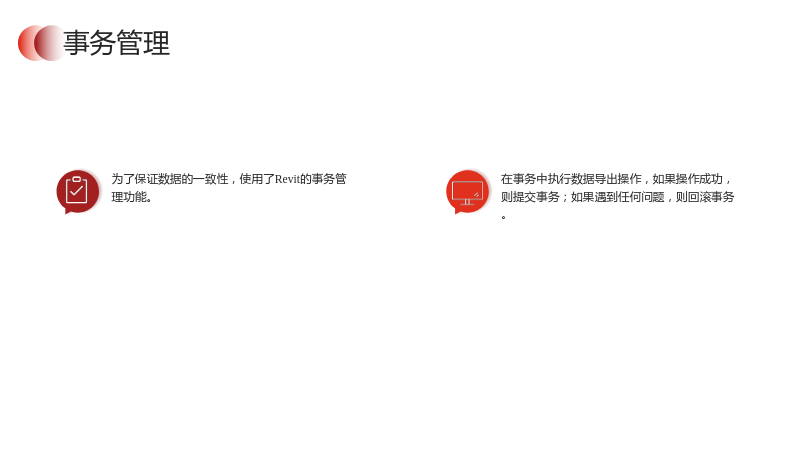

4.2 事务管理

• 为了保证数据的一致性，使用了Revit的事务管理功能。
• 在事务中执行数据导出操作，如果操作成功，则提交事务；如果遇到任何问题，则回滚事务。

5. 运行与测试

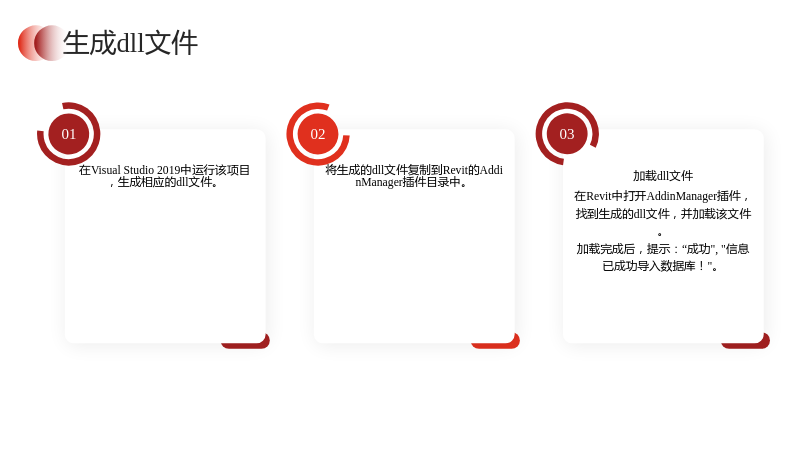

5.1 生成dll文件

• 在Visual Studio 2019中运行该项目，生成相应的dll文件。
• 将生成的dll文件复制到Revit的AddinManager插件目录中。

5.1.1 加载dll文件

• 在Revit中打开AddinManager插件，找到生成的dll文件，并加载该文件。
• 加载完成后，提示：“成功", "信息已成功导入数据库！"。

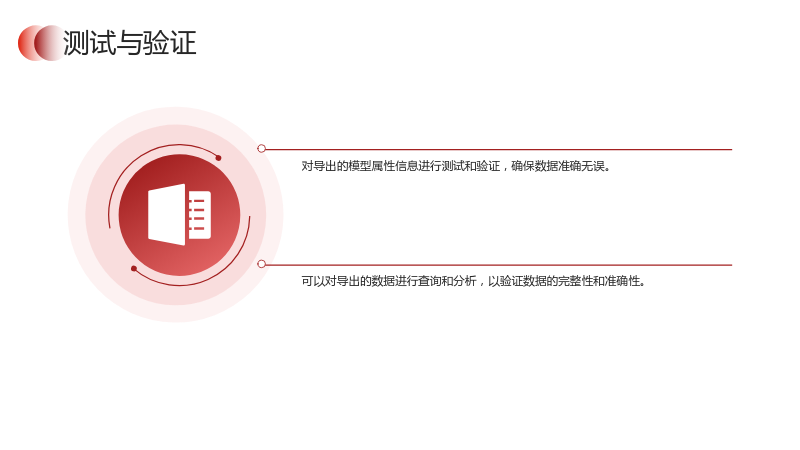

5.2 测试与验证

• 对导出的模型属性信息进行测试和验证，确保数据准确无误。
• 可以对导出的数据进行查询和分析，以验证数据的完整性和准确性。

6. 总结

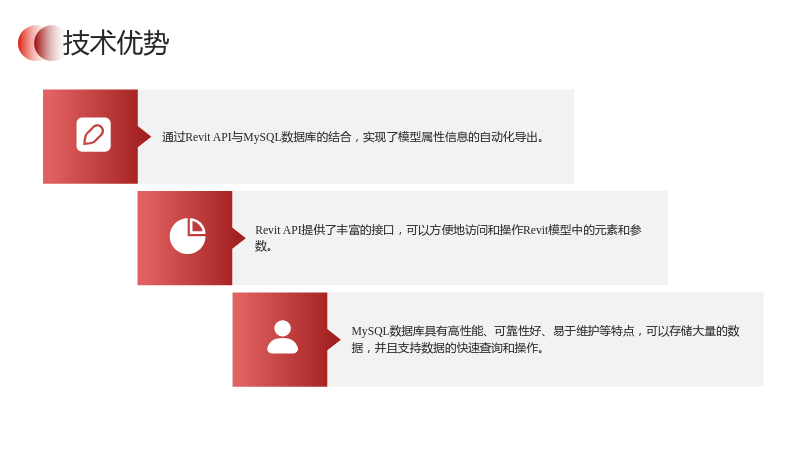

6.1 技术优势

• 通过Revit API与MySQL数据库的结合，实现了模型属性信息的自动化导出。
• Revit API提供了丰富的接口，可以方便地访问和操作Revit模型中的元素和参数。
• MySQL数据库具有高性能、可靠性好、易于维护等特点，可以存储大量的数据，并且支持数据的快速查询和操作。

6.2 应用前景

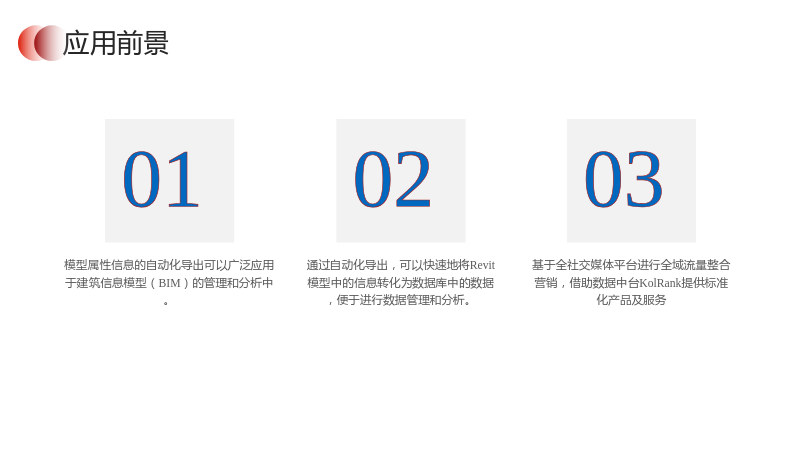

• 模型属性信息的自动化导出可以广泛应用于建筑信息模型（BIM）的管理和分析中。
• 通过自动化导出，可以快速地将Revit模型中的信息转化为数据库中的数据，便于进行数据管理和分析。
• 该技术可以提高工作效率，减少人工操作的错误率，为建筑行业提供更加高效和智能的解决方案。
