青岛市第三实验小学教学楼结构设计

1. 项目概述

1.1 项目背景

1.1.1 项目背景

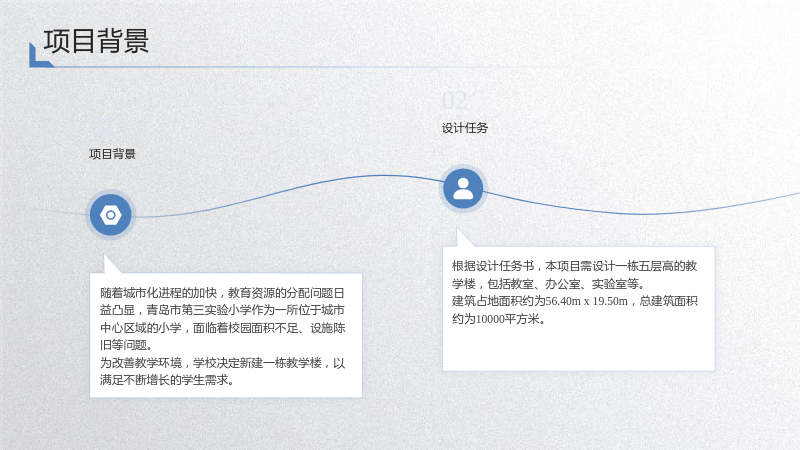

• 随着城市化进程的加快，教育资源的分配问题日益凸显，青岛市第三实验小学作为一所位于城市中心区域的小学，面临着校园面积不足、设施陈旧等问题。
• 为改善教学环境，学校决定新建一栋教学楼，以满足不断增长的学生需求。

1.1.2 设计任务

• 根据设计任务书，本项目需设计一栋五层高的教学楼，包括教室、办公室、实验室等。
• 建筑占地面积约为56.40m x 19.50m，总建筑面积约为10000平方米。

1.2 设计依据

1.2.1 建筑设计规范

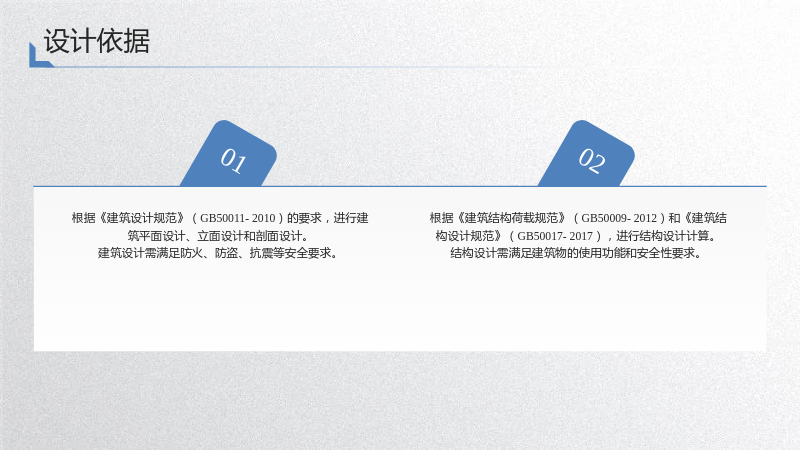

• 根据《建筑设计规范》（GB50011-2010）的要求，进行建筑平面设计、立面设计和剖面设计。
• 建筑设计需满足防火、防盗、抗震等安全要求。

1.2.2 结构设计规范

• 根据《建筑结构荷载规范》（GB50009-2012）和《建筑结构设计规范》（GB50017-2017），进行结构设计计算。
• 结构设计需满足建筑物的使用功能和安全性要求。

1.3 设计目标

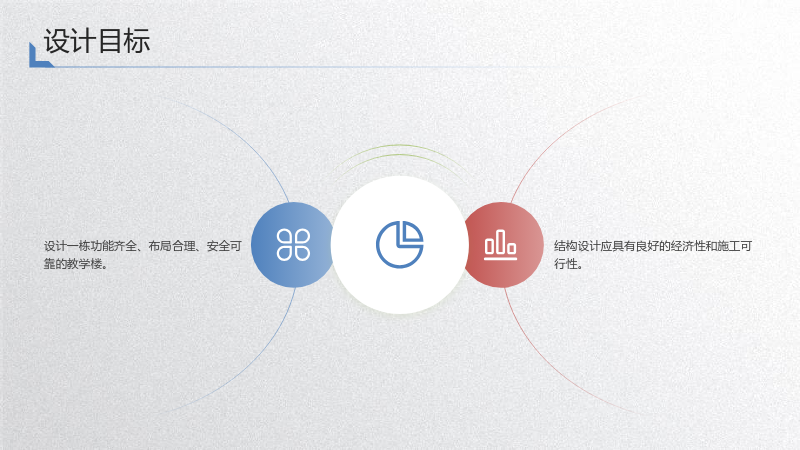

• 设计一栋功能齐全、布局合理、安全可靠的教学楼。
• 结构设计应具有良好的经济性和施工可行性。

2. 建筑设计

2.1 建筑平面设计

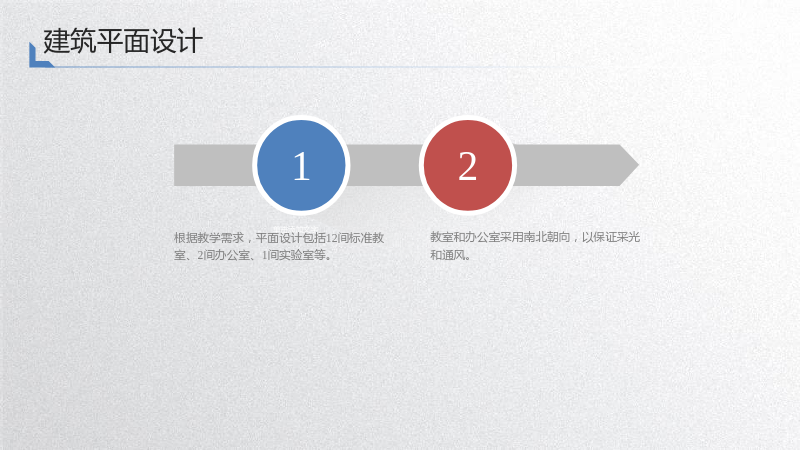

• 根据教学需求，平面设计包括12间标准教室、2间办公室、1间实验室等。
• 教室和办公室采用南北朝向，以保证采光和通风。

2.2 建筑立面设计

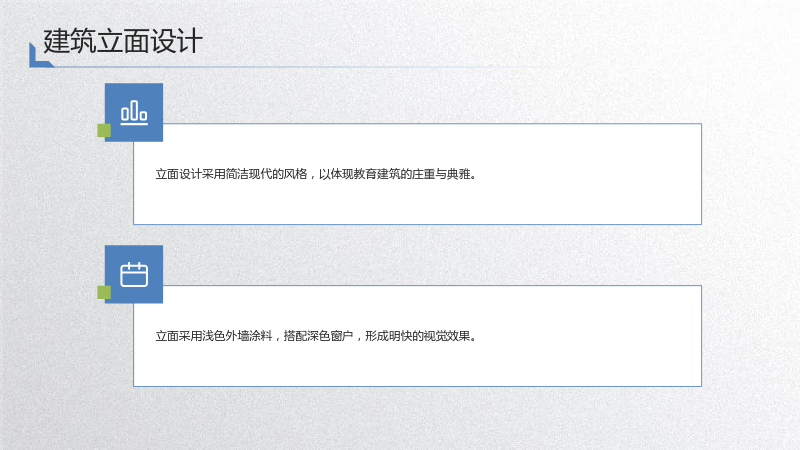

• 立面设计采用简洁现代的风格，以体现教育建筑的庄重与典雅。
• 立面采用浅色外墙涂料，搭配深色窗户，形成明快的视觉效果。

2.3 建筑剖面设计

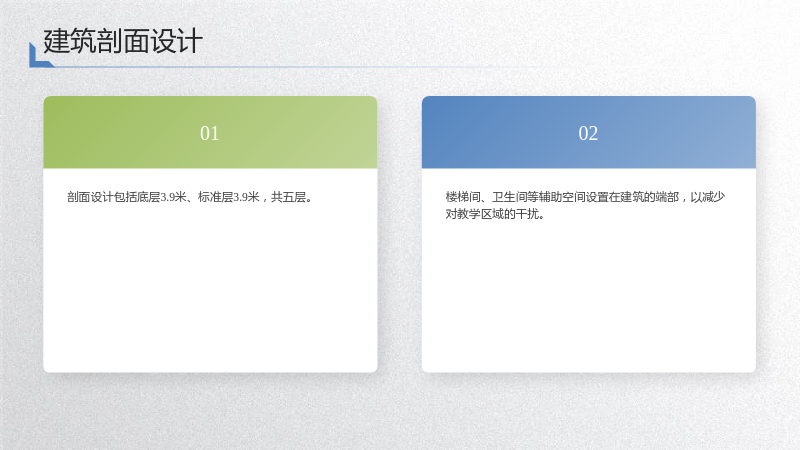

• 剖面设计包括底层3.9米、标准层3.9米，共五层。
• 楼梯间、卫生间等辅助空间设置在建筑的端部，以减少对教学区域的干扰。

3. 结构设计

3.1 结构选型

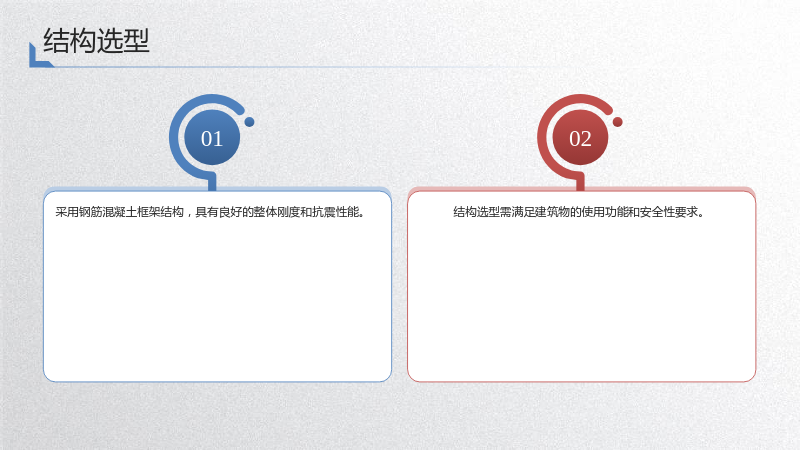

• 采用钢筋混凝土框架结构，具有良好的整体刚度和抗震性能。
• 结构选型需满足建筑物的使用功能和安全性要求。

3.2 结构布置

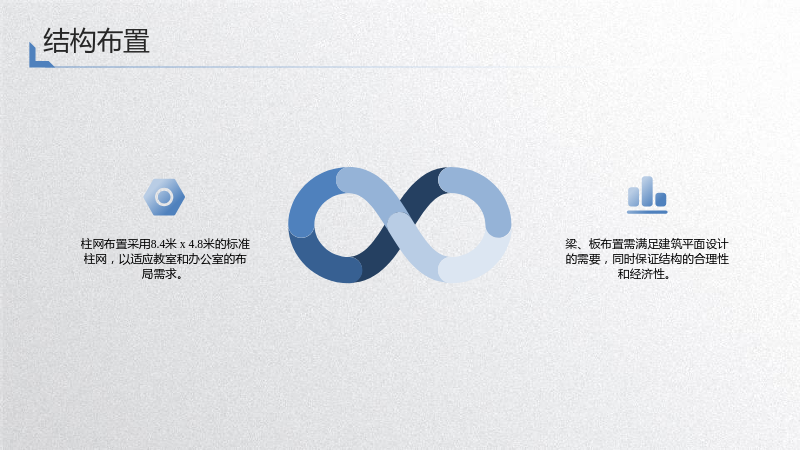

• 柱网布置采用8.4米 x 4.8米的标准柱网，以适应教室和办公室的布局需求。
• 梁、板布置需满足建筑平面设计的需要，同时保证结构的合理性和经济性。

3.3 结构计算

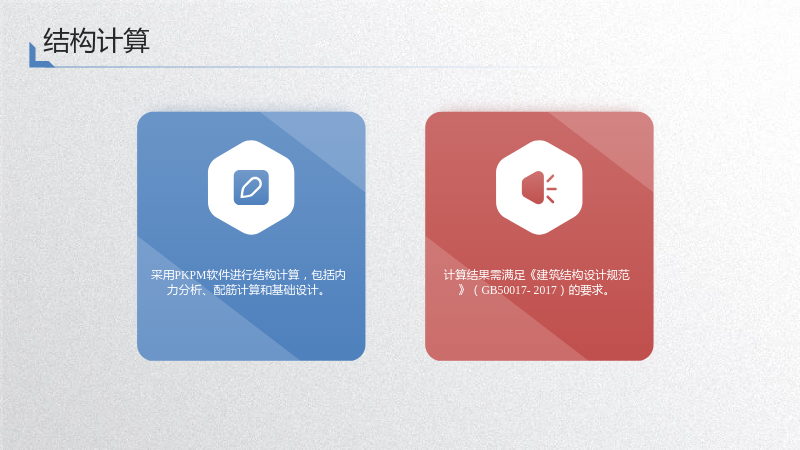

• 采用PKPM软件进行结构计算，包括内力分析、配筋计算和基础设计。
• 计算结果需满足《建筑结构设计规范》（GB50017-2017）的要求。

3.4 楼梯设计

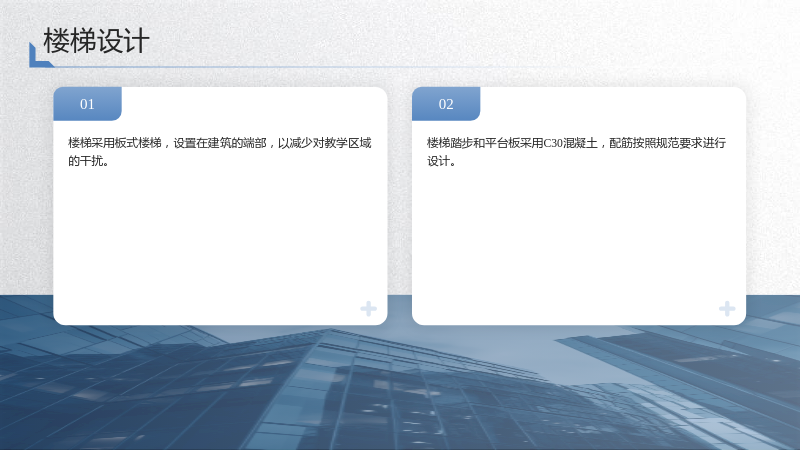

• 楼梯采用板式楼梯，设置在建筑的端部，以减少对教学区域的干扰。
• 楼梯踏步和平台板采用C30混凝土，配筋按照规范要求进行设计。

3.5 基础设计

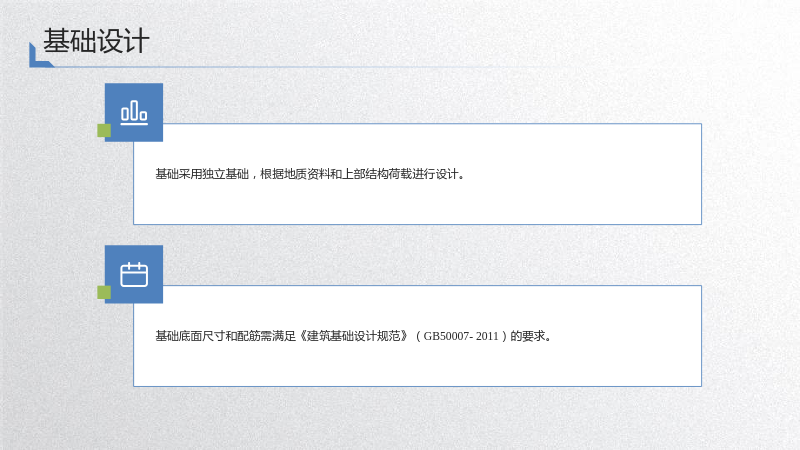

• 基础采用独立基础，根据地质资料和上部结构荷载进行设计。
• 基础底面尺寸和配筋需满足《建筑基础设计规范》（GB50007-2011）的要求。

4. 结论

• 本设计方案充分考虑了建筑功能、结构安全性和经济性。
• 结构设计采用钢筋混凝土框架结构，具有良好的整体刚度和抗震性能。
• 楼梯和基础设计满足了使用功能和安全性要求。
• 通过对本项目的结构设计，为青岛市第三实验小学提供了一栋安全、实用、美观的教学楼。
