年产10万吨煤制甲醇生产工艺设计

1. 引言

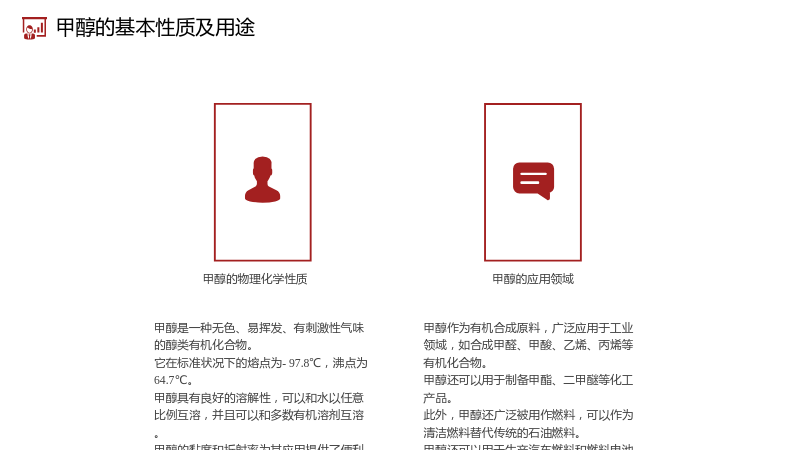

1.1 甲醇的基本性质及用途

1.1.1 甲醇的物理化学性质

• 甲醇是一种无色、易挥发、有刺激性气味的醇类有机化合物。
• 它在标准状况下的熔点为-97.8℃，沸点为64.7℃。
• 甲醇具有良好的溶解性，可以和水以任意比例互溶，并且可以和多数有机溶剂互溶。
• 甲醇的黏度和折射率为其应用提供了便利。

1.1.2 甲醇的应用领域

• 甲醇作为有机合成原料，广泛应用于工业领域，如合成甲醛、甲酸、乙烯、丙烯等有机化合物。
• 甲醇还可以用于制备甲酯、二甲醚等化工产品。
• 此外，甲醇还广泛被用作燃料，可以作为清洁燃料替代传统的石油燃料。
• 甲醇还可以用于生产汽车燃料和燃料电池。
• 甲醇还可以作为化肥原料，用于制备气体和液体肥料。

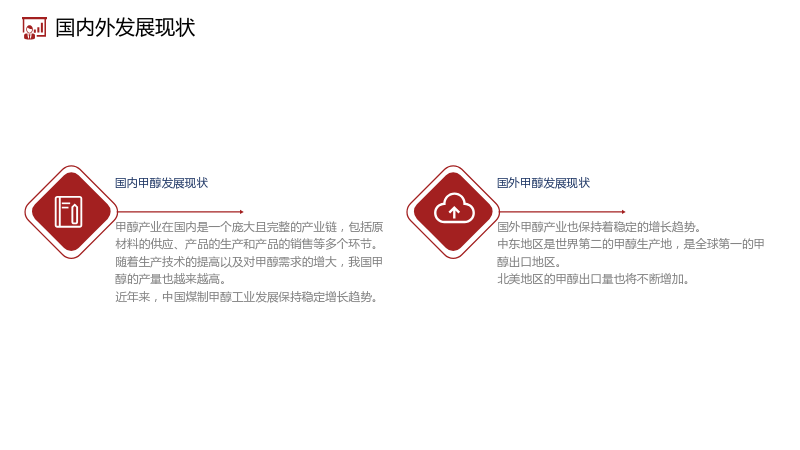

1.2 国内外发展现状

1.2.1 国内甲醇发展现状

• 甲醇产业在国内是一个庞大且完整的产业链，包括原材料的供应、产品的生产和产品的销售等多个环节。
• 随着生产技术的提高以及对甲醇需求的增大，我国甲醇的产量也越来越高。
• 近年来，中国煤制甲醇工业发展保持稳定增长趋势。

1.2.2 国外甲醇发展现状

• 国外甲醇产业也保持着稳定的增长趋势。
• 中东地区是世界第二的甲醇生产地，是全球第一的甲醇出口地区。
• 北美地区的甲醇出口量也将不断增加。

1.3 煤制甲醇生产工艺选择

1.3.1 煤直接液化制甲醇法

• 该方法是一种将煤直接转化为甲醇的工艺。
• 该工艺具有工艺流程短、产率高、原料适应性强等特点。
• 然而，该工艺技术复杂、能源消耗大且成本投资高。

1.3.2 煤制合成气制甲醇法

• 该方法是目前煤制甲醇的主要方法。
• 该工艺具有投资成本低、产品质量高、污染性低等特点。

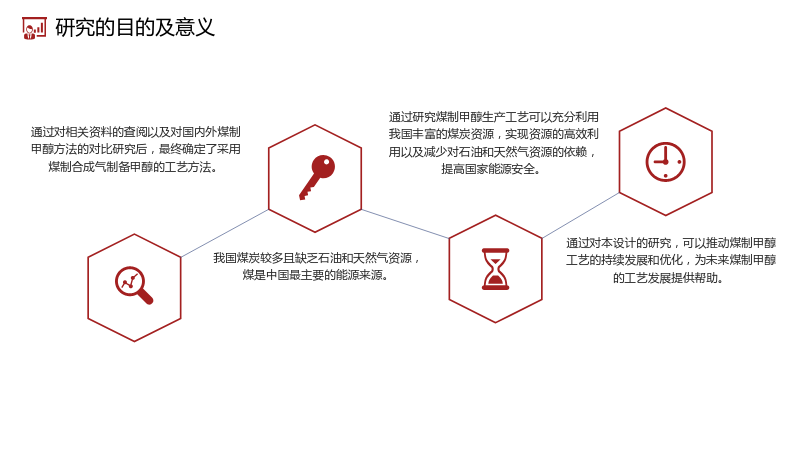

1.4 研究的目的及意义

• 通过对相关资料的查阅以及对国内外煤制甲醇方法的对比研究后，最终确定了采用煤制合成气制备甲醇的工艺方法。
• 我国煤炭较多且缺乏石油和天然气资源，煤是中国最主要的能源来源。
• 通过研究煤制甲醇生产工艺可以充分利用我国丰富的煤炭资源，实现资源的高效利用以及减少对石油和天然气资源的依赖，提高国家能源安全。
• 通过对本设计的研究，可以推动煤制甲醇工艺的持续发展和优化，为未来煤制甲醇的工艺发展提供帮助。

2. 生产工艺设计

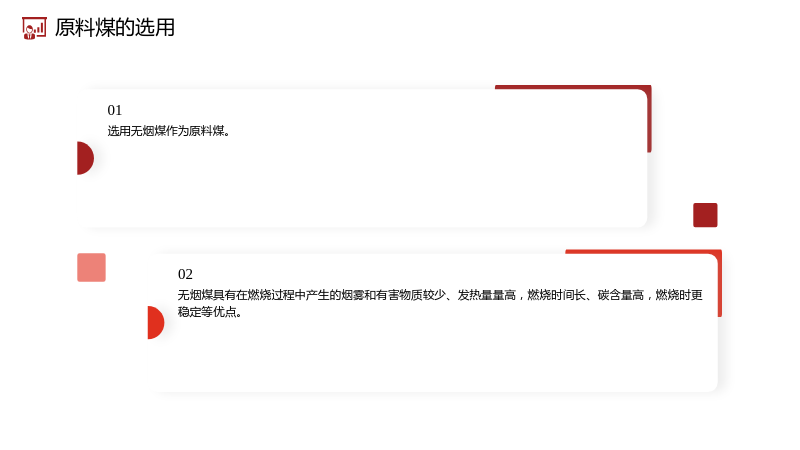

2.1 原料煤的选用

• 选用无烟煤作为原料煤。
• 无烟煤具有在燃烧过程中产生的烟雾和有害物质较少、发热量量高，燃烧时间长、碳含量高，燃烧时更稳定等优点。

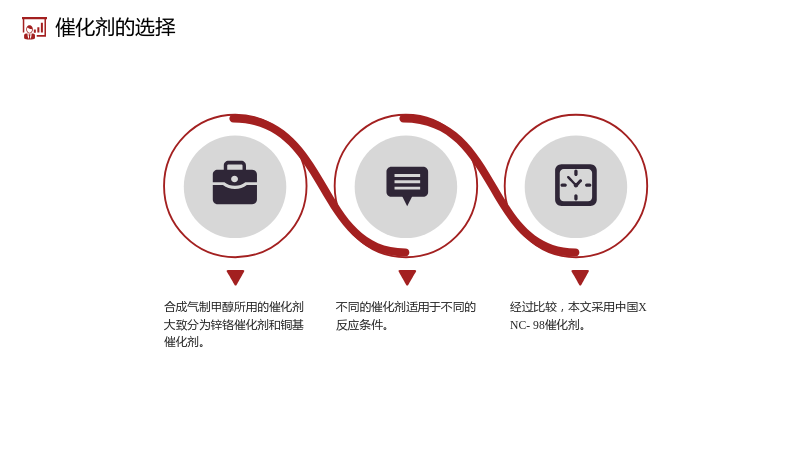

2.2 催化剂的选择

• 合成气制甲醇所用的催化剂大致分为锌铬催化剂和铜基催化剂。
• 不同的催化剂适用于不同的反应条件。
• 经过比较，本文采用中国XNC-98催化剂。

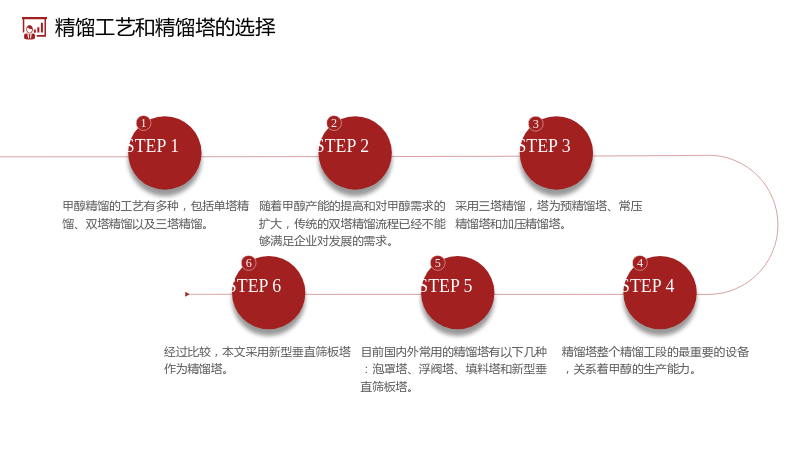

2.3 精馏工艺和精馏塔的选择

• 甲醇精馏的工艺有多种，包括单塔精馏、双塔精馏以及三塔精馏。
• 随着甲醇产能的提高和对甲醇需求的扩大，传统的双塔精馏流程已经不能够满足企业对发展的需求。
• 采用三塔精馏，塔为预精馏塔、常压精馏塔和加压精馏塔。
• 精馏塔整个精馏工段的最重要的设备，关系着甲醇的生产能力。
• 目前国内外常用的精馏塔有以下几种：泡罩塔、浮阀塔、填料塔和新型垂直筛板塔。
• 经过比较，本文采用新型垂直筛板塔作为精馏塔。

3. 精馏塔的设计

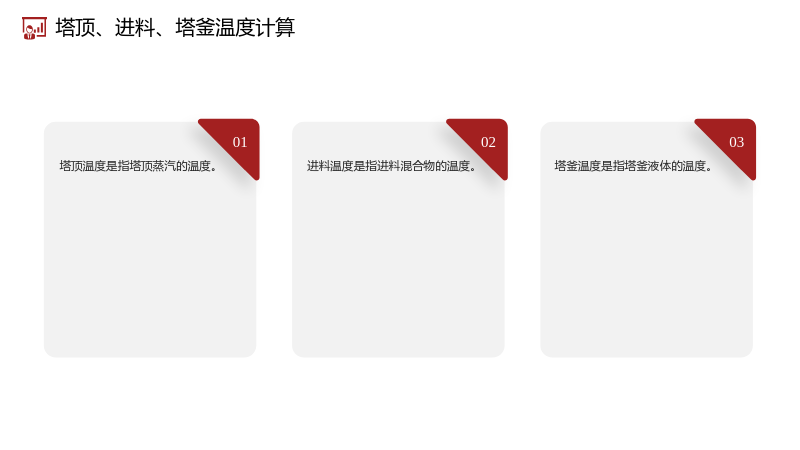

3.1 塔顶、进料、塔釜温度计算

• 塔顶温度是指塔顶蒸汽的温度。
• 进料温度是指进料混合物的温度。
• 塔釜温度是指塔釜液体的温度。

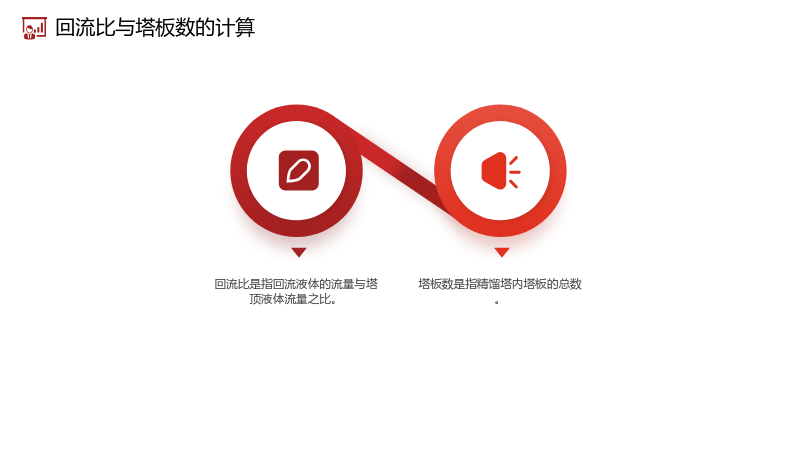

3.2 回流比与塔板数的计算

• 回流比是指回流液体的流量与塔顶液体流量之比。
• 塔板数是指精馏塔内塔板的总数。

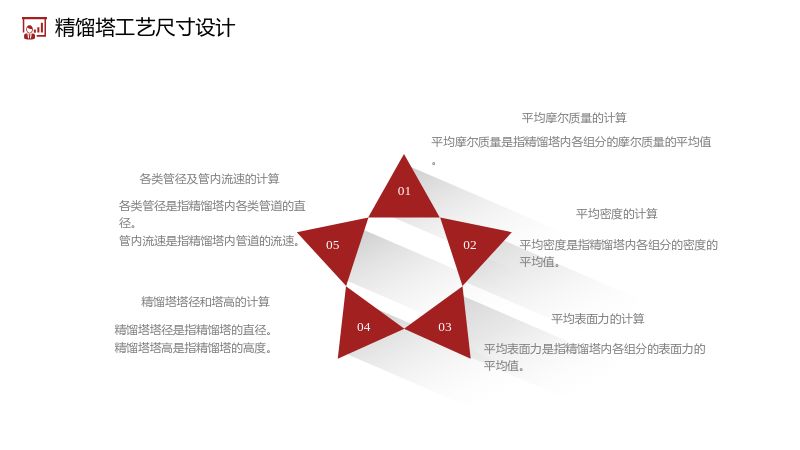

3.3 精馏塔工艺尺寸设计

3.3.1 平均摩尔质量的计算

• 平均摩尔质量是指精馏塔内各组分的摩尔质量的平均值。

3.3.2 平均密度的计算

• 平均密度是指精馏塔内各组分的密度的平均值。

3.3.3 平均表面力的计算

• 平均表面力是指精馏塔内各组分的表面力的平均值。

3.3.4 精馏塔塔径和塔高的计算

• 精馏塔塔径是指精馏塔的直径。
• 精馏塔塔高是指精馏塔的高度。

3.3.5 各类管径及管内流速的计算

• 各类管径是指精馏塔内各类管道的直径。
• 管内流速是指精馏塔内管道的流速。

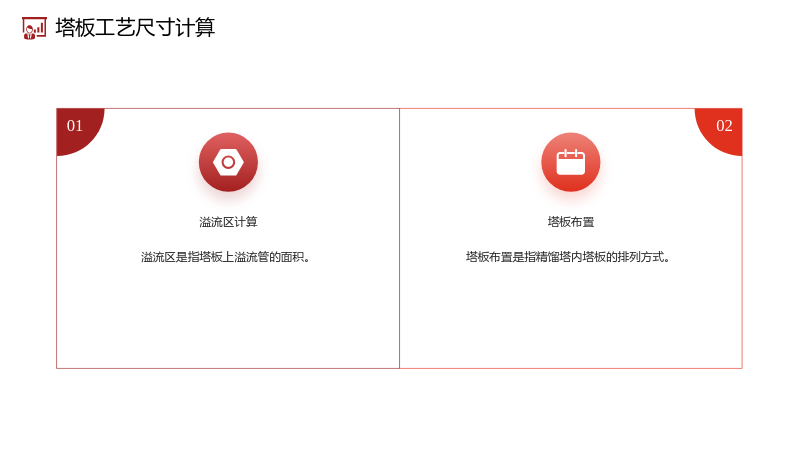

3.4 塔板工艺尺寸计算

3.4.1 溢流区计算

• 溢流区是指塔板上溢流管的面积。

3.4.2 塔板布置

• 塔板布置是指精馏塔内塔板的排列方式。

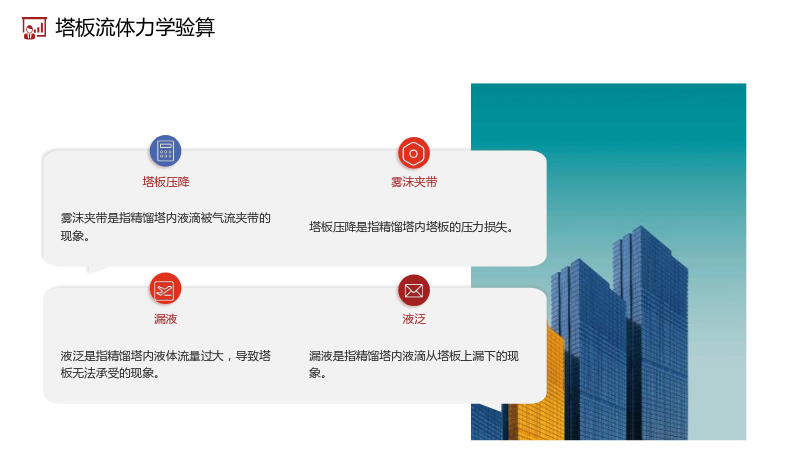

3.5 塔板流体力学验算

3.5.1 塔板压降

• 塔板压降是指精馏塔内塔板的压力损失。

3.5.2 雾沫夹带

• 雾沫夹带是指精馏塔内液滴被气流夹带的现象。

3.5.3 漏液

• 漏液是指精馏塔内液滴从塔板上漏下的现象。

3.5.4 液泛

• 液泛是指精馏塔内液体流量过大，导致塔板无法承受的现象。

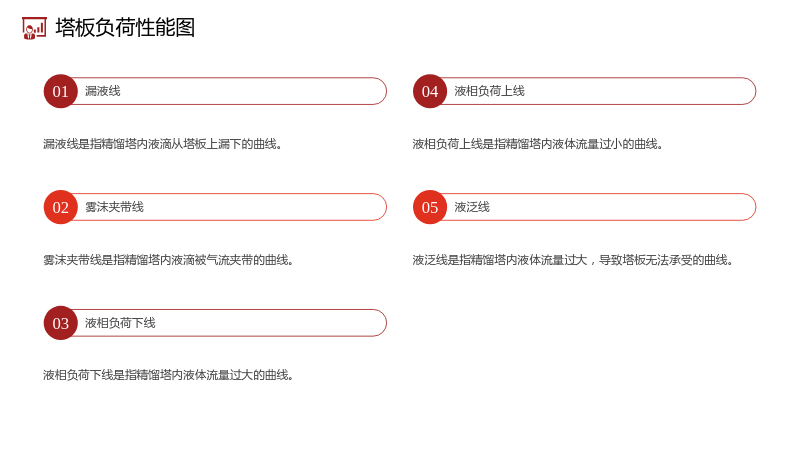

3.6 塔板负荷性能图

3.6.1 漏液线

• 漏液线是指精馏塔内液滴从塔板上漏下的曲线。

3.6.2 雾沫夹带线

• 雾沫夹带线是指精馏塔内液滴被气流夹带的曲线。

3.6.3 液相负荷下线

• 液相负荷下线是指精馏塔内液体流量过大的曲线。

3.6.4 液相负荷上线

• 液相负荷上线是指精馏塔内液体流量过小的曲线。

3.6.5 液泛线

• 液泛线是指精馏塔内液体流量过大，导致塔板无法承受的曲线。

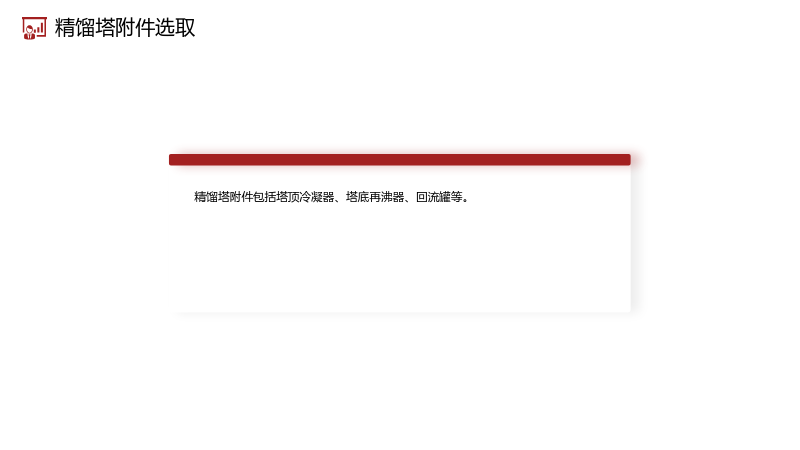

3.7 精馏塔附件选取

• 精馏塔附件包括塔顶冷凝器、塔底再沸器、回流罐等。

3.8 精馏塔设计结果

• 根据计算结果，得到精馏塔的设计参数。

4. 结论

• 通过对年产10万吨煤制甲醇生产工艺的设计，确定了采用煤制合成气制备甲醇的工艺方法。
• 选择了无烟煤作为原料煤，中国XNC-98催化剂作为催化剂。
• 采用了三塔精馏，新型垂直筛板塔作为精馏塔。
• 通过对精馏塔的设计计算，得到了精馏塔的设计参数。
• 本设计为煤制甲醇生产工艺的持续发展和优化提供了帮助。
