两级CMOS运算放大器的电路设计
1. 引言

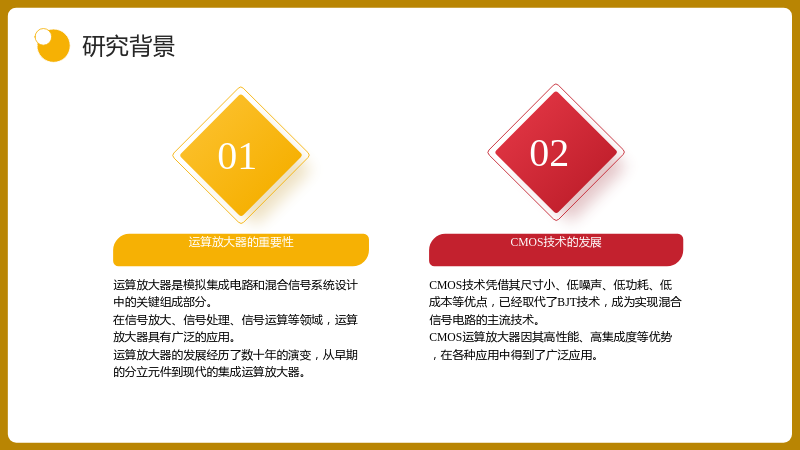

1.1 研究背景
1.1.1 运算放大器的重要性
- 运算放大器是模拟集成电路和混合信号系统设计中的关键组成部分。
- 在信号放大、信号处理、信号运算等领域，运算放大器具有广泛的应用。
- 运算放大器的发展经历了数十年的演变，从早期的分立元件到现代的集成运算放大器。
1.1.2 CMOS技术的发展
- CMOS技术凭借其尺寸小、低噪声、低功耗、低成本等优点，已经取代了BJT技术，成为实现混合信号电路的主流技术。
- CMOS运算放大器因其高性能、高集成度等优势，在各种应用中得到了广泛应用。

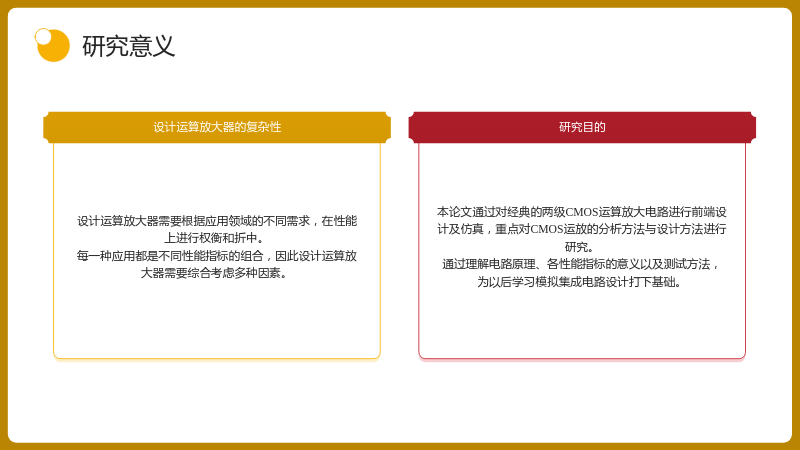

1.2 研究意义
1.2.1 设计运算放大器的复杂性
- 设计运算放大器需要根据应用领域的不同需求，在性能上进行权衡和折中。
- 每一种应用都是不同性能指标的组合，因此设计运算放大器需要综合考虑多种因素。
1.2.2 研究目的
- 本论文通过对经典的两级CMOS运算放大电路进行前端设计及仿真，重点对CMOS运放的分析方法与设计方法进行研究。
- 通过理解电路原理、各性能指标的意义以及测试方法，为以后学习模拟集成电路设计打下基础。

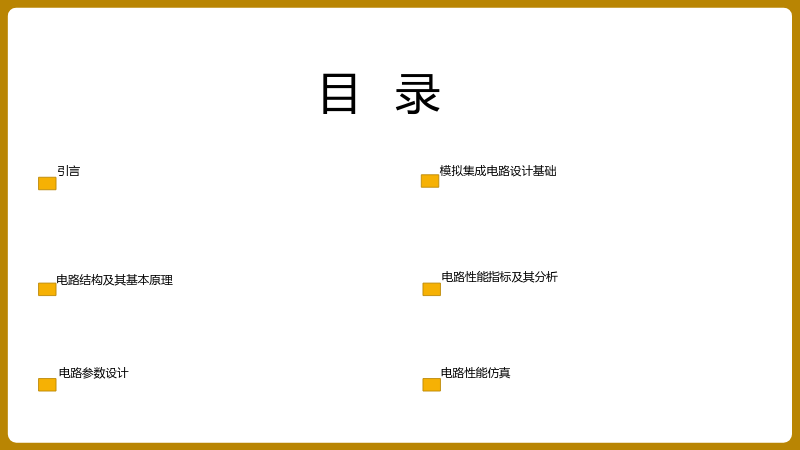

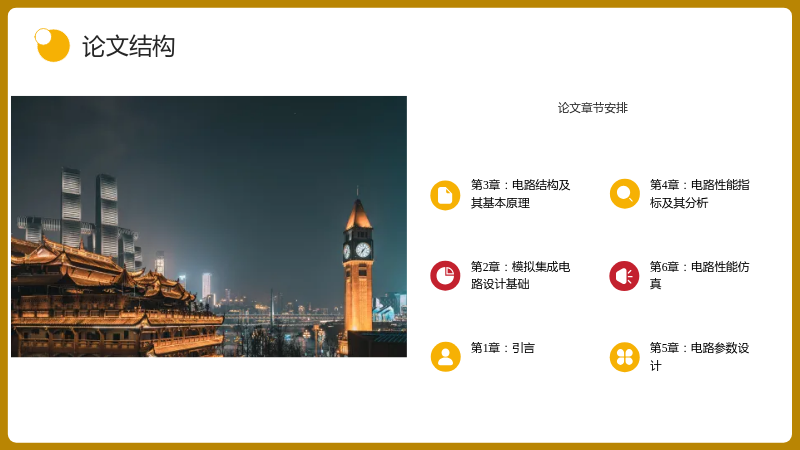

1.3 论文结构
1.3.1 论文章节安排
- 第1章：引言
- 第2章：模拟集成电路设计基础
- 第3章：电路结构及其基本原理
- 第4章：电路性能指标及其分析
- 第5章：电路参数设计
- 第6章：电路性能仿真
- 第7章：总结
2. 模拟集成电路设计基础

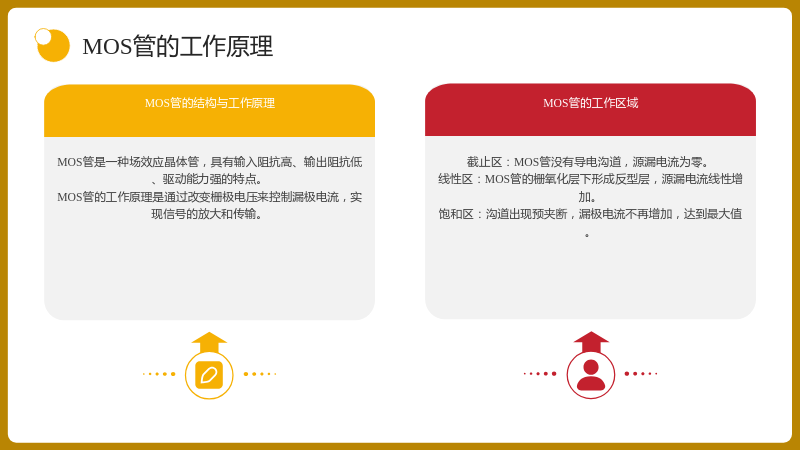

2.1 MOS管的工作原理
2.1.1 MOS管的结构与工作原理
- MOS管是一种场效应晶体管，具有输入阻抗高、输出阻抗低、驱动能力强的特点。
- MOS管的工作原理是通过改变栅极电压来控制漏极电流，实现信号的放大和传输。
2.1.2 MOS管的工作区域
- 截止区：MOS管没有导电沟道，源漏电流为零。
- 线性区：MOS管的栅氧化层下形成反型层，源漏电流线性增加。
- 饱和区：沟道出现预夹断，漏极电流不再增加，达到最大值。

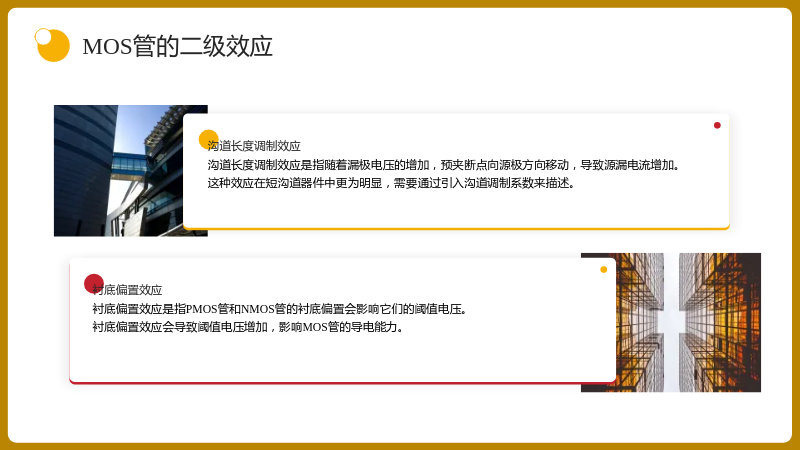

2.2 MOS管的二级效应
2.2.1 沟道长度调制效应
- 沟道长度调制效应是指随着漏极电压的增加，预夹断点向源极方向移动，导致源漏电流增加。
- 这种效应在短沟道器件中更为明显，需要通过引入沟道调制系数来描述。
2.2.2 衬底偏置效应
- 衬底偏置效应是指PMOS管和NMOS管的衬底偏置会影响它们的阈值电压。
- 衬底偏置效应会导致阈值电压增加，影响MOS管的导电能力。

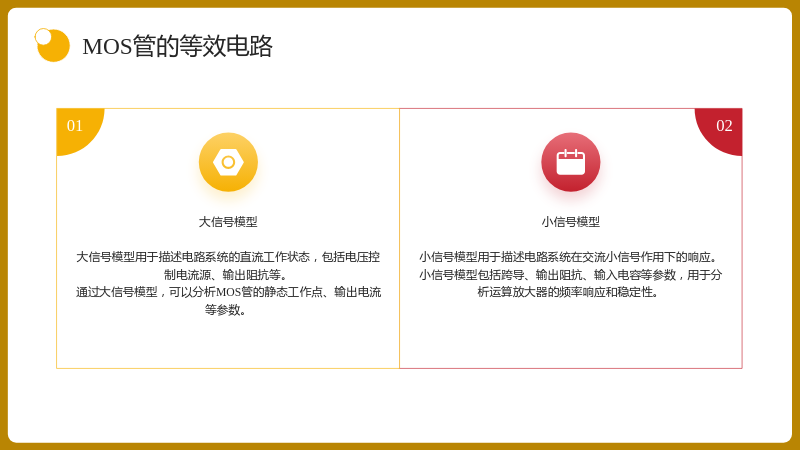

2.3 MOS管的等效电路
2.3.1 大信号模型
- 大信号模型用于描述电路系统的直流工作状态，包括电压控制电流源、输出阻抗等。
- 通过大信号模型，可以分析MOS管的静态工作点、输出电流等参数。
2.3.2 小信号模型
- 小信号模型用于描述电路系统在交流小信号作用下的响应。
- 小信号模型包括跨导、输出阻抗、输入电容等参数，用于分析运算放大器的频率响应和稳定性。
3. 电路结构及其基本原理

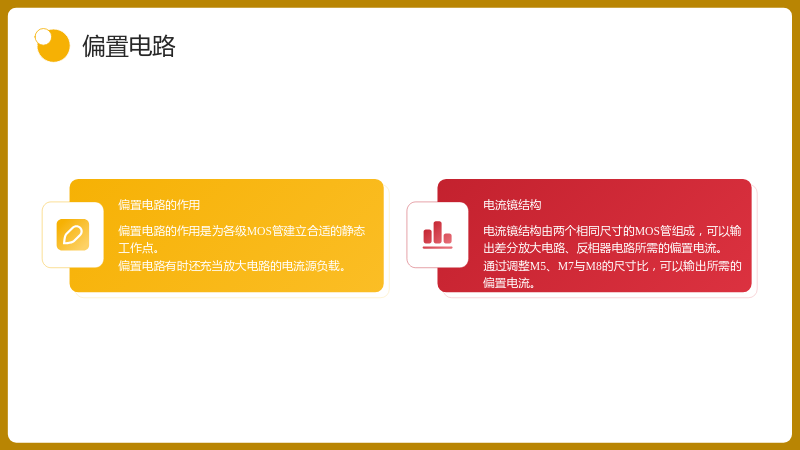

3.1 偏置电路
3.1.1 偏置电路的作用
- 偏置电路的作用是为各级MOS管建立合适的静态工作点。
- 偏置电路有时还充当放大电路的电流源负载。
3.1.2 电流镜结构
- 电流镜结构由两个相同尺寸的MOS管组成，可以输出差分放大电路、反相器电路所需的偏置电流。
- 通过调整M5、M7与M8的尺寸比，可以输出所需的偏置电流。

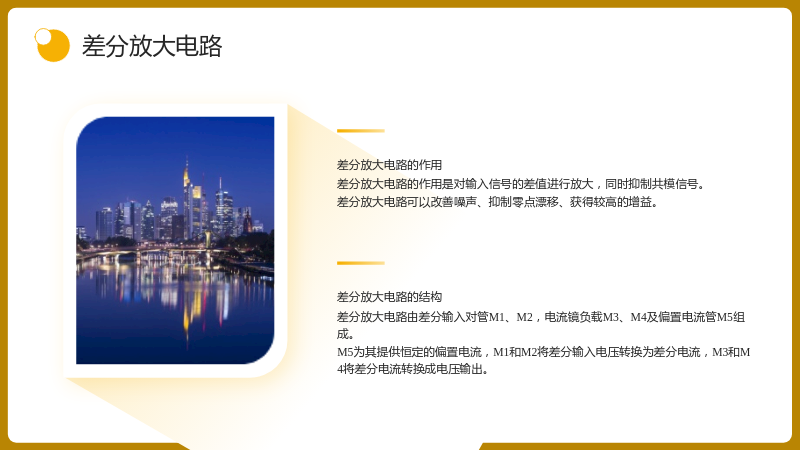

3.2 差分放大电路
3.2.1 差分放大电路的作用
- 差分放大电路的作用是对输入信号的差值进行放大，同时抑制共模信号。
- 差分放大电路可以改善噪声、抑制零点漂移、获得较高的增益。
3.2.2 差分放大电路的结构
- 差分放大电路由差分输入对管M1、M2，电流镜负载M3、M4及偏置电流管M5组成。
- M5为其提供恒定的偏置电流，M1和M2将差分输入电压转换为差分电流，M3和M4将差分电流转换成电压输出。

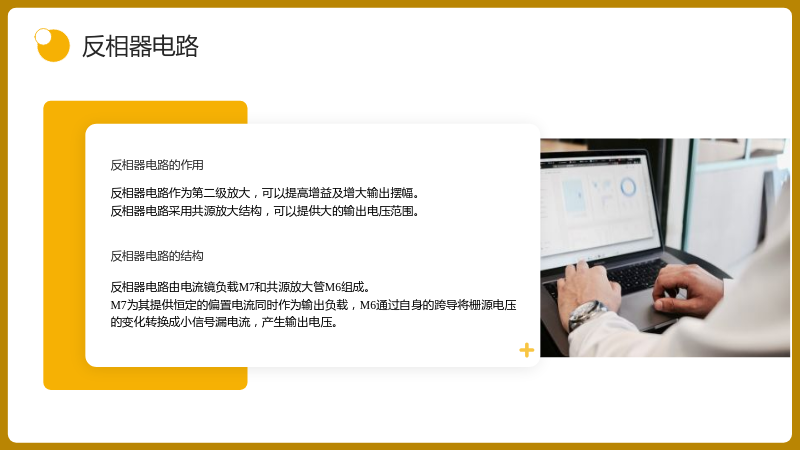

3.3 反相器电路
3.3.1 反相器电路的作用
- 反相器电路作为第二级放大，可以提高增益及增大输出摆幅。
- 反相器电路采用共源放大结构，可以提供大的输出电压范围。
3.3.2 反相器电路的结构
- 反相器电路由电流镜负载M7和共源放大管M6组成。
- M7为其提供恒定的偏置电流同时作为输出负载，M6通过自身的跨导将栅源电压的变化转换成小信号漏电流，产生输出电压。

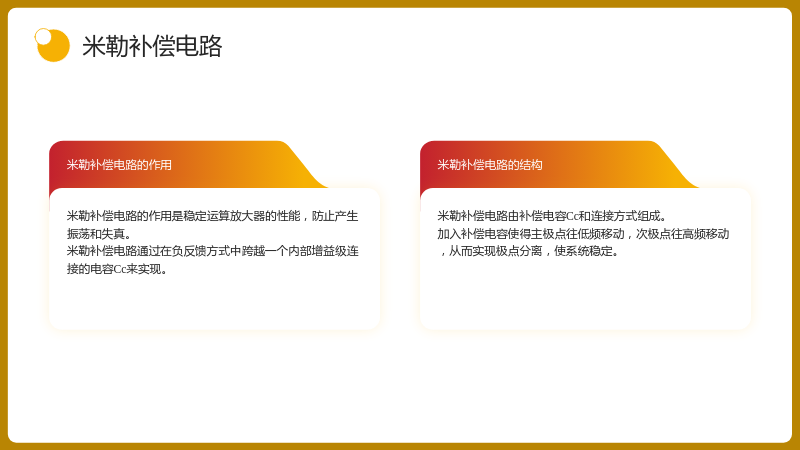

3.4 米勒补偿电路
3.4.1 米勒补偿电路的作用
- 米勒补偿电路的作用是稳定运算放大器的性能，防止产生振荡和失真。
- 米勒补偿电路通过在负反馈方式中跨越一个内部增益级连接的电容Cc来实现。
3.4.2 米勒补偿电路的结构
- 米勒补偿电路由补偿电容Cc和连接方式组成。
- 加入补偿电容使得主极点往低频移动，次极点往高频移动，从而实现极点分离，使系统稳定。
4. 电路性能指标及其分析

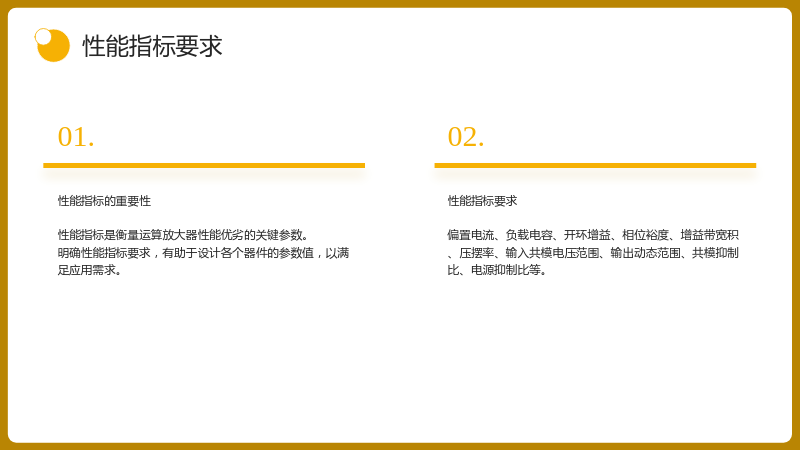

4.1 性能指标要求
4.1.1 性能指标的重要性
- 性能指标是衡量运算放大器性能优劣的关键参数。
- 明确性能指标要求，有助于设计各个器件的参数值，以满足应用需求。
4.1.2 性能指标要求
- 偏置电流、负载电容、开环增益、相位裕度、增益带宽积、压摆率、输入共模电压范围、输出动态范围、共模抑制比、电源抑制比等。
4.2 指标参数分析
4.2.1 开环增益Av
- 开环增益是运算放大器开环时的低频放大倍数。
- 通过调整M2、M6的跨导、偏置电流以及过驱动电压可以改变开环增益。
4.2.2 增益带宽积GBW
- 增益带宽积是运算放大器能够正常工作的频率范围上限。
- 通过调整M2的跨导可以改变增益带宽积。
4.2.3 相位裕度PM
- 相位裕度用于衡量反馈系统的稳定性。
- 通过调整零点位置，可以改变相位裕度，使系统获得好的稳定性。
4.2.4 压摆率SR
- 压摆率是衡量运算放大器响应速度的参数。
- 通过调整M2的跨导和偏置电流，可以改变压摆率。
4.2.5 共模输入范围ICMR
- 共模输入范围是指运算放大器能够正常工作的共模输入电压范围。
- 通过调整偏置电路和差分放大电路的参数，可以改变共模输入范围。
4.2.6 动态输出范围OS
- 动态输出范围是指运算放大器能够正常工作的输出电压范围。
- 通过调整反相器电路的参数，可以改变动态输出范围。
4.2.7 共模抑制比CMRR
- 共模抑制比是指运算放大器抑制共模信号的能力。
- 通过调整差分放大电路的参数，可以改变共模抑制比。
4.2.8 电源抑制比PSRR
- 电源抑制比是指运算放大器抑制电源噪声的能力。
- 通过调整偏置电路和反相器电路的参数，可以改变电源抑制比。
5. 电路参数设计

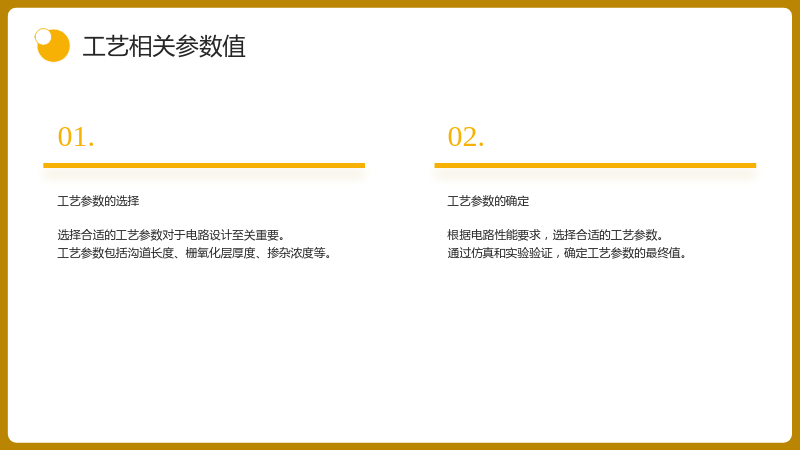

5.1 工艺相关参数值
5.1.1 工艺参数的选择
- 选择合适的工艺参数对于电路设计至关重要。
- 工艺参数包括沟道长度、栅氧化层厚度、掺杂浓度等。
5.1.2 工艺参数的确定
- 根据电路性能要求，选择合适的工艺参数。
- 通过仿真和实验验证，确定工艺参数的最终值。

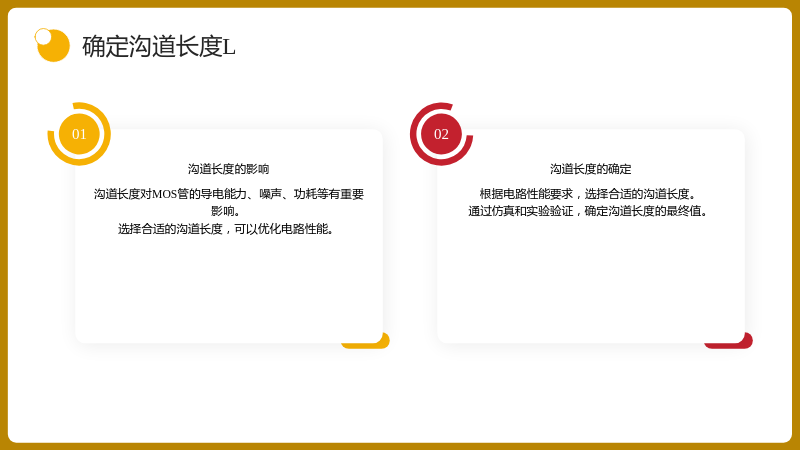

5.2 确定沟道长度L
5.2.1 沟道长度的影响
- 沟道长度对MOS管的导电能力、噪声、功耗等有重要影响。
- 选择合适的沟道长度，可以优化电路性能。
5.2.2 沟道长度的确定
- 根据电路性能要求，选择合适的沟道长度。
- 通过仿真和实验验证，确定沟道长度的最终值。

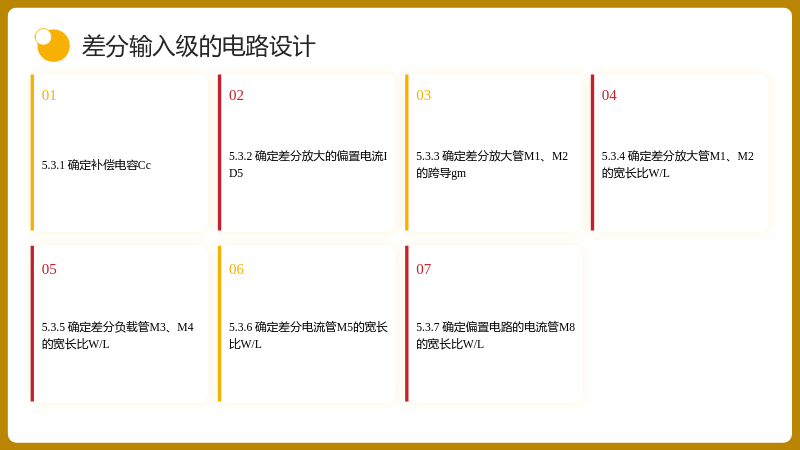

5.3 差分输入级的电路设计
5.3.1 确定补偿电容Cc
5.3.2 确定差分放大的偏置电流ID5
5.3.3 确定差分放大管M1、M2的跨导gm
5.3.4 确定差分放大管M1、M2的宽长比W/L
5.3.5 确定差分负载管M3、M4的宽长比W/L
5.3.6 确定差分电流管M5的宽长比W/L
5.3.7 确定偏置电路的电流管M8的宽长比W/L

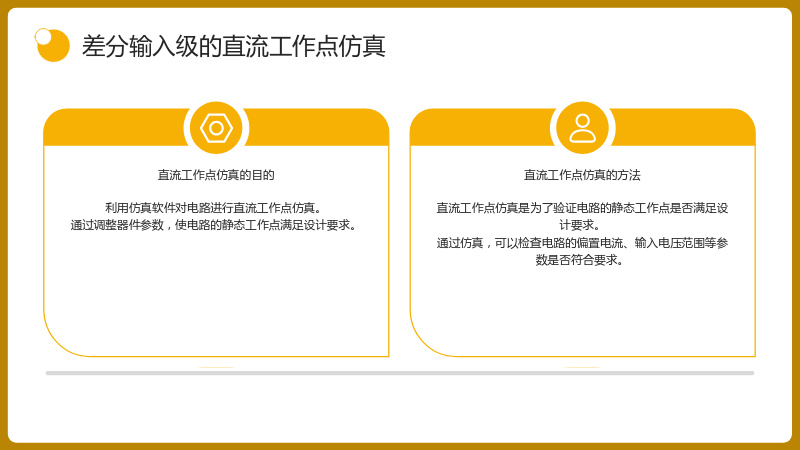

5.4 差分输入级的直流工作点仿真
5.4.1 直流工作点仿真的目的
- 直流工作点仿真是为了验证电路的静态工作点是否满足设计要求。
- 通过仿真，可以检查电路的偏置电流、输入电压范围等参数是否符合要求。
5.4.2 直流工作点仿真的方法
- 利用仿真软件对电路进行直流工作点仿真。
- 通过调整器件参数，使电路的静态工作点满足设计要求。

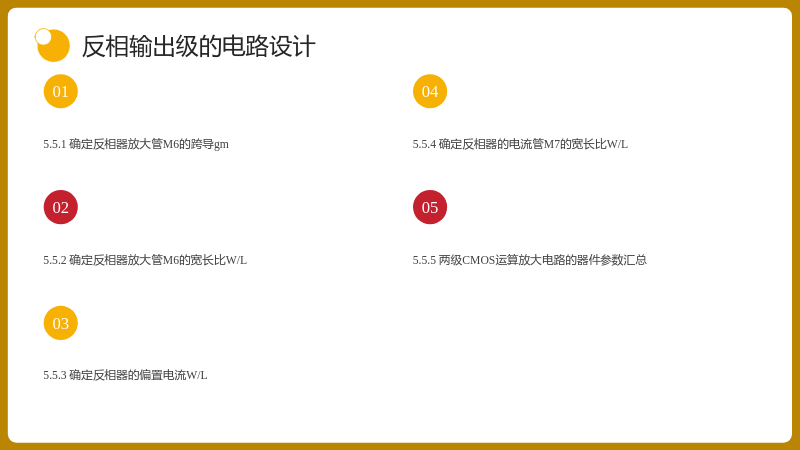

5.5 反相输出级的电路设计
5.5.1 确定反相器放大管M6的跨导gm
5.5.2 确定反相器放大管M6的宽长比W/L
5.5.3 确定反相器的偏置电流W/L
5.5.4 确定反相器的电流管M7的宽长比W/L
5.5.5 两级CMOS运算放大电路的器件参数汇总
6. 电路性能仿真

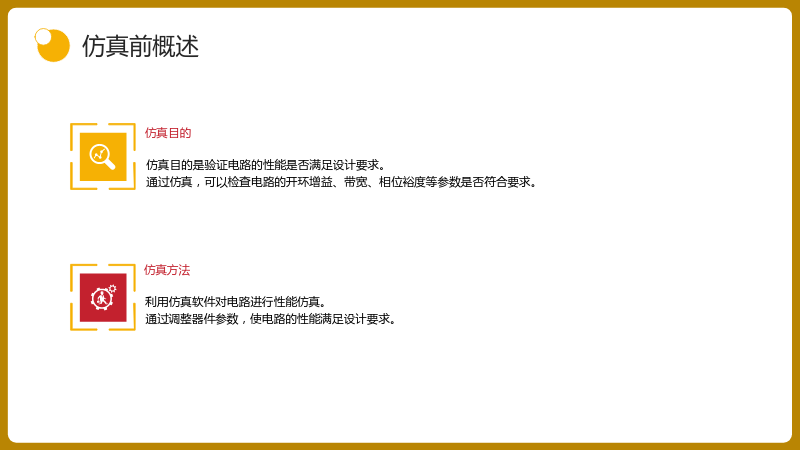

6.1 仿真前概述
6.1.1 仿真目的
- 仿真目的是验证电路的性能是否满足设计要求。
- 通过仿真，可以检查电路的开环增益、带宽、相位裕度等参数是否符合要求。
6.1.2 仿真方法
- 利用仿真软件对电路进行性能仿真。
- 通过调整器件参数，使电路的性能满足设计要求。
