管壳式换热器制造工艺分析与改进的思路措施及发展方向

1. 管壳式换热器概述

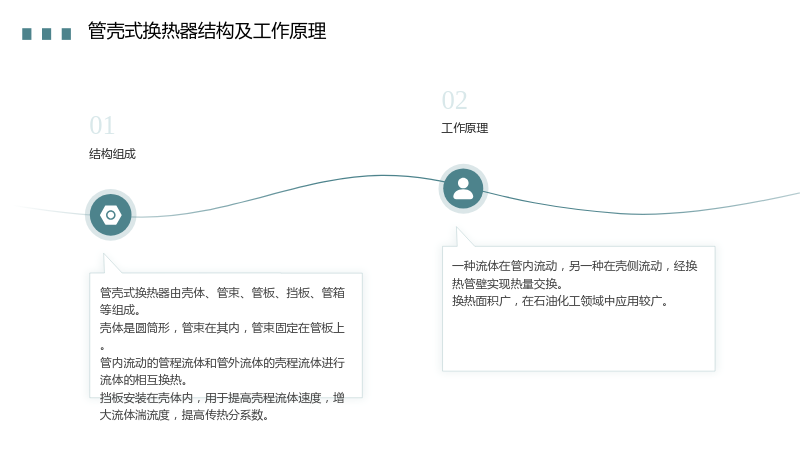

1.1 管壳式换热器结构及工作原理

1.1.1 结构组成

• 管壳式换热器由壳体、管束、管板、挡板、管箱等组成。
• 壳体是圆筒形，管束在其内，管束固定在管板上。
• 管内流动的管程流体和管外流体的壳程流体进行流体的相互换热。
• 挡板安装在壳体内，用于提高壳程流体速度，增大流体湍流度，提高传热分系数。

1.1.2 工作原理

• 一种流体在管内流动，另一种在壳侧流动，经换热管壁实现热量交换。
• 换热面积广，在石油化工领域中应用较广。

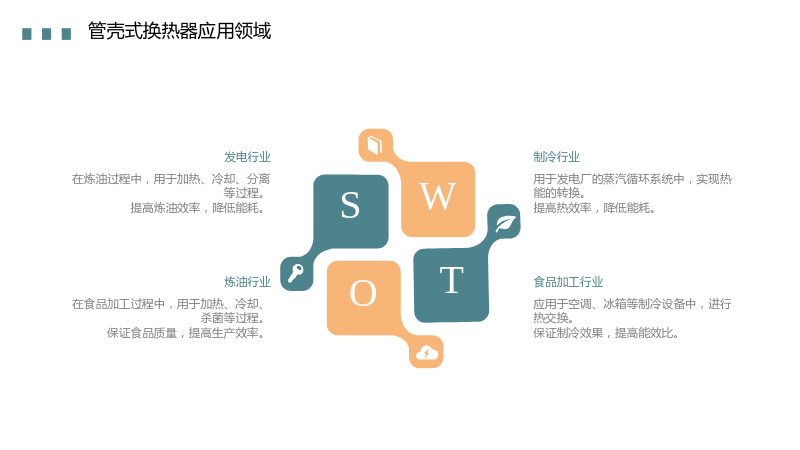

1.2 管壳式换热器应用领域

1.2.1 发电行业

• 用于发电厂的蒸汽循环系统中，实现热能的转换。
• 提高热效率，降低能耗。

1.2.2 制冷行业

• 应用于空调、冰箱等制冷设备中，进行热交换。
• 保证制冷效果，提高能效比。

1.2.3 炼油行业

• 在炼油过程中，用于加热、冷却、分离等过程。
• 提高炼油效率，降低能耗。

1.2.4 食品加工行业

• 在食品加工过程中，用于加热、冷却、杀菌等过程。
• 保证食品质量，提高生产效率。

2. 管壳式换热器制造工艺分析

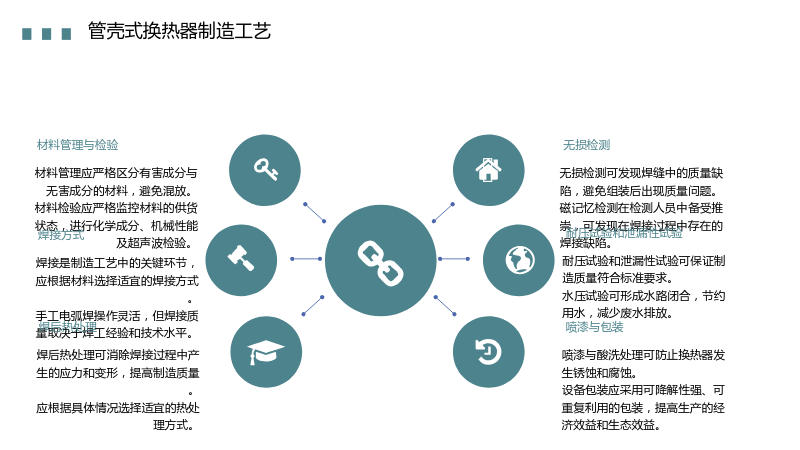

2.1 管壳式换热器制造工艺

2.1.1 材料管理与检验

• 材料管理应严格区分有害成分与无害成分的材料，避免混放。
• 材料检验应严格监控材料的供货状态，进行化学成分、机械性能及超声波检验。

2.1.2 焊接方式

• 焊接是制造工艺中的关键环节，应根据材料选择适宜的焊接方式。
• 手工电弧焊操作灵活，但焊接质量取决于焊工经验和技术水平。

2.1.3 焊后热处理

• 焊后热处理可消除焊接过程中产生的应力和变形，提高制造质量。
• 应根据具体情况选择适宜的热处理方式。

2.1.4 无损检测

• 无损检测可发现焊缝中的质量缺陷，避免组装后出现质量问题。
• 磁记忆检测在检测人员中备受推崇，可发现在焊接过程中存在的焊接缺陷。

2.1.5 耐压试验和泄漏性试验

• 耐压试验和泄漏性试验可保证制造质量符合标准要求。
• 水压试验可形成水路闭合，节约用水，减少废水排放。

2.1.6 喷漆与包装

• 喷漆与酸洗处理可防止换热器发生锈蚀和腐蚀。
• 设备包装应采用可降解性强、可重复利用的包装，提高生产的经济效益和生态效益。

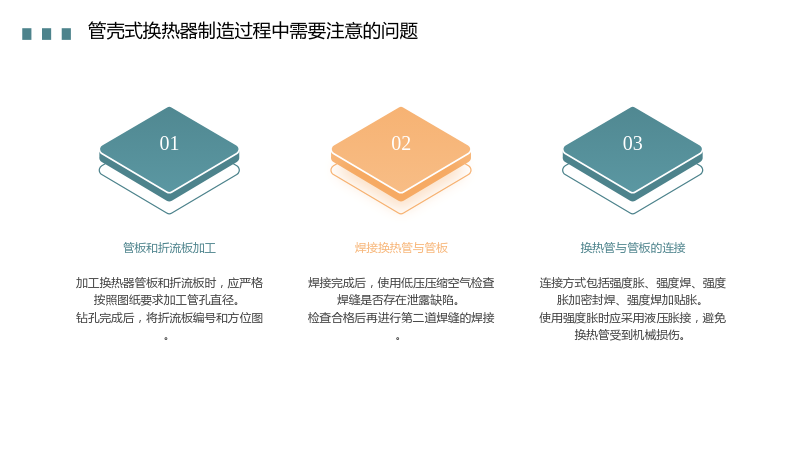

2.2 管壳式换热器制造过程中需要注意的问题

2.2.1 管板和折流板加工

• 加工换热器管板和折流板时，应严格按照图纸要求加工管孔直径。
• 钻孔完成后，将折流板编号和方位图。

2.2.2 焊接换热管与管板

• 焊接完成后，使用低压压缩空气检查焊缝是否存在泄露缺陷。
• 检查合格后再进行第二道焊缝的焊接。

2.2.3 换热管与管板的连接

• 连接方式包括强度胀、强度焊、强度胀加密封焊、强度焊加贴胀。
• 使用强度胀时应采用液压胀接，避免换热管受到机械损伤。

3. 改进思路及措施

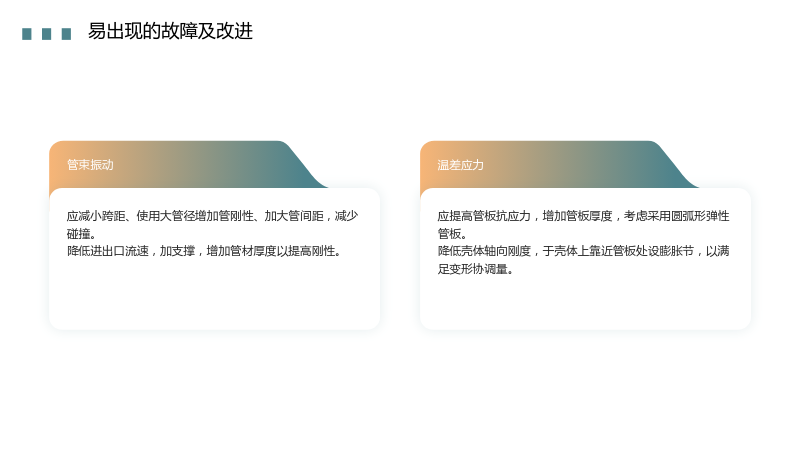

3.1 易出现的故障及改进

3.1.1 管束振动

• 应减小跨距、使用大管径增加管刚性、加大管间距，减少碰撞。
• 降低进出口流速，加支撑，增加管材厚度以提高刚性。

3.1.2 温差应力

• 应提高管板抗应力，增加管板厚度，考虑采用圆弧形弹性管板。
• 降低壳体轴向刚度，于壳体上靠近管板处设膨胀节，以满足变形协调量。

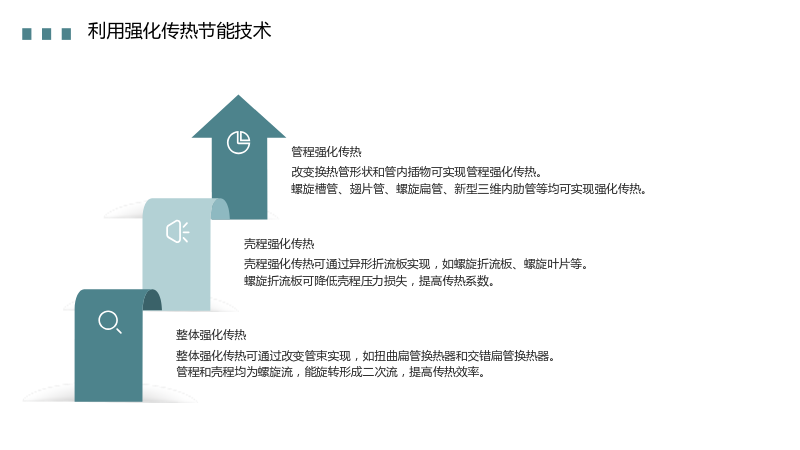

3.2 利用强化传热节能技术

3.2.1 管程强化传热

• 改变换热管形状和管内插物可实现管程强化传热。
• 螺旋槽管、翅片管、螺旋扁管、新型三维内肋管等均可实现强化传热。

3.2.2 壳程强化传热

• 壳程强化传热可通过异形折流板实现，如螺旋折流板、螺旋叶片等。
• 螺旋折流板可降低壳程压力损失，提高传热系数。

3.2.3 整体强化传热

• 整体强化传热可通过改变管束实现，如扭曲扁管换热器和交错扁管换热器。
• 管程和壳程均为螺旋流，能旋转形成二次流，提高传热效率。

4. 改进发展方向

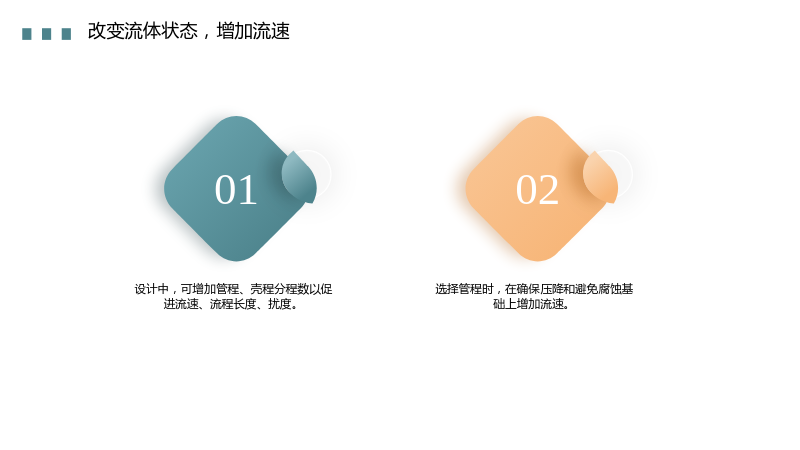

4.1 改变流体状态，增加流速

• 设计中，可增加管程、壳程分程数以促进流速、流程长度、扰度。
• 选择管程时，在确保压降和避免腐蚀基础上增加流速。

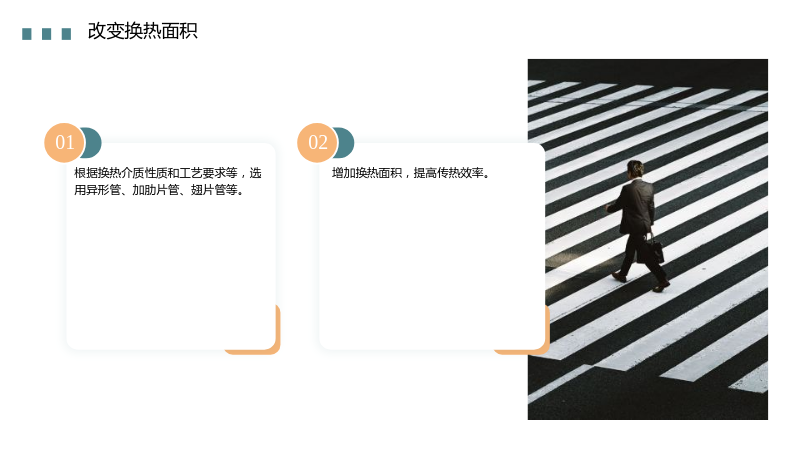

4.2 改变换热面积

• 根据换热介质性质和工艺要求等，选用异形管、加肋片管、翅片管等。
• 增加换热面积，提高传热效率。

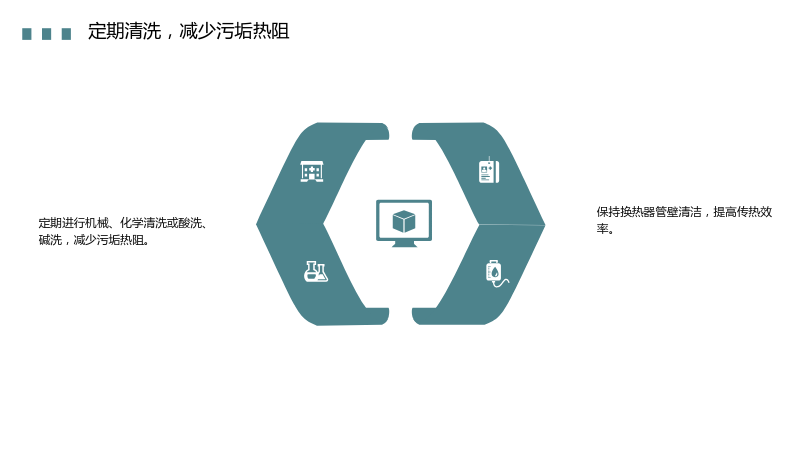

4.3 定期清洗，减少污垢热阻

• 定期进行机械、化学清洗或酸洗、碱洗，减少污垢热阻。
• 保持换热器管壁清洁，提高传热效率。

5. 总结

管壳式换热器作为热加工过程设备，在多个行业中发挥着重要作用。通过对制造工艺的分析，可以找出常见故障并采取针对性的改进措施。利用强化传热节能技术，可以提高换热器的传热效率，实现节能环保效应。在未来的发展中，应继续深入研究，从流体状态、换热面积和定期清洗等方面进行改进，以进一步提高换热器的性能和应用效果。
