场效应管参数说明

1. 场效应管简介

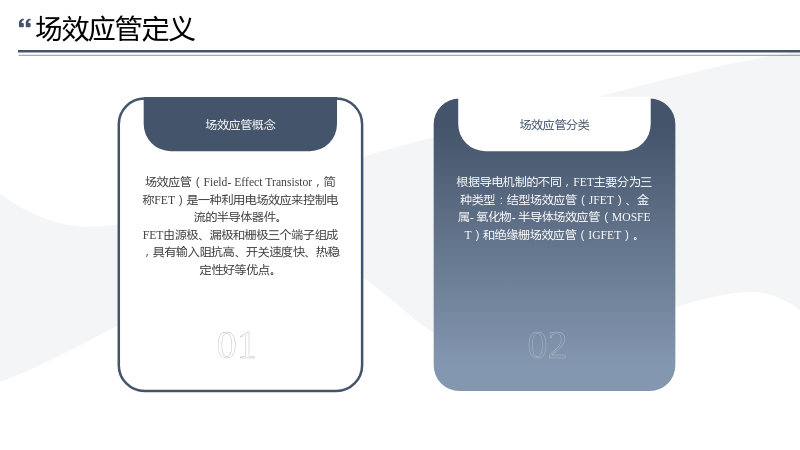

1.1 场效应管定义

1.1.1 场效应管概念

• 场效应管（Field-Effect Transistor，简称FET）是一种利用电场效应来控制电流的半导体器件。
• FET由源极、漏极和栅极三个端子组成，具有输入阻抗高、开关速度快、热稳定性好等优点。

1.1.2 场效应管分类

• 根据导电机制的不同，FET主要分为三种类型：结型场效应管（JFET）、金属-氧化物-半导体场效应管（MOSFET）和绝缘栅场效应管（IGFET）。

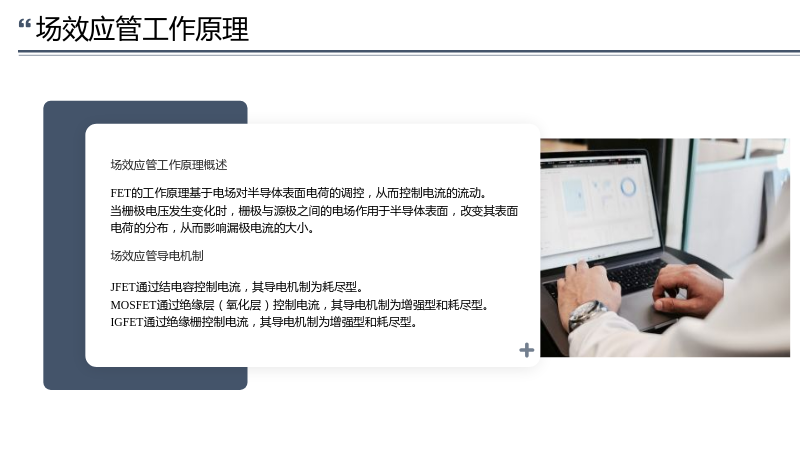

1.2 场效应管工作原理

1.2.1 场效应管工作原理概述

• FET的工作原理基于电场对半导体表面电荷的调控，从而控制电流的流动。
• 当栅极电压发生变化时，栅极与源极之间的电场作用于半导体表面，改变其表面电荷的分布，从而影响漏极电流的大小。

1.2.2 场效应管导电机制

• JFET通过结电容控制电流，其导电机制为耗尽型。
• MOSFET通过绝缘层（氧化层）控制电流，其导电机制为增强型和耗尽型。
• IGFET通过绝缘栅控制电流，其导电机制为增强型和耗尽型。

2. 场效应管主要参数

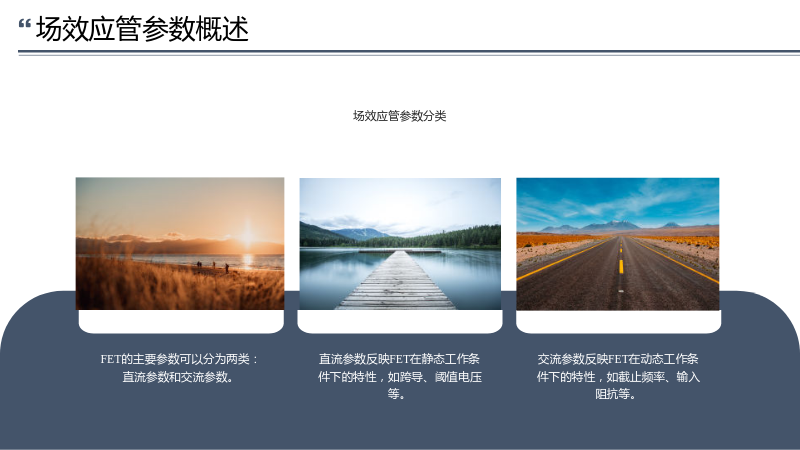

2.1 场效应管参数概述

2.1.1 场效应管参数分类

• FET的主要参数可以分为两类：直流参数和交流参数。
• 直流参数反映FET在静态工作条件下的特性，如跨导、阈值电压等。
• 交流参数反映FET在动态工作条件下的特性，如截止频率、输入阻抗等。

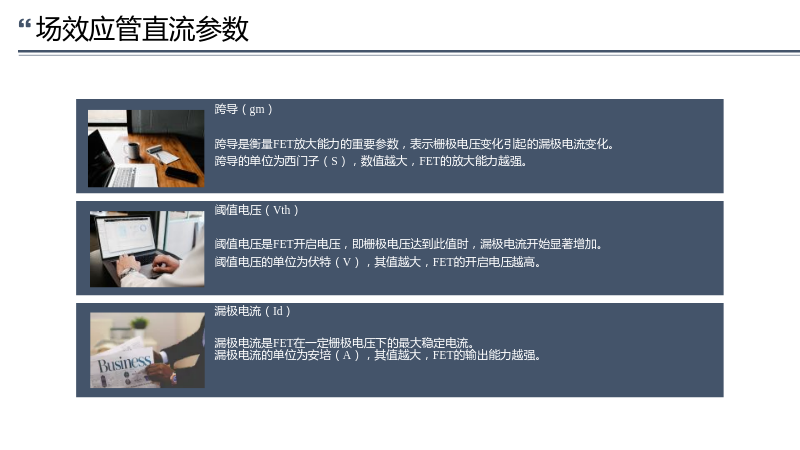

2.2 场效应管直流参数

2.2.1 跨导（gm）

• 跨导是衡量FET放大能力的重要参数，表示栅极电压变化引起的漏极电流变化。
• 跨导的单位为西门子（S），数值越大，FET的放大能力越强。

2.2.2 阈值电压（Vth）

• 阈值电压是FET开启电压，即栅极电压达到此值时，漏极电流开始显著增加。
• 阈值电压的单位为伏特（V），其值越大，FET的开启电压越高。

2.2.3 漏极电流（Id）

• 漏极电流是FET在一定栅极电压下的最大稳定电流。
• 漏极电流的单位为安培（A），其值越大，FET的输出能力越强。

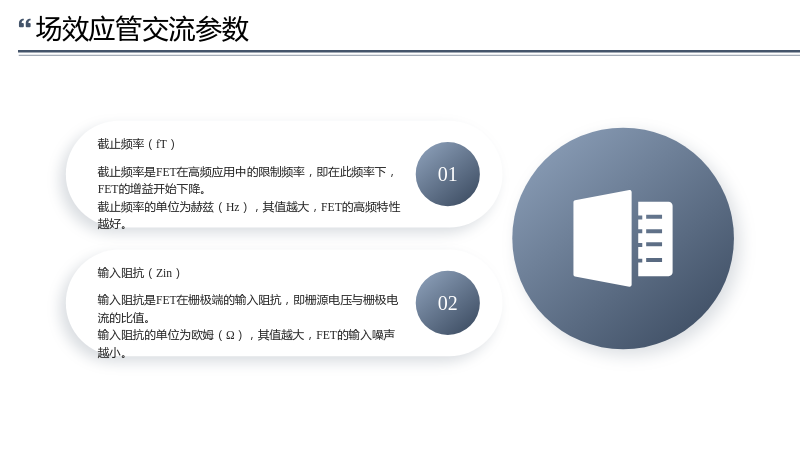

2.3 场效应管交流参数

2.3.1 截止频率（fT）

• 截止频率是FET在高频应用中的限制频率，即在此频率下，FET的增益开始下降。
• 截止频率的单位为赫兹（Hz），其值越大，FET的高频特性越好。

2.3.2 输入阻抗（Zin）

• 输入阻抗是FET在栅极端的输入阻抗，即栅源电压与栅极电流的比值。
• 输入阻抗的单位为欧姆（Ω），其值越大，FET的输入噪声越小。

3. 场效应管应用领域

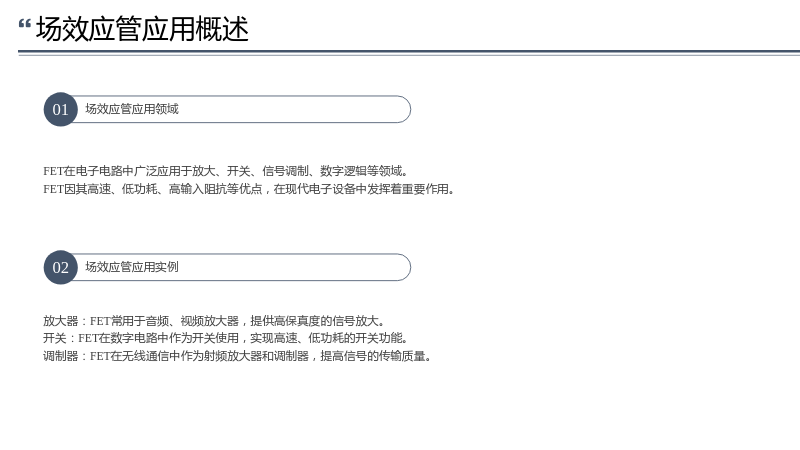

3.1 场效应管应用概述

3.1.1 场效应管应用领域

• FET在电子电路中广泛应用于放大、开关、信号调制、数字逻辑等领域。
• FET因其高速、低功耗、高输入阻抗等优点，在现代电子设备中发挥着重要作用。

3.1.2 场效应管应用实例

• 放大器：FET常用于音频、视频放大器，提供高保真度的信号放大。
• 开关：FET在数字电路中作为开关使用，实现高速、低功耗的开关功能。
• 调制器：FET在无线通信中作为射频放大器和调制器，提高信号的传输质量。

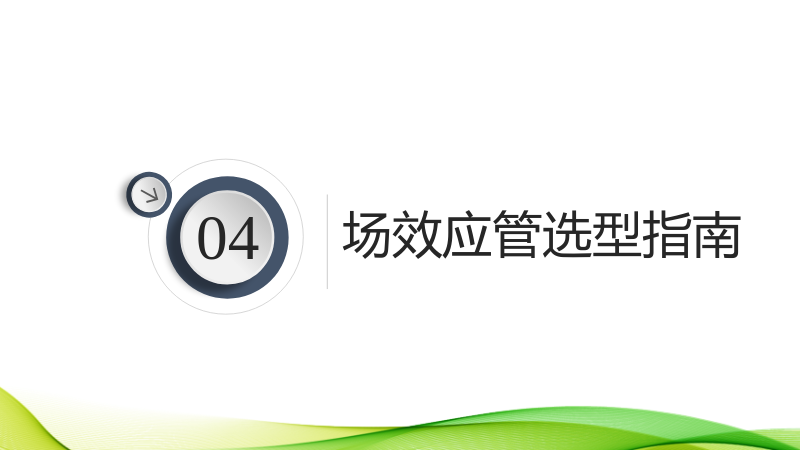

4. 场效应管选型指南

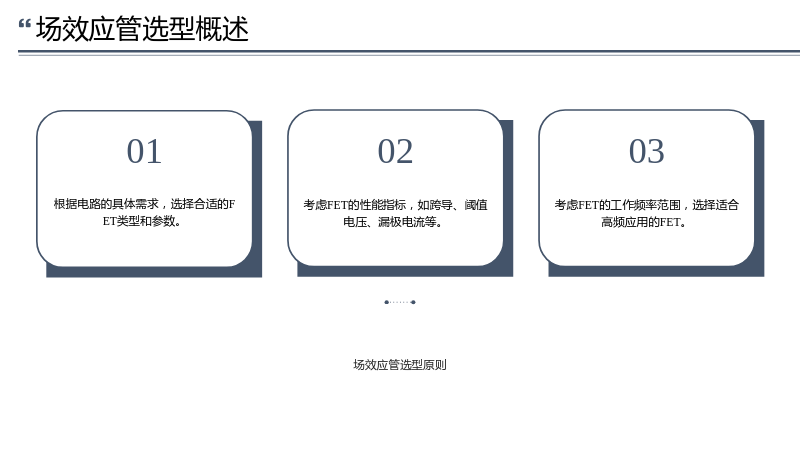

4.1 场效应管选型概述

4.1.1 场效应管选型原则

• 根据电路的具体需求，选择合适的FET类型和参数。
• 考虑FET的性能指标，如跨导、阈值电压、漏极电流等。
• 考虑FET的工作频率范围，选择适合高频应用的FET。

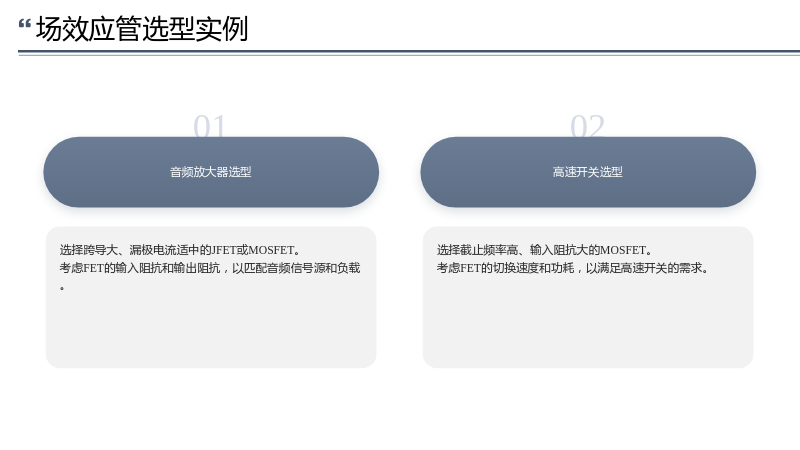

4.2 场效应管选型实例

4.2.1 音频放大器选型

• 选择跨导大、漏极电流适中的JFET或MOSFET。
• 考虑FET的输入阻抗和输出阻抗，以匹配音频信号源和负载。

4.2.2 高速开关选型

• 选择截止频率高、输入阻抗大的MOSFET。
• 考虑FET的切换速度和功耗，以满足高速开关的需求。

5. 场效应管测试与维护

5.1 场效应管测试概述

5.1.1 场效应管测试方法

• 利用万用表、半导体测试仪等设备，对FET进行直流参数和交流参数的测试。
• 测试结果可以反映FET的性能和质量，为电路设计和故障排除提供依据。

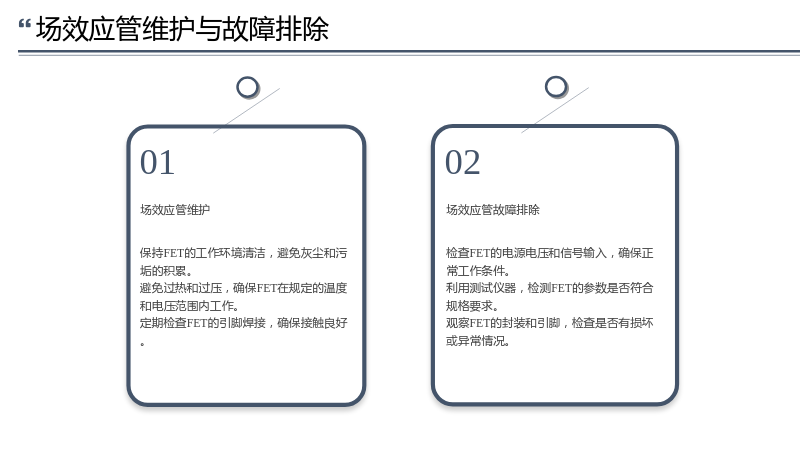

5.2 场效应管维护与故障排除

5.2.1 场效应管维护

• 保持FET的工作环境清洁，避免灰尘和污垢的积累。
• 避免过热和过压，确保FET在规定的温度和电压范围内工作。
• 定期检查FET的引脚焊接，确保接触良好。

5.2.2 场效应管故障排除

• 检查FET的电源电压和信号输入，确保正常工作条件。
• 利用测试仪器，检测FET的参数是否符合规格要求。
• 观察FET的封装和引脚，检查是否有损坏或异常情况。
