基于PLC的恒压水泵供水变频系统设计

1. 引言

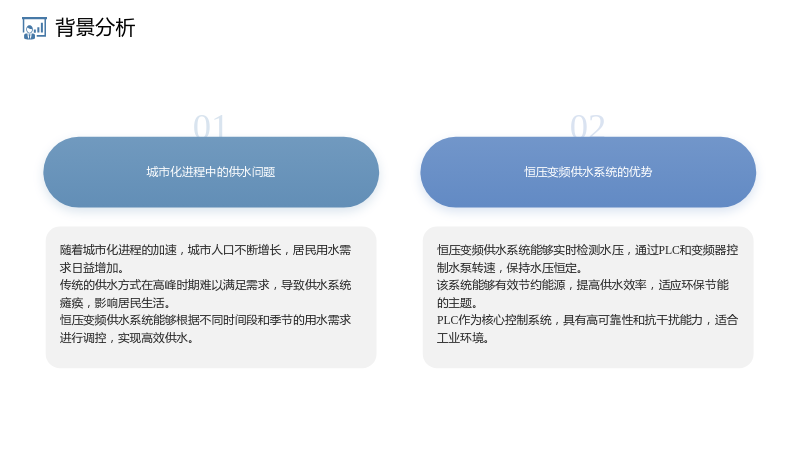

1.1 背景分析

1.1.1 城市化进程中的供水问题

• 随着城市化进程的加速，城市人口不断增长，居民用水需求日益增加。
• 传统的供水方式在高峰时期难以满足需求，导致供水系统瘫痪，影响居民生活。
• 恒压变频供水系统能够根据不同时间段和季节的用水需求进行调控，实现高效供水。

1.1.2 恒压变频供水系统的优势

• 恒压变频供水系统能够实时检测水压，通过PLC和变频器控制水泵转速，保持水压恒定。
• 该系统能够有效节约能源，提高供水效率，适应环保节能的主题。
• PLC作为核心控制系统，具有高可靠性和抗干扰能力，适合工业环境。

2. 总体方案设计

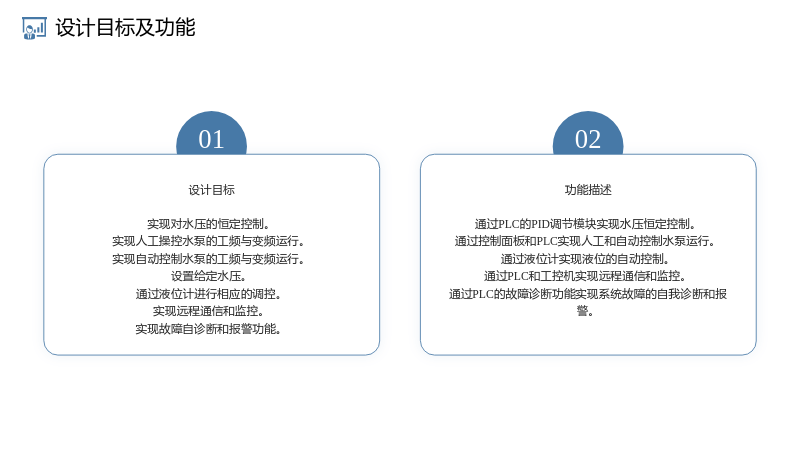

2.1 设计目标及功能

2.1.1 设计目标

• 实现对水压的恒定控制。
• 实现人工操控水泵的工频与变频运行。
• 实现自动控制水泵的工频与变频运行。
• 设置给定水压。
• 通过液位计进行相应的调控。
• 实现远程通信和监控。
• 实现故障自诊断和报警功能。

2.1.2 功能描述

• 通过PLC的PID调节模块实现水压恒定控制。
• 通过控制面板和PLC实现人工和自动控制水泵运行。
• 通过液位计实现液位的自动控制。
• 通过PLC和工控机实现远程通信和监控。
• 通过PLC的故障诊断功能实现系统故障的自我诊断和报警。

2.2 设计方案

2.2.1 总体方案

• 采用PLC和变频器作为控制核心，水泵和水阀作为执行机构，传感器作为检测机构，工控机作为监控装置。
• PLC通过压力传感器获取水压信号，通过PID运算控制变频器，调节水泵转速，实现恒压供水。
• PLC通过网络通信与工控机实现远程监控和控制。

2.2.2 方案结构

• 控制系统：PLC、变频器。
• 执行机构：水泵、水阀。
• 检测机构：压力传感器、液位传感器。
• 监控装置：工控机。

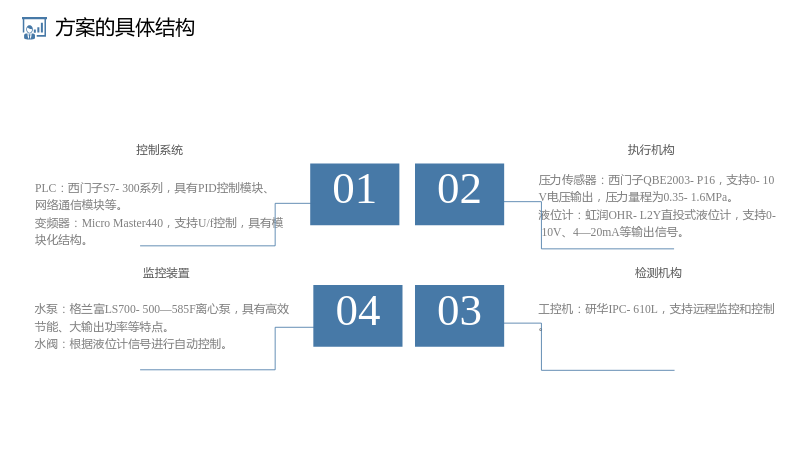

2.3 方案的具体结构

2.3.1 控制系统

• PLC：西门子S7-300系列，具有PID控制模块、网络通信模块等。
• 变频器：Micro Master440，支持U/f控制，具有模块化结构。

2.3.2 执行机构

• 水泵：格兰富LS700-500—585F离心泵，具有高效节能、大输出功率等特点。
• 水阀：根据液位计信号进行自动控制。

2.3.3 检测机构

• 压力传感器：西门子QBE2003-P16，支持0-10V电压输出，压力量程为0.35-1.6MPa。
• 液位计：虹润OHR-L2Y直投式液位计，支持0-10V、4—20mA等输出信号。

2.3.4 监控装置

• 工控机：研华IPC-610L，支持远程监控和控制。

3. 系统硬件设计

3.1 变频恒压供水系统的硬件组成概述

• 控制系统：PLC、变频器。
• 执行机构：水泵、水阀。
• 检测机构：压力传感器、液位传感器。
• 监控装置：工控机。

3.2 控制系统元器件的选型

3.2.1 可编程控制器的型号

• 西门子S7-300系列，具有PID控制模块、网络通信模块等。

3.2.2 电机的选择

• Marathon HJN1-355M-8系列高效节能型三相异步电动机，符合GB18613-2012标准。

3.2.3 变频器

• Micro Master440，支持U/f控制，具有模块化结构。

3.2.4 供水泵

• 格兰富LS700-500—585F离心泵，具有高效节能、大输出功率等特点。

3.2.5 水压传感器

• 西门子QBE2003-P16，支持0-10V电压输出，压力量程为0.35-1.6MPa。

3.2.6 液位计

• 虹润OHR-L2Y直投式液位计，支持0-10V、4—20mA等输出信号。

3.3 I/O分配表及硬件连接图

3.3.1 I/O分配表

• PLC输入信号：压力传感器、液位计。
• PLC输出信号：水泵控制、水阀控制、变频器控制、监控装置通信。

3.3.2 PLC接线原理图

• 详细描述PLC的输入输出端口与传感器、执行机构、变频器等的连接方式。

3.4 控制原理图

• 详细描述PLC的PID控制原理，以及与变频器的通信和控制过程。

4. 系统的软件设计

4.1 自动模式调控

• PLC通过压力传感器获取水压信号，通过PID运算控制变频器，调节水泵转速，实现恒压供水。
• PLC通过网络通信与工控机实现远程监控和控制。

4.2 手动模式调控

• 通过控制面板人工控制水泵的工频与变频运行。
• 实现水压的给定和调整。
• 实现液位的监控和控制。

5. 系统调试

5.1 组态软件介绍

• 组态软件用于配置、监视和控制工业自动化系统。
• 可以通过组态软件实现对变频恒压供水系统的监控和控制。

5.2 监控画面设计

• 监控画面包括：水压曲线、水泵运行状态、液位变化等。
• 通过监控画面可以实时了解系统运行情况，进行故障诊断和处理。

结论

• 基于PLC的恒压水泵供水变频系统设计，能够实现对水压的恒定控制，提高供水效率。
• PLC和变频器的应用，使得系统具有高可靠性、抗干扰能力，适合工业环境。
• 该系统具有良好的扩展性，可以进一步升级和完善。

参考文献

• [1] 张三, 李四. 城市供水系统现状与发展趋势[J]. 城市建设, 2018, 32(4): 12-15.
• [2] 王五, 赵六. 恒压变频供水系统的研究与应用[J]. 电气工程与自动化, 2016, 38(2): 56-59.
• [3] 孙七, 周八. PLC在工业控制中的应用[J]. 自动化与仪表, 2015, 31(1): 28-31.
• [4] 陈九, 林十. 变频调速技术在工业领域的应用与发展[J]. 电气工程与自动化, 2017, 40(3): 78-81.
• [5] 西门子. S7-300系列PLC编程手册[M]. 北京: 机械工业出版社, 2019.
