第十二届全国光电设计大赛理论方案报告

1. 作品设计基础

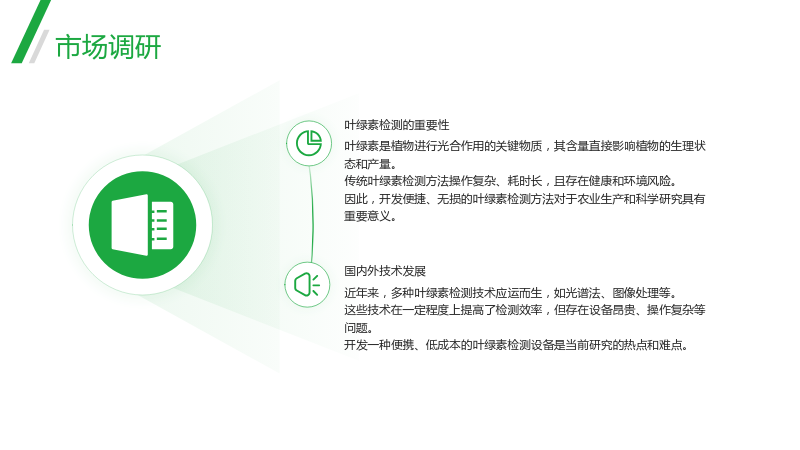

1.1 市场调研

1.1.1 叶绿素检测的重要性

• 叶绿素是植物进行光合作用的关键物质，其含量直接影响植物的生理状态和产量。
• 传统叶绿素检测方法操作复杂、耗时长，且存在健康和环境风险。
• 因此，开发便捷、无损的叶绿素检测方法对于农业生产和科学研究具有重要意义。

1.1.2 国内外技术发展

• 近年来，多种叶绿素检测技术应运而生，如光谱法、图像处理等。
• 这些技术在一定程度上提高了检测效率，但存在设备昂贵、操作复杂等问题。
• 开发一种便携、低成本的叶绿素检测设备是当前研究的热点和难点。

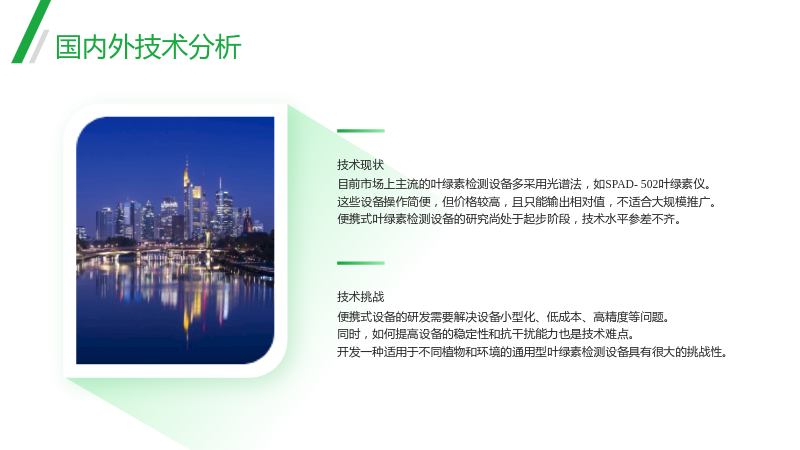

1.2 国内外技术分析

1.2.1 技术现状

• 目前市场上主流的叶绿素检测设备多采用光谱法，如SPAD-502叶绿素仪。
• 这些设备操作简便，但价格较高，且只能输出相对值，不适合大规模推广。
• 便携式叶绿素检测设备的研究尚处于起步阶段，技术水平参差不齐。

1.2.2 技术挑战

• 便携式设备的研发需要解决设备小型化、低成本、高精度等问题。
• 同时，如何提高设备的稳定性和抗干扰能力也是技术难点。
• 开发一种适用于不同植物和环境的通用型叶绿素检测设备具有很大的挑战性。

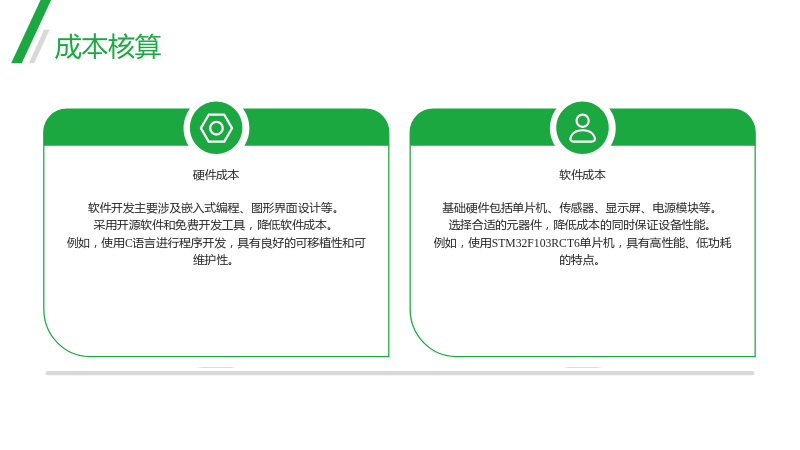

1.3 成本核算

1.3.1 硬件成本

• 基础硬件包括单片机、传感器、显示屏、电源模块等。
• 选择合适的元器件，降低成本的同时保证设备性能。
• 例如，使用STM32F103RCT6单片机，具有高性能、低功耗的特点。

1.3.2 软件成本

• 软件开发主要涉及嵌入式编程、图形界面设计等。
• 采用开源软件和免费开发工具，降低软件成本。
• 例如，使用C语言进行程序开发，具有良好的可移植性和可维护性。

2. 系统总体结构设计与原理

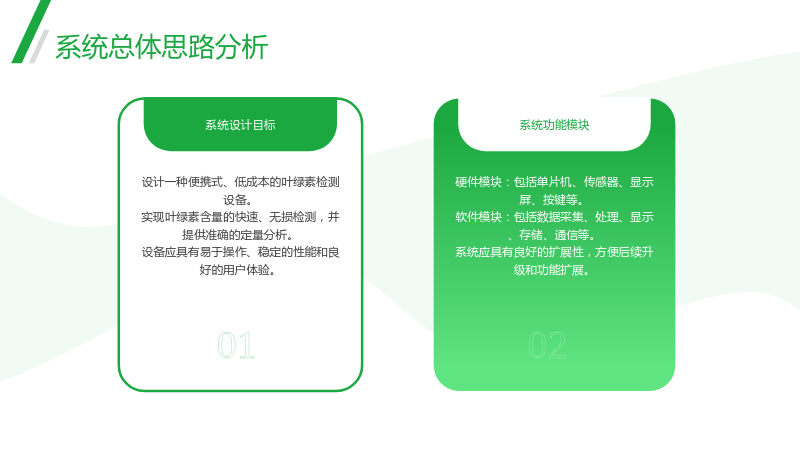

2.1 系统总体思路分析

2.1.1 系统设计目标

• 设计一种便携式、低成本的叶绿素检测设备。
• 实现叶绿素含量的快速、无损检测，并提供准确的定量分析。
• 设备应具有易于操作、稳定的性能和良好的用户体验。

2.1.2 系统功能模块

• 硬件模块：包括单片机、传感器、显示屏、按键等。
• 软件模块：包括数据采集、处理、显示、存储、通信等。
• 系统应具有良好的扩展性，方便后续升级和功能扩展。

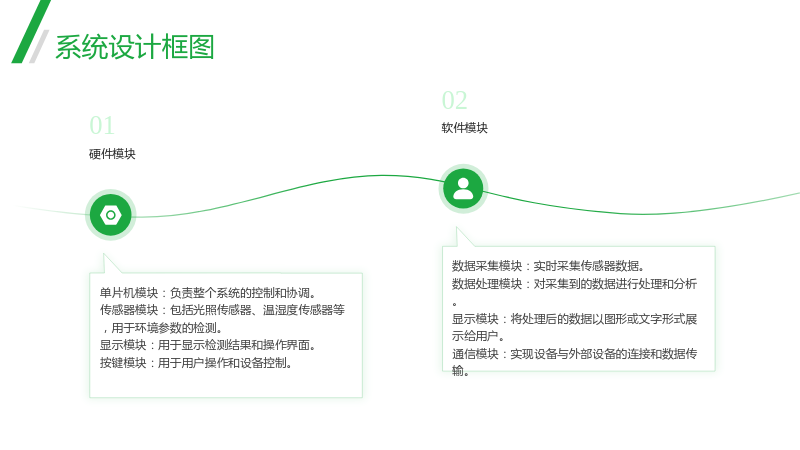

2.2 系统设计框图

2.2.1 硬件模块

• 单片机模块：负责整个系统的控制和协调。
• 传感器模块：包括光照传感器、温湿度传感器等，用于环境参数的检测。
• 显示模块：用于显示检测结果和操作界面。
• 按键模块：用于用户操作和设备控制。

2.2.2 软件模块

• 数据采集模块：实时采集传感器数据。
• 数据处理模块：对采集到的数据进行处理和分析。
• 显示模块：将处理后的数据以图形或文字形式展示给用户。
• 通信模块：实现设备与外部设备的连接和数据传输。

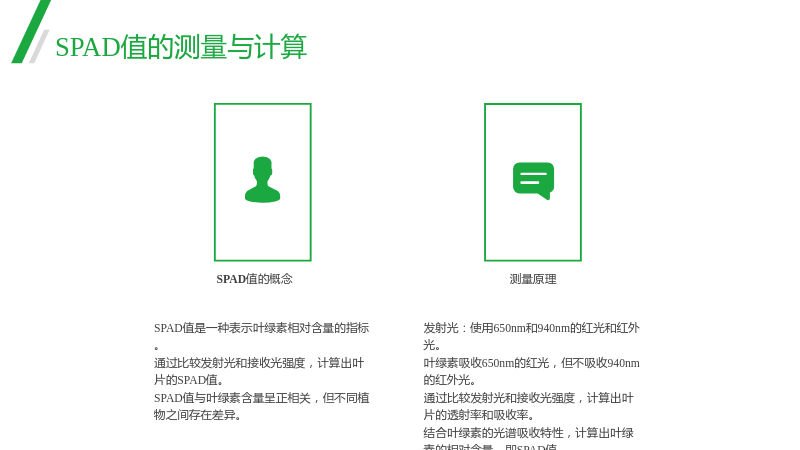

2.3 SPAD值的测量与计算

2.3.1 SPAD值的概念

• SPAD值是一种表示叶绿素相对含量的指标。
• 通过比较发射光和接收光强度，计算出叶片的SPAD值。
• SPAD值与叶绿素含量呈正相关，但不同植物之间存在差异。

2.3.2 测量原理

• 发射光：使用650nm和940nm的红光和红外光。
• 叶绿素吸收650nm的红光，但不吸收940nm的红外光。
• 通过比较发射光和接收光强度，计算出叶片的透射率和吸收率。
• 结合叶绿素的光谱吸收特性，计算出叶绿素的相对含量，即SPAD值。

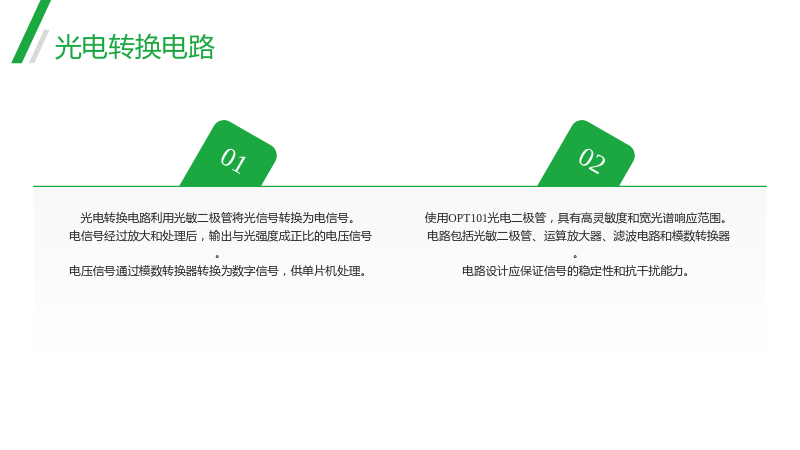

2.4 光电转换电路

2.4.1 光电转换原理

• 光电转换电路利用光敏二极管将光信号转换为电信号。
• 电信号经过放大和处理后，输出与光强度成正比的电压信号。
• 电压信号通过模数转换器转换为数字信号，供单片机处理。

2.4.2 电路设计

• 使用OPT101光电二极管，具有高灵敏度和宽光谱响应范围。
• 电路包括光敏二极管、运算放大器、滤波电路和模数转换器。
• 电路设计应保证信号的稳定性和抗干扰能力。

3. 硬件电路结构与方案设计

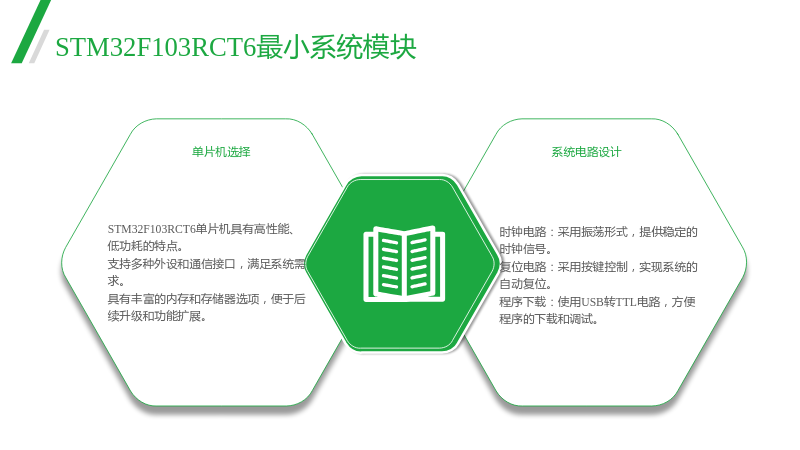

3.1 STM32F103RCT6最小系统模块

3.1.1 单片机选择

• STM32F103RCT6单片机具有高性能、低功耗的特点。
• 支持多种外设和通信接口，满足系统需求。
• 具有丰富的内存和存储器选项，便于后续升级和功能扩展。

3.1.2 系统电路设计

• 时钟电路：采用振荡形式，提供稳定的时钟信号。
• 复位电路：采用按键控制，实现系统的自动复位。
• 程序下载：使用USB转TTL电路，方便程序的下载和调试。

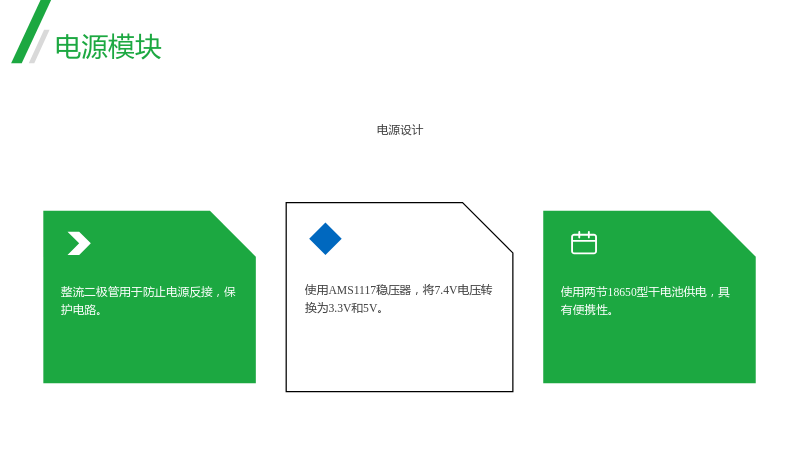

3.2 电源模块

3.2.1 电源设计

• 使用两节18650型干电池供电，具有便携性。
• 使用AMS1117稳压器，将7.4V电压转换为3.3V和5V。
• 整流二极管用于防止电源反接，保护电路。

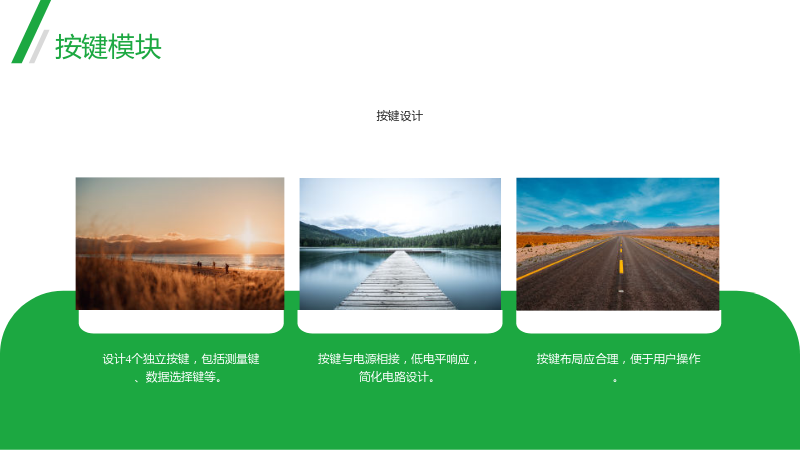

3.3 按键模块

3.3.1 按键设计

• 设计4个独立按键，包括测量键、数据选择键等。
• 按键与电源相接，低电平响应，简化电路设计。
• 按键布局应合理，便于用户操作。

3.4 蓝牙模块

3.4.1 蓝牙模块选择

• 使用HC-05蓝牙模块，支持蓝牙2.0协议，具有较好的通信距离和稳定性。
• 通过AT指令与手机或其他设备进行通信，实现数据传输。

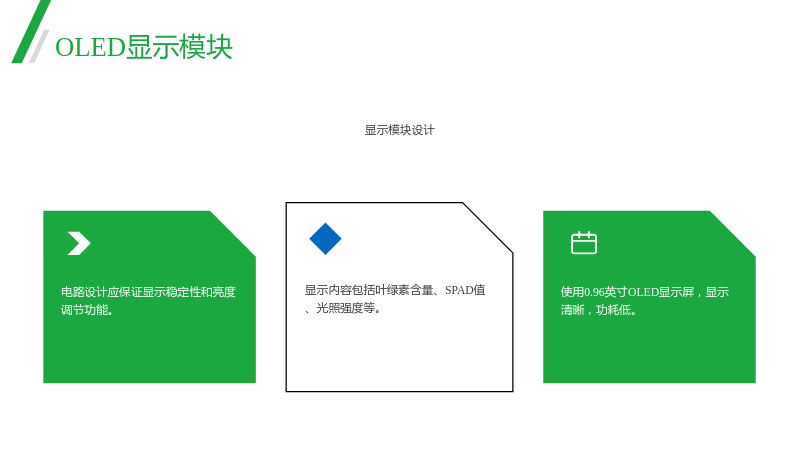

3.5 OLED显示模块

3.5.1 显示模块设计

• 使用0.96英寸OLED显示屏，显示清晰，功耗低。
• 显示内容包括叶绿素含量、SPAD值、光照强度等。
• 电路设计应保证显示稳定性和亮度调节功能。

3.6 检测模块

3.6.1 检测模块设计

• 使用红光和红外光源，发射650nm和940nm的光波。
• 使用BH1750FVI数字光照传感器，检测光强变化。
• 结合叶绿素的光谱吸收特性，计算出叶绿素的相对含量。

3.7 语音播报模块

3.7.1 语音模块设计

• 使用喇叭和语音合成模块，实现检测结果的语音播报。
• 通过串口与单片机连接，实现数据的收发。
• 播报内容包括叶绿素含量和叶片健康状况。

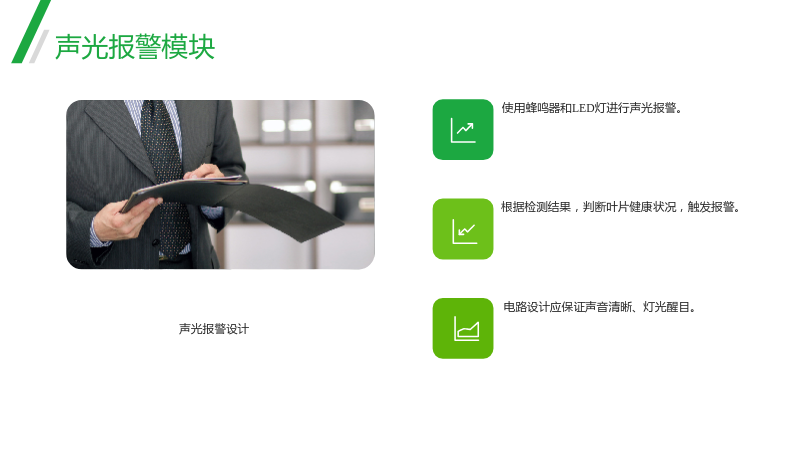

3.8 声光报警模块

3.8.1 声光报警设计

• 使用蜂鸣器和LED灯进行声光报警。
• 根据检测结果，判断叶片健康状况，触发报警。
• 电路设计应保证声音清晰、灯光醒目。

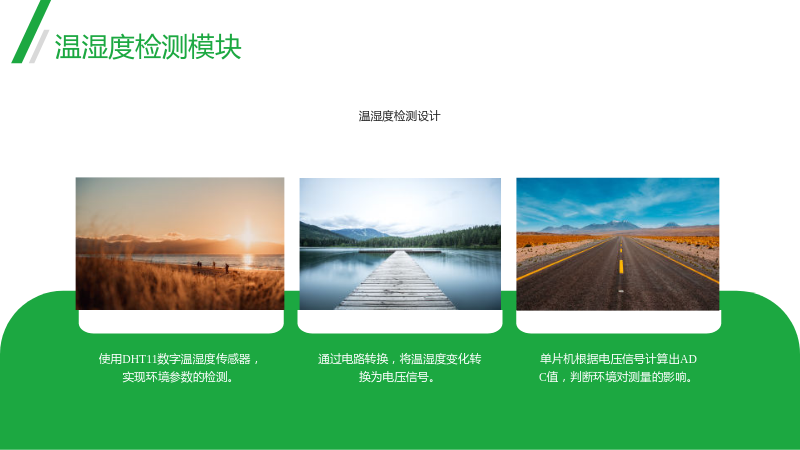

3.9 温湿度检测模块

3.9.1 温湿度检测设计

• 使用DHT11数字温湿度传感器，实现环境参数的检测。
• 通过电路转换，将温湿度变化转换为电压信号。
• 单片机根据电压信号计算出ADC值，判断环境对测量的影响。

4. 软件系统结构与方案设计

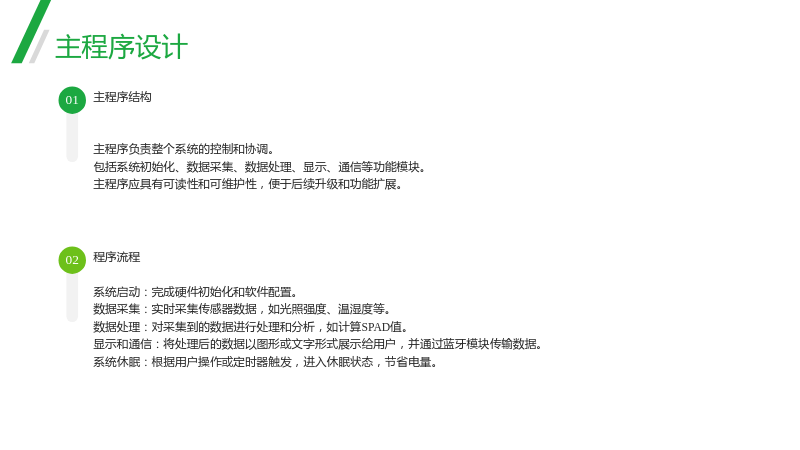

4.1 主程序设计

4.1.1 主程序结构

• 主程序负责整个系统的控制和协调。
• 包括系统初始化、数据采集、数据处理、显示、通信等功能模块。
• 主程序应具有可读性和可维护性，便于后续升级和功能扩展。

4.1.2 程序流程

• 系统启动：完成硬件初始化和软件配置。
• 数据采集：实时采集传感器数据，如光照强度、温湿度等。
• 数据处理：对采集到的数据进行处理和分析，如计算SPAD值。
• 显示和通信：将处理后的数据以图形或文字形式展示给用户，并通过蓝牙模块传输数据。
• 系统休眠：根据用户操作或定时器触发，进入休眠状态，节省电量。

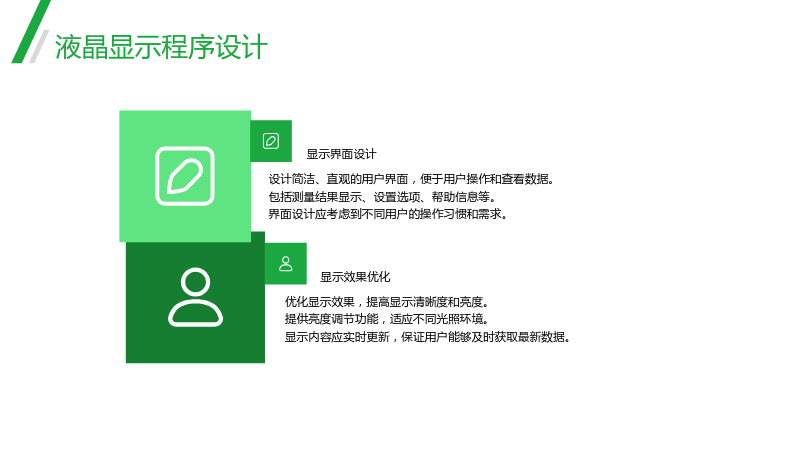

4.2 液晶显示程序设计

4.2.1 显示界面设计

• 设计简洁、直观的用户界面，便于用户操作和查看数据。
• 包括测量结果显示、设置选项、帮助信息等。
• 界面设计应考虑到不同用户的操作习惯和需求。

4.2.2 显示效果优化

• 优化显示效果，提高显示清晰度和亮度。
• 提供亮度调节功能，适应不同光照环境。
• 显示内容应实时更新，保证用户能够及时获取最新数据。

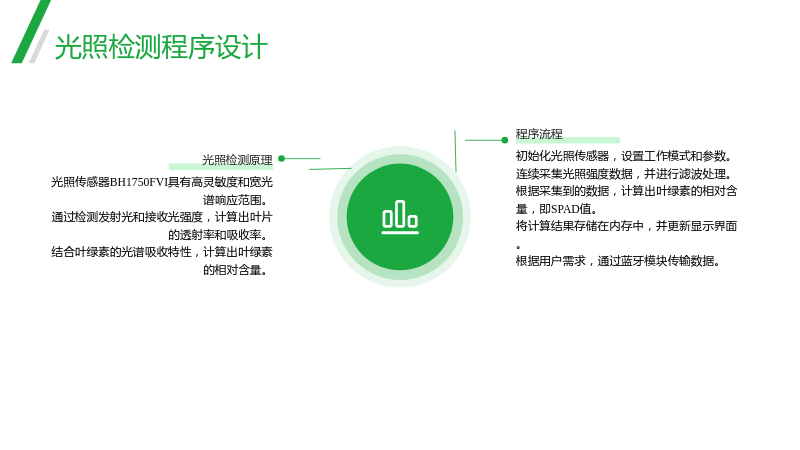

4.3 光照检测程序设计

4.3.1 光照检测原理

• 光照传感器BH1750FVI具有高灵敏度和宽光谱响应范围。
• 通过检测发射光和接收光强度，计算出叶片的透射率和吸收率。
• 结合叶绿素的光谱吸收特性，计算出叶绿素的相对含量。

4.3.2 程序流程

• 初始化光照传感器，设置工作模式和参数。
• 连续采集光照强度数据，并进行滤波处理。
• 根据采集到的数据，计算出叶绿素的相对含量，即SPAD值。
• 将计算结果存储在内存中，并更新显示界面。
• 根据用户需求，通过蓝牙模块传输数据。

5. 仪器对比实验与结论分析

5.1 与分光光度计的比对实验

5.1.1 实验目的

• 比较本设计设备与分光光度计的检测结果，验证设备的准确性和可靠性。
• 评估设备在不同植物和环境条件下的适用性。

5.1.2 实验方法

• 选取多种植物叶片，分别使用本设计设备和分光光度计进行检测。
• 记录并比较两者的检测结果，包括SPAD值和叶绿素含量。

5.1.3 实验结果

• 实验结果显示，本设计设备与分光光度计的检测结果具有较好的一致性。
• 设备在不同植物和环境条件下均能稳定工作，具有良好的适用性。

5.2 可能影响因素分析

5.2.1 环境因素

• 光照强度、温度、湿度等环境因素可能对检测结果产生影响。
• 设备应具备一定的抗干扰能力，保证检测的准确性。

5.2.2 设备因素

• 传感器性能、电路稳定性、软件算法等可能影响检测结果。
• 定期对设备进行校准和维护，确保其稳定运行。

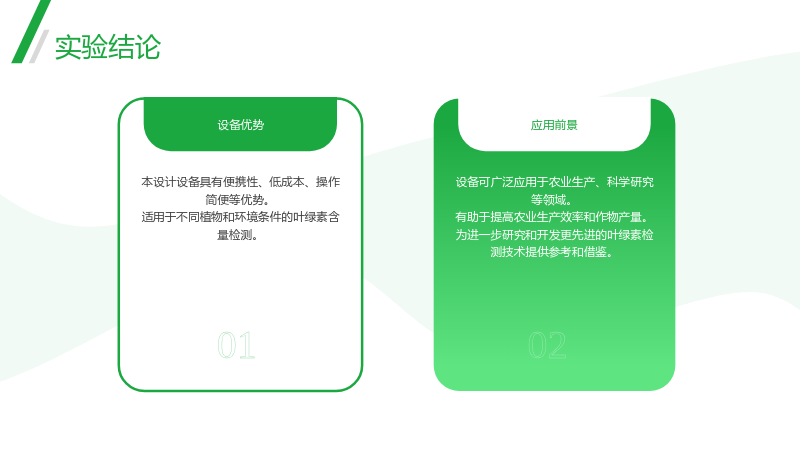

5.3 实验结论

5.3.1 设备优势

• 本设计设备具有便携性、低成本、操作简便等优势。
• 适用于不同植物和环境条件的叶绿素含量检测。

5.3.2 应用前景

• 设备可广泛应用于农业生产、科学研究等领域。
• 有助于提高农业生产效率和作物产量。
• 为进一步研究和开发更先进的叶绿素检测技术提供参考和借鉴。
