智能音频功率放大器电路设计

1. 引言

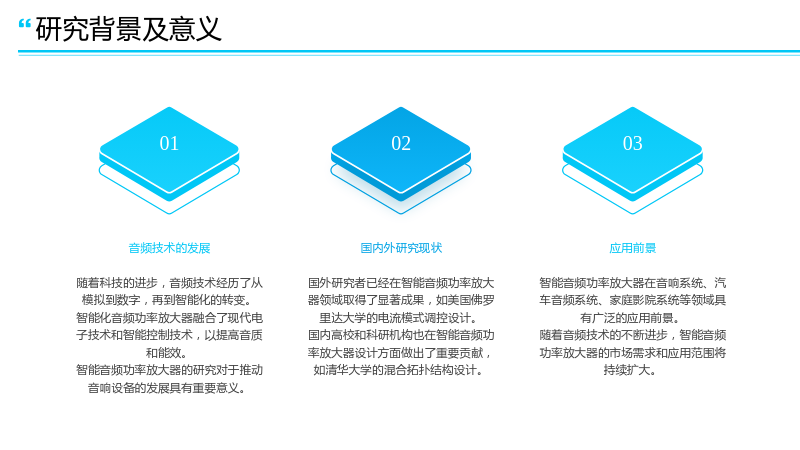

1.1 研究背景及意义

1.1.1 音频技术的发展

• 随着科技的进步，音频技术经历了从模拟到数字，再到智能化的转变。
• 智能化音频功率放大器融合了现代电子技术和智能控制技术，以提高音质和能效。
• 智能音频功率放大器的研究对于推动音响设备的发展具有重要意义。

1.1.2 国内外研究现状

• 国外研究者已经在智能音频功率放大器领域取得了显著成果，如美国佛罗里达大学的电流模式调控设计。
• 国内高校和科研机构也在智能音频功率放大器设计方面做出了重要贡献，如清华大学的混合拓扑结构设计。

1.1.3 应用前景

• 智能音频功率放大器在音响系统、汽车音频系统、家庭影院系统等领域具有广泛的应用前景。
• 随着音频技术的不断进步，智能音频功率放大器的市场需求和应用范围将持续扩大。

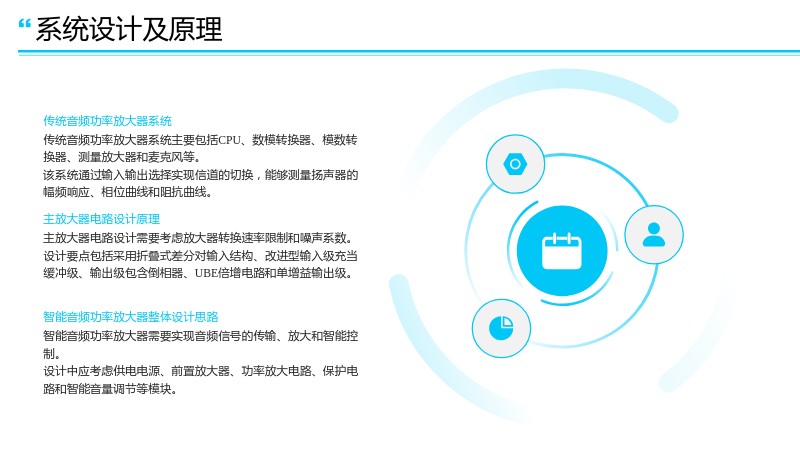

1.2 系统设计及原理

1.2.1 传统音频功率放大器系统

• 传统音频功率放大器系统主要包括CPU、数模转换器、模数转换器、测量放大器和麦克风等。
• 该系统通过输入输出选择实现信道的切换，能够测量扬声器的幅频响应、相位曲线和阻抗曲线。

1.2.2 主放大器电路设计原理

• 主放大器电路设计需要考虑放大器转换速率限制和噪声系数。
• 设计要点包括采用折叠式差分对输入结构、改进型输入级充当缓冲级、输出级包含倒相器、UBE倍增电路和单增益输出级。

1.2.3 智能音频功率放大器整体设计思路

• 智能音频功率放大器需要实现音频信号的传输、放大和智能控制。
• 设计中应考虑供电电源、前置放大器、功率放大电路、保护电路和智能音量调节等模块。

2. 硬件电路设计

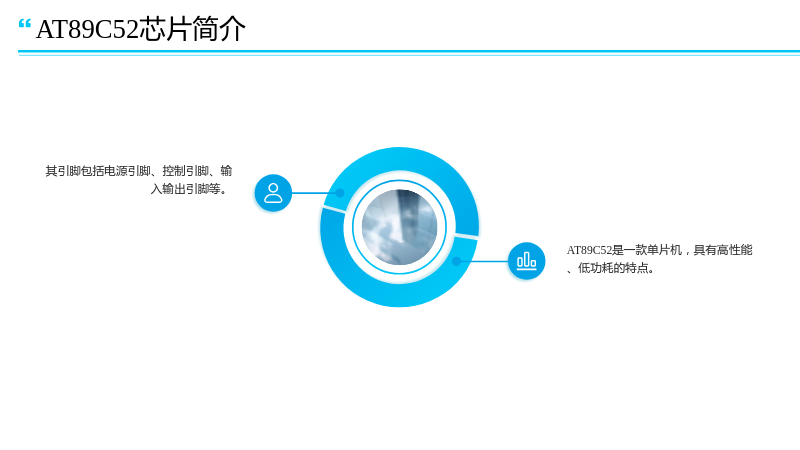

2.1 AT89C52芯片简介

• AT89C52是一款单片机，具有高性能、低功耗的特点。
• 其引脚包括电源引脚、控制引脚、输入输出引脚等。

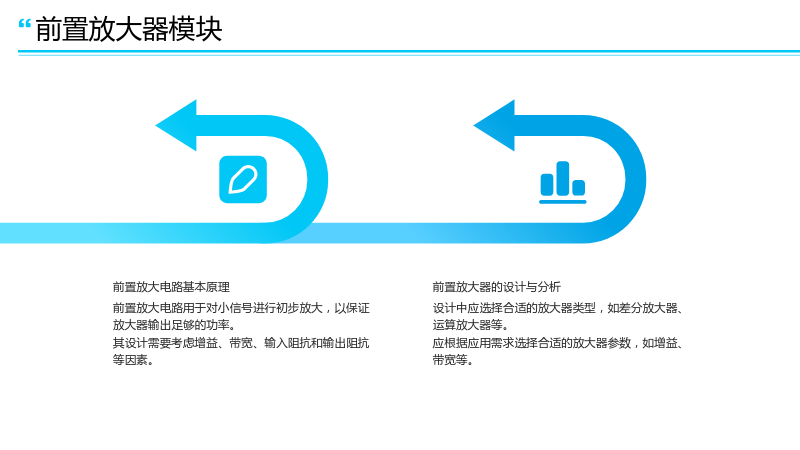

2.2 前置放大器模块

2.2.1 前置放大电路基本原理

• 前置放大电路用于对小信号进行初步放大，以保证放大器输出足够的功率。
• 其设计需要考虑增益、带宽、输入阻抗和输出阻抗等因素。

2.2.2 前置放大器的设计与分析

• 设计中应选择合适的放大器类型，如差分放大器、运算放大器等。
• 应根据应用需求选择合适的放大器参数，如增益、带宽等。

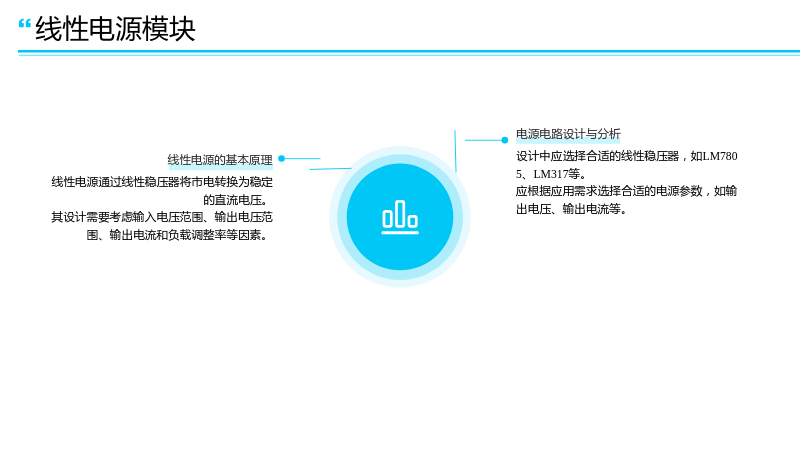

2.3 线性电源模块

2.3.1 线性电源的基本原理

• 线性电源通过线性稳压器将市电转换为稳定的直流电压。
• 其设计需要考虑输入电压范围、输出电压范围、输出电流和负载调整率等因素。

2.3.2 电源电路设计与分析

• 设计中应选择合适的线性稳压器，如LM7805、LM317等。
• 应根据应用需求选择合适的电源参数，如输出电压、输出电流等。

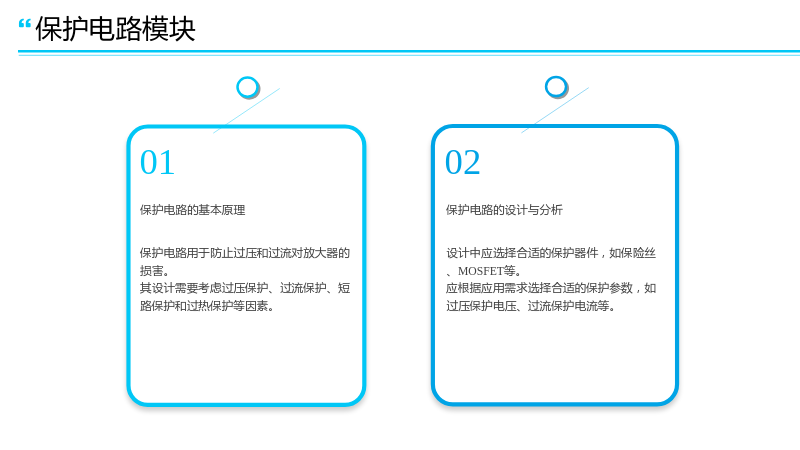

2.4 保护电路模块

2.4.1 保护电路的基本原理

• 保护电路用于防止过压和过流对放大器的损害。
• 其设计需要考虑过压保护、过流保护、短路保护和过热保护等因素。

2.4.2 保护电路的设计与分析

• 设计中应选择合适的保护器件，如保险丝、MOSFET等。
• 应根据应用需求选择合适的保护参数，如过压保护电压、过流保护电流等。

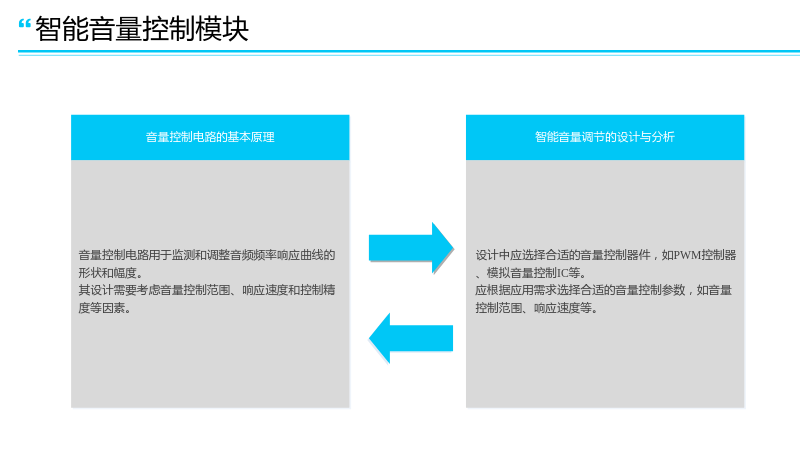

2.5 智能音量控制模块

2.5.1 音量控制电路的基本原理

• 音量控制电路用于监测和调整音频频率响应曲线的形状和幅度。
• 其设计需要考虑音量控制范围、响应速度和控制精度等因素。

2.5.2 智能音量调节的设计与分析

• 设计中应选择合适的音量控制器件，如PWM控制器、模拟音量控制IC等。
• 应根据应用需求选择合适的音量控制参数，如音量控制范围、响应速度等。

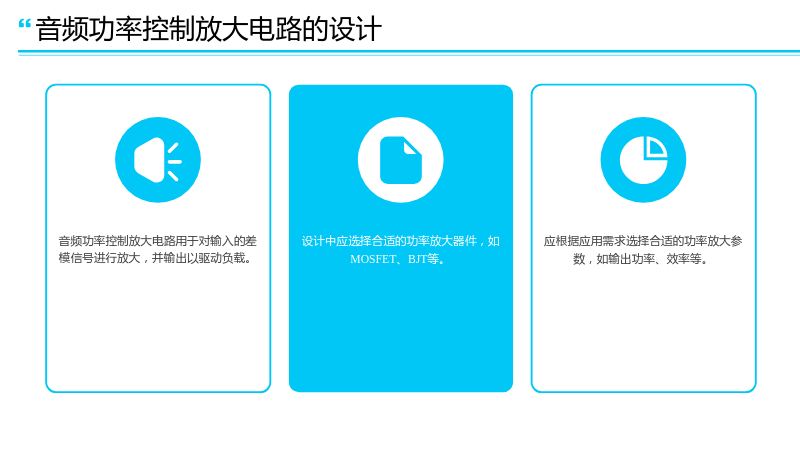

2.6 音频功率控制放大电路的设计

• 音频功率控制放大电路用于对输入的差模信号进行放大，并输出以驱动负载。
• 设计中应选择合适的功率放大器件，如MOSFET、BJT等。
• 应根据应用需求选择合适的功率放大参数，如输出功率、效率等。

3. 软件设计及整体性能测试

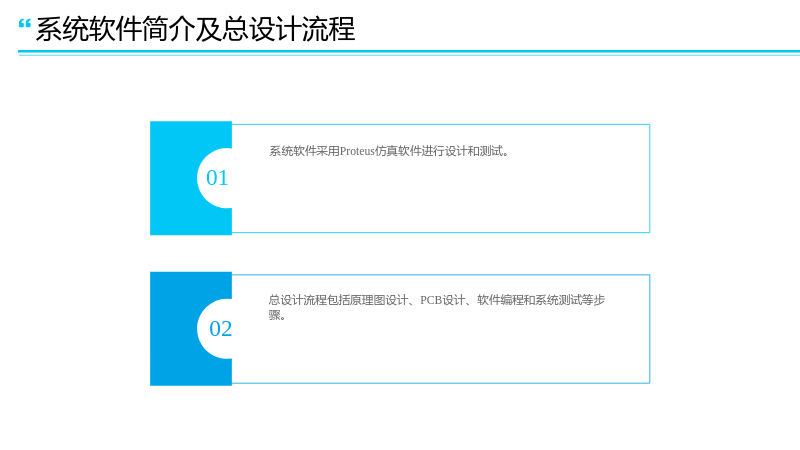

3.1 系统软件简介及总设计流程

• 系统软件采用Proteus仿真软件进行设计和测试。
• 总设计流程包括原理图设计、PCB设计、软件编程和系统测试等步骤。

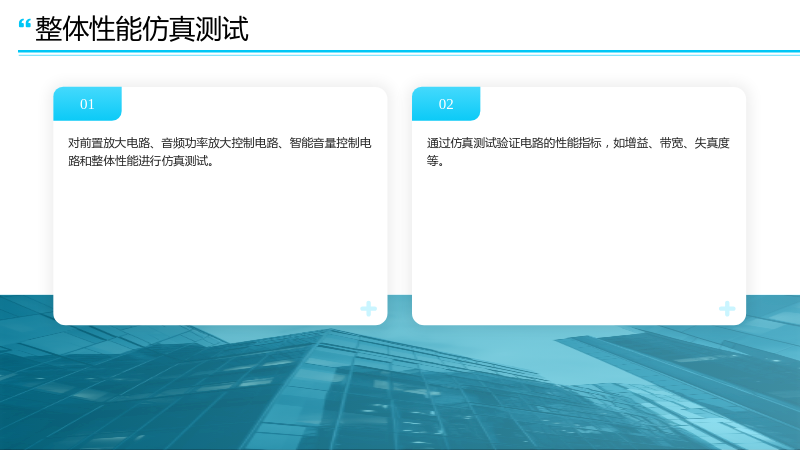

3.2 整体性能仿真测试

• 对前置放大电路、音频功率放大控制电路、智能音量控制电路和整体性能进行仿真测试。
• 通过仿真测试验证电路的性能指标，如增益、带宽、失真度等。

4. 结论及展望

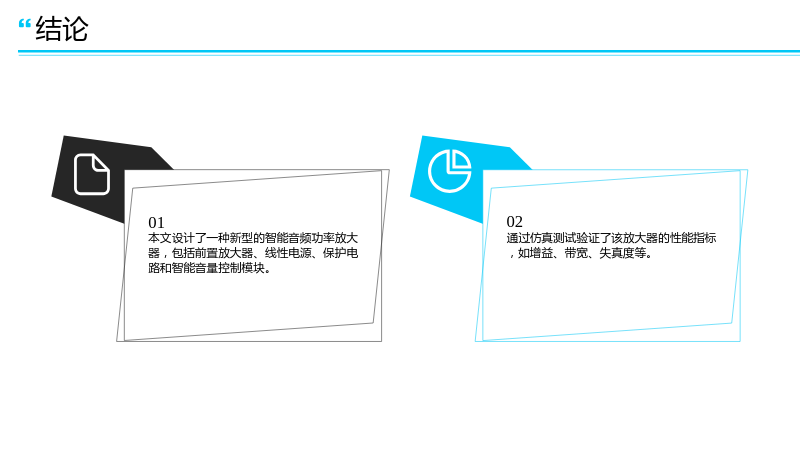

4.1 结论

• 本文设计了一种新型的智能音频功率放大器，包括前置放大器、线性电源、保护电路和智能音量控制模块。
• 通过仿真测试验证了该放大器的性能指标，如增益、带宽、失真度等。

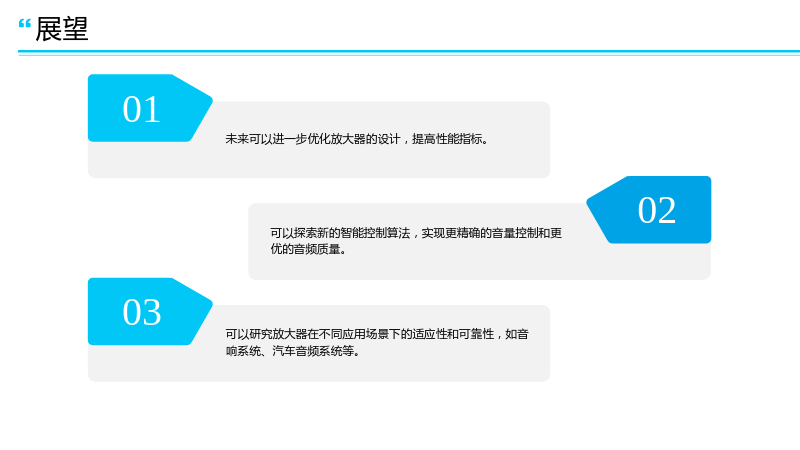

4.2 展望

• 未来可以进一步优化放大器的设计，提高性能指标。
• 可以探索新的智能控制算法，实现更精确的音量控制和更优的音频质量。
• 可以研究放大器在不同应用场景下的适应性和可靠性，如音响系统、汽车音频系统等。
