UPS 结构工艺标准

1. UPS系统概述

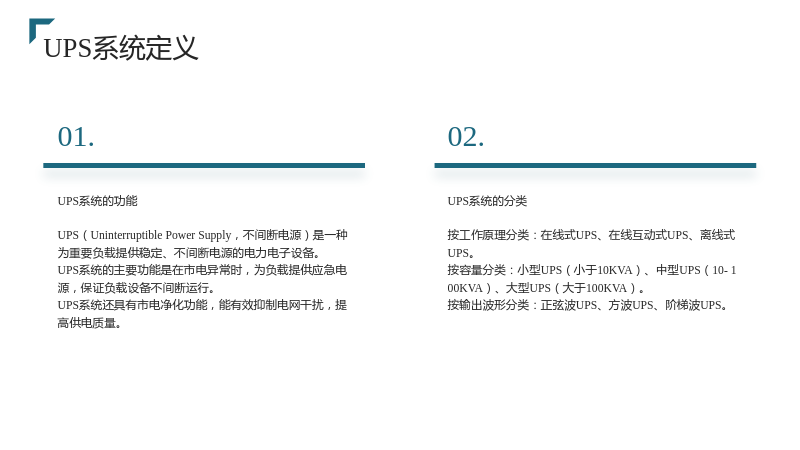

1.1 UPS系统定义

1.1.1 UPS系统的功能

• UPS（Uninterruptible Power Supply，不间断电源）是一种为重要负载提供稳定、不间断电源的电力电子设备。
• UPS系统的主要功能是在市电异常时，为负载提供应急电源，保证负载设备不间断运行。
• UPS系统还具有市电净化功能，能有效抑制电网干扰，提高供电质量。

1.1.2 UPS系统的分类

• 按工作原理分类：在线式UPS、在线互动式UPS、离线式UPS。
• 按容量分类：小型UPS（小于10KVA）、中型UPS（10-100KVA）、大型UPS（大于100KVA）。
• 按输出波形分类：正弦波UPS、方波UPS、阶梯波UPS。

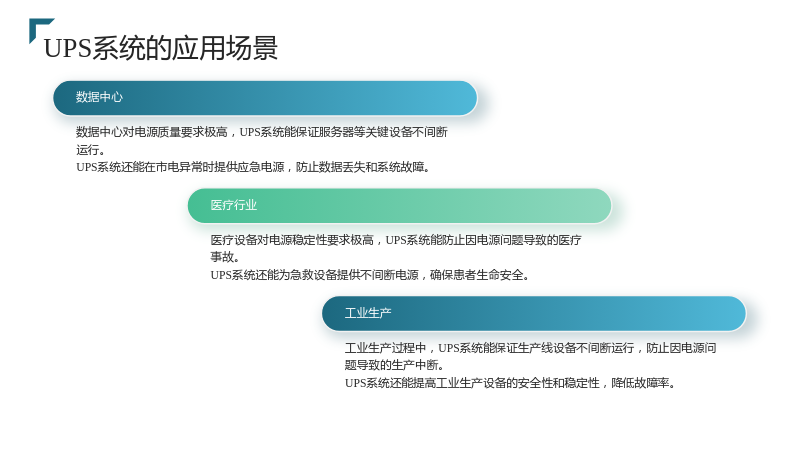

1.2 UPS系统的应用场景

1.2.1 数据中心

• 数据中心对电源质量要求极高，UPS系统能保证服务器等关键设备不间断运行。
• UPS系统还能在市电异常时提供应急电源，防止数据丢失和系统故障。

1.2.2 医疗行业

• 医疗设备对电源稳定性要求极高，UPS系统能防止因电源问题导致的医疗事故。
• UPS系统还能为急救设备提供不间断电源，确保患者生命安全。

1.2.3 工业生产

• 工业生产过程中，UPS系统能保证生产线设备不间断运行，防止因电源问题导致的生产中断。
• UPS系统还能提高工业生产设备的安全性和稳定性，降低故障率。

2. UPS系统的结构工艺

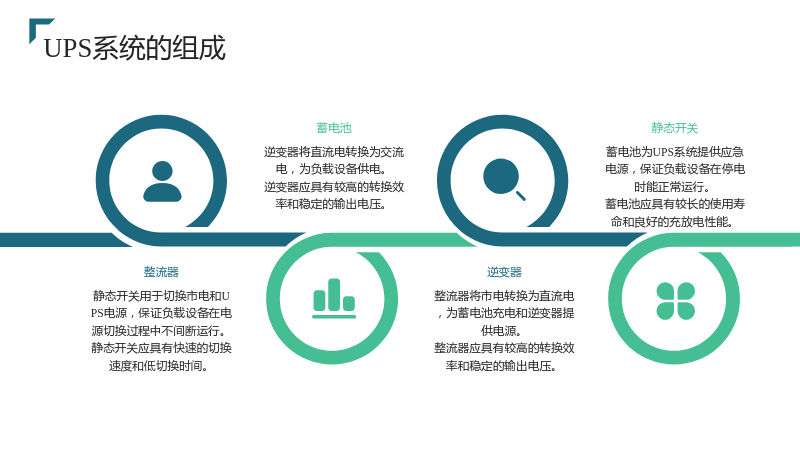

2.1 UPS系统的组成

2.1.1 整流器

• 整流器将市电转换为直流电，为蓄电池充电和逆变器提供电源。
• 整流器应具有较高的转换效率和稳定的输出电压。

2.1.2 蓄电池

• 蓄电池为UPS系统提供应急电源，保证负载设备在停电时能正常运行。
• 蓄电池应具有较长的使用寿命和良好的充放电性能。

2.1.3 逆变器

• 逆变器将直流电转换为交流电，为负载设备供电。
• 逆变器应具有较高的转换效率和稳定的输出电压。

2.1.4 静态开关

• 静态开关用于切换市电和UPS电源，保证负载设备在电源切换过程中不间断运行。
• 静态开关应具有快速的切换速度和低切换时间。

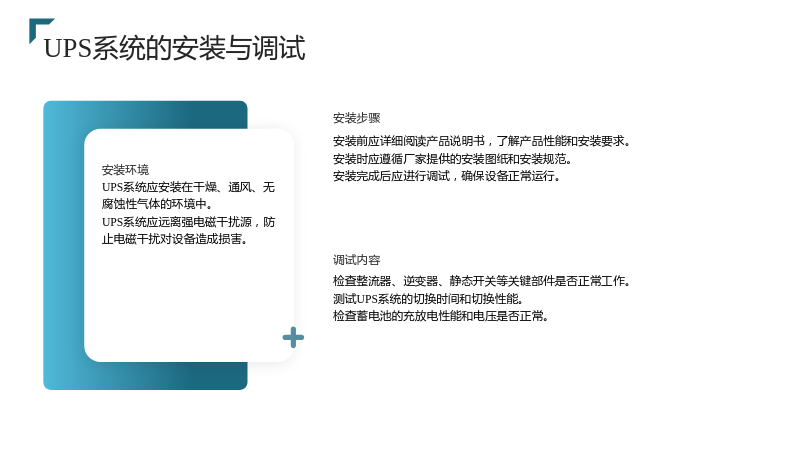

2.2 UPS系统的安装与调试

2.2.1 安装环境

• UPS系统应安装在干燥、通风、无腐蚀性气体的环境中。
• UPS系统应远离强电磁干扰源，防止电磁干扰对设备造成损害。

2.2.2 安装步骤

• 安装前应详细阅读产品说明书，了解产品性能和安装要求。
• 安装时应遵循厂家提供的安装图纸和安装规范。
• 安装完成后应进行调试，确保设备正常运行。

2.2.3 调试内容

• 检查整流器、逆变器、静态开关等关键部件是否正常工作。
• 测试UPS系统的切换时间和切换性能。
• 检查蓄电池的充放电性能和电压是否正常。

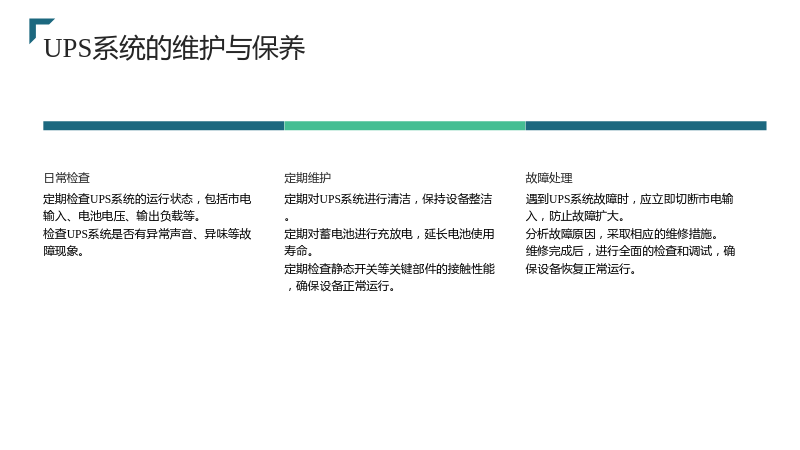

2.3 UPS系统的维护与保养

2.3.1 日常检查

• 定期检查UPS系统的运行状态，包括市电输入、电池电压、输出负载等。
• 检查UPS系统是否有异常声音、异味等故障现象。

2.3.2 定期维护

• 定期对UPS系统进行清洁，保持设备整洁。
• 定期对蓄电池进行充放电，延长电池使用寿命。
• 定期检查静态开关等关键部件的接触性能，确保设备正常运行。

2.3.3 故障处理

• 遇到UPS系统故障时，应立即切断市电输入，防止故障扩大。
• 分析故障原因，采取相应的维修措施。
• 维修完成后，进行全面的检查和调试，确保设备恢复正常运行。
