综合运用凸轮推杆运动规律及凸轮轮廓设计的知识，设计能实现特定字母绘制的凸轮机构

1. 凸轮机构概述

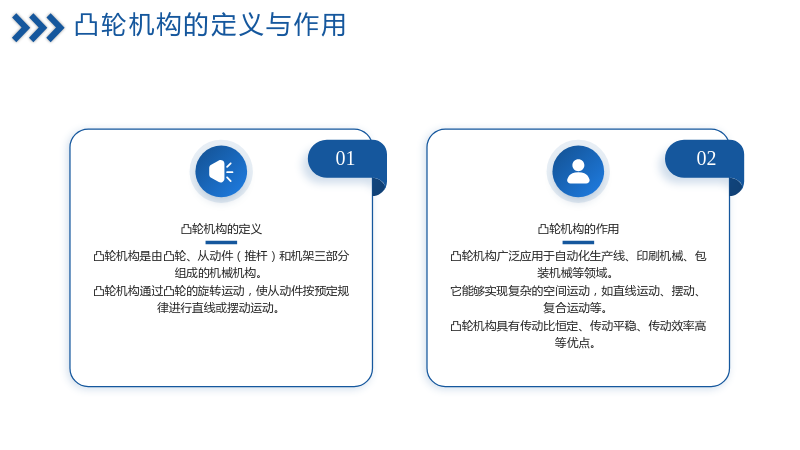

1.1 凸轮机构的定义与作用

1.1.1 凸轮机构的定义

• 凸轮机构是由凸轮、从动件（推杆）和机架三部分组成的机械机构。
• 凸轮机构通过凸轮的旋转运动，使从动件按预定规律进行直线或摆动运动。

1.1.2 凸轮机构的作用

• 凸轮机构广泛应用于自动化生产线、印刷机械、包装机械等领域。
• 它能够实现复杂的空间运动，如直线运动、摆动、复合运动等。
• 凸轮机构具有传动比恒定、传动平稳、传动效率高等优点。

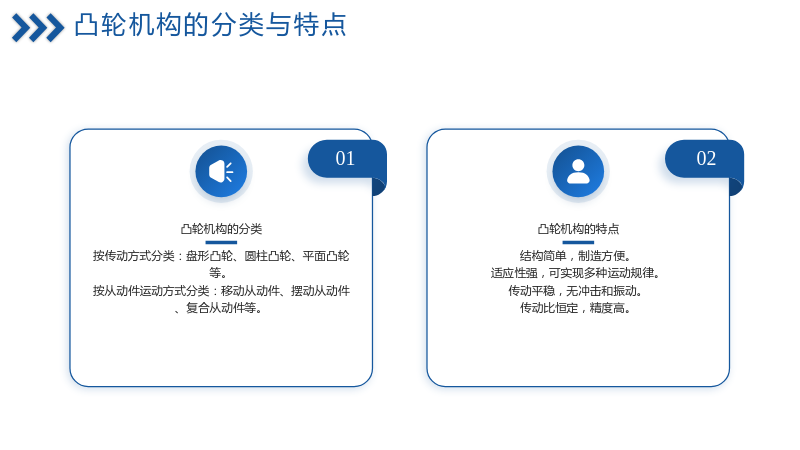

1.2 凸轮机构的分类与特点

1.2.1 凸轮机构的分类

• 按传动方式分类：盘形凸轮、圆柱凸轮、平面凸轮等。
• 按从动件运动方式分类：移动从动件、摆动从动件、复合从动件等。

1.2.2 凸轮机构的特点

• 结构简单，制造方便。
• 适应性强，可实现多种运动规律。
• 传动平稳，无冲击和振动。
• 传动比恒定，精度高。

2. 凸轮推杆运动规律

2.1 凸轮推杆运动规律的定义与作用

2.1.1 凸轮推杆运动规律的定义

• 凸轮推杆运动规律是指从动件（推杆）的运动轨迹随凸轮旋转而变化的规律。
• 它是凸轮设计中的关键环节，直接影响凸轮的性能和从动件的运动精度。

2.1.2 凸轮推杆运动规律的作用

• 保证从动件的运动精度，满足实际工作需求。
• 优化凸轮结构，降低制造成本。
• 提高凸轮机构的传动效率和使用寿命。

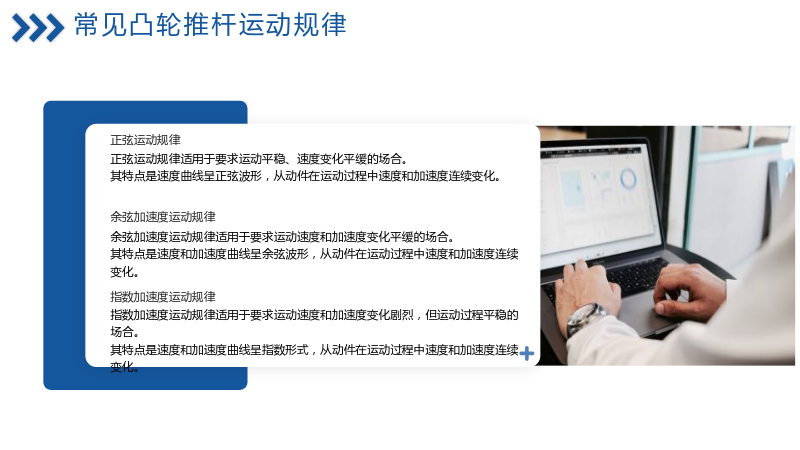

2.2 常见凸轮推杆运动规律

2.2.1 正弦运动规律

• 正弦运动规律适用于要求运动平稳、速度变化平缓的场合。
• 其特点是速度曲线呈正弦波形，从动件在运动过程中速度和加速度连续变化。

2.2.2 余弦加速度运动规律

• 余弦加速度运动规律适用于要求运动速度和加速度变化平缓的场合。
• 其特点是速度和加速度曲线呈余弦波形，从动件在运动过程中速度和加速度连续变化。

2.2.3 指数加速度运动规律

• 指数加速度运动规律适用于要求运动速度和加速度变化剧烈，但运动过程平稳的场合。
• 其特点是速度和加速度曲线呈指数形式，从动件在运动过程中速度和加速度连续变化。

3. 凸轮轮廓设计

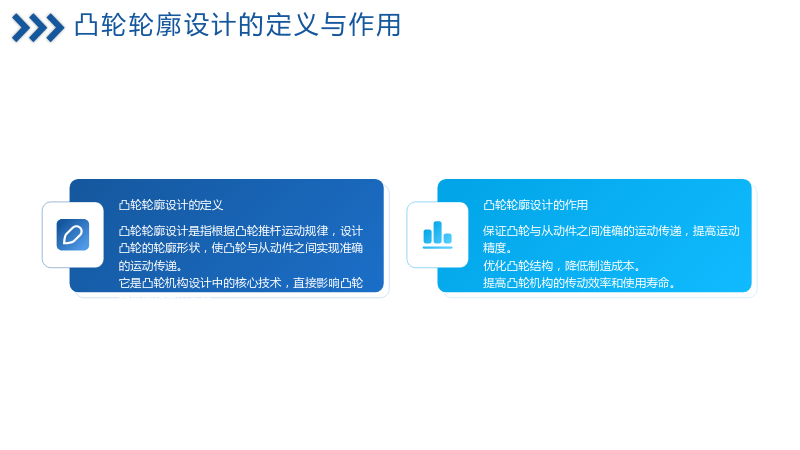

3.1 凸轮轮廓设计的定义与作用

3.1.1 凸轮轮廓设计的定义

• 凸轮轮廓设计是指根据凸轮推杆运动规律，设计凸轮的轮廓形状，使凸轮与从动件之间实现准确的运动传递。
• 它是凸轮机构设计中的核心技术，直接影响凸轮的性能和使用寿命。

3.1.2 凸轮轮廓设计的作用

• 保证凸轮与从动件之间准确的运动传递，提高运动精度。
• 优化凸轮结构，降低制造成本。
• 提高凸轮机构的传动效率和使用寿命。

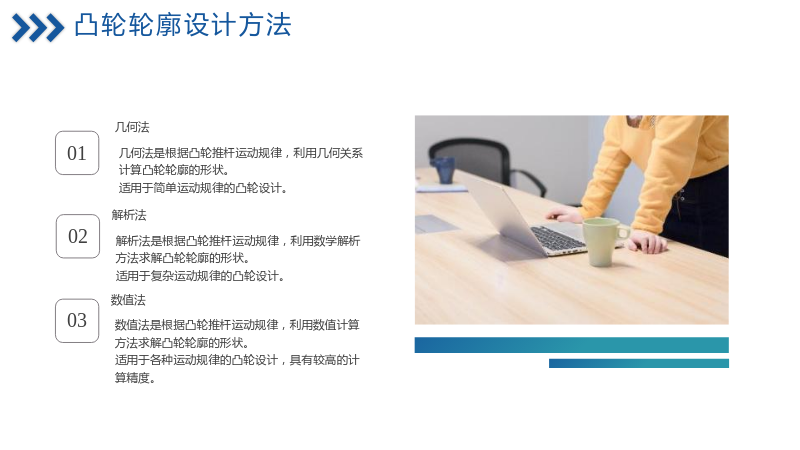

3.2 凸轮轮廓设计方法

3.2.1 几何法

• 几何法是根据凸轮推杆运动规律，利用几何关系计算凸轮轮廓的形状。
• 适用于简单运动规律的凸轮设计。

3.2.2 解析法

• 解析法是根据凸轮推杆运动规律，利用数学解析方法求解凸轮轮廓的形状。
• 适用于复杂运动规律的凸轮设计。

3.2.3 数值法

• 数值法是根据凸轮推杆运动规律，利用数值计算方法求解凸轮轮廓的形状。
• 适用于各种运动规律的凸轮设计，具有较高的计算精度。

4. 设计能实现特定字母绘制的凸轮机构

4.1 设计要求与目标

4.1.1 设计要求

• 确定特定字母的运动轨迹，分析其运动规律。
• 选择合适的凸轮推杆运动规律，以实现所需运动。
• 设计凸轮轮廓，确保凸轮与从动件之间准确的运动传递。

4.1.2 设计目标

• 实现特定字母的绘制，满足实际工作需求。
• 保证运动精度，提高凸轮机构的传动效率。
• 优化凸轮结构，降低制造成本。

4.2 设计步骤与方法

4.2.1 确定运动轨迹

• 分析特定字母的运动轨迹，将其分解为直线运动和摆动运动。
• 利用几何关系或数学解析方法，计算各段运动轨迹的参数。

4.2.2 选择运动规律

• 根据特定字母的运动特点，选择合适的凸轮推杆运动规律。
• 考虑运动平稳性、速度变化等因素，确定运动规律的参数。

4.2.3 设计凸轮轮廓

• 根据所选运动规律，利用几何法、解析法或数值法计算凸轮轮廓的形状。
• 进行必要的优化设计，以提高凸轮机构的性能和使用寿命。

4.2.4 制造与测试

• 按照设计图纸，制造凸轮和从动件。
• 进行实际运行测试，调整参数，直至满足设计要求。

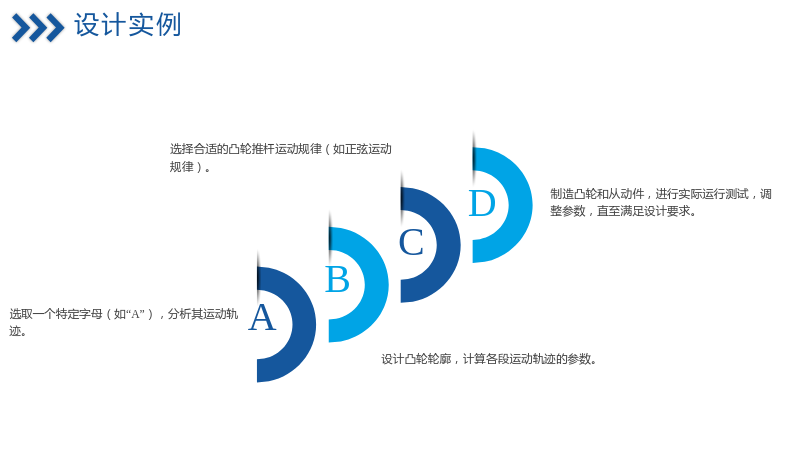

4.3 设计实例

• 选取一个特定字母（如“A”），分析其运动轨迹。
• 选择合适的凸轮推杆运动规律（如正弦运动规律）。
• 设计凸轮轮廓，计算各段运动轨迹的参数。
• 制造凸轮和从动件，进行实际运行测试，调整参数，直至满足设计要求。

5. 凸轮机构在实际应用中的案例分析

5.1 印刷机械中的应用

5.1.1 凸轮机构在印刷机械中的作用

• 凸轮机构在印刷机械中用于实现印刷滚筒的连续旋转和印刷压力的调节。
• 它能够保证印刷质量，提高印刷效率。

5.1.2 应用案例分析

• 某印刷机械采用凸轮机构实现印刷滚筒的连续旋转。
• 通过合理设计凸轮轮廓，实现了印刷压力的精确调节，提高了印刷质量。

5.2 包装机械中的应用

5.2.1 凸轮机构在包装机械中的作用

• 凸轮机构在包装机械中用于实现包装材料的折叠、成型和封口等动作。
• 它能够提高包装效率，保证包装质量。

5.2.2 应用案例分析

• 某包装机械采用凸轮机构实现包装材料的折叠和成型。
• 通过优化凸轮结构，实现了高速、稳定的包装过程，提高了包装效率。

5.3 自动化生产线中的应用

5.3.1 凸轮机构在自动化生产线中的作用

• 凸轮机构在自动化生产线中用于实现工件的搬运、定位和加工等动作。
• 它能够提高生产效率，降低人工成本。

5.3.2 应用案例分析

• 某自动化生产线采用凸轮机构实现工件的搬运和定位。
• 通过合理设计凸轮轮廓，实现了高速、准确的搬运过程，提高了生产效率。
