PLC装配技术

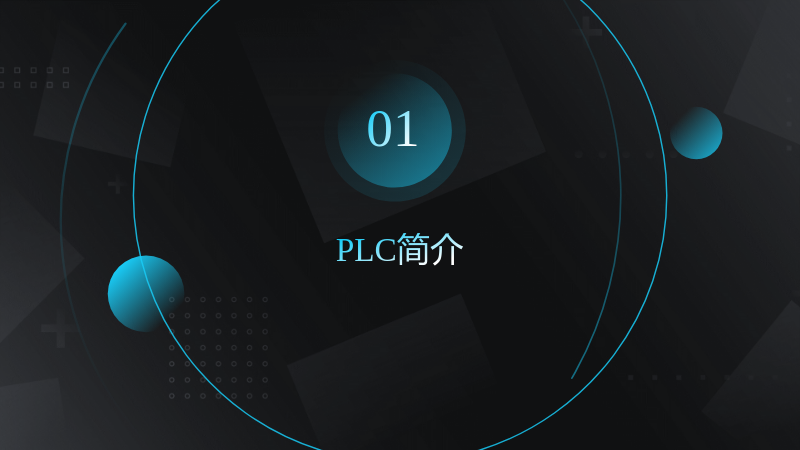

1. PLC简介

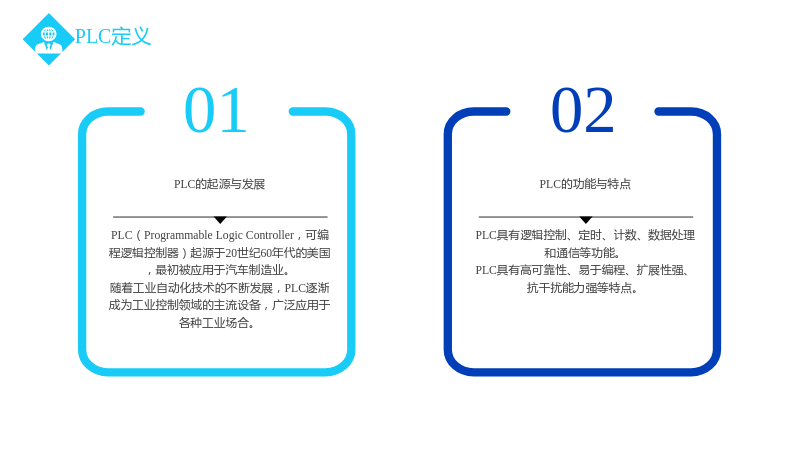

1.1 PLC定义

1.1.1 PLC的起源与发展

• PLC（Programmable Logic Controller，可编程逻辑控制器）起源于20世纪60年代的美国，最初被应用于汽车制造业。
• 随着工业自动化技术的不断发展，PLC逐渐成为工业控制领域的主流设备，广泛应用于各种工业场合。

1.1.2 PLC的功能与特点

• PLC具有逻辑控制、定时、计数、数据处理和通信等功能。
• PLC具有高可靠性、易于编程、扩展性强、抗干扰能力强等特点。

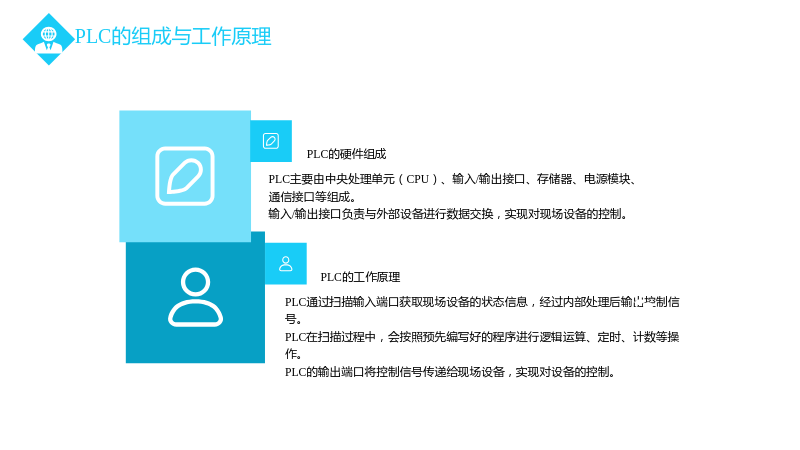

1.2 PLC的组成与工作原理

1.2.1 PLC的硬件组成

• PLC主要由中央处理单元（CPU）、输入/输出接口、存储器、电源模块、通信接口等组成。
• 输入/输出接口负责与外部设备进行数据交换，实现对现场设备的控制。

1.2.2 PLC的工作原理

• PLC通过扫描输入端口获取现场设备的状态信息，经过内部处理后输出控制信号。
• PLC在扫描过程中，会按照预先编写好的程序进行逻辑运算、定时、计数等操作。
• PLC的输出端口将控制信号传递给现场设备，实现对设备的控制。

2. PLC装配前的准备工作

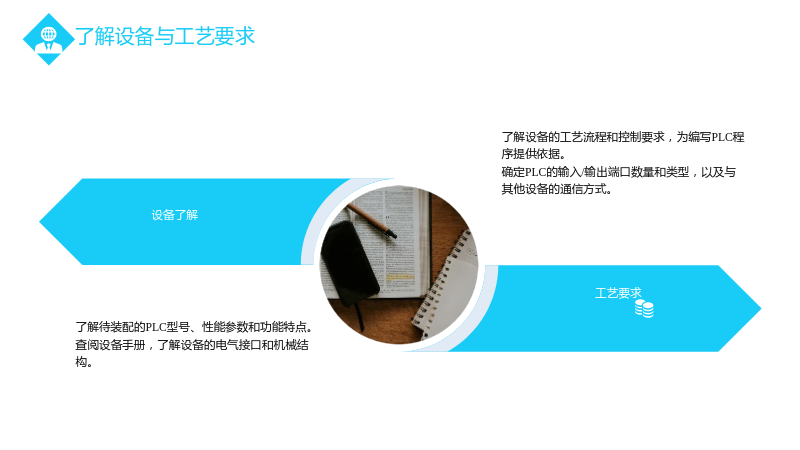

2.1 了解设备与工艺要求

2.1.1 设备了解

• 了解待装配的PLC型号、性能参数和功能特点。
• 查阅设备手册，了解设备的电气接口和机械结构。

2.1.2 工艺要求

• 了解设备的工艺流程和控制要求，为编写PLC程序提供依据。
• 确定PLC的输入/输出端口数量和类型，以及与其他设备的通信方式。

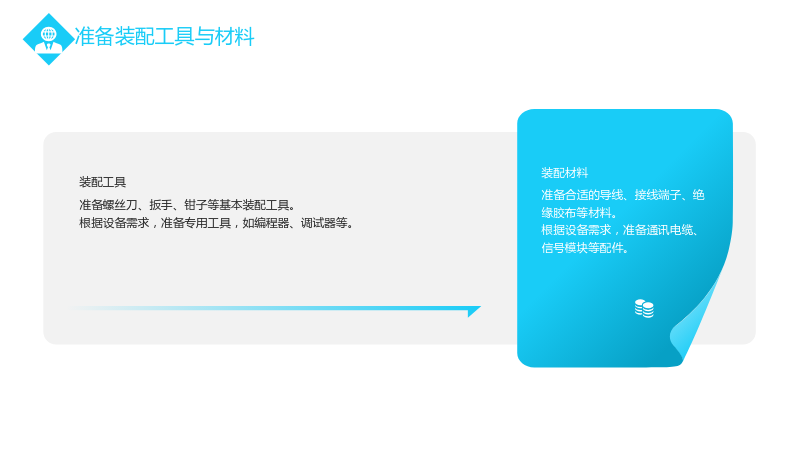

2.2 准备装配工具与材料

2.2.1 装配工具

• 准备螺丝刀、扳手、钳子等基本装配工具。
• 根据设备需求，准备专用工具，如编程器、调试器等。

2.2.2 装配材料

• 准备合适的导线、接线端子、绝缘胶布等材料。
• 根据设备需求，准备通讯电缆、信号模块等配件。

3. PLC的装配过程

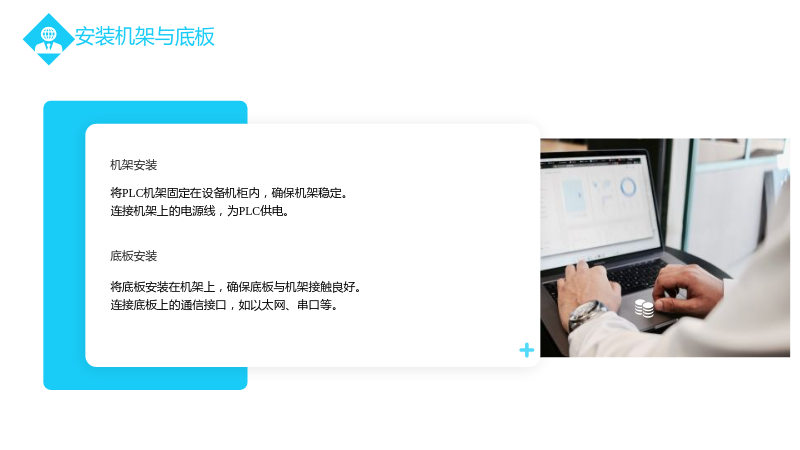

3.1 安装机架与底板

3.1.1 机架安装

• 将PLC机架固定在设备机柜内，确保机架稳定。
• 连接机架上的电源线，为PLC供电。

3.1.2 底板安装

• 将底板安装在机架上，确保底板与机架接触良好。
• 连接底板上的通信接口，如以太网、串口等。

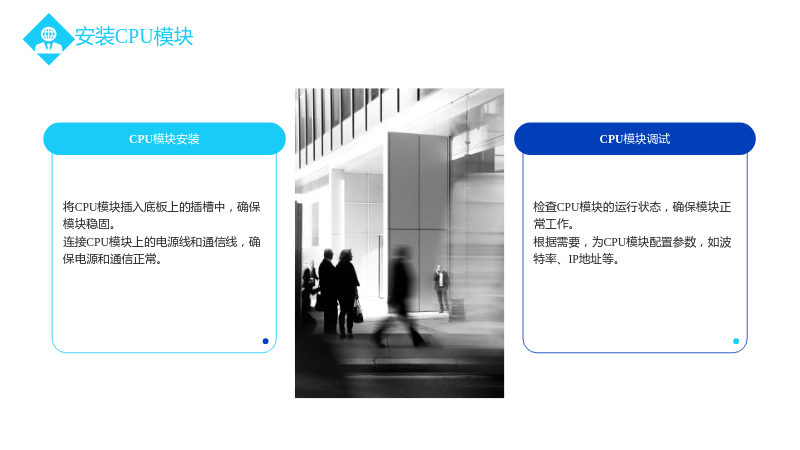

3.2 安装CPU模块

3.2.1 CPU模块安装

• 将CPU模块插入底板上的插槽中，确保模块稳固。
• 连接CPU模块上的电源线和通信线，确保电源和通信正常。

3.2.2 CPU模块调试

• 检查CPU模块的运行状态，确保模块正常工作。
• 根据需要，为CPU模块配置参数，如波特率、IP地址等。

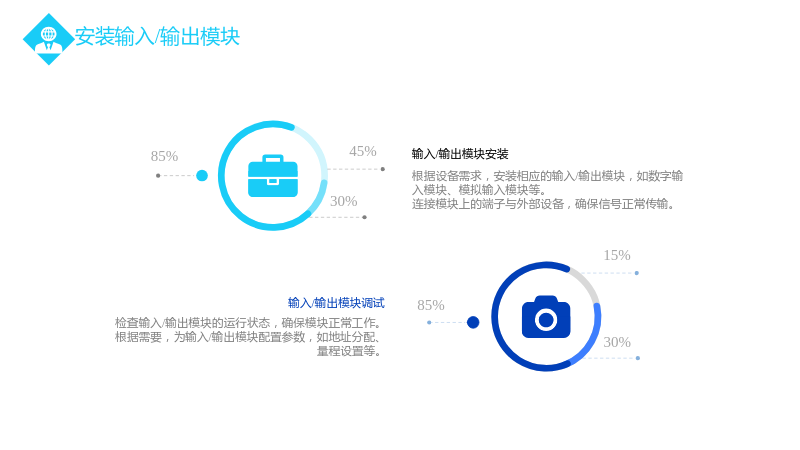

3.3 安装输入/输出模块

3.3.1 输入/输出模块安装

• 根据设备需求，安装相应的输入/输出模块，如数字输入模块、模拟输入模块等。
• 连接模块上的端子与外部设备，确保信号正常传输。

3.3.2 输入/输出模块调试

• 检查输入/输出模块的运行状态，确保模块正常工作。
• 根据需要，为输入/输出模块配置参数，如地址分配、量程设置等。

3.4 安装通信模块

3.4.1 通信模块安装

• 根据设备需求，安装相应的通信模块，如以太网模块、串口模块等。
• 连接通信模块上的端子，确保与其他设备的通信正常。

3.4.2 通信模块调试

• 检查通信模块的运行状态，确保模块正常工作。
• 根据需要，为通信模块配置参数，如波特率、IP地址等。

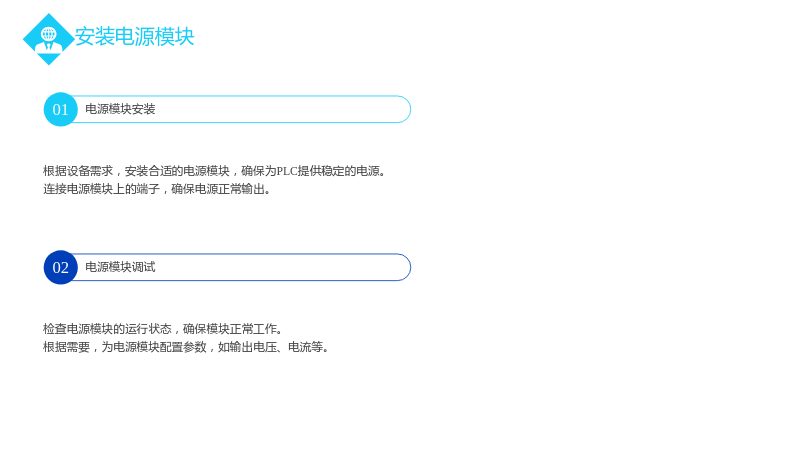

3.5 安装电源模块

3.5.1 电源模块安装

• 根据设备需求，安装合适的电源模块，确保为PLC提供稳定的电源。
• 连接电源模块上的端子，确保电源正常输出。

3.5.2 电源模块调试

• 检查电源模块的运行状态，确保模块正常工作。
• 根据需要，为电源模块配置参数，如输出电压、电流等。

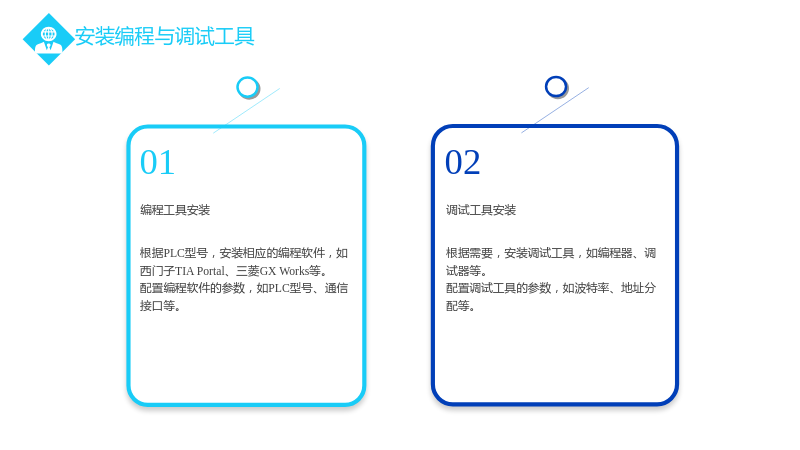

3.6 安装编程与调试工具

3.6.1 编程工具安装

• 根据PLC型号，安装相应的编程软件，如西门子TIA Portal、三菱GX Works等。
• 配置编程软件的参数，如PLC型号、通信接口等。

3.6.2 调试工具安装

• 根据需要，安装调试工具，如编程器、调试器等。
• 配置调试工具的参数，如波特率、地址分配等。

4. PLC编程与调试

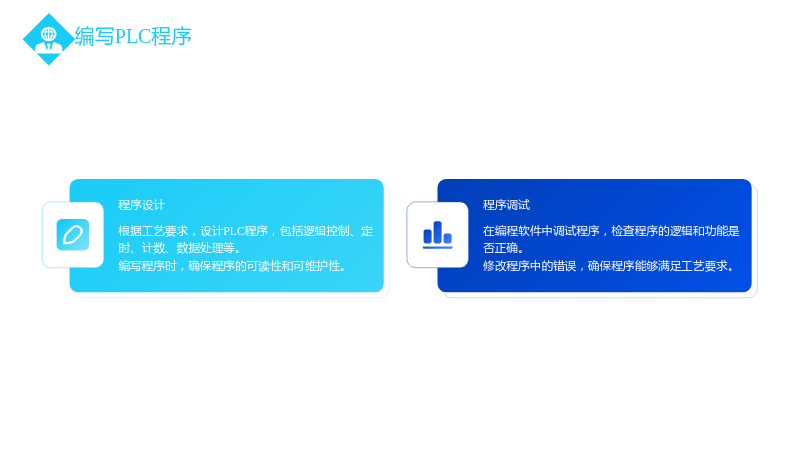

4.1 编写PLC程序

4.1.1 程序设计

• 根据工艺要求，设计PLC程序，包括逻辑控制、定时、计数、数据处理等。
• 编写程序时，确保程序的可读性和可维护性。

4.1.2 程序调试

• 在编程软件中调试程序，检查程序的逻辑和功能是否正确。
• 修改程序中的错误，确保程序能够满足工艺要求。

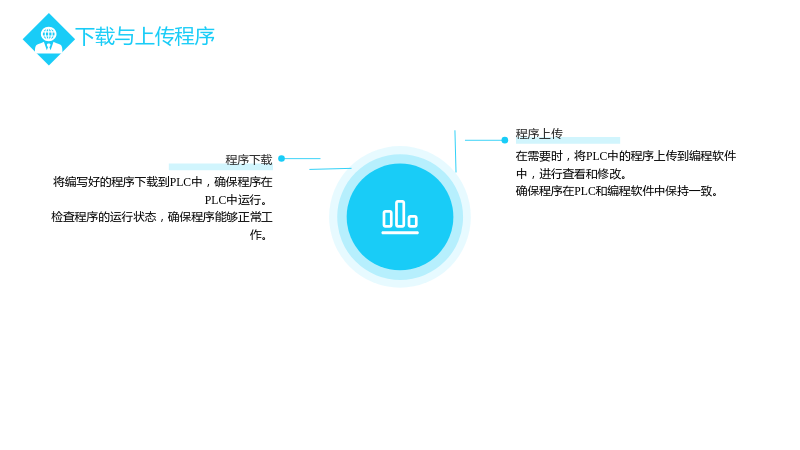

4.2 下载与上传程序

4.2.1 程序下载

• 将编写好的程序下载到PLC中，确保程序在PLC中运行。
• 检查程序的运行状态，确保程序能够正常工作。

4.2.2 程序上传

• 在需要时，将PLC中的程序上传到编程软件中，进行查看和修改。
• 确保程序在PLC和编程软件中保持一致。

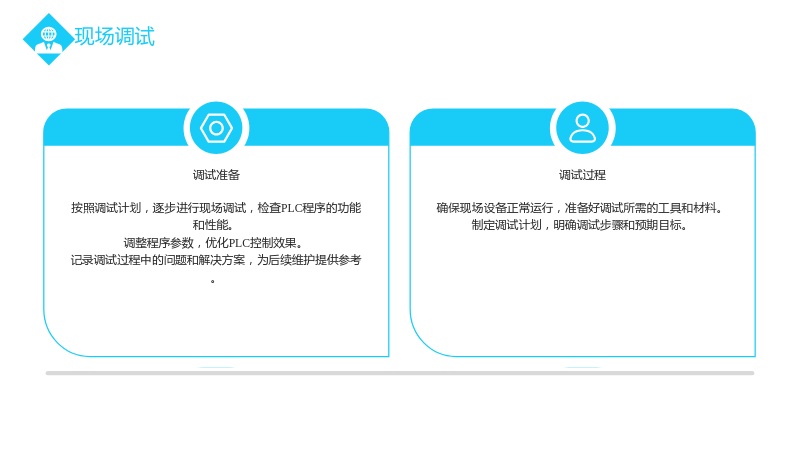

4.3 现场调试

4.3.1 调试准备

• 确保现场设备正常运行，准备好调试所需的工具和材料。
• 制定调试计划，明确调试步骤和预期目标。

4.3.2 调试过程

• 按照调试计划，逐步进行现场调试，检查PLC程序的功能和性能。
• 调整程序参数，优化PLC控制效果。
• 记录调试过程中的问题和解决方案，为后续维护提供参考。

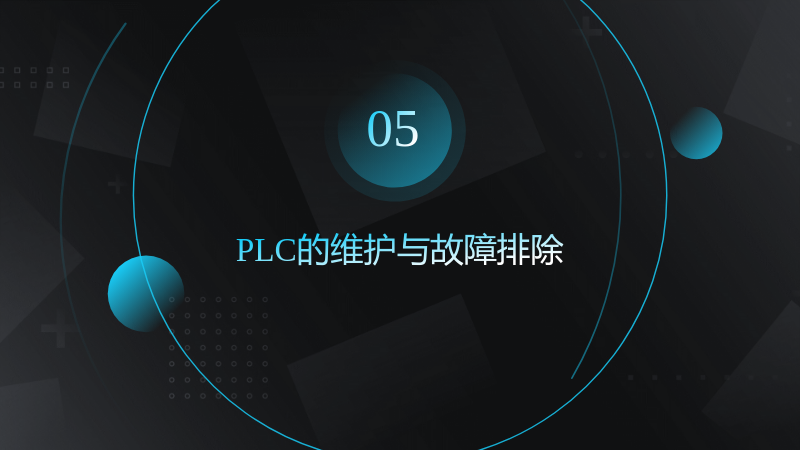

5. PLC的维护与故障排除

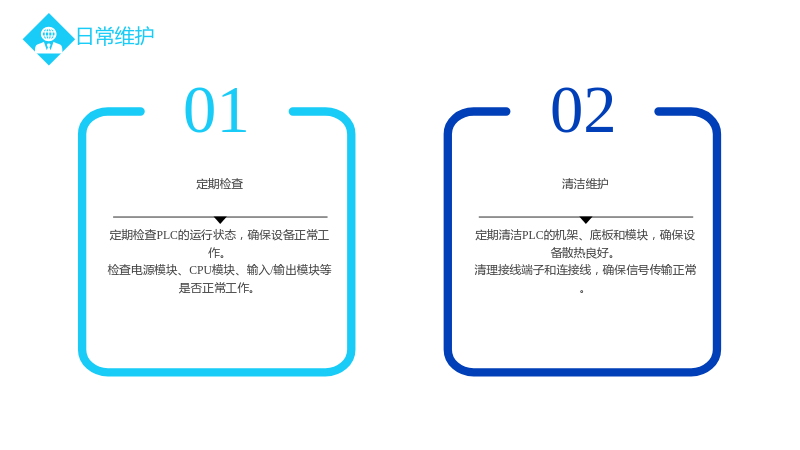

5.1 日常维护

5.1.1 定期检查

• 定期检查PLC的运行状态，确保设备正常工作。
• 检查电源模块、CPU模块、输入/输出模块等是否正常工作。

5.1.2 清洁维护

• 定期清洁PLC的机架、底板和模块，确保设备散热良好。
• 清理接线端子和连接线，确保信号传输正常。

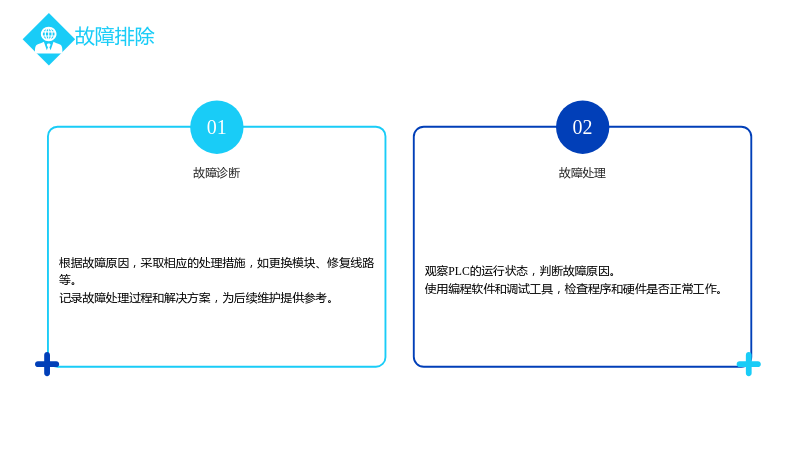

5.2 故障排除

5.2.1 故障诊断

• 观察PLC的运行状态，判断故障原因。
• 使用编程软件和调试工具，检查程序和硬件是否正常工作。

5.2.2 故障处理

• 根据故障原因，采取相应的处理措施，如更换模块、修复线路等。
• 记录故障处理过程和解决方案，为后续维护提供参考。

6. PLC的升级与改造

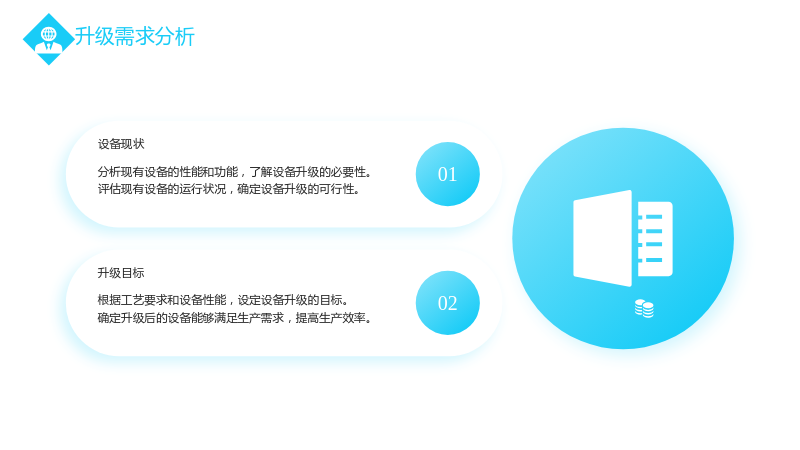

6.1 升级需求分析

6.1.1 设备现状

• 分析现有设备的性能和功能，了解设备升级的必要性。
• 评估现有设备的运行状况，确定设备升级的可行性。

6.1.2 升级目标

• 根据工艺要求和设备性能，设定设备升级的目标。
• 确定升级后的设备能够满足生产需求，提高生产效率。

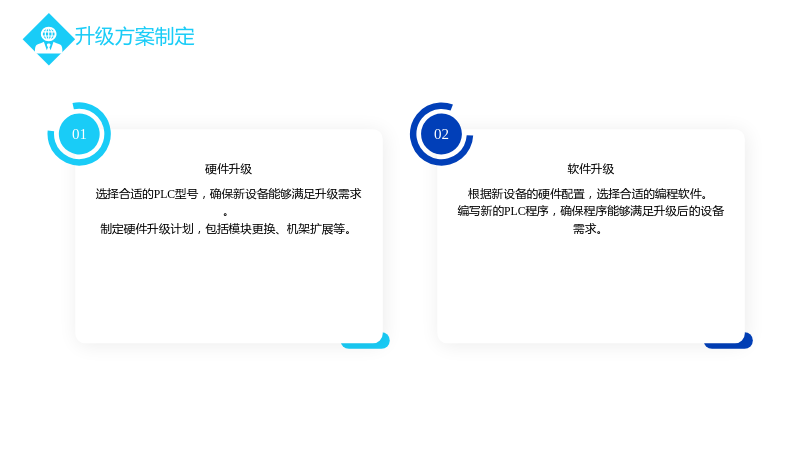

6.2 升级方案制定

6.2.1 硬件升级

• 选择合适的PLC型号，确保新设备能够满足升级需求。
• 制定硬件升级计划，包括模块更换、机架扩展等。

6.2.2 软件升级

• 根据新设备的硬件配置，选择合适的编程软件。
• 编写新的PLC程序，确保程序能够满足升级后的设备需求。

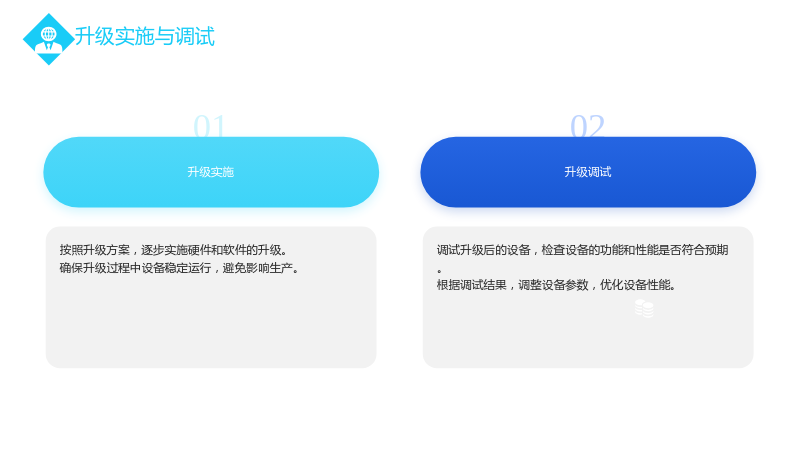

6.3 升级实施与调试

6.3.1 升级实施

• 按照升级方案，逐步实施硬件和软件的升级。
• 确保升级过程中设备稳定运行，避免影响生产。

6.3.2 升级调试

• 调试升级后的设备，检查设备的功能和性能是否符合预期。
• 根据调试结果，调整设备参数，优化设备性能。

7. PLC装配的安全注意事项

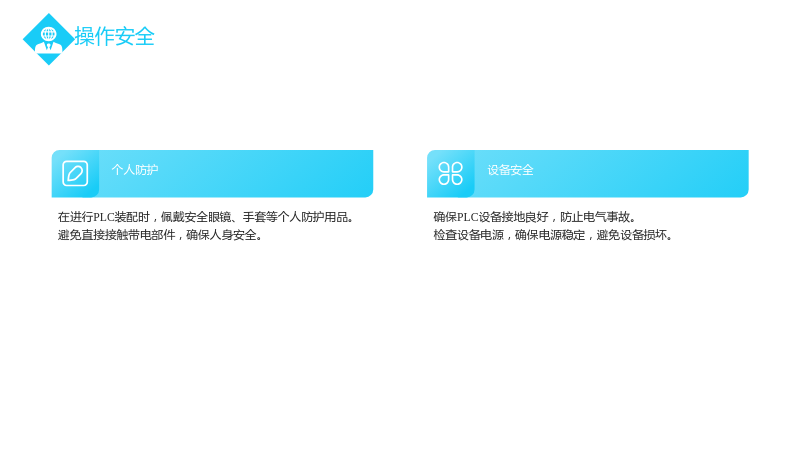

7.1 操作安全

7.1.1 个人防护

• 在进行PLC装配时，佩戴安全眼镜、手套等个人防护用品。
• 避免直接接触带电部件，确保人身安全。

7.1.2 设备安全

• 确保PLC设备接地良好，防止电气事故。
• 检查设备电源，确保电源稳定，避免设备损坏。

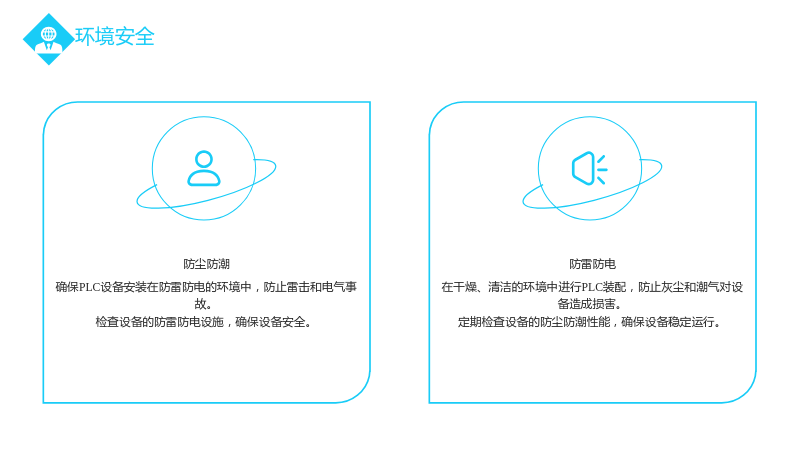

7.2 环境安全

7.2.1 防尘防潮

• 在干燥、清洁的环境中进行PLC装配，防止灰尘和潮气对设备造成损害。
• 定期检查设备的防尘防潮性能，确保设备稳定运行。

7.2.2 防雷防电

• 确保PLC设备安装在防雷防电的环境中，防止雷击和电气事故。
• 检查设备的防雷防电设施，确保设备安全。
