基于STM32的Open MV人脸识别与追踪系统的设计与实现
1. 系统概述

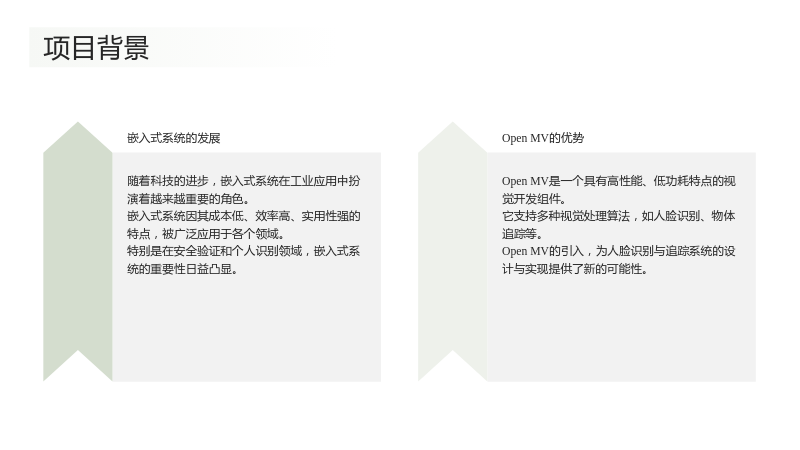

1.1 项目背景
1.1.1 嵌入式系统的发展
- 随着科技的进步，嵌入式系统在工业应用中扮演着越来越重要的角色。
- 嵌入式系统因其成本低、效率高、实用性强的特点，被广泛应用于各个领域。
- 特别是在安全验证和个人识别领域，嵌入式系统的重要性日益凸显。
1.1.2 Open MV的优势
- Open MV是一个具有高性能、低功耗特点的视觉开发组件。
- 它支持多种视觉处理算法，如人脸识别、物体追踪等。
- Open MV的引入，为人脸识别与追踪系统的设计与实现提供了新的可能性。

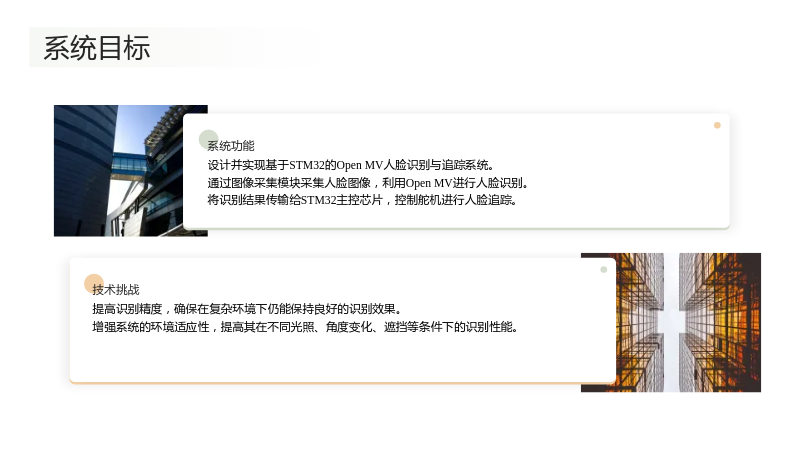

1.2 系统目标
1.2.1 系统功能
- 设计并实现基于STM32的Open MV人脸识别与追踪系统。
- 通过图像采集模块采集人脸图像，利用Open MV进行人脸识别。
- 将识别结果传输给STM32主控芯片，控制舵机进行人脸追踪。
1.2.2 技术挑战
- 提高识别精度，确保在复杂环境下仍能保持良好的识别效果。
- 增强系统的环境适应性，提高其在不同光照、角度变化、遮挡等条件下的识别性能。
2. 系统设计

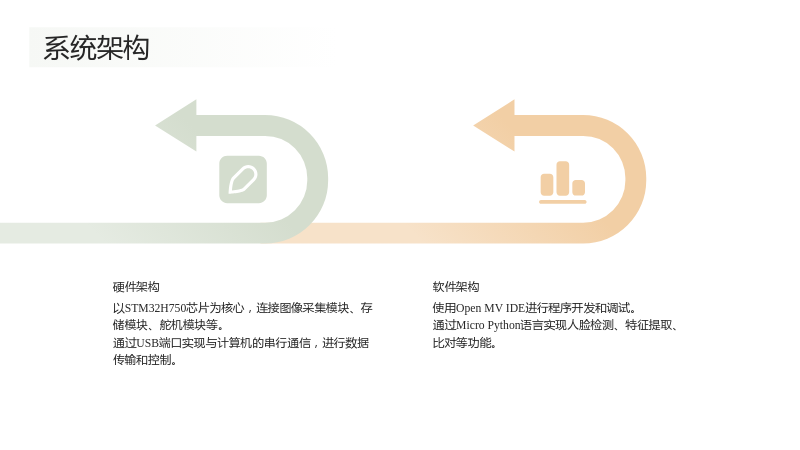

2.1 系统架构
2.1.1 硬件架构
- 以STM32H750芯片为核心，连接图像采集模块、存储模块、舵机模块等。
- 通过USB端口实现与计算机的串行通信，进行数据传输和控制。
2.1.2 软件架构
- 使用Open MV IDE进行程序开发和调试。
- 通过Micro Python语言实现人脸检测、特征提取、比对等功能。

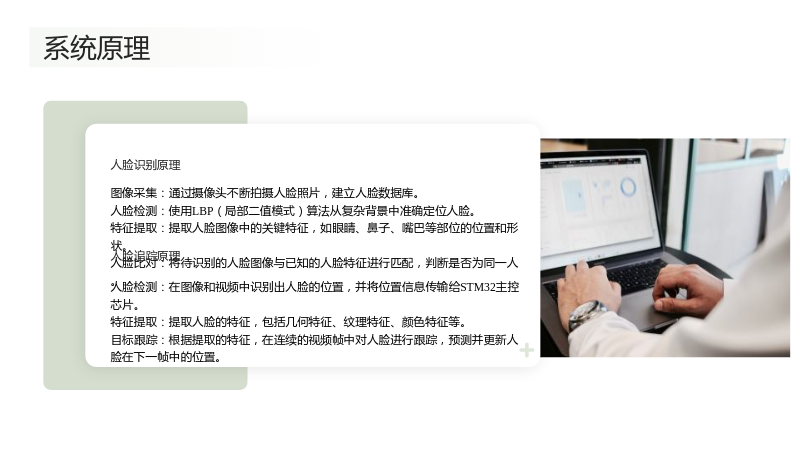

2.2 系统原理
2.2.1 人脸识别原理
- 图像采集：通过摄像头不断拍摄人脸照片，建立人脸数据库。
- 人脸检测：使用LBP（局部二值模式）算法从复杂背景中准确定位人脸。
- 特征提取：提取人脸图像中的关键特征，如眼睛、鼻子、嘴巴等部位的位置和形状。
- 人脸比对：将待识别的人脸图像与已知的人脸特征进行匹配，判断是否为同一人。
2.2.2 人脸追踪原理
- 人脸检测：在图像和视频中识别出人脸的位置，并将位置信息传输给STM32主控芯片。
- 特征提取：提取人脸的特征，包括几何特征、纹理特征、颜色特征等。
- 目标跟踪：根据提取的特征，在连续的视频帧中对人脸进行跟踪，预测并更新人脸在下一帧中的位置。
3. 系统实现

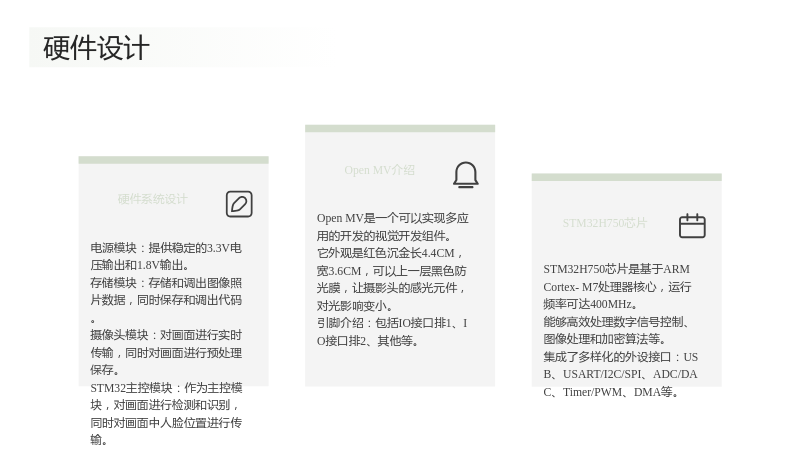

3.1 硬件设计
3.1.1 硬件系统设计
- 电源模块：提供稳定的3.3V电压输出和1.8V输出。
- 存储模块：存储和调出图像照片数据，同时保存和调出代码。
- 摄像头模块：对画面进行实时传输，同时对画面进行预处理保存。
- STM32主控模块：作为主控模块，对画面进行检测和识别，同时对画面中人脸位置进行传输。
- 舵机模块：接收STM32主控芯片位置数据，实时进行对该位置进行转动。
3.1.2 Open MV介绍
- Open MV是一个可以实现多应用的开发的视觉开发组件。
- 它外观是红色沉金长4.4CM，宽3.6CM，可以上一层黑色防光膜，让摄影头的感光元件，对光影响变小。
- 引脚介绍：包括IO接口排1、IO接口排2、其他等。
3.1.3 STM32H750芯片
- STM32H750芯片是基于ARM Cortex-M7处理器核心，运行频率可达400MHz。
- 能够高效处理数字信号控制、图像处理和加密算法等。
- 集成了多样化的外设接口：USB、USART/I2C/SPI、ADC/DAC、Timer/PWM、DMA等。

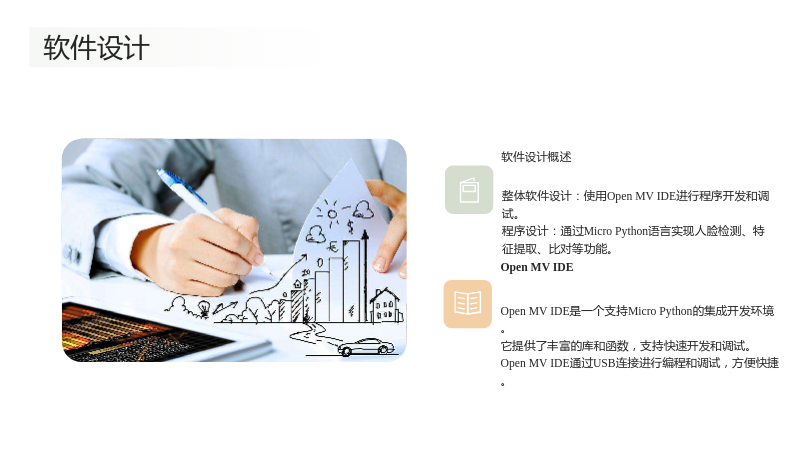

3.2 软件设计
3.2.1 软件设计概述
- 整体软件设计：使用Open MV IDE进行程序开发和调试。
- 程序设计：通过Micro Python语言实现人脸检测、特征提取、比对等功能。
3.2.2 Open MV IDE
- Open MV IDE是一个支持Micro Python的集成开发环境。
- 它提供了丰富的库和函数，支持快速开发和调试。
- Open MV IDE通过USB连接进行编程和调试，方便快捷。

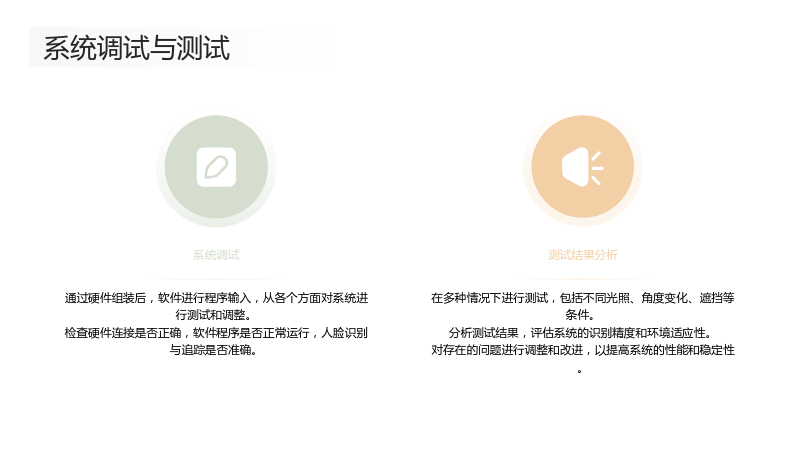

3.3 系统调试与测试
3.3.1 系统调试
- 通过硬件组装后，软件进行程序输入，从各个方面对系统进行测试和调整。
- 检查硬件连接是否正确，软件程序是否正常运行，人脸识别与追踪是否准确。
3.3.2 测试结果分析
- 在多种情况下进行测试，包括不同光照、角度变化、遮挡等条件。
- 分析测试结果，评估系统的识别精度和环境适应性。
- 对存在的问题进行调整和改进，以提高系统的性能和稳定性。
4. 总结与展望

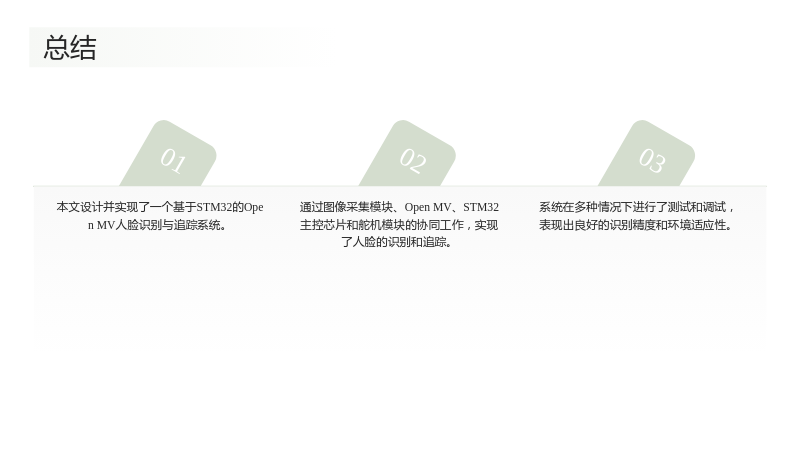

4.1 总结
- 本文设计并实现了一个基于STM32的Open MV人脸识别与追踪系统。
- 通过图像采集模块、Open MV、STM32主控芯片和舵机模块的协同工作，实现了人脸的识别和追踪。
- 系统在多种情况下进行了测试和调试，表现出良好的识别精度和环境适应性。
4.2 展望
- 进一步优化算法，提高识别精度，尤其是在复杂环境下的识别性能。
- 增强系统的鲁棒性，提高其在不同光照、角度变化、遮挡等条件下的稳定性。
- 拓展应用场景，如安防监控、智能家居、虚拟现实等领域。
- 探索与其他生物识别技术的融合，如指纹识别、虹膜识别等，实现多模态身份验证。
- 关注数据安全和隐私保护，确保系统的合规性和用户权益。
