太仓市三等水准控制网升级改造项目技术总结

1. 项目背景与概述

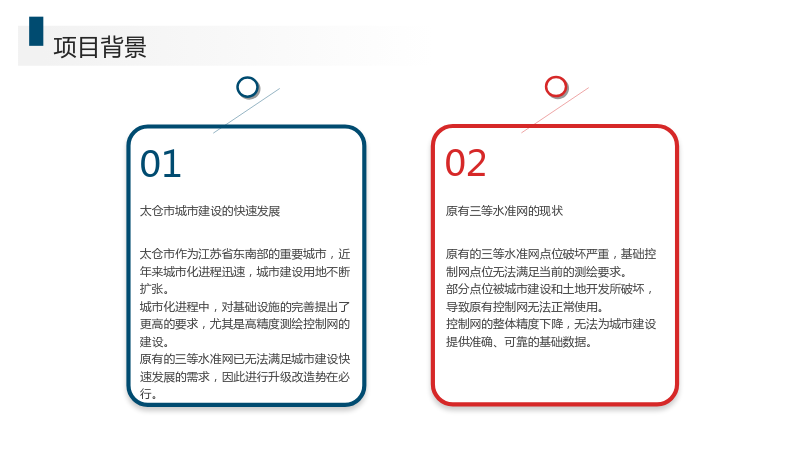

1.1 项目背景

1.1.1 太仓市城市建设的快速发展

• 太仓市作为江苏省东南部的重要城市，近年来城市化进程迅速，城市建设用地不断扩张。
• 城市化进程中，对基础设施的完善提出了更高的要求，尤其是高精度测绘控制网的建设。
• 原有的三等水准网已无法满足城市建设快速发展的需求，因此进行升级改造势在必行。

1.1.2 原有三等水准网的现状

• 原有的三等水准网点位破坏严重，基础控制网点位无法满足当前的测绘要求。
• 部分点位被城市建设和土地开发所破坏，导致原有控制网无法正常使用。
• 控制网的整体精度下降，无法为城市建设提供准确、可靠的基础数据。

1.2 项目概述

1.2.1 项目目标

• 加密和完善原有的三等水准网，提高控制网的整体精度。
• 在原有三等水准网的基础上，踏勘出未被破坏的三等水准点，进行修复。
• 新建选埋的水准点与修复的三等水准点组成新的水准控制网。
• 新的控制网需在全市范围内分布均匀，符合城市建设发展的需求。

1.2.2 项目任务

• 控制点标志巡查与修复
• D级GNSS控制网建设
• 三等水准网建设
• 成果资料整理及质量检查

1.3 项目组织实施

1.3.1 人员配置情况

• 项目督查与协调：2人
• 技术设计：3人
• 控制点标志巡查与修复：4人
• D级GNSS控制网建设：6人
• 三等水准网建设：12人
• 成果资料整理：2人
• 质量检查：4人
• 后勤保障：2人
• 合计：35人

1.3.2 软硬件配置

• GNSS控制测量：Trimble R9型GNSS接收机3台，Trimble R10型GNSS接收机1台
• 三等水准测量：Trimble DiNi03型电子水准仪及标尺2台，Leica LS15型电子水准仪及标尺1台
• 数据处理：GAMIT数据处理软件1套，科傻水准测量与沉降观测数据处理系统1套，北京清华山维NASEW2008 1套
• 成图系统：南方CASS9.0成图系统6套

2. 作业区自然地理概况和已有资料情况

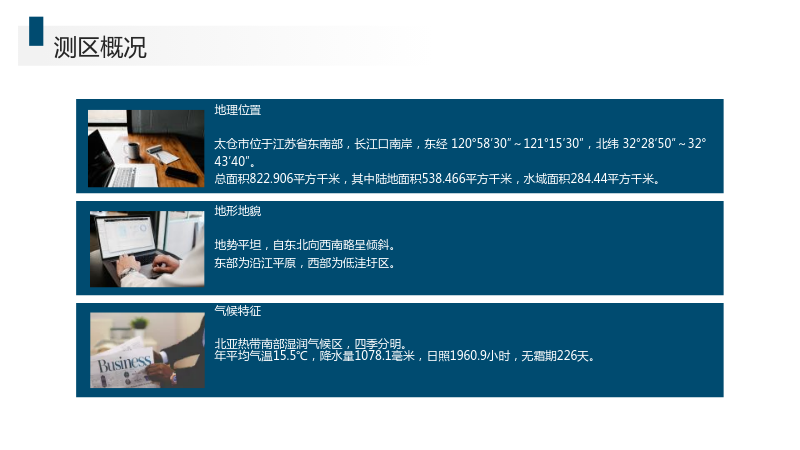

2.1 测区概况

2.1.1 地理位置

• 太仓市位于江苏省东南部，长江口南岸，东经 120°58′30″～121°15′30″，北纬 32°28′50″～32°43′40″。
• 总面积822.906平方千米，其中陆地面积538.466平方千米，水域面积284.44平方千米。

2.1.2 地形地貌

• 地势平坦，自东北向西南略呈倾斜。
• 东部为沿江平原，西部为低洼圩区。

2.1.3 气候特征

• 北亚热带南部湿润气候区，四季分明。
• 年平均气温15.5℃，降水量1078.1毫米，日照1960.9小时，无霜期226天。

2.2 已有资料利用情况

2.2.1 CORS基准站资料

• 采用太仓市范围内江苏省卫星导航定位基准站网（JSCORS）中的JSLH（浏河）、JSTC（太仓）两个基准站点作为D级GNSS控制网平差的起算点。

2.2.2 GNSS控制点资料

• 利用太仓市现代测绘控制网建设资料和太仓市原有控制点资料，共布设45个控制点标志。
• 利用太仓市原有控制点资料，共布设173个水准点，水准线路长约1035.54km。

2.2.3 水准资料

• 利用太仓市现代测绘控制网建设资料和太仓市原有控制点资料，共50个点作为三等水准网的起算点。
• 经巡查与修复后，满足三等水准测量规范要求的三等水准点56个，D级GNSS点34个。

2.2.4 其他资料

• 利用太仓市行政区划图、交通路网图、数字地形图、正射影像图等资料，为巡查、控制网设计、控制点选埋、生产计划安排及水准路线图绘制提供支持。

2.3 作业依据

• 遵循CJJ/T 8-2011《城市测量规范》、GB/T 18314-2009《全球定位系统（GPS）测量规范》、GB/T 12898-2009《国家三、四等水准测量规范》等相关国家标准和规范。
• 依据经批准的技术设计书和项目合同。

3. 主要技术指标

3.1 测绘基准

• 平面坐标系：国家2000坐标系（CGCS2000椭球，中央子午线120°）。
• 高程系统与基准：正常高系统，1985国家高程基准。

3.2 数据基本内容与格式

• 成果数据包括D级GNSS控制点成果表、D级GNSS控制网施测图、GNSS平差计算资料、三等水准测量成果表、三等水准施测图、观测手簿、水准测量外业高差及概略高程表、水准网平差计算资料、仪器标尺的检定检验资料、各类控制点点之记等。

3.3 主要精度指标

• D级GNSS控制网精度指标：基线水平分量中误差≤±20mm，基线垂直分量中误差≤±40mm，相对精度≥10-5。
• 三等水准网精度指标：每公里水准测量偶然中误差±3.0mm，每公里水准测量全中误差±6.0mm，附合路线或环线闭合差±12，最弱点高程中误差±30mm。

4. 技术实施情况

4.1 总体技术路线

• 项目总体技术路线包括控制点标志巡查与修复、D级GNSS控制网建设、三等水准网建设、成果资料整理及质量检查等步骤。

4.2 控制点标志巡查与修复

• 现场巡查时，对完好的控制点标志进行远景、近景相片拍摄，对点位破坏和不具备长期保存条件的控制点标志进行拍摄，对损坏的控制点标志进行拍摄。
• 现场查勘后，对50个二等水准点完好可用，90个三等水准点有破损进行维修。

4.3 D级GNSS控制网建设

• GNSS控制网布设时，以太仓市现代测绘控制网建设资料为起算网，按照统一规划、整体设计的原则布设D级GNSS控制网。
• 新建选埋的D级GNSS控制点采用混凝土水准标石，上顶面比地面稍高。

4.4 三等水准网建设

• 三等水准网建设时，利用太仓市现代测绘控制网建设资料和太仓市原有控制点资料，共50个点作为起算点。
• 新建选埋的三等水准点需满足三等水准测量规范要求，与修复的三等水准点组成新的水准控制网。

4.5 成果资料整理及质量检查

• 对GNSS控制网和三等水准网的观测数据进行处理和分析，确保数据的准确性和可靠性。
• 对成果资料进行整理和归档，为后续的查询和应用提供方便。

5. 结论与展望

5.1 结论

• 太仓市三等水准控制网升级改造项目成功完成，提高了控制网的整体精度，为太仓市的城市建设提供了准确、可靠的基础数据。
• 通过现场巡查、GNSS控制网建设和三等水准网建设等步骤，确保了项目的顺利进行和质量控制。
• 项目成果对太仓市的城市规划和基础设施建设具有重要意义，为太仓市的持续发展提供了有力支持。

5.2 展望

• 在未来的城市建设中，继续加强测绘控制网的建设和维护，确保控制网的精度和可靠性。
• 利用新技术和新方法，提高测绘控制网的自动化和智能化水平，提高工作效率和数据处理能力。
• 加强与其他城市和地区的测绘控制网的互联互通，提高测绘控制网的覆盖范围和应用价值。
