无人机载荷课程备课——云台原理及运用

1. 引言与介绍

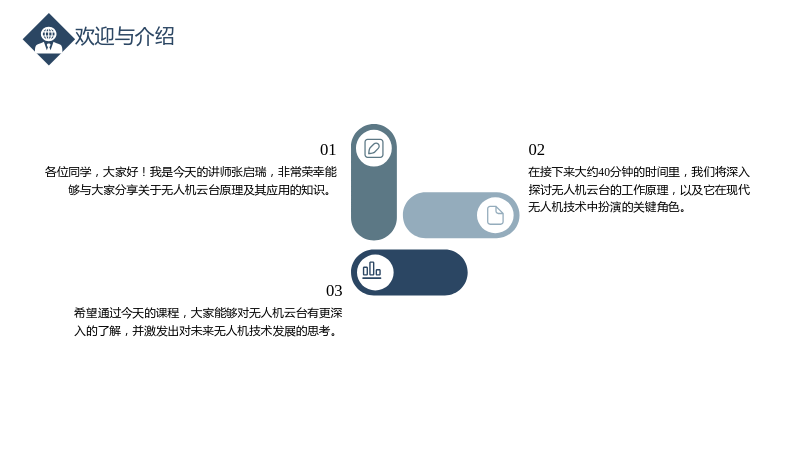

1.1 欢迎与介绍

• 各位同学，大家好！我是今天的讲师张启瑞，非常荣幸能够与大家分享关于无人机云台原理及其应用的知识。
• 在接下来大约40分钟的时间里，我们将深入探讨无人机云台的工作原理，以及它在现代无人机技术中扮演的关键角色。
• 希望通过今天的课程，大家能够对无人机云台有更深入的了解，并激发出对未来无人机技术发展的思考。

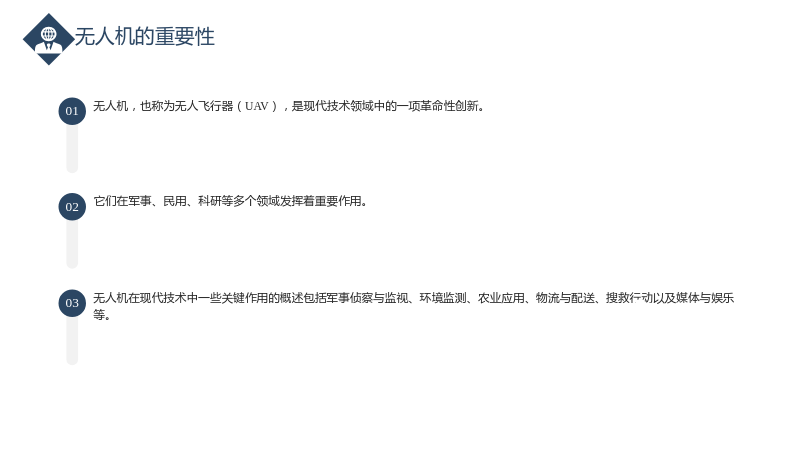

1.2 无人机的重要性

• 无人机，也称为无人飞行器（UAV），是现代技术领域中的一项革命性创新。
• 它们在军事、民用、科研等多个领域发挥着重要作用。
• 无人机在现代技术中一些关键作用的概述包括军事侦察与监视、环境监测、农业应用、物流与配送、搜救行动以及媒体与娱乐等。

2. 云台的作用

2.1 云台在无人机系统中的重要性

• 云台在作战无人机中的作用和重要性是多方面的，包括目标跟踪、图像稳定、多传感器集成、提高打击精度、增强生存能力、实时情报收集、通信中继、适应复杂环境以及提升任务灵活性等。

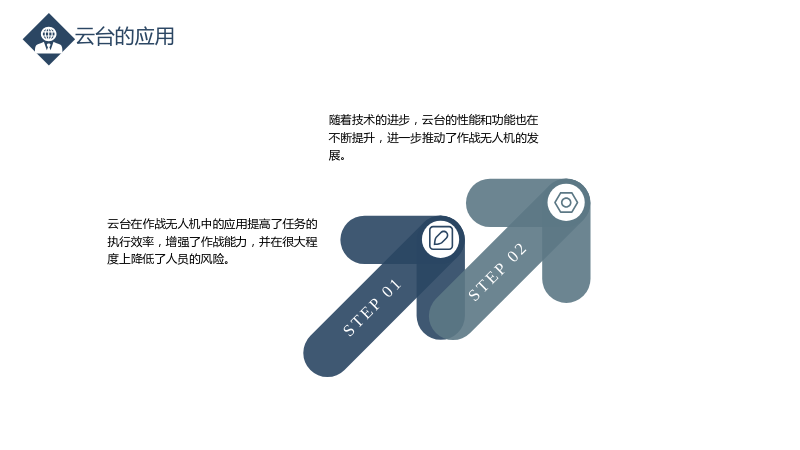

2.2 云台的应用

• 云台在作战无人机中的应用提高了任务的执行效率，增强了作战能力，并在很大程度上降低了人员的风险。
• 随着技术的进步，云台的性能和功能也在不断提升，进一步推动了作战无人机的发展。

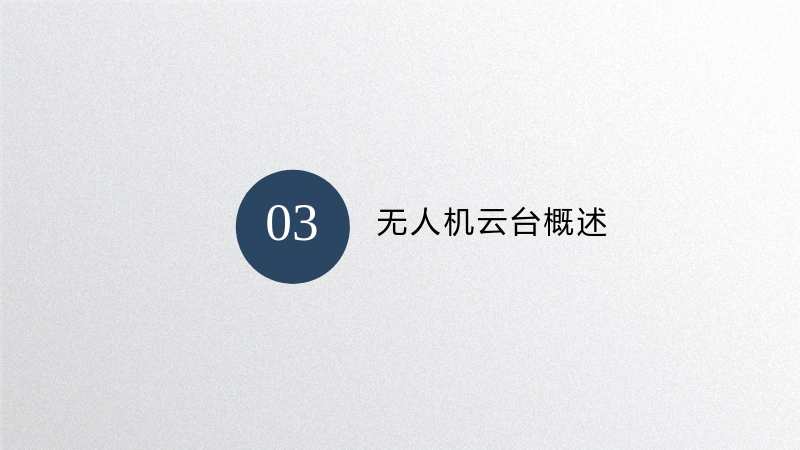

3. 无人机云台概述

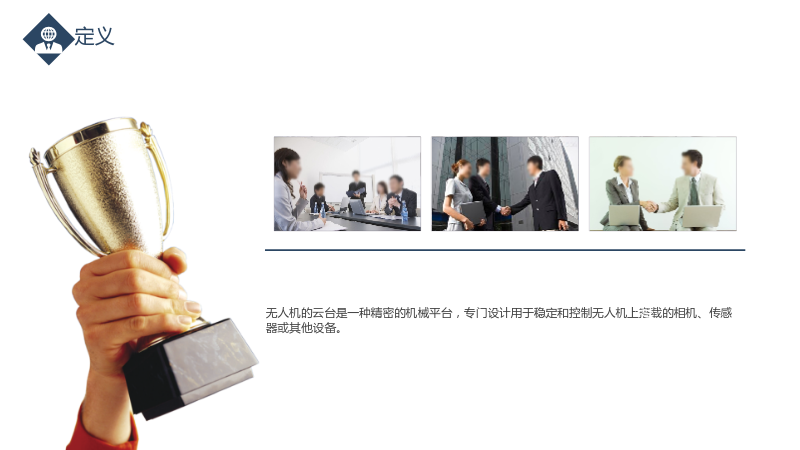

3.1 定义

• 无人机的云台是一种精密的机械平台，专门设计用于稳定和控制无人机上搭载的相机、传感器或其他设备。

3.2 类型

• 云台根据其旋转轴的数量和类型，可以分为单轴、双轴和三轴云台。
• 每种类型的云台都有其特定的应用场景和功能。

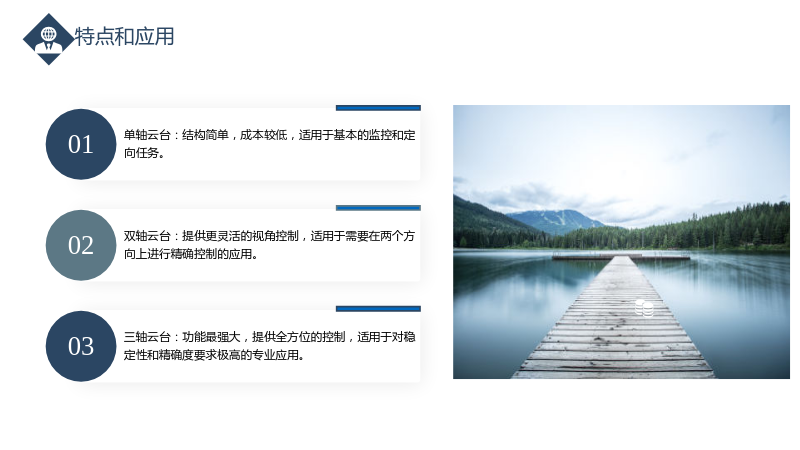

3.3 特点和应用

• 单轴云台：结构简单，成本较低，适用于基本的监控和定向任务。
• 双轴云台：提供更灵活的视角控制，适用于需要在两个方向上进行精确控制的应用。
• 三轴云台：功能最强大，提供全方位的控制，适用于对稳定性和精确度要求极高的专业应用。

4. 组成

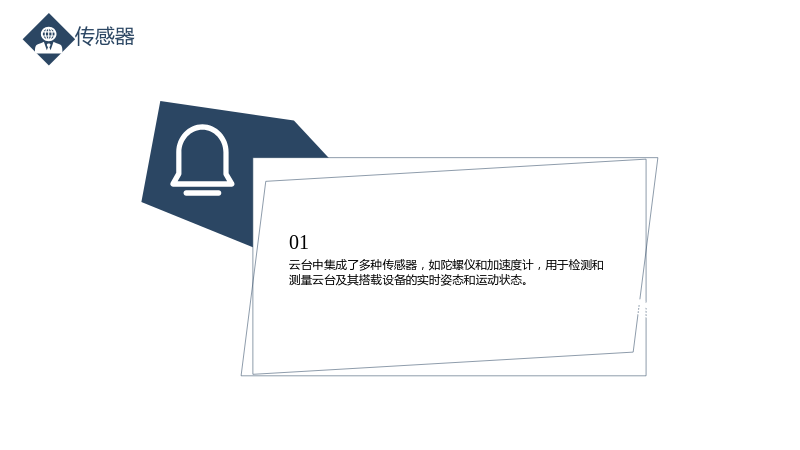

4.1 传感器

• 云台中集成了多种传感器，如陀螺仪和加速度计，用于检测和测量云台及其搭载设备的实时姿态和运动状态。

4.2 电机

• 电机是云台的动力来源，根据控制系统的指令，电机驱动云台的各个轴进行精确的旋转和定位。

4.3 控制单元

• 控制单元是云台的大脑，它接收来自传感器的数据，并根据预设的算法或操作者的指令，向电机发送控制信号，以调整云台的位置和姿态。

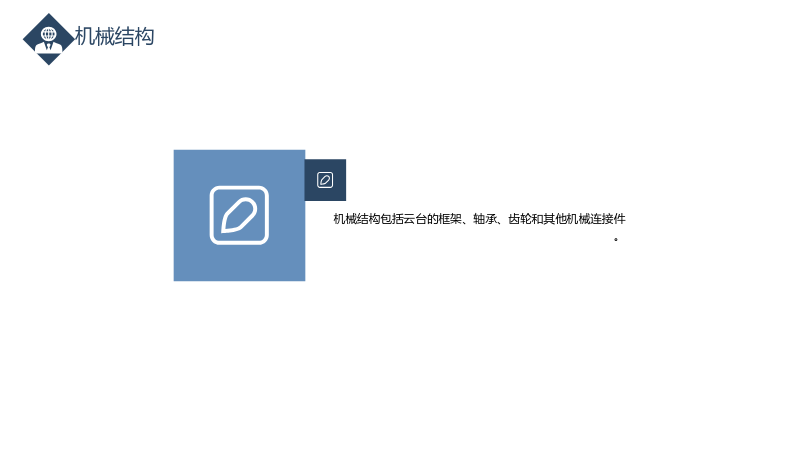

4.4 机械结构

• 机械结构包括云台的框架、轴承、齿轮和其他机械连接件。

4.5 电源

• 云台需要电源来驱动电机和控制单元。

4.6 通信接口

• 云台通常需要与主控制系统或操作者进行通信，以接收指令和发送状态信息。

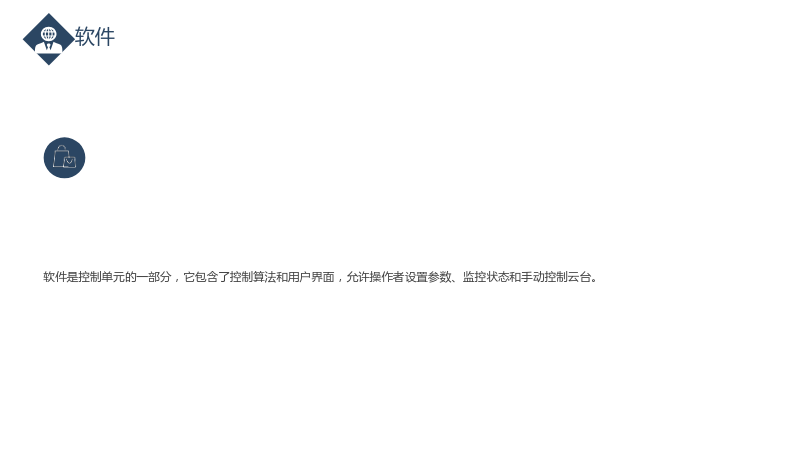

4.7 软件

• 软件是控制单元的一部分，它包含了控制算法和用户界面，允许操作者设置参数、监控状态和手动控制云台。

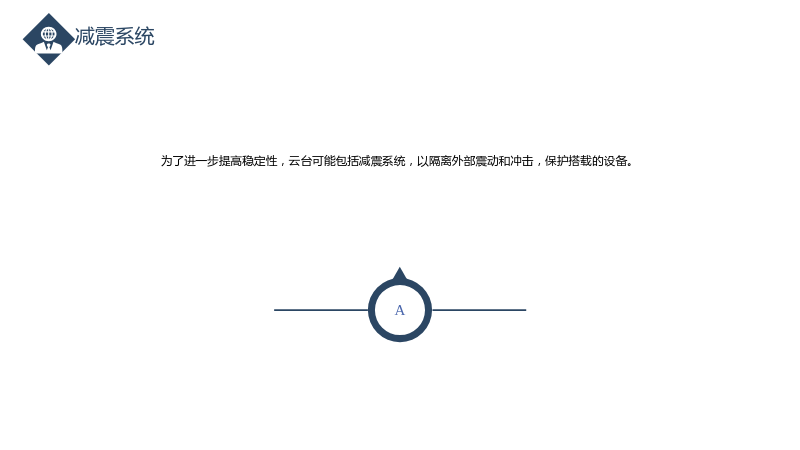

4.8 减震系统

• 为了进一步提高稳定性，云台可能包括减震系统，以隔离外部震动和冲击，保护搭载的设备。

4.9 安全机制

• 云台可能包括过载保护、温度监控和其他安全特性，以防止损坏和确保操作安全。

5. 云台工作原理

5.1 姿态检测

• 云台内部的传感器，如陀螺仪和加速度计，实时检测云台及其搭载设备的空间姿态和运动状态。

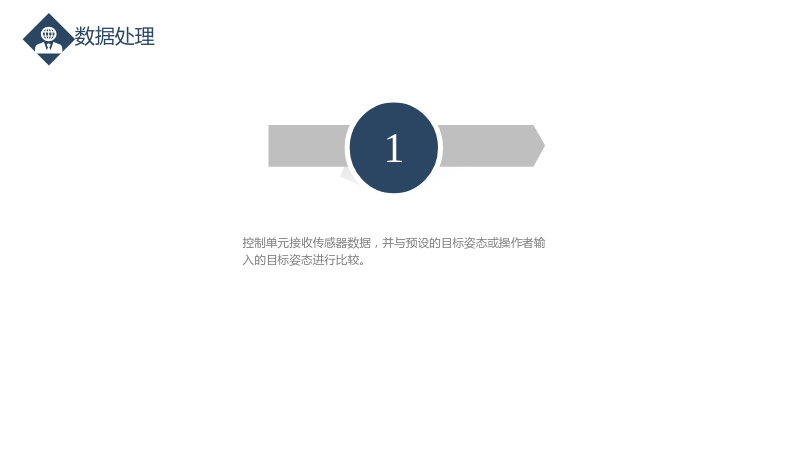

5.2 数据处理

• 控制单元接收传感器数据，并与预设的目标姿态或操作者输入的目标姿态进行比较。

5.3 控制算法

• 控制单元根据控制算法计算出需要执行的动作，以调整云台的姿态，使其与目标姿态一致。

5.4 电机驱动

• 控制单元向电机发送指令，电机根据指令旋转，驱动云台的各个轴（俯仰、横滚、方位）进行相应的调整。

5.5 实时调整

• 云台在电机的驱动下实时调整姿态，以补偿无人机的运动、外部环境的影响（如风力）或操作者的指令。

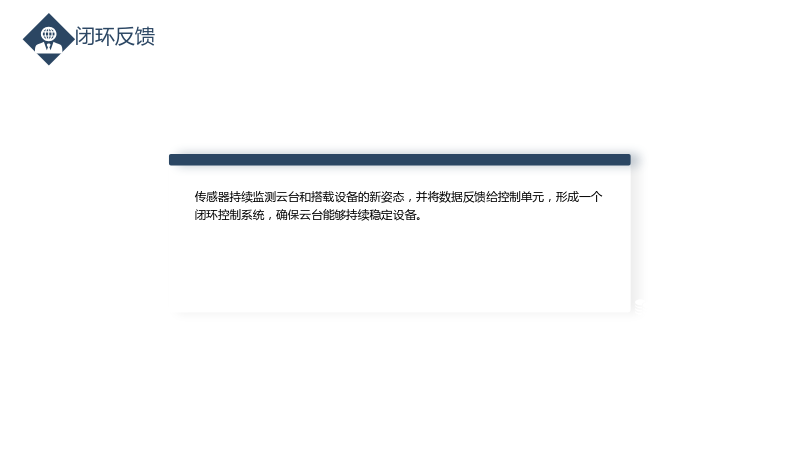

5.6 闭环反馈

• 传感器持续监测云台和搭载设备的新姿态，并将数据反馈给控制单元，形成一个闭环控制系统，确保云台能够持续稳定设备。

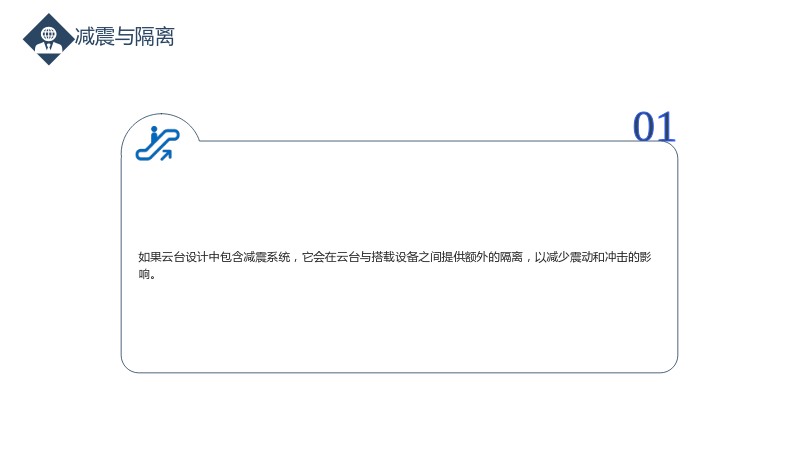

5.7 减震与隔离

• 如果云台设计中包含减震系统，它会在云台与搭载设备之间提供额外的隔离，以减少震动和冲击的影响。

5.8 用户交互

• 操作者可以通过遥控器或计算机界面与云台进行交互，手动控制云台的运动或设置自动跟踪目标。

5.9 软件支持

• 软件是控制单元的一部分，它包含了控制算法和用户界面，允许操作者设置参数、监控状态和手动控制云台。

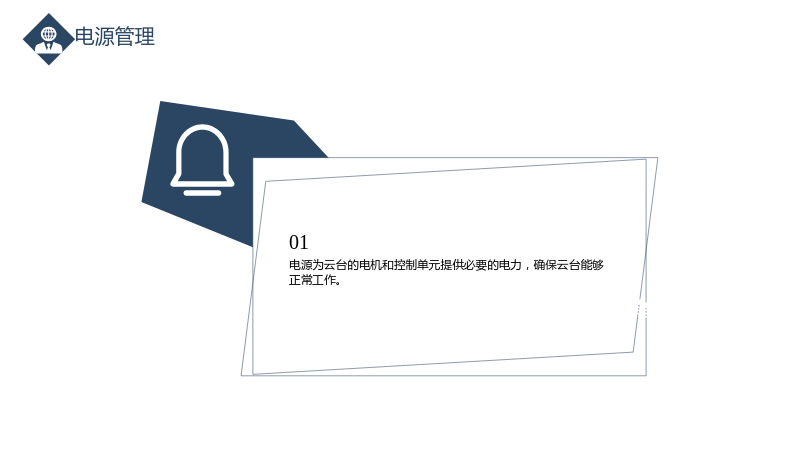

5.10 电源管理

• 电源为云台的电机和控制单元提供必要的电力，确保云台能够正常工作。

6. 云台在作战无人机中的案例研究

6.1 鸡头云台稳定系统

• 鸡头云台稳定系统是一种高性能的云台，用于在无人机上稳定摄像头和传感器。

6.2 俄乌冲突中无人机运用

• 在俄乌冲突中，无人机搭载云台稳定系统，提供了实时战场情报和精确打击能力。

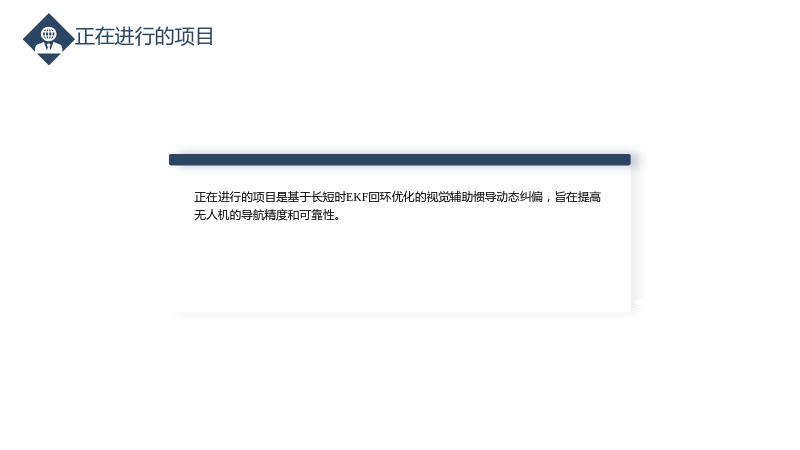

6.3 正在进行的项目

• 正在进行的项目是基于长短时EKF回环优化的视觉辅助惯导动态纠偏，旨在提高无人机的导航精度和可靠性。

7. 问答环节

7.1 云台电机过载

• 云台无法正常工作，电机发出异常噪音，或者无人机显示电机过载的警告。

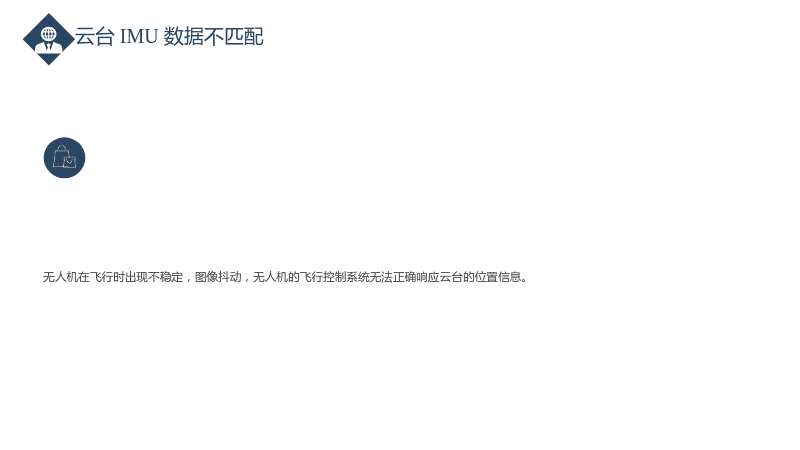

7.2 云台 IMU 数据不匹配

• 无人机在飞行时出现不稳定，图像抖动，无人机的飞行控制系统无法正确响应云台的位置信息。

7.3 云台卡住

• 云台无法移动到指定位置，或者在某个位置卡住不动，图像无法正常获取。

7.4 云台启动受阻

• 无人机开机后云台无法启动，或者启动后立即停止，无法进行正常的稳定操作。

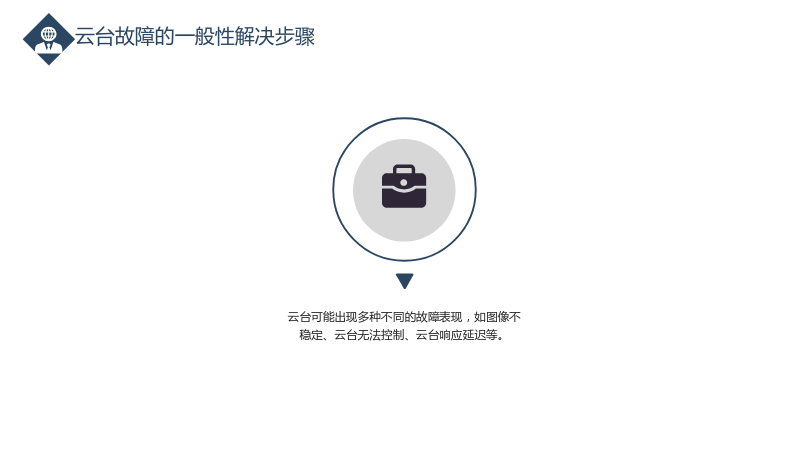

7.5 云台故障的一般性解决步骤

• 云台可能出现多种不同的故障表现，如图像不稳定、云台无法控制、云台响应延迟等。
