基于单片机的倒车防撞报警系统设计
1. 系统概述

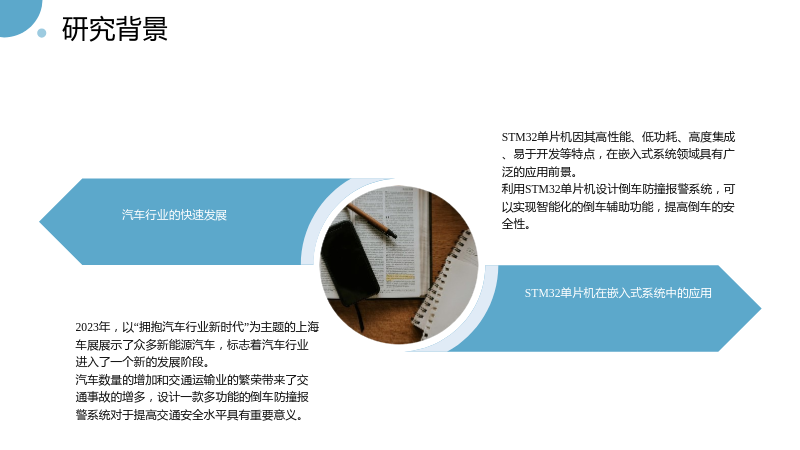

1.1 研究背景
1.1.1 汽车行业的快速发展
- 2023年，以“拥抱汽车行业新时代”为主题的上海车展展示了众多新能源汽车，标志着汽车行业进入了一个新的发展阶段。
- 汽车数量的增加和交通运输业的繁荣带来了交通事故的增多，设计一款多功能的倒车防撞报警系统对于提高交通安全水平具有重要意义。
1.1.2 STM32单片机在嵌入式系统中的应用
- STM32单片机因其高性能、低功耗、高度集成、易于开发等特点，在嵌入式系统领域具有广泛的应用前景。
- 利用STM32单片机设计倒车防撞报警系统，可以实现智能化的倒车辅助功能，提高倒车的安全性。

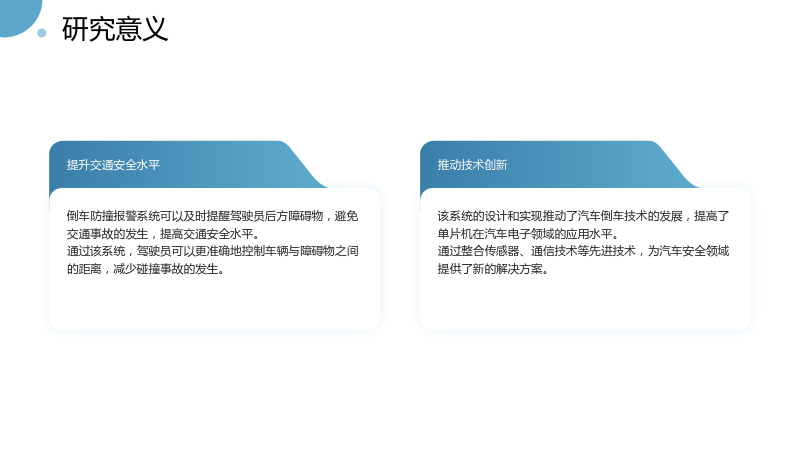

1.2 研究意义
1.2.1 提升交通安全水平
- 倒车防撞报警系统可以及时提醒驾驶员后方障碍物，避免交通事故的发生，提高交通安全水平。
- 通过该系统，驾驶员可以更准确地控制车辆与障碍物之间的距离，减少碰撞事故的发生。
1.2.2 推动技术创新
- 该系统的设计和实现推动了汽车倒车技术的发展，提高了单片机在汽车电子领域的应用水平。
- 通过整合传感器、通信技术等先进技术，为汽车安全领域提供了新的解决方案。

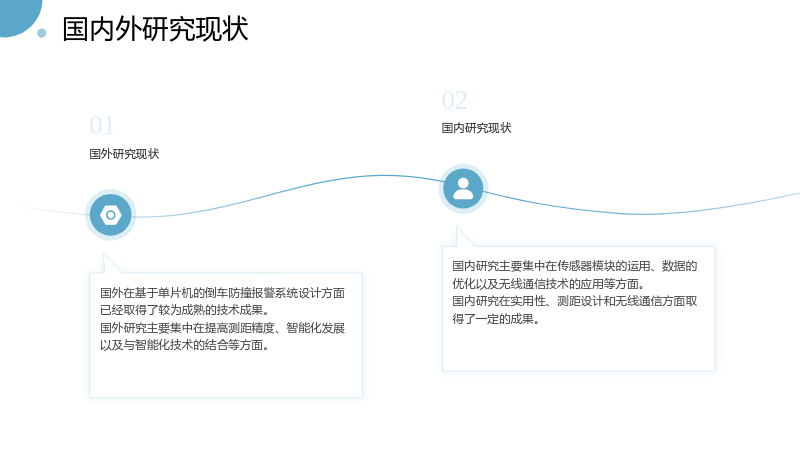

1.3 国内外研究现状
1.3.1 国外研究现状
- 国外在基于单片机的倒车防撞报警系统设计方面已经取得了较为成熟的技术成果。
- 国外研究主要集中在提高测距精度、智能化发展以及与智能化技术的结合等方面。
1.3.2 国内研究现状
- 国内研究主要集中在传感器模块的运用、数据的优化以及无线通信技术的应用等方面。
- 国内研究在实用性、测距设计和无线通信方面取得了一定的成果。

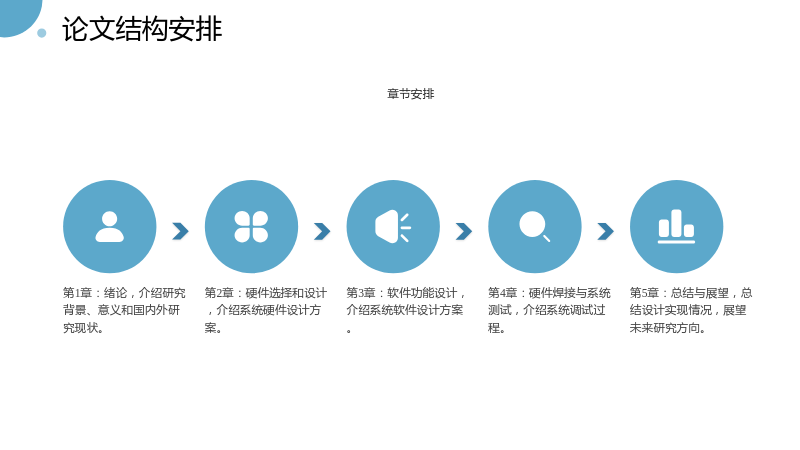

1.4 论文结构安排
1.4.1 章节安排
- 第1章：绪论，介绍研究背景、意义和国内外研究现状。
- 第2章：硬件选择和设计，介绍系统硬件设计方案。
- 第3章：软件功能设计，介绍系统软件设计方案。
- 第4章：硬件焊接与系统测试，介绍系统调试过程。
- 第5章：总结与展望，总结设计实现情况，展望未来研究方向。
2. 硬件选择和设计

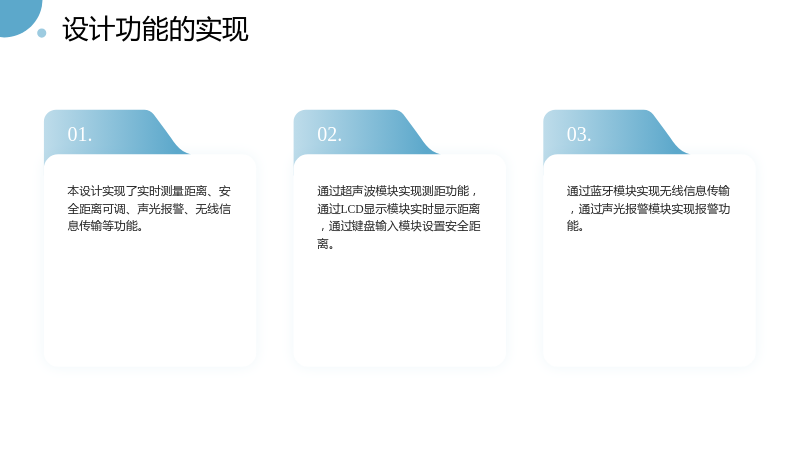

2.1 设计功能的实现
- 本设计实现了实时测量距离、安全距离可调、声光报警、无线信息传输等功能。
- 通过超声波模块实现测距功能，通过LCD显示模块实时显示距离，通过键盘输入模块设置安全距离。
- 通过蓝牙模块实现无线信息传输，通过声光报警模块实现报警功能。

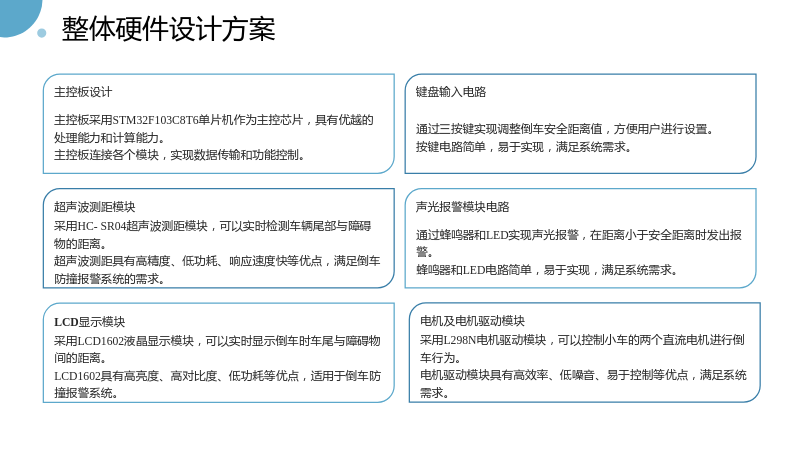

2.2 整体硬件设计方案
2.2.1 主控板设计
- 主控板采用STM32F103C8T6单片机作为主控芯片，具有优越的处理能力和计算能力。
- 主控板连接各个模块，实现数据传输和功能控制。
2.2.2 超声波测距模块
- 采用HC-SR04超声波测距模块，可以实时检测车辆尾部与障碍物的距离。
- 超声波测距具有高精度、低功耗、响应速度快等优点，满足倒车防撞报警系统的需求。
2.2.3 LCD显示模块
- 采用LCD1602液晶显示模块，可以实时显示倒车时车尾与障碍物间的距离。
- LCD1602具有高亮度、高对比度、低功耗等优点，适用于倒车防撞报警系统。
2.2.4 键盘输入电路
- 通过三按键实现调整倒车安全距离值，方便用户进行设置。
- 按键电路简单，易于实现，满足系统需求。
2.2.5 声光报警模块电路
- 通过蜂鸣器和LED实现声光报警，在距离小于安全距离时发出报警。
- 蜂鸣器和LED电路简单，易于实现，满足系统需求。
2.2.6 电机及电机驱动模块
- 采用L298N电机驱动模块，可以控制小车的两个直流电机进行倒车行为。
- 电机驱动模块具有高效率、低噪音、易于控制等优点，满足系统需求。

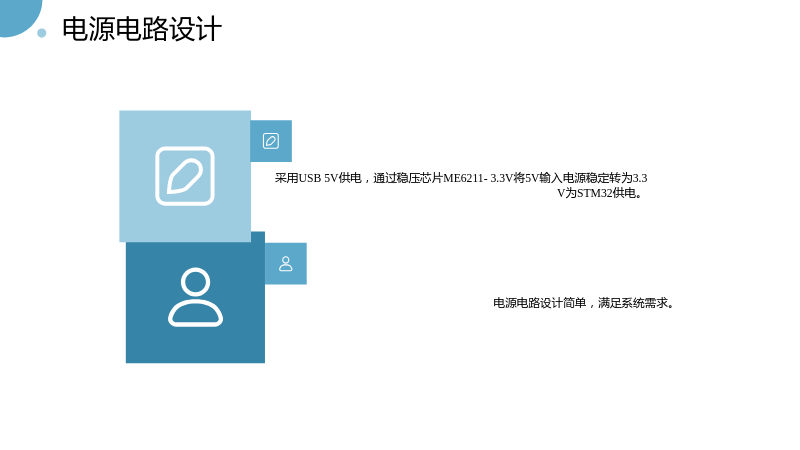

2.3 电源电路设计
- 采用USB 5V供电，通过稳压芯片ME6211-3.3V将5V输入电源稳定转为3.3V为STM32供电。
- 电源电路设计简单，满足系统需求。

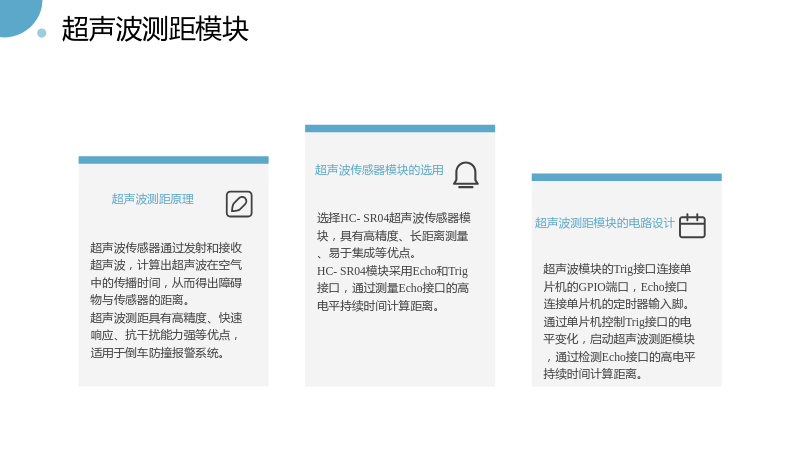

2.4 超声波测距模块
2.4.1 超声波测距原理
- 超声波传感器通过发射和接收超声波，计算出超声波在空气中的传播时间，从而得出障碍物与传感器的距离。
- 超声波测距具有高精度、快速响应、抗干扰能力强等优点，适用于倒车防撞报警系统。
2.4.2 超声波传感器模块的选用
- 选择HC-SR04超声波传感器模块，具有高精度、长距离测量、易于集成等优点。
- HC-SR04模块采用Echo和Trig接口，通过测量Echo接口的高电平持续时间计算距离。
2.4.3 超声波测距模块的电路设计
- 超声波模块的Trig接口连接单片机的GPIO端口，Echo接口连接单片机的定时器输入脚。
- 通过单片机控制Trig接口的电平变化，启动超声波测距模块，通过检测Echo接口的高电平持续时间计算距离。

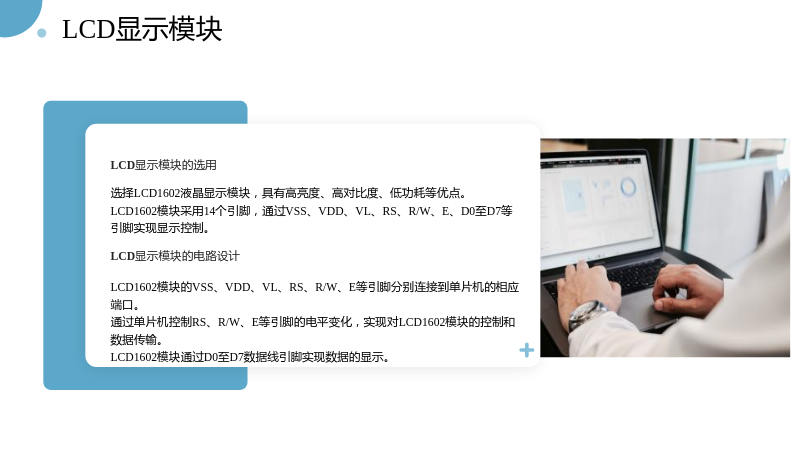

2.5 LCD显示模块
2.5.1 LCD显示模块的选用
- 选择LCD1602液晶显示模块，具有高亮度、高对比度、低功耗等优点。
- LCD1602模块采用14个引脚，通过VSS、VDD、VL、RS、R/W、E、D0至D7等引脚实现显示控制。
2.5.2 LCD显示模块的电路设计
- LCD1602模块的VSS、VDD、VL、RS、R/W、E等引脚分别连接到单片机的相应端口。
- 通过单片机控制RS、R/W、E等引脚的电平变化，实现对LCD1602模块的控制和数据传输。
- LCD1602模块通过D0至D7数据线引脚实现数据的显示。

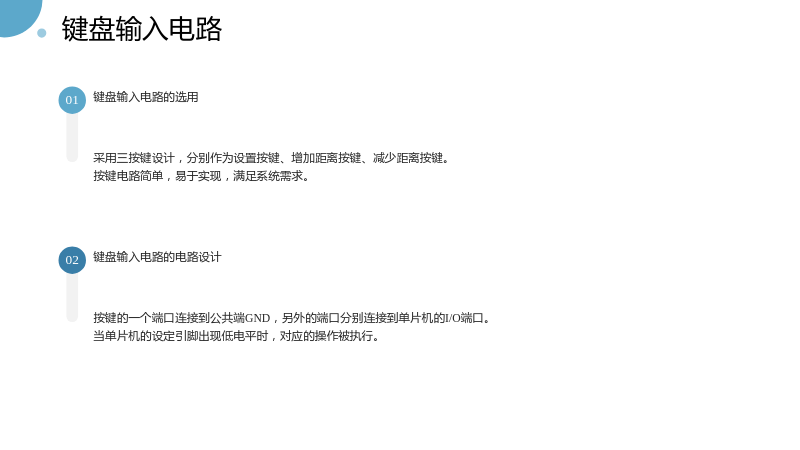

2.6 键盘输入电路
2.6.1 键盘输入电路的选用
- 采用三按键设计，分别作为设置按键、增加距离按键、减少距离按键。
- 按键电路简单，易于实现，满足系统需求。
2.6.2 键盘输入电路的电路设计
- 按键的一个端口连接到公共端GND，另外的端口分别连接到单片机的I/O端口。
- 当单片机的设定引脚出现低电平时，对应的操作被执行。

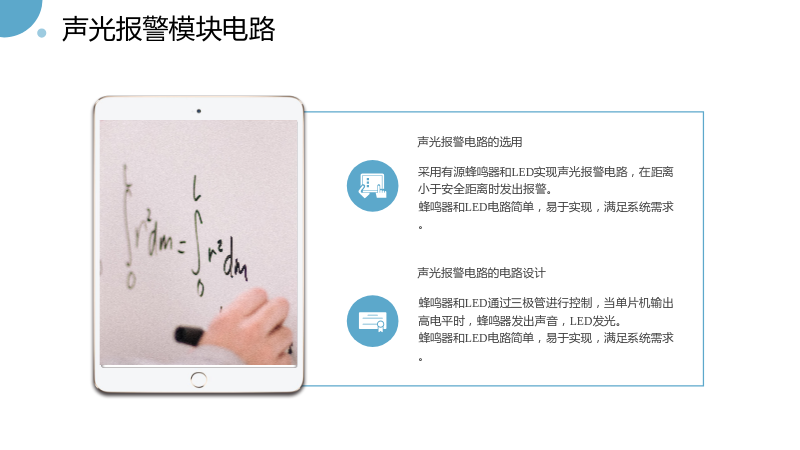

2.7 声光报警模块电路
2.7.1 声光报警电路的选用
- 采用有源蜂鸣器和LED实现声光报警电路，在距离小于安全距离时发出报警。
- 蜂鸣器和LED电路简单，易于实现，满足系统需求。
2.7.2 声光报警电路的电路设计
- 蜂鸣器和LED通过三极管进行控制，当单片机输出高电平时，蜂鸣器发出声音，LED发光。
- 蜂鸣器和LED电路简单，易于实现，满足系统需求。
2.8 电机及电机驱动模块
2.8.1 电机及电机驱动模块的选用
- 采用L298N电机驱动模块，可以控制小车的两个直流电机进行倒车行为。
- 电机驱动模块具有高效率、低噪音、易于控制等优点，满足系统需求。
2.8.2 电机及电机驱动模块的电路设计
- L298N电机驱动模块通过控制两个直流电机，实现小车的倒车行为。
- 电机驱动模块通过控制电机的转速和方向，实现小车的倒车和避障行为。
