基于STM32F103C8T6的智能门锁设计

1. 项目概述

1.1 项目背景

1.1.1 智能家居市场的需求

• 随着科技的发展，人们的生活节奏加快，对家庭安全的需求日益增加。
• 智能门锁作为智能家居的重要组成部分，能够提供比传统门锁更高级别的安全性能。
• 用户可以通过多种解锁方式提升使用便捷性，如蓝牙、指纹、NFC和矩阵按键。

1.1.2 物联网技术的发展

• 物联网技术使得设备之间可以高效通信，促进了智能家居设备，如智能门锁的功能和可靠性的提升。
• 使得远程控制和管理家居安全成为可能，为智能门锁的普及提供了技术支持。

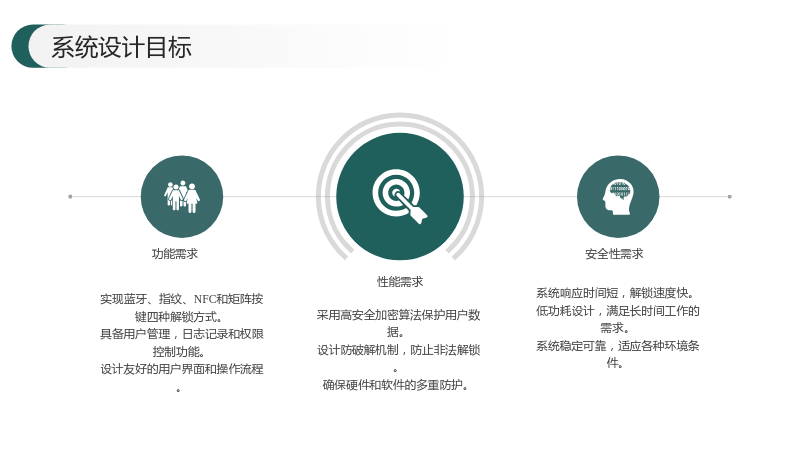

1.2 系统设计目标

1.2.1 功能需求

• 实现蓝牙、指纹、NFC和矩阵按键四种解锁方式。
• 具备用户管理，日志记录和权限控制功能。
• 设计友好的用户界面和操作流程。

1.2.2 性能需求

• 系统响应时间短，解锁速度快。
• 低功耗设计，满足长时间工作的需求。
• 系统稳定可靠，适应各种环境条件。

1.2.3 安全性需求

• 采用高安全加密算法保护用户数据。
• 设计防破解机制，防止非法解锁。
• 确保硬件和软件的多重防护。

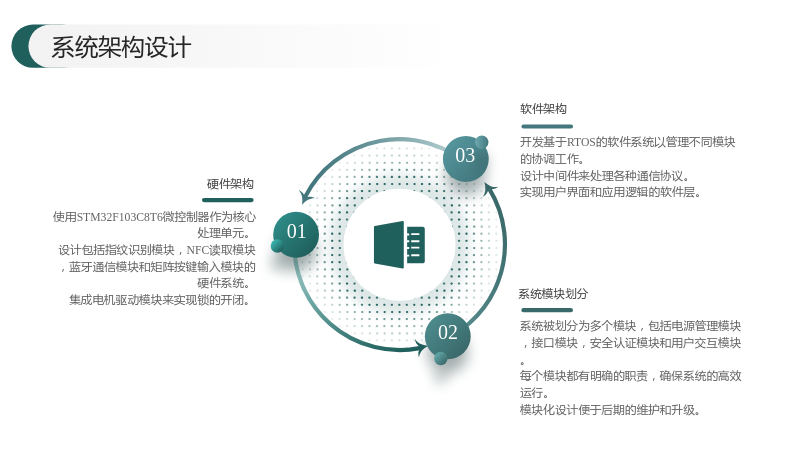

1.3 系统架构设计

1.3.1 硬件架构

• 使用STM32F103C8T6微控制器作为核心处理单元。
• 设计包括指纹识别模块，NFC读取模块，蓝牙通信模块和矩阵按键输入模块的硬件系统。
• 集成电机驱动模块来实现锁的开闭。

1.3.2 软件架构

• 开发基于RTOS的软件系统以管理不同模块的协调工作。
• 设计中间件来处理各种通信协议。
• 实现用户界面和应用逻辑的软件层。

1.3.3 系统模块划分

• 系统被划分为多个模块，包括电源管理模块，接口模块，安全认证模块和用户交互模块。
• 每个模块都有明确的职责，确保系统的高效运行。
• 模块化设计便于后期的维护和升级。

2. 硬件设计

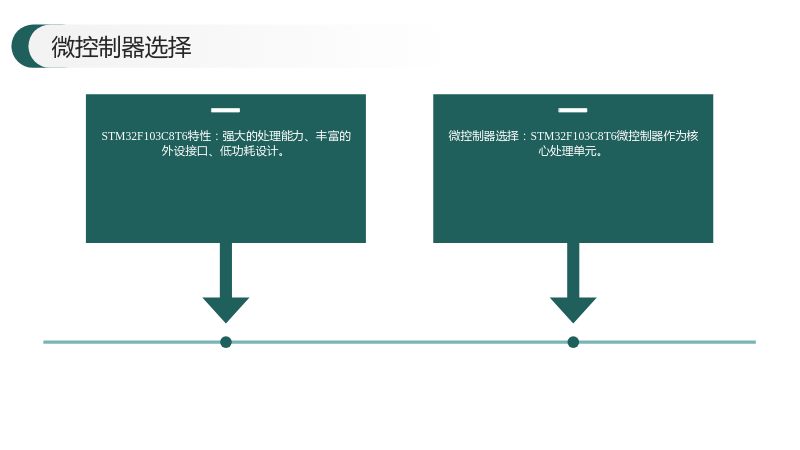

2.1 微控制器选择

• STM32F103C8T6特性：强大的处理能力、丰富的外设接口、低功耗设计。
• 微控制器选择：STM32F103C8T6微控制器作为核心处理单元。

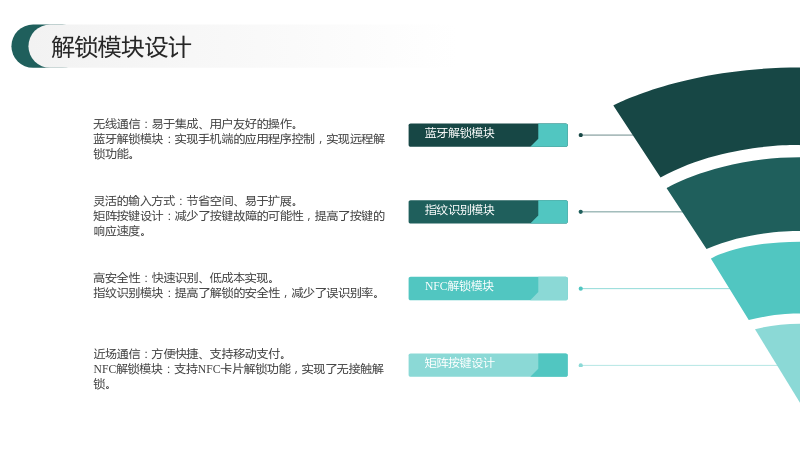

2.2 解锁模块设计

2.2.1 蓝牙解锁模块

• 无线通信：易于集成、用户友好的操作。
• 蓝牙解锁模块：实现手机端的应用程序控制，实现远程解锁功能。

2.2.2 指纹识别模块

• 高安全性：快速识别、低成本实现。
• 指纹识别模块：提高了解锁的安全性，减少了误识别率。

2.2.3 NFC解锁模块

• 近场通信：方便快捷、支持移动支付。
• NFC解锁模块：支持NFC卡片解锁功能，实现了无接触解锁。

2.2.4 矩阵按键设计

• 灵活的输入方式：节省空间、易于扩展。
• 矩阵按键设计：减少了按键故障的可能性，提高了按键的响应速度。

2.3 驱动与接口设计

2.3.1 电机驱动设计

• 精确控制：高效驱动、保护电路设计。
• 电机驱动设计：实现锁的开闭。

2.3.2 传感器接口设计

• 多样化传感器支持：抗干扰能力、实时数据处理。
• 传感器接口设计：支持多种传感器，实现环境监测等功能。

2.3.3 通信接口设计

• 兼容多种协议：稳定传输、易于升级。
• 通信接口设计：支持多种通信协议，实现设备之间的互联互通。

3. 软件设计

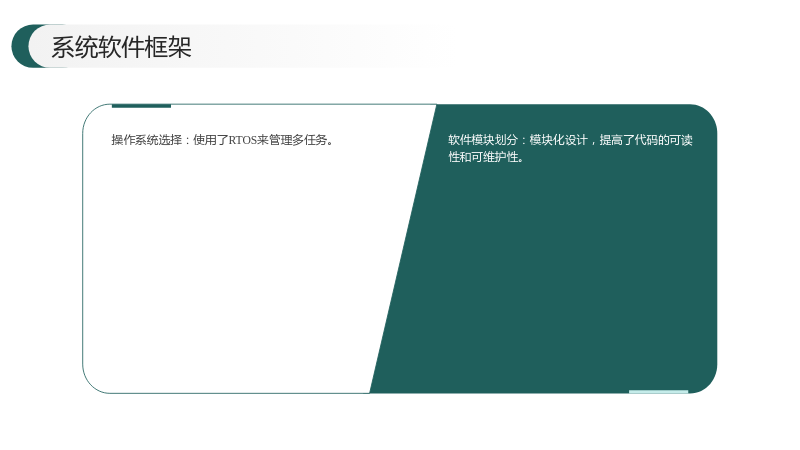

3.1 系统软件框架

• 操作系统选择：使用了RTOS来管理多任务。
• 软件模块划分：模块化设计，提高了代码的可读性和可维护性。

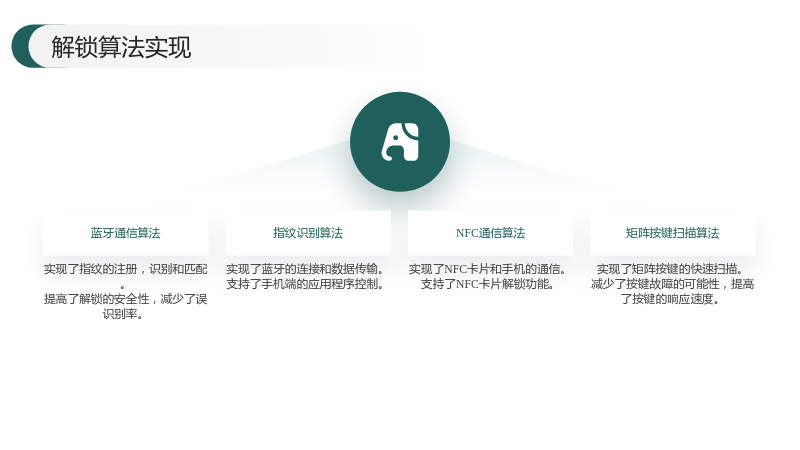

3.2 解锁算法实现

3.2.1 蓝牙通信算法

• 实现了蓝牙的连接和数据传输。
• 支持了手机端的应用程序控制。

3.2.2 指纹识别算法

• 实现了指纹的注册，识别和匹配。
• 提高了解锁的安全性，减少了误识别率。

3.2.3 NFC通信算法

• 实现了NFC卡片和手机的通信。
• 支持了NFC卡片解锁功能。

3.2.4 矩阵按键扫描算法

• 实现了矩阵按键的快速扫描。
• 减少了按键故障的可能性，提高了按键的响应速度。

3.3 系统安全设计

3.3.1 数据加密

• 对用户数据进行了加密处理。
• 防止了数据泄露和非法访问。

3.3.2 安全认证

• 实现了用户身份的认证。
• 防止了未授权用户解锁。

3.3.3 异常处理

• 设计了异常处理机制。
• 防止了系统崩溃和数据丢失。

4. 系统测试与验证

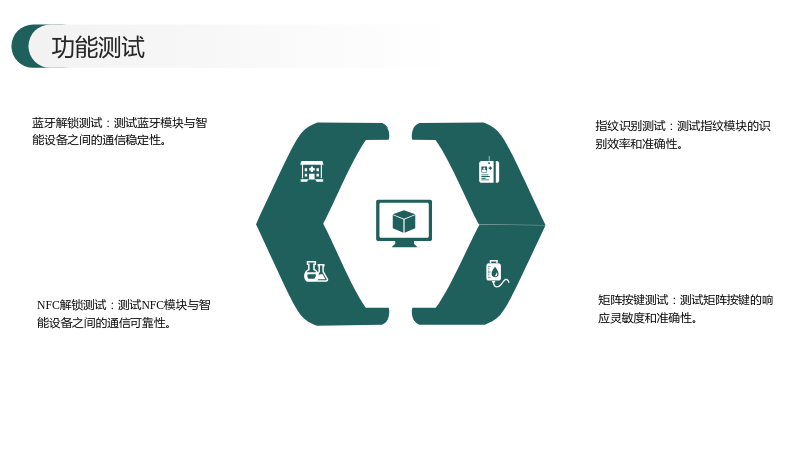

4.1 功能测试

• 蓝牙解锁测试：测试蓝牙模块与智能设备之间的通信稳定性。
• 指纹识别测试：测试指纹模块的识别效率和准确性。
• NFC解锁测试：测试NFC模块与智能设备之间的通信可靠性。
• 矩阵按键测试：测试矩阵按键的响应灵敏度和准确性。

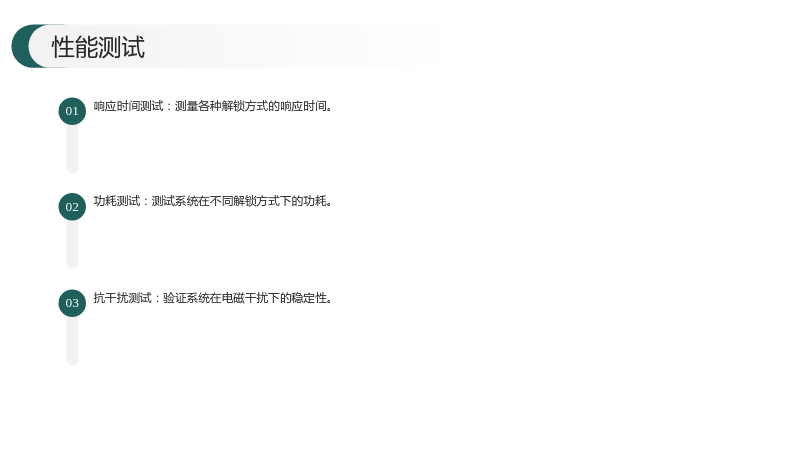

4.2 性能测试

• 响应时间测试：测量各种解锁方式的响应时间。
• 功耗测试：测试系统在不同解锁方式下的功耗。
• 抗干扰测试：验证系统在电磁干扰下的稳定性。

4.3 安全性测试

• 密码安全性测试：测试密码解锁的安全性。
• 物理安全测试：测试门锁的防拆卸和防破坏能力。
• 软件安全测试：测试系统软件的安全性。

5. 结论与展望

5.1 项目总结

• 成功实现了基于STM32F103C8T6的智能门锁设计。
• 集成了蓝牙、指纹、NFC和矩阵按键四种解锁模式。
• 系统稳定性高，解锁速度快。

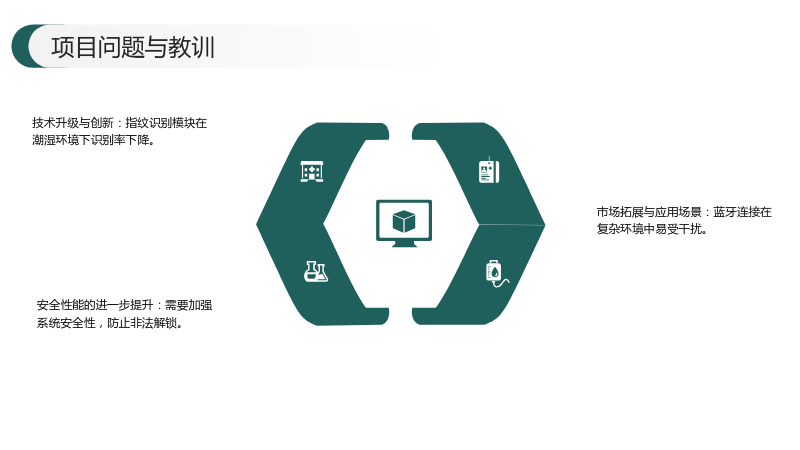

5.2 项目问题与教训

• 技术升级与创新：指纹识别模块在潮湿环境下识别率下降。
• 市场拓展与应用场景：蓝牙连接在复杂环境中易受干扰。
• 安全性能的进一步提升：需要加强系统安全性，防止非法解锁。

5.3 未来发展方向

• 技术升级与创新：研究新型指纹识别技术，提高识别率和抗干扰能力。
• 市场拓展与应用场景：探索更多的智能家居场景，如智能照明、智能安防等。
• 安全性能的进一步提升：加强数据加密处理，防止信息泄露。
• 定期更新固件，修复潜在安全漏洞。
• 考虑与其他智能设备互联，实现物联网应用。
• 拓展海外市场，提高产品知名度。
