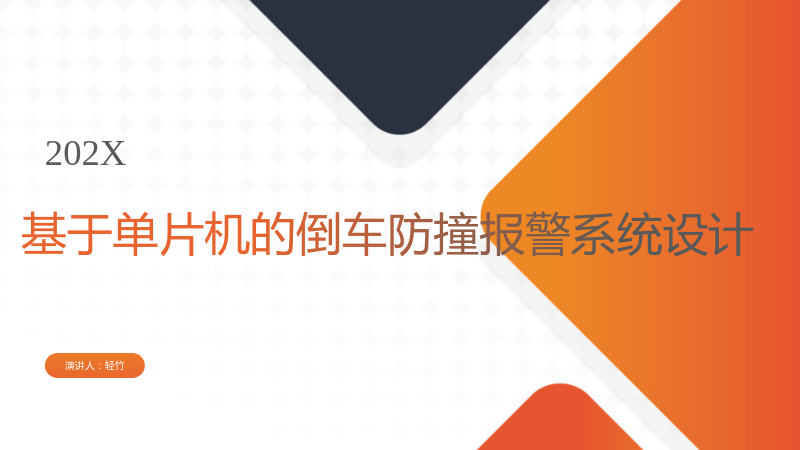

基于单片机的倒车防撞报警系统设计
1. 研究背景与意义

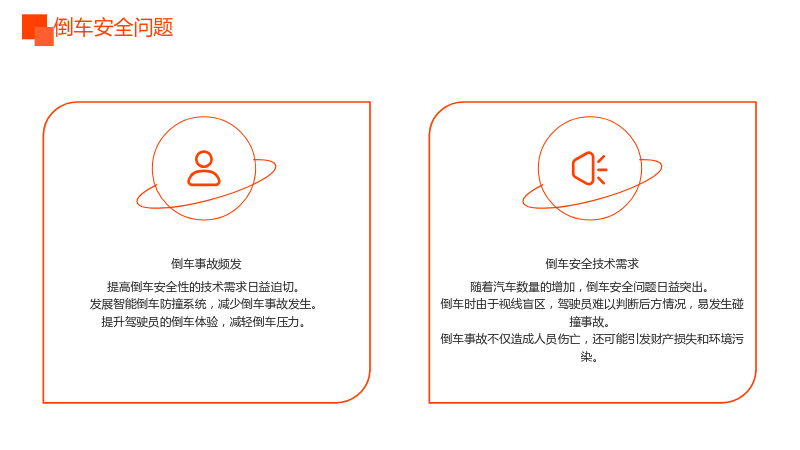

1.1 倒车安全问题
1.1.1 倒车事故频发
- 随着汽车数量的增加，倒车安全问题日益突出。
- 倒车时由于视线盲区，驾驶员难以判断后方情况，易发生碰撞事故。
- 倒车事故不仅造成人员伤亡，还可能引发财产损失和环境污染。
1.1.2 倒车安全技术需求
- 提高倒车安全性的技术需求日益迫切。
- 发展智能倒车防撞系统，减少倒车事故发生。
- 提升驾驶员的倒车体验，减轻倒车压力。
1.2 单片机技术应用
1.2.1 单片机优势
- 单片机具有体积小、成本低、功耗低、功能强的特点。
- 单片机在嵌入式系统中有广泛应用，如智能家居、汽车电子等。
- 单片机为智能倒车防撞系统提供技术支持。
1.2.2 单片机在倒车防撞中的应用
- 利用单片机实现倒车距离的实时测量与报警。
- 单片机可控制超声波传感器、LCD显示、蓝牙通信等模块。
- 单片机实现倒车防撞系统的智能化与自动化。
2. 系统硬件设计

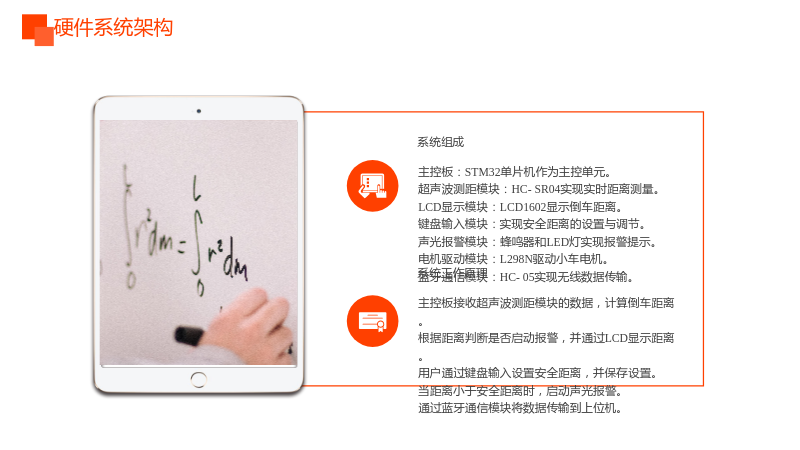

2.1 硬件系统架构
2.1.1 系统组成
- 主控板：STM32单片机作为主控单元。
- 超声波测距模块：HC-SR04实现实时距离测量。
- LCD显示模块：LCD1602显示倒车距离。
- 键盘输入模块：实现安全距离的设置与调节。
- 声光报警模块：蜂鸣器和LED灯实现报警提示。
- 电机驱动模块：L298N驱动小车电机。
- 蓝牙通信模块：HC-05实现无线数据传输。
2.1.2 系统工作原理
- 主控板接收超声波测距模块的数据，计算倒车距离。
- 根据距离判断是否启动报警，并通过LCD显示距离。
- 用户通过键盘输入设置安全距离，并保存设置。
- 当距离小于安全距离时，启动声光报警。
- 通过蓝牙通信模块将数据传输到上位机。
2.2 硬件电路设计
2.2.1 电源电路
- 采用USB供电，通过稳压芯片ME6211-3.3V将5V转换为3.3V。
- 电源电路设计简洁，满足系统供电需求。
2.2.2 超声波测距电路
- 超声波传感器通过Trig触发控制信号，发射超声波。
- Echo端接收回声信号，计算时间差得出距离。
- 超声波测距电路设计简单，易于实现。
2.2.3 LCD显示电路
- LCD1602液晶显示模块，显示倒车距离信息。
- 显示电路设计合理，满足信息显示需求。
2.2.4 键盘输入电路
- 键盘输入电路用于设置安全距离，并保存设置。
- 电路设计简单，操作方便。
2.2.5 声光报警电路
- 蜂鸣器和LED灯实现声光报警功能。
- 报警电路设计合理，能够及时提醒驾驶员。
2.2.6 电机驱动电路
- L298N电机驱动模块驱动小车电机。
- 电机驱动电路设计合理，满足电机控制需求。
2.2.7 蓝牙通信电路
- HC-05蓝牙通信模块实现无线数据传输。
- 通信电路设计简单，数据传输稳定。
3. 系统软件设计

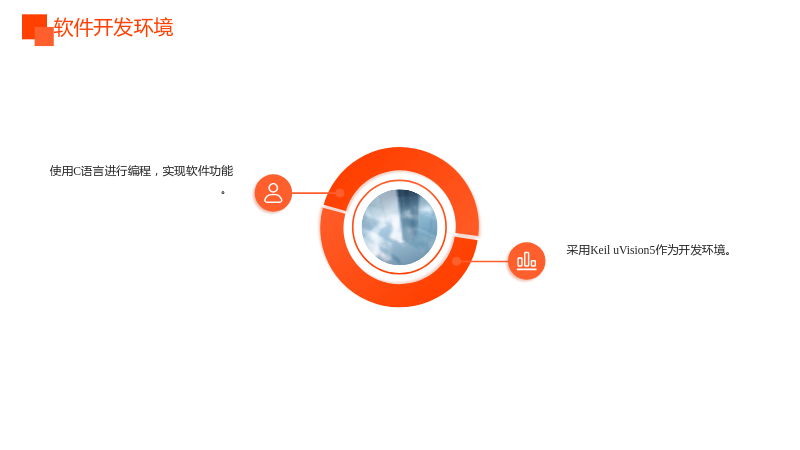

3.1 软件开发环境
- 采用Keil uVision5作为开发环境。
- 使用C语言进行编程，实现软件功能。
3.2 软件系统架构
- 主控板软件系统由多个模块组成，包括超声波测距模块、键盘输入模块、蓝牙通信模块等。
- 各模块协同工作，实现倒车防撞报警系统的功能。
3.3 软件功能设计
3.3.1 超声波测距模块
- 实现超声波发射与接收，计算距离。
- 距离数据发送到主控板进行处理。
3.3.2 键盘输入模块
- 实现安全距离的设置与调节。
- 键盘输入数据发送到主控板进行处理。
3.3.3 蓝牙通信模块
- 实现数据无线传输到上位机。
- 通信数据包括距离信息和报警状态。
4. 系统调试与测试
4.1 调试方案
- 采用分模块调试，逐步检查各模块功能。
- 整体系统调试，检查系统功能是否完整。
4.2 硬件调试
- 检查各硬件模块连接是否正确。
- 测试各模块功能是否正常。
4.3 软件调试
- 编译并运行软件程序。
- 检查程序运行是否正常，有无错误。
4.4 系统整体调试
- 综合测试硬件与软件功能，检查系统整体性能。
- 调整参数，优化系统性能。
5. 总结与展望
- 基于单片机的倒车防撞报警系统设计实现了倒车安全性的提升。
- 系统设计合理，功能完善，具有良好的应用前景。
- 未来可进一步优化系统性能，扩展更多功能。

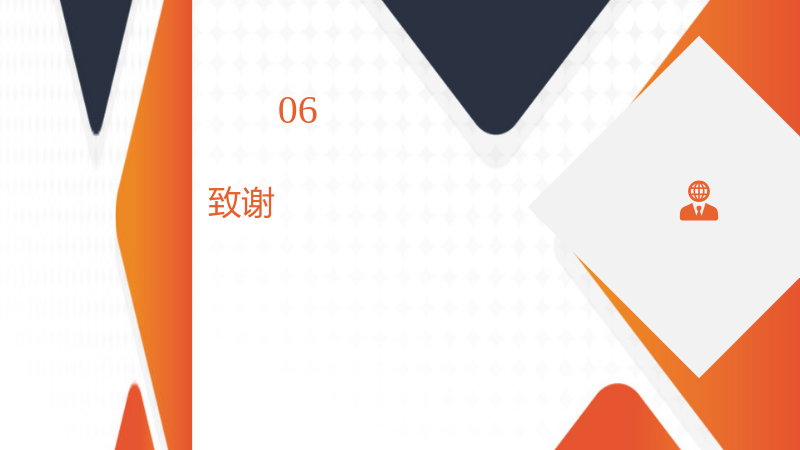

致谢
