-45℃~135℃板式⌀10溢流阀设计及试验台设计

1. 溢流阀及试验台概述

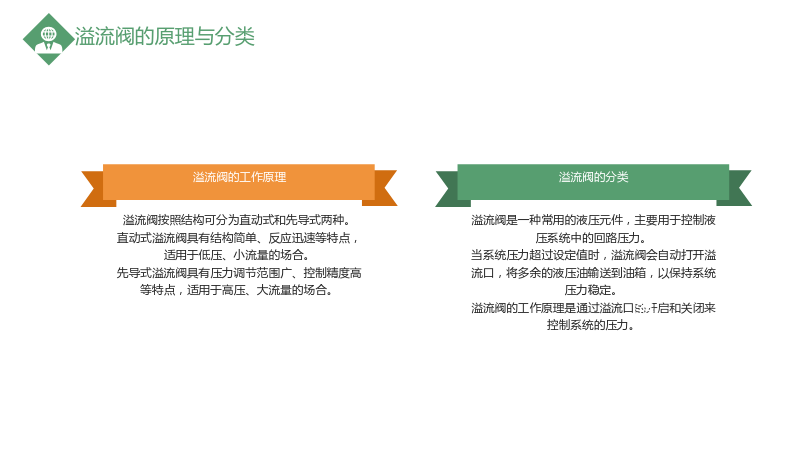

1.1 溢流阀的原理与分类

1.1.1 溢流阀的工作原理

• 溢流阀是一种常用的液压元件，主要用于控制液压系统中的回路压力。
• 当系统压力超过设定值时，溢流阀会自动打开溢流口，将多余的液压油输送到油箱，以保持系统压力稳定。
• 溢流阀的工作原理是通过溢流口的开启和关闭来控制系统的压力。

1.1.2 溢流阀的分类

• 溢流阀按照结构可分为直动式和先导式两种。
• 直动式溢流阀具有结构简单、反应迅速等特点，适用于低压、小流量的场合。
• 先导式溢流阀具有压力调节范围广、控制精度高等特点，适用于高压、大流量的场合。

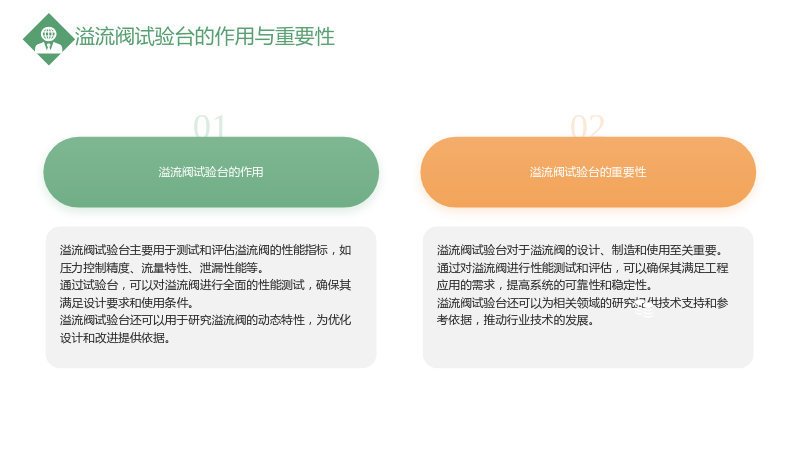

1.2 溢流阀试验台的作用与重要性

1.2.1 溢流阀试验台的作用

• 溢流阀试验台主要用于测试和评估溢流阀的性能指标，如压力控制精度、流量特性、泄漏性能等。
• 通过试验台，可以对溢流阀进行全面的性能测试，确保其满足设计要求和使用条件。
• 溢流阀试验台还可以用于研究溢流阀的动态特性，为优化设计和改进提供依据。

1.2.2 溢流阀试验台的重要性

• 溢流阀试验台对于溢流阀的设计、制造和使用至关重要。
• 通过对溢流阀进行性能测试和评估，可以确保其满足工程应用的需求，提高系统的可靠性和稳定性。
• 溢流阀试验台还可以为相关领域的研究提供技术支持和参考依据，推动行业技术的发展。

2. -45℃~135℃板式⌀10溢流阀的设计

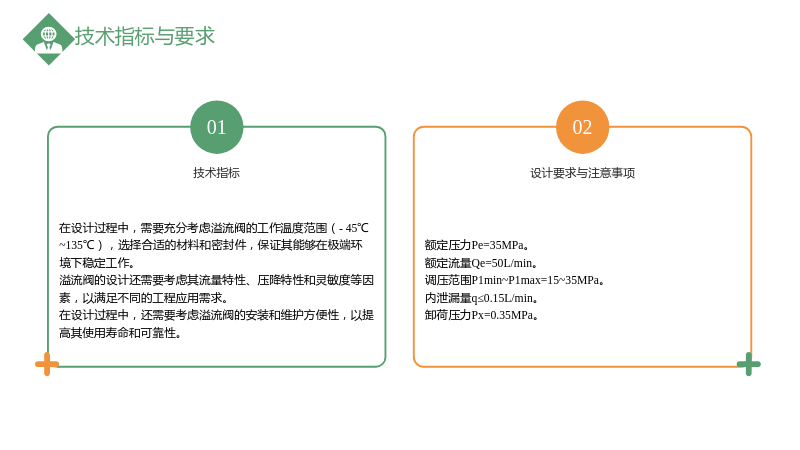

2.1 技术指标与要求

2.1.1 技术指标

• 额定压力Pe=35MPa。
• 额定流量Qe=50L/min。
• 调压范围P1min~P1max=15~35MPa。
• 内泄漏量q≤0.15L/min。
• 卸荷压力Px=0.35MPa。

2.1.2 设计要求与注意事项

• 在设计过程中，需要充分考虑溢流阀的工作温度范围（-45℃~135℃），选择合适的材料和密封件，保证其能够在极端环境下稳定工作。
• 溢流阀的设计还需要考虑其流量特性、压降特性和灵敏度等因素，以满足不同的工程应用需求。
• 在设计过程中，还需要考虑溢流阀的安装和维护方便性，以提高其使用寿命和可靠性。

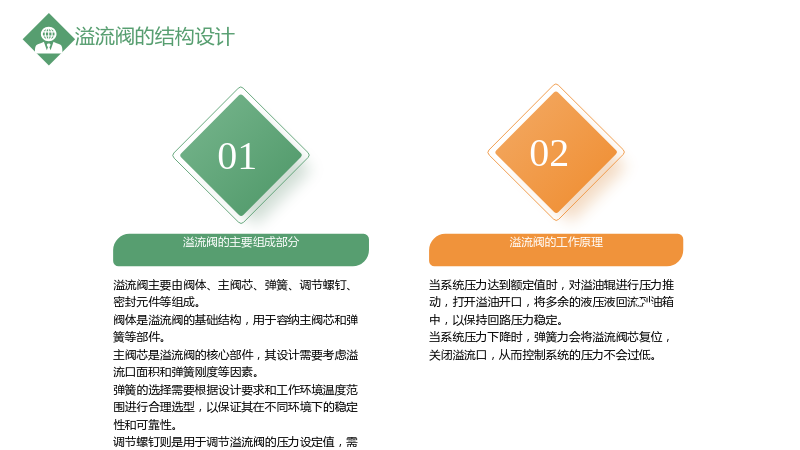

2.2 溢流阀的结构设计

2.2.1 溢流阀的主要组成部分

• 溢流阀主要由阀体、主阀芯、弹簧、调节螺钉、密封元件等组成。
• 阀体是溢流阀的基础结构，用于容纳主阀芯和弹簧等部件。
• 主阀芯是溢流阀的核心部件，其设计需要考虑溢流口面积和弹簧刚度等因素。
• 弹簧的选择需要根据设计要求和工作环境温度范围进行合理选型，以保证其在不同环境下的稳定性和可靠性。
• 调节螺钉则是用于调节溢流阀的压力设定值，需要根据实际需要进行设计和选型。
• 密封元件也是设计中非常重要的一部分，需要考虑其材质、工作温度范围和密封性能等因素。

2.2.2 溢流阀的工作原理

• 当系统压力达到额定值时，对溢油辊进行压力推动，打开溢油开口，将多余的液压液回流到油箱中，以保持回路压力稳定。
• 当系统压力下降时，弹簧力会将溢流阀芯复位，关闭溢流口，从而控制系统的压力不会过低。

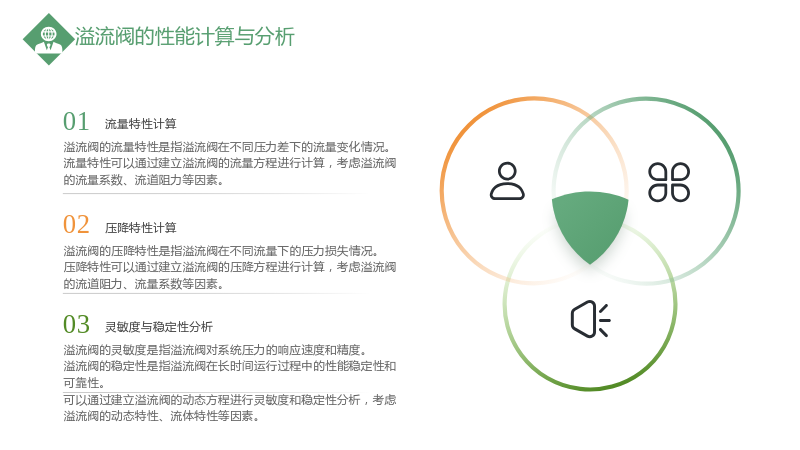

2.3 溢流阀的性能计算与分析

2.3.1 流量特性计算

• 溢流阀的流量特性是指溢流阀在不同压力差下的流量变化情况。
• 流量特性可以通过建立溢流阀的流量方程进行计算，考虑溢流阀的流量系数、流道阻力等因素。

2.3.2 压降特性计算

• 溢流阀的压降特性是指溢流阀在不同流量下的压力损失情况。
• 压降特性可以通过建立溢流阀的压降方程进行计算，考虑溢流阀的流道阻力、流量系数等因素。

2.3.3 灵敏度与稳定性分析

• 溢流阀的灵敏度是指溢流阀对系统压力的响应速度和精度。
• 溢流阀的稳定性是指溢流阀在长时间运行过程中的性能稳定性和可靠性。
• 可以通过建立溢流阀的动态方程进行灵敏度和稳定性分析，考虑溢流阀的动态特性、流体特性等因素。

3. 溢流阀试验台的设计

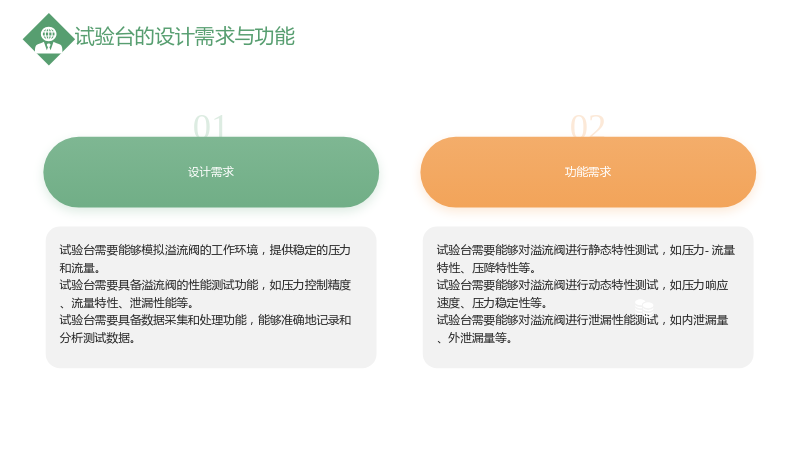

3.1 试验台的设计需求与功能

3.1.1 设计需求

• 试验台需要能够模拟溢流阀的工作环境，提供稳定的压力和流量。
• 试验台需要具备溢流阀的性能测试功能，如压力控制精度、流量特性、泄漏性能等。
• 试验台需要具备数据采集和处理功能，能够准确地记录和分析测试数据。

3.1.2 功能需求

• 试验台需要能够对溢流阀进行静态特性测试，如压力-流量特性、压降特性等。
• 试验台需要能够对溢流阀进行动态特性测试，如压力响应速度、压力稳定性等。
• 试验台需要能够对溢流阀进行泄漏性能测试，如内泄漏量、外泄漏量等。

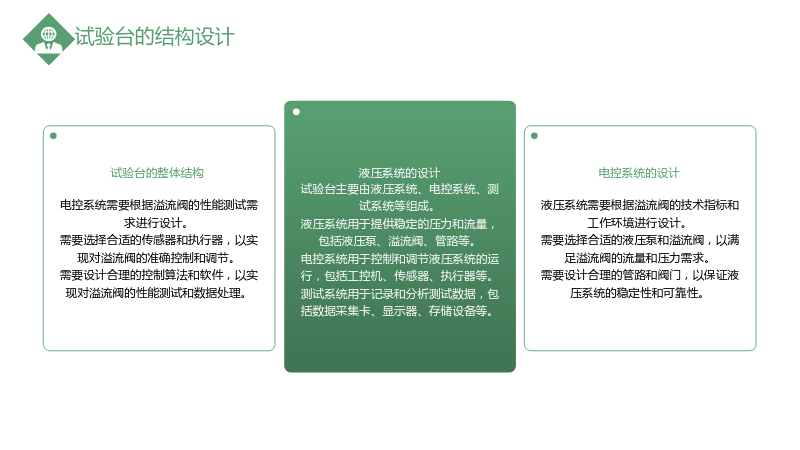

3.2 试验台的结构设计

3.2.1 试验台的整体结构

• 试验台主要由液压系统、电控系统、测试系统等组成。
• 液压系统用于提供稳定的压力和流量，包括液压泵、溢流阀、管路等。
• 电控系统用于控制和调节液压系统的运行，包括工控机、传感器、执行器等。
• 测试系统用于记录和分析测试数据，包括数据采集卡、显示器、存储设备等。

3.2.2 液压系统的设计

• 液压系统需要根据溢流阀的技术指标和工作环境进行设计。
• 需要选择合适的液压泵和溢流阀，以满足溢流阀的流量和压力需求。
• 需要设计合理的管路和阀门，以保证液压系统的稳定性和可靠性。

3.2.3 电控系统的设计

• 电控系统需要根据溢流阀的性能测试需求进行设计。
• 需要选择合适的传感器和执行器，以实现对溢流阀的准确控制和调节。
• 需要设计合理的控制算法和软件，以实现对溢流阀的性能测试和数据处理。

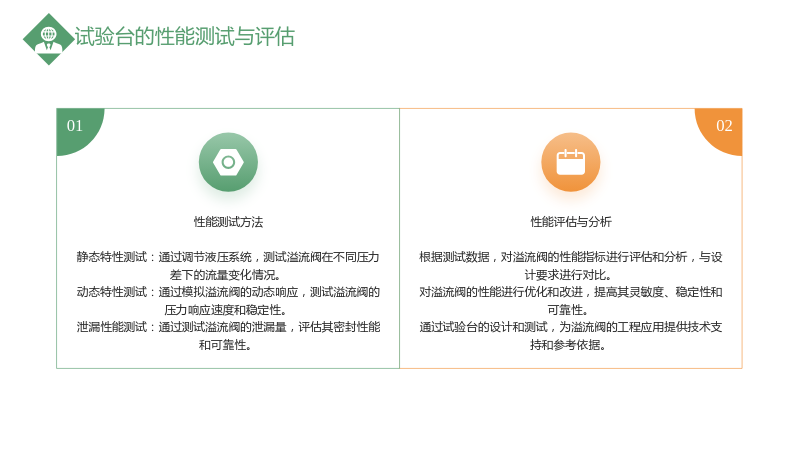

3.3 试验台的性能测试与评估

3.3.1 性能测试方法

• 静态特性测试：通过调节液压系统，测试溢流阀在不同压力差下的流量变化情况。
• 动态特性测试：通过模拟溢流阀的动态响应，测试溢流阀的压力响应速度和稳定性。
• 泄漏性能测试：通过测试溢流阀的泄漏量，评估其密封性能和可靠性。

3.3.2 性能评估与分析

• 根据测试数据，对溢流阀的性能指标进行评估和分析，与设计要求进行对比。
• 对溢流阀的性能进行优化和改进，提高其灵敏度、稳定性和可靠性。
• 通过试验台的设计和测试，为溢流阀的工程应用提供技术支持和参考依据。

4. 总结与展望

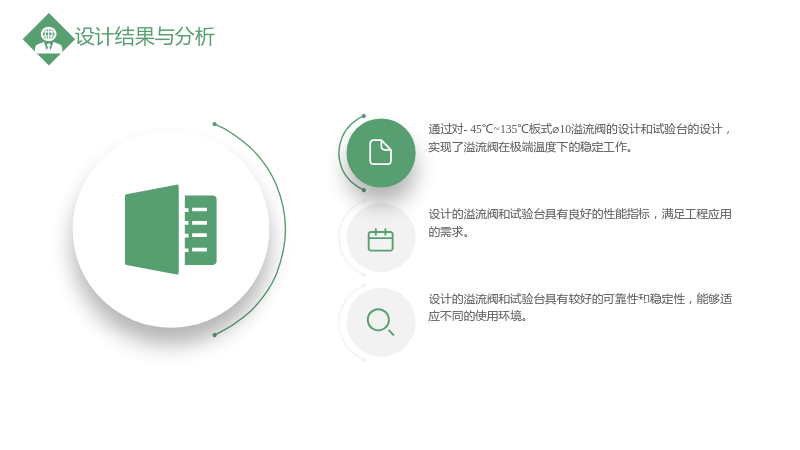

4.1 设计结果与分析

• 通过对-45℃~135℃板式⌀10溢流阀的设计和试验台的设计，实现了溢流阀在极端温度下的稳定工作。
• 设计的溢流阀和试验台具有良好的性能指标，满足工程应用的需求。
• 设计的溢流阀和试验台具有较好的可靠性和稳定性，能够适应不同的使用环境。

4.2 存在问题与改进方向

• 在设计和试验过程中，存在一些问题和挑战，如材料选择、密封性能、动态特性分析等。
• 需要进一步研究和改进，以提高溢流阀和试验台的性能和可靠性。

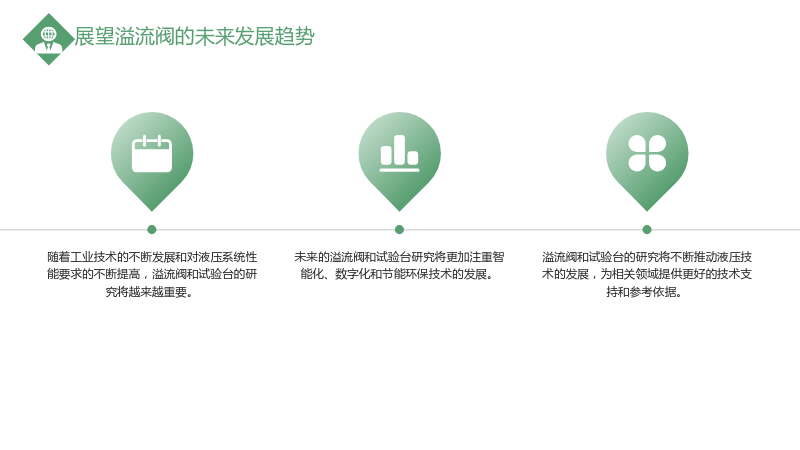

4.3 展望溢流阀的未来发展趋势

• 随着工业技术的不断发展和对液压系统性能要求的不断提高，溢流阀和试验台的研究将越来越重要。
• 未来的溢流阀和试验台研究将更加注重智能化、数字化和节能环保技术的发展。
• 溢流阀和试验台的研究将不断推动液压技术的发展，为相关领域提供更好的技术支持和参考依据。
