无线专网设计5G 2B无线网络覆盖设计

1. 项目背景与需求分析

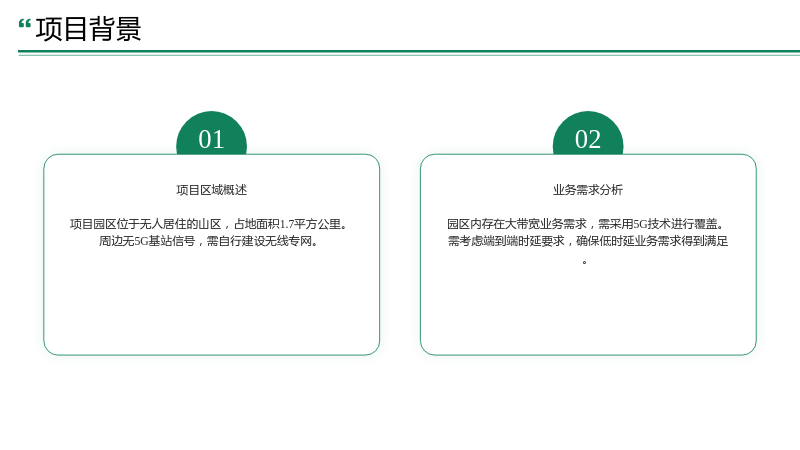

1.1 项目背景

1.1.1 项目区域概述

• 项目园区位于无人居住的山区，占地面积1.7平方公里。
• 周边无5G基站信号，需自行建设无线专网。

1.1.2 业务需求分析

• 园区内存在大带宽业务需求，需采用5G技术进行覆盖。
• 需考虑端到端时延要求，确保低时延业务需求得到满足。

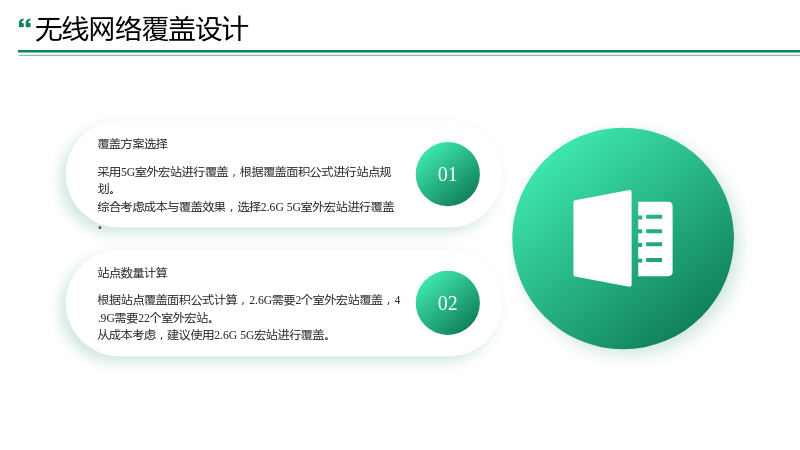

1.2 无线网络覆盖设计

1.2.1 覆盖方案选择

• 采用5G室外宏站进行覆盖，根据覆盖面积公式进行站点规划。
• 综合考虑成本与覆盖效果，选择2.6G 5G室外宏站进行覆盖。

1.2.2 站点数量计算

• 根据站点覆盖面积公式计算，2.6G需要2个室外宏站覆盖，4.9G需要22个室外宏站。
• 从成本考虑，建议使用2.6G 5G宏站进行覆盖。

2. 5G 2B 无线网络容量设计

2.1 2B行业业务模型分析

2.1.1 业务场景分类

• 将用户需求分析为以下5种应用场景：普通数据传输、视频监控、远程医疗、工业自动化、自动驾驶。
• 按照园区实际占地面积推算并结合客户意见，初步规划该项目所需要的终端数量。

2.1.2 带宽需求计算

• 单个终端上行带宽*终端数量得到每类运用的需求带宽。
• 最后计算得到该项目所需上行带宽为1723M。

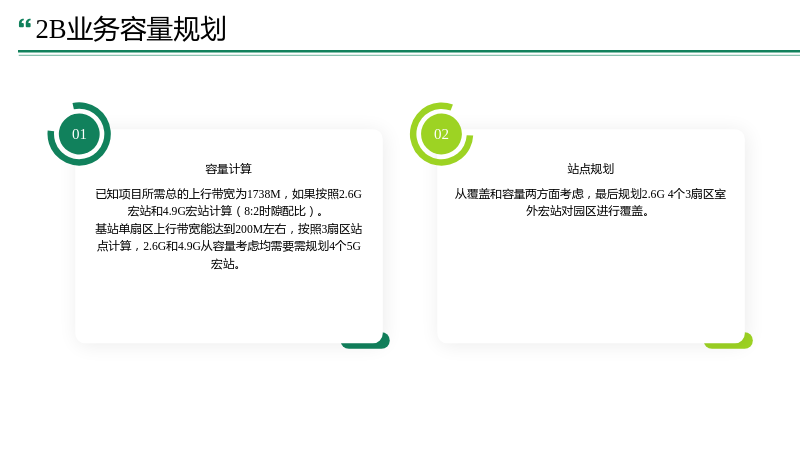

2.2 2B业务容量规划

2.2.1 容量计算

• 已知项目所需总的上行带宽为1738M，如果按照2.6G宏站和4.9G宏站计算（8:2时隙配比）。
• 基站单扇区上行带宽能达到200M左右，按照3扇区站点计算，2.6G和4.9G从容量考虑均需要需规划4个5G宏站。

2.2.2 站点规划

• 从覆盖和容量两方面考虑，最后规划2.6G 4个3扇区室外宏站对园区进行覆盖。

3. 5G 2B 时延保障方案设计

3.1 时延要求与优化技术

3.1.1 时延要求

• 本项目端到端时延要求20ms以下，确保低时延业务需求得到满足。

3.1.2 降低时延技术

• 预调度、高优先级保障、采用较大子载波间隔、Mini-slot、RB资源预留、自包含时隙/子桢等技术。
• 综合所有应用场景考虑，建议采用预调度降低空口时延。

4. 5G 2B 无线小区参数规划及设计

4.1 无线切片方案

4.1.1 切片规划

• 新建2.6G宏站覆盖，基站频谱专网专用。
• 根据业务场景对于时延的要求，与核心网同步规划2个切片，实现端到端业务隔离。

4.1.2 切片配置

• 配置切片标志及5QI，低时延业务切片标识1:128-647001，5QI=82，非低时延业务切片标识2:128-647002，5QI=9。

4.2 5G大上行解决方案

4.2.1 解决方案

• 因客户后期有业务扩容的需求，可通过载波聚合、超级上行增加基站上行带宽。

4.3 空口时延解决方案

4.3.1 降低时延技术

• 开启预调度、高优先级保障、采用较大子载波间隔、Mini-slot、RB资源预留、自包含时隙/子桢等技术。
• 本项目采用开预调度方式空口时延1-10ms。

4.4 小区PCI规划

4.4.1 PCI规划原则

• 根据周边基站无重复原则进行PCI规划。

4.4.2 PCI规划结果

• 具体的PCI规划结果需要根据实际基站位置和频率信息进行计算和确定。

5. 总结

5.1 项目总结

• 本项目通过5G无线专网的设计，实现了园区的无线网络覆盖和容量需求。
• 通过时延保障方案和无线小区参数规划，确保了低时延和高带宽的业务需求得到满足。

5.2 未来展望

• 随着5G技术的不断发展和成熟，未来可以考虑引入更多创新的技术和应用，进一步提升无线专网的性能和可靠性。
• 结合人工智能和物联网技术，为园区内的各类业务提供更加智能和高效的服务。
