永磁同步电动机调速系统设计

1. 永磁同步电动机概述

1.1 永磁同步电动机的工作原理

1.1.1 永磁同步电动机的结构

• 永磁同步电动机主要由定子、转子和磁钢三部分组成。
• 定子绕组通入三相交流电，产生旋转磁场。
• 转子上安装有稀土永磁体，当旋转磁场与转子磁场相互作用时，产生电磁转矩，使转子旋转。
• 永磁同步电动机具有高效率、高功率因数和良好的调速性能等特点。

1.1.2 永磁同步电动机的控制原理

• 永磁同步电动机采用矢量控制技术，将定子电流分解为励磁电流和转矩电流。
• 通过调节转矩电流的大小和方向，实现对电机转速和转矩的精确控制。
• 永磁同步电动机控制系统主要由逆变器、电机本体、传感器和控制单元组成。

1.2 永磁同步电动机的应用领域

1.2.1 工业自动化

• 永磁同步电动机在工业自动化领域中广泛应用，如数控机床、机器人、包装机械等。
• 其高速响应和精确控制性能使得永磁同步电动机成为工业自动化控制的首选。

1.2.2 电动汽车

• 电动汽车中的驱动电机通常采用永磁同步电动机，因其具有高效率、高功率密度和良好的调速性能。
• 在电动汽车中，永磁同步电动机可以实现快速启动、平稳加速和高效能量回收。

1.2.3 风力发电

• 永磁同步电动机在风力发电领域中也得到了广泛应用。
• 其高效率和良好的调速性能使得永磁同步电动机成为风力发电的理想选择。

2. 永磁同步电动机调速系统设计

2.1 永磁同步电动机调速系统概述

2.1.1 永磁同步电动机调速系统的组成

• 永磁同步电动机调速系统主要由电机本体、逆变器、控制单元和传感器组成。
• 电机本体负责将电能转换为机械能，逆变器负责提供电机所需的电源，控制单元负责实现对电机的精确控制，传感器负责检测电机运行状态。

2.1.2 永磁同步电动机调速系统的控制策略

• 永磁同步电动机调速系统采用矢量控制技术，将定子电流分解为励磁电流和转矩电流。
• 通过调节转矩电流的大小和方向，实现对电机转速和转矩的精确控制。
• 控制系统还可以实现对电机转速、电流、电压等参数的实时监测和保护。

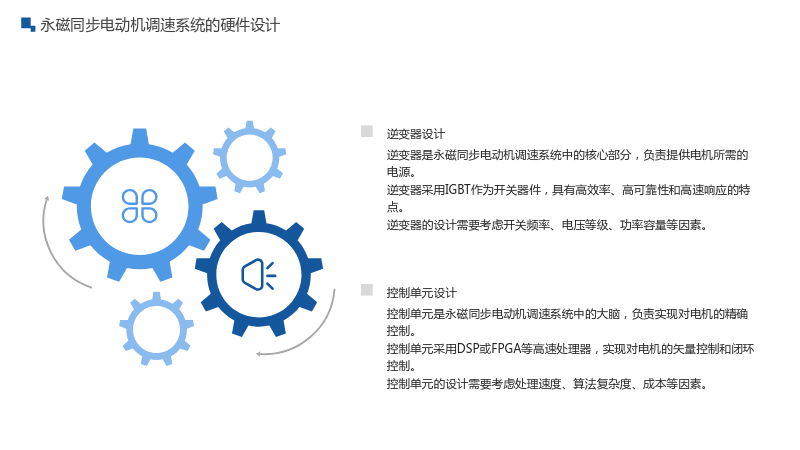

2.2 永磁同步电动机调速系统的硬件设计

2.2.1 逆变器设计

• 逆变器是永磁同步电动机调速系统中的核心部分，负责提供电机所需的电源。
• 逆变器采用IGBT作为开关器件，具有高效率、高可靠性和高速响应的特点。
• 逆变器的设计需要考虑开关频率、电压等级、功率容量等因素。

2.2.2 控制单元设计

• 控制单元是永磁同步电动机调速系统中的大脑，负责实现对电机的精确控制。
• 控制单元采用DSP或FPGA等高速处理器，实现对电机的矢量控制和闭环控制。
• 控制单元的设计需要考虑处理速度、算法复杂度、成本等因素。

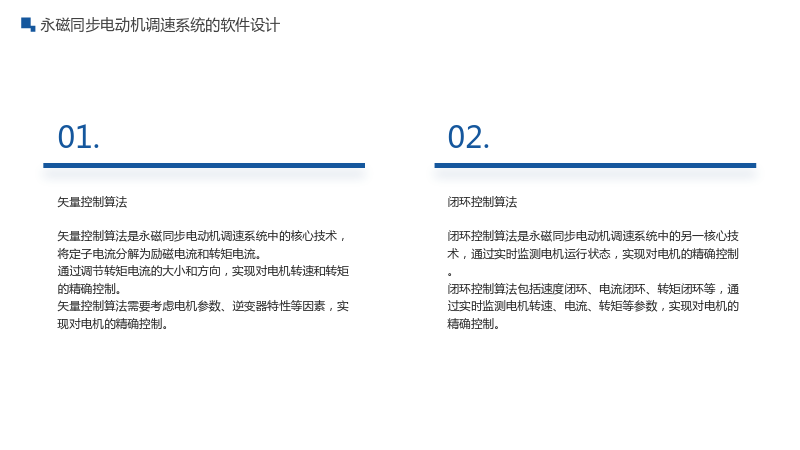

2.3 永磁同步电动机调速系统的软件设计

2.3.1 矢量控制算法

• 矢量控制算法是永磁同步电动机调速系统中的核心技术，将定子电流分解为励磁电流和转矩电流。
• 通过调节转矩电流的大小和方向，实现对电机转速和转矩的精确控制。
• 矢量控制算法需要考虑电机参数、逆变器特性等因素，实现对电机的精确控制。

2.3.2 闭环控制算法

• 闭环控制算法是永磁同步电动机调速系统中的另一核心技术，通过实时监测电机运行状态，实现对电机的精确控制。
• 闭环控制算法包括速度闭环、电流闭环、转矩闭环等，通过实时监测电机转速、电流、转矩等参数，实现对电机的精确控制。

3. 永磁同步电动机调速系统的仿真与实验

3.1 永磁同步电动机调速系统的仿真

3.1.1 仿真模型的建立

• 建立永磁同步电动机的数学模型，包括电机本体、逆变器、控制单元和传感器等。
• 在Matlab/Simulink环境中建立仿真模型，实现对永磁同步电动机调速系统的仿真。

3.1.2 仿真结果分析

• 对仿真结果进行分析和讨论，验证永磁同步电动机调速系统的控制策略和硬件设计。
• 通过仿真结果，可以优化控制参数，提高永磁同步电动机调速系统的性能。

3.2 永磁同步电动机调速系统的实验

3.2.1 实验平台搭建

• 搭建永磁同步电动机调速系统的实验平台，包括电机本体、逆变器、控制单元和传感器等。
• 确保实验平台的安全性和可靠性，进行系统的调试和测试。

3.2.2 实验结果分析

• 对实验结果进行分析和讨论，验证永磁同步电动机调速系统的控制策略和硬件设计。
• 通过实验结果，可以进一步优化控制参数，提高永磁同步电动机调速系统的性能。

4. 永磁同步电动机调速系统的应用前景

4.1 工业自动化领域

• 永磁同步电动机调速系统在工业自动化领域中具有广泛的应用前景。
• 其高速响应和精确控制性能可以提高工业生产效率和产品质量。

4.2 电动汽车领域

• 电动汽车对驱动电机的要求越来越高，永磁同步电动机调速系统具有潜在的应用前景。
• 其高效率和良好的调速性能可以提高电动汽车的续航能力和驾驶体验。

4.3 风力发电领域

• 永磁同步电动机调速系统在风力发电领域中具有广泛的应用前景。
• 其高效率和良好的调速性能可以提高风力发电的效率和稳定性。

5. 结论与展望

5.1 结论

• 永磁同步电动机调速系统具有高效率、高功率因数和良好的调速性能等特点。
• 通过矢量控制和闭环控制技术，可以实现对电机转速和转矩的精确控制。
• 永磁同步电动机调速系统在工业自动化、电动汽车和风力发电等领域具有广泛的应用前景。

5.2 展望

• 随着电力电子技术的不断发展和成本的降低，永磁同步电动机调速系统的应用将更加广泛。
• 通过优化控制策略和硬件设计，可以进一步提高永磁同步电动机调速系统的性能和可靠性。
• 未来，永磁同步电动机调速系统将在工业自动化、电动汽车和风力发电等领域发挥更大的作用。
