基于单片机的倒车防撞报警系统设计

1. 研究背景与意义

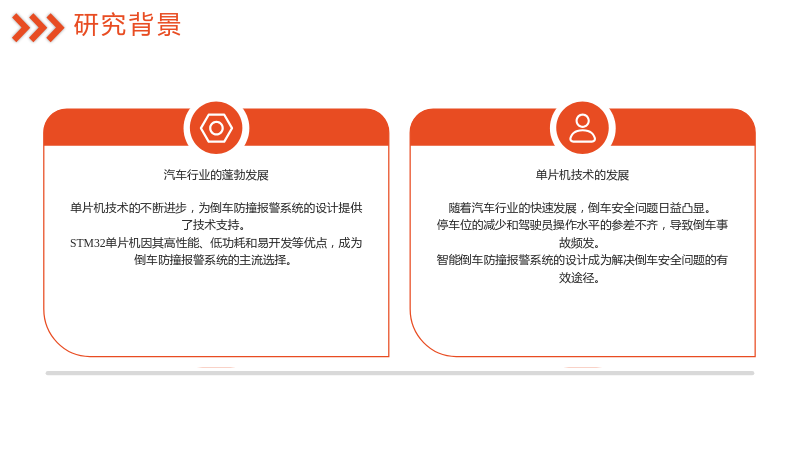

1.1 研究背景

1.1.1 汽车行业的蓬勃发展

• 随着汽车行业的快速发展，倒车安全问题日益凸显。
• 停车位的减少和驾驶员操作水平的参差不齐，导致倒车事故频发。
• 智能倒车防撞报警系统的设计成为解决倒车安全问题的有效途径。

1.1.2 单片机技术的发展

• 单片机技术的不断进步，为倒车防撞报警系统的设计提供了技术支持。
• STM32单片机因其高性能、低功耗和易开发等优点，成为倒车防撞报警系统的主流选择。

1.2 研究意义

1.2.1 提升交通安全水平

• 倒车防撞报警系统能够实时监测车辆与障碍物的距离，避免碰撞事故的发生。
• 提高驾驶员的驾驶安全感和舒适度，降低交通事故的发生率。

1.2.2 推动技术创新

• 结合传感器技术和无线通信技术，实现倒车防撞报警系统的智能化和自动化。
• 推动汽车电子领域的技术创新，为未来智能汽车的发展奠定基础。

1.2.3 改善驾驶体验

• 倒车防撞报警系统能够提供实时的距离监测和报警提示，减轻驾驶员的倒车压力。
• 提高驾驶体验，减少驾驶疲劳，提升驾驶安全性。

1.3 国内外研究现状

1.3.1 国外研究现状

• 国外在倒车防撞报警系统方面已经取得了较为成熟的技术成果。
• 采用多种传感器技术，实现高精度和高可靠性的功能实现。
• 智能化发展迅速，结合倒车防撞系统与智能化技术，实现更加智能的倒车辅助功能。

1.3.2 国内研究现状

• 国内在倒车防撞报警系统方面的研究也取得了一定的进展。
• 主要集中在传感器技术的应用和数据优化等方面。
• 一些研究成果已经应用于实际中，如通过按键调节安全距离、使用超声波模块进行测距等。

2. 系统设计与实现

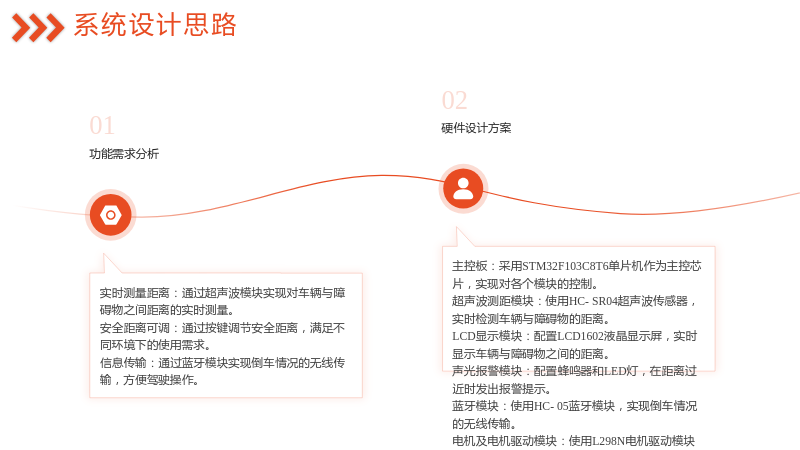

2.1 系统设计思路

2.1.1 功能需求分析

• 实时测量距离：通过超声波模块实现对车辆与障碍物之间距离的实时测量。
• 安全距离可调：通过按键调节安全距离，满足不同环境下的使用需求。
• 信息传输：通过蓝牙模块实现倒车情况的无线传输，方便驾驶操作。

2.1.2 硬件设计方案

• 主控板：采用STM32F103C8T6单片机作为主控芯片，实现对各个模块的控制。
• 超声波测距模块：使用HC-SR04超声波传感器，实时检测车辆与障碍物的距离。
• LCD显示模块：配置LCD1602液晶显示屏，实时显示车辆与障碍物之间的距离。
• 声光报警模块：配置蜂鸣器和LED灯，在距离过近时发出报警提示。
• 蓝牙模块：使用HC-05蓝牙模块，实现倒车情况的无线传输。
• 电机及电机驱动模块：使用L298N电机驱动模块，模拟倒车行为。

2.2 硬件电路设计

2.2.1 电源电路设计

• 采用USB电源线作为供电，通过稳压芯片将5V电源转换为3.3V，为STM32供电。
• 电路简单可靠，能够满足系统的供电需求。

2.2.2 超声波测距模块设计

• 超声波传感器通过发射和接收超声波，计算出车辆与障碍物之间的距离。
• 具有较高的测距精度和实时性，能够为系统提供可靠的数据支持。

2.2.3 LCD显示模块设计

• 采用LCD1602液晶显示屏，实时显示车辆与障碍物之间的距离。
• 具有较好的显示效果和易操作性，方便驾驶员实时了解倒车情况。

2.2.4 声光报警模块设计

• 配置蜂鸣器和LED灯，在距离过近时发出报警提示。
• 能够及时提醒驾驶员注意避让障碍物，提高倒车安全性。

2.2.5 蓝牙模块设计

• 使用HC-05蓝牙模块，实现倒车情况的无线传输。
• 具有数据传输稳定、安全性高的优点，方便驾驶操作。

2.3 软件功能设计

2.3.1 软件开发环境

• 采用Keil uVision5作为软件开发环境，进行程序的开发和调试。
• Keil uVision5提供了丰富的库函数和调试工具，方便程序的开发和调试。

2.3.2 软件总体设计

• 设计程序的总体框架，包括主程序、中断服务程序和各个功能模块的程序。
• 实现对各个模块的控制和数据处理，实现倒车防撞报警系统的功能。

2.3.3 超声波模块程序设计

• 设计超声波模块的程序，实现超声波的发射和接收，计算出车辆与障碍物之间的距离。
• 实现距离的实时显示和报警提示，确保驾驶员的安全。

2.3.4 蓝牙模块程序设计

• 设计蓝牙模块的程序，实现与上位机的连接和数据的传输。
• 实现倒车情况的实时传输，方便驾驶操作。

3. 系统调试与测试

3.1 调试方案

• 系统调试分为硬件调试和软件调试两个部分。
• 硬件调试包括对各个模块的单独测试和整体测试，确保硬件功能的正常运行。
• 软件调试包括对程序的编译、调试和运行测试，确保程序的正确性和稳定性。

3.2 硬件调试

• 对各个模块进行单独测试，确保每个模块的功能正常。
• 对整体系统进行测试，确保各个模块之间的连接和通信正常。

3.3 软件调试

• 对程序进行编译和调试，确保程序的正确性。
• 对程序进行运行测试，确保程序的稳定性和可靠性。

3.4 系统整体调试

• 将硬件和软件进行整体测试，确保系统的正常运行。
• 对系统进行反复测试和优化，确保系统的最佳性能。

4. 总结与展望

4.1 系统优点

• 实时监测距离，避免碰撞事故的发生。
• 安全距离可调，满足不同环境下的使用需求。
• 信息传输方便，提高驾驶操作的便捷性。

4.2 系统不足

• 测距精度有待提高，以适应更复杂的环境。
• 系统智能化程度有待提高，以实现更智能的驾驶辅助功能。

4.3 未来展望

• 进一步优化系统设计，提高测距精度和智能化程度。
• 结合更多的传感器技术，实现更全面的倒车安全保护。
• 拓展系统应用范围，应用于更多的汽车类型和场景。

4.4 致谢

• 感谢导师的悉心指导，为论文的撰写提供了宝贵的意见和建议。
• 感谢同学和朋友的帮助和支持，为论文的完成提供了帮助和鼓励。
