手推式道路清扫车设计

1. 背景及意义

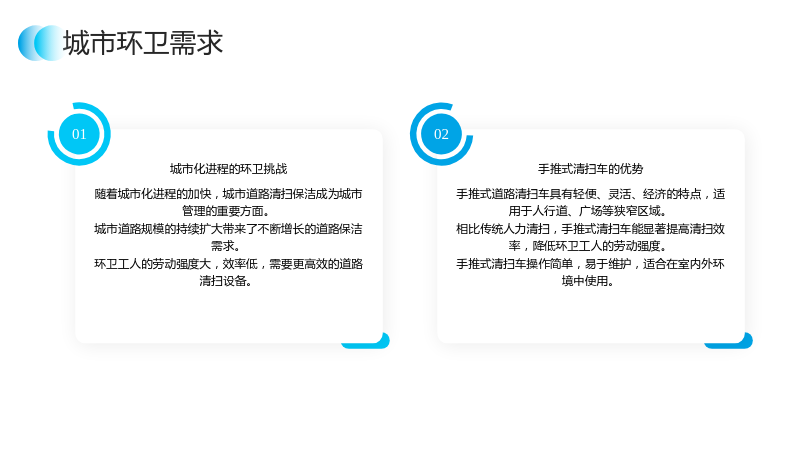

1.1 城市环卫需求

1.1.1 城市化进程的环卫挑战

• 随着城市化进程的加快，城市道路清扫保洁成为城市管理的重要方面。
• 城市道路规模的持续扩大带来了不断增长的道路保洁需求。
• 环卫工人的劳动强度大，效率低，需要更高效的道路清扫设备。

1.1.2 手推式清扫车的优势

• 手推式道路清扫车具有轻便、灵活、经济的特点，适用于人行道、广场等狭窄区域。
• 相比传统人力清扫，手推式清扫车能显著提高清扫效率，降低环卫工人的劳动强度。
• 手推式清扫车操作简单，易于维护，适合在室内外环境中使用。

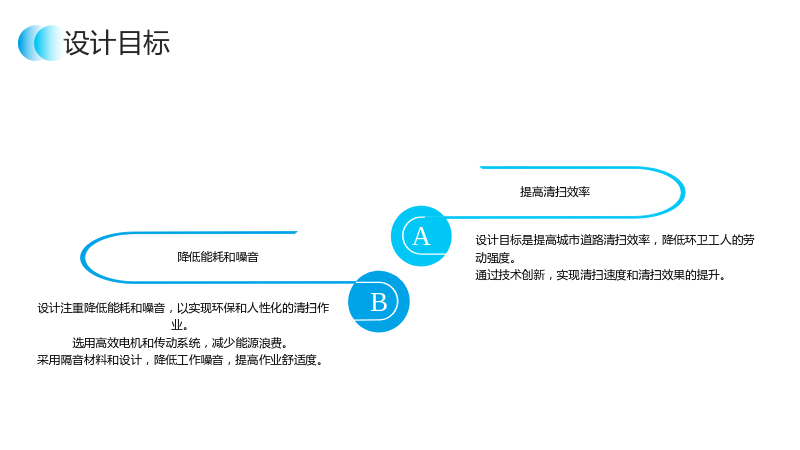

1.2 设计目标

1.2.1 提高清扫效率

• 设计目标是提高城市道路清扫效率，降低环卫工人的劳动强度。
• 通过技术创新，实现清扫速度和清扫效果的提升。

1.2.2 降低能耗和噪音

• 设计注重降低能耗和噪音，以实现环保和人性化的清扫作业。
• 选用高效电机和传动系统，减少能源浪费。
• 采用隔音材料和设计，降低工作噪音，提高作业舒适度。

2. 国内外发展状况及趋势

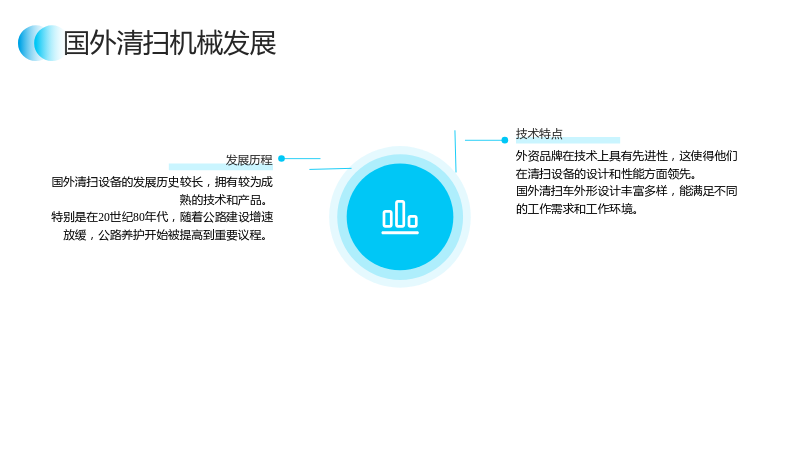

2.1 国外清扫机械发展

2.1.1 发展历程

• 国外清扫设备的发展历史较长，拥有较为成熟的技术和产品。
• 特别是在20世纪80年代，随着公路建设增速放缓，公路养护开始被提高到重要议程。

2.1.2 技术特点

• 外资品牌在技术上具有先进性，这使得他们在清扫设备的设计和性能方面领先。
• 国外清扫车外形设计丰富多样，能满足不同的工作需求和工作环境。

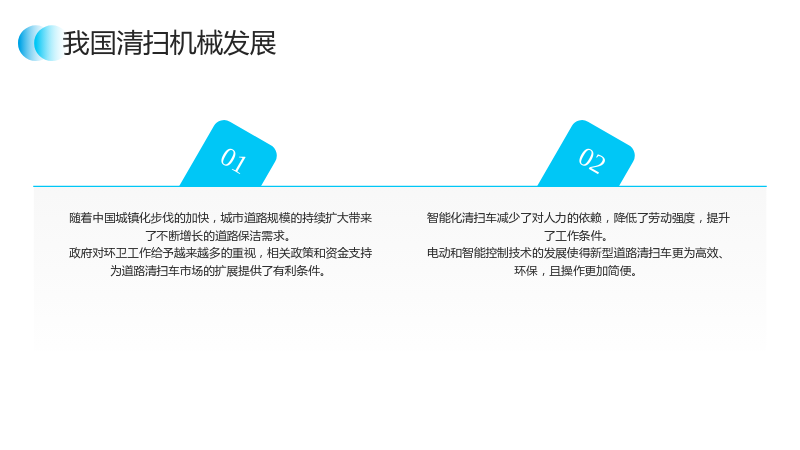

2.2 我国清扫机械发展

2.2.1 发展现状

• 随着中国城镇化步伐的加快，城市道路规模的持续扩大带来了不断增长的道路保洁需求。
• 政府对环卫工作给予越来越多的重视，相关政策和资金支持为道路清扫车市场的扩展提供了有利条件。

2.2.2 发展趋势

• 智能化清扫车减少了对人力的依赖，降低了劳动强度，提升了工作条件。
• 电动和智能控制技术的发展使得新型道路清扫车更为高效、环保，且操作更加简便。

3. 设计内容与要求

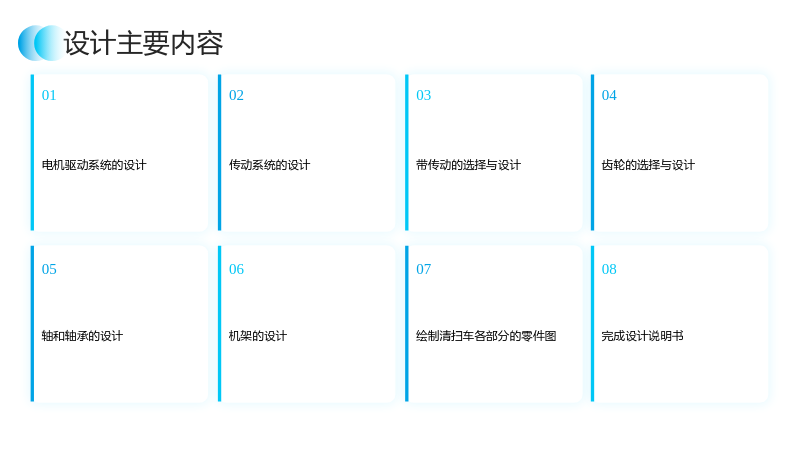

3.1 设计主要内容

• 电机驱动系统的设计
• 传动系统的设计
• 带传动的选择与设计
• 齿轮的选择与设计
• 轴和轴承的设计
• 机架的设计
• 绘制清扫车各部分的零件图
• 完成设计说明书

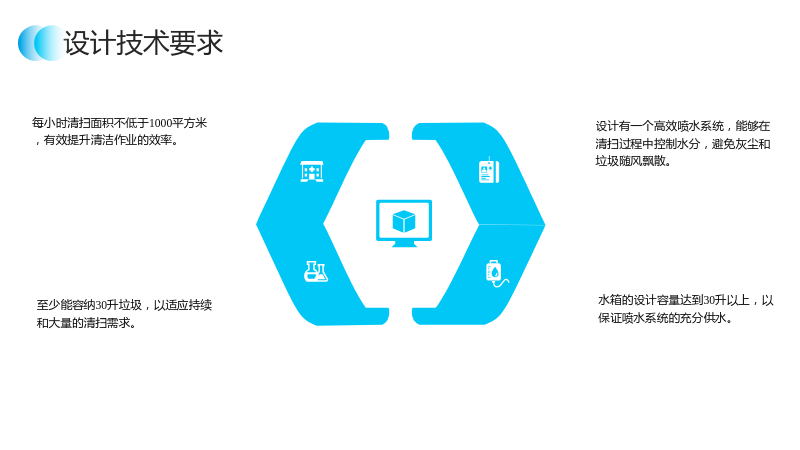

3.2 设计技术要求

• 每小时清扫面积不低于1000平方米，有效提升清洁作业的效率。
• 设计有一个高效喷水系统，能够在清扫过程中控制水分，避免灰尘和垃圾随风飘散。
• 至少能容纳30升垃圾，以适应持续和大量的清扫需求。
• 水箱的设计容量达到30升以上，以保证喷水系统的充分供水。

4. 清扫车总体设计

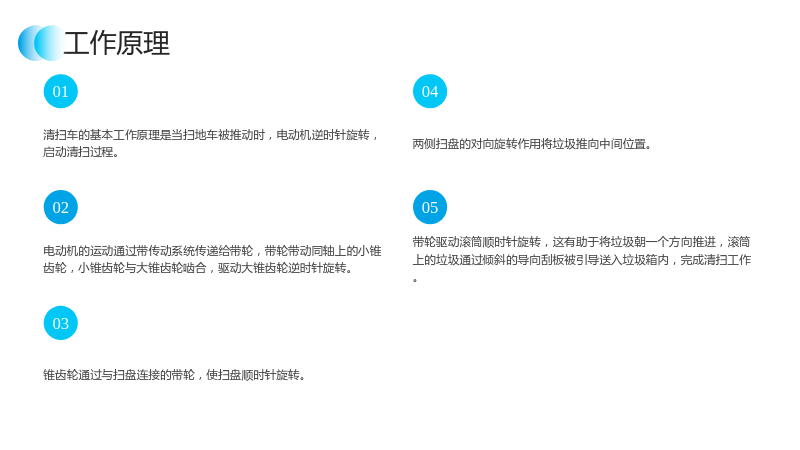

4.1 工作原理

• 清扫车的基本工作原理是当扫地车被推动时，电动机逆时针旋转，启动清扫过程。
• 电动机的运动通过带传动系统传递给带轮，带轮带动同轴上的小锥齿轮，小锥齿轮与大锥齿轮啮合，驱动大锥齿轮逆时针旋转。
• 锥齿轮通过与扫盘连接的带轮，使扫盘顺时针旋转。
• 两侧扫盘的对向旋转作用将垃圾推向中间位置。
• 带轮驱动滚筒顺时针旋转，这有助于将垃圾朝一个方向推进，滚筒上的垃圾通过倾斜的导向刮板被引导送入垃圾箱内，完成清扫工作。

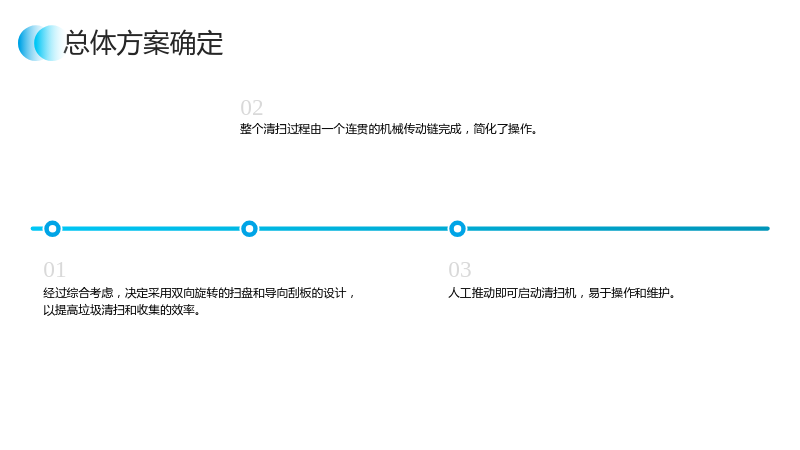

4.2 总体方案确定

• 经过综合考虑，决定采用双向旋转的扫盘和导向刮板的设计，以提高垃圾清扫和收集的效率。
• 整个清扫过程由一个连贯的机械传动链完成，简化了操作。
• 人工推动即可启动清扫机，易于操作和维护。

5. 电机驱动装置确定

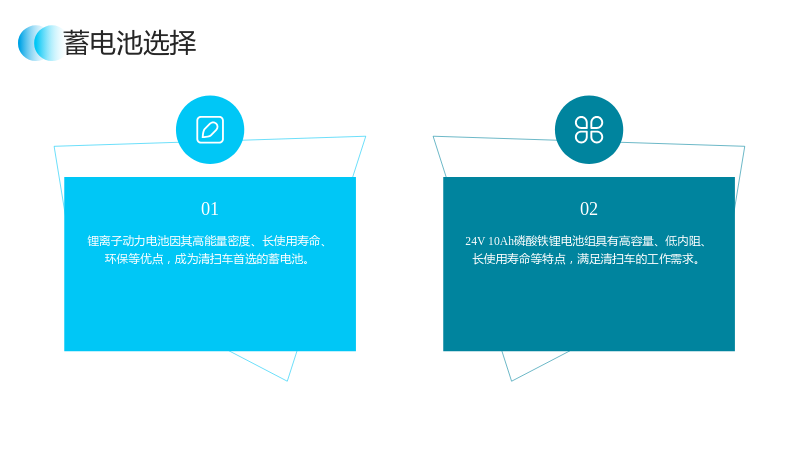

5.1 蓄电池选择

• 锂离子动力电池因其高能量密度、长使用寿命、环保等优点，成为清扫车首选的蓄电池。
• 24V 10Ah磷酸铁锂电池组具有高容量、低内阻、长使用寿命等特点，满足清扫车的工作需求。

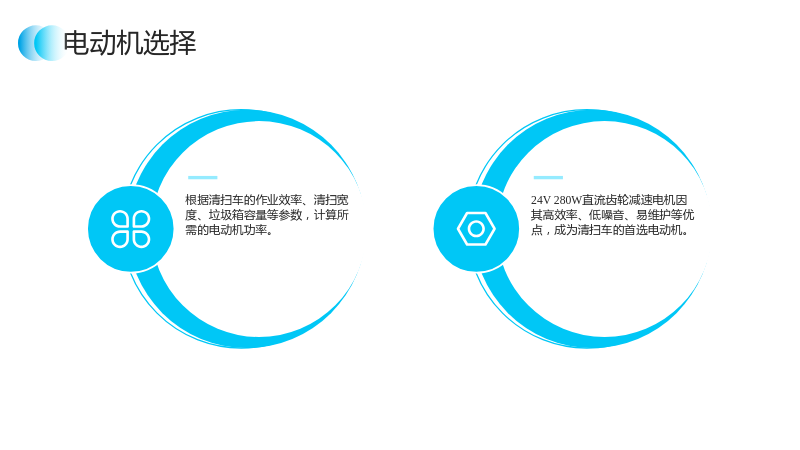

5.2 电动机选择

• 根据清扫车的作业效率、清扫宽度、垃圾箱容量等参数，计算所需的电动机功率。
• 24V 280W直流齿轮减速电机因其高效率、低噪音、易维护等优点，成为清扫车的首选电动机。

6. 传动系统设计

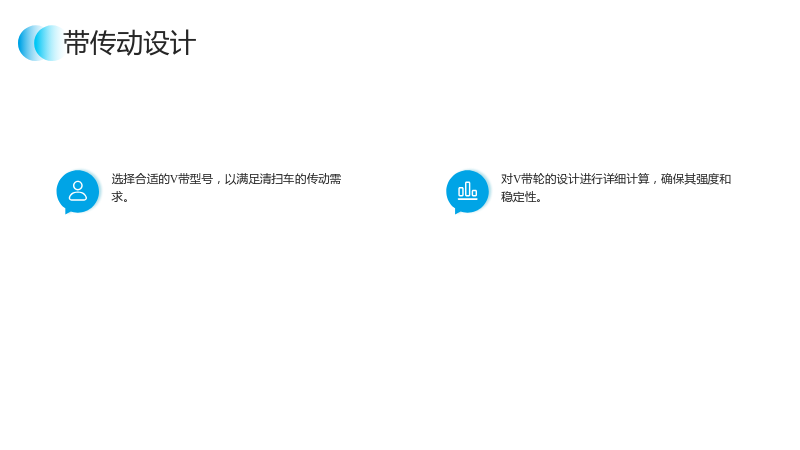

6.1 带传动设计

• 选择合适的V带型号，以满足清扫车的传动需求。
• 对V带轮的设计进行详细计算，确保其强度和稳定性。

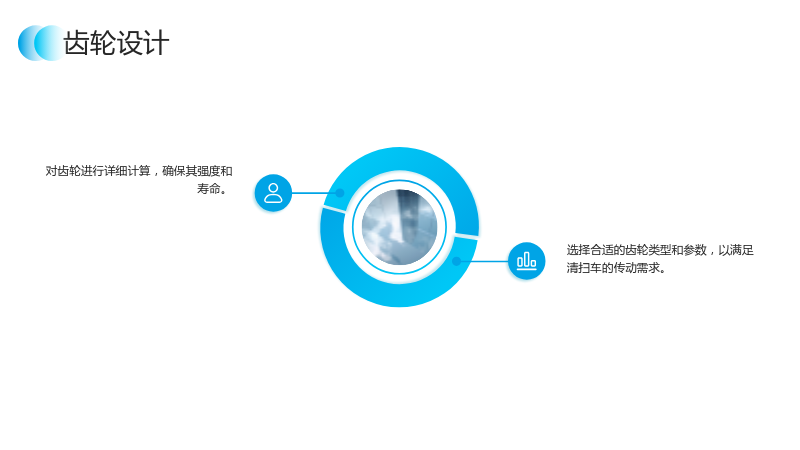

6.2 齿轮设计

• 选择合适的齿轮类型和参数，以满足清扫车的传动需求。
• 对齿轮进行详细计算，确保其强度和寿命。

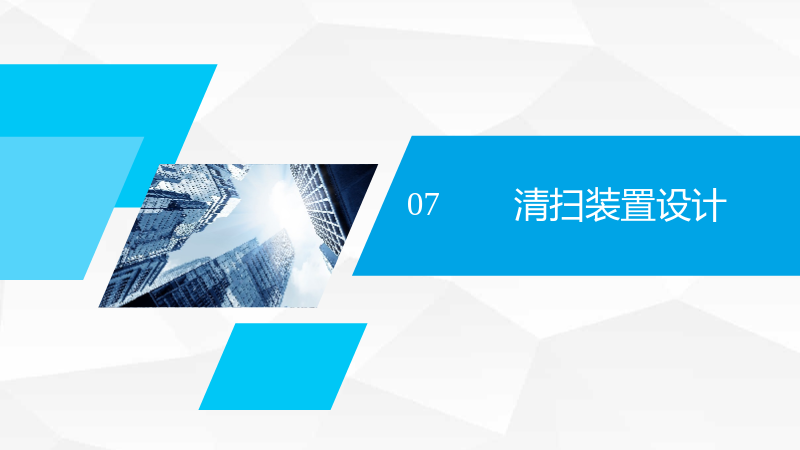

7. 清扫装置设计

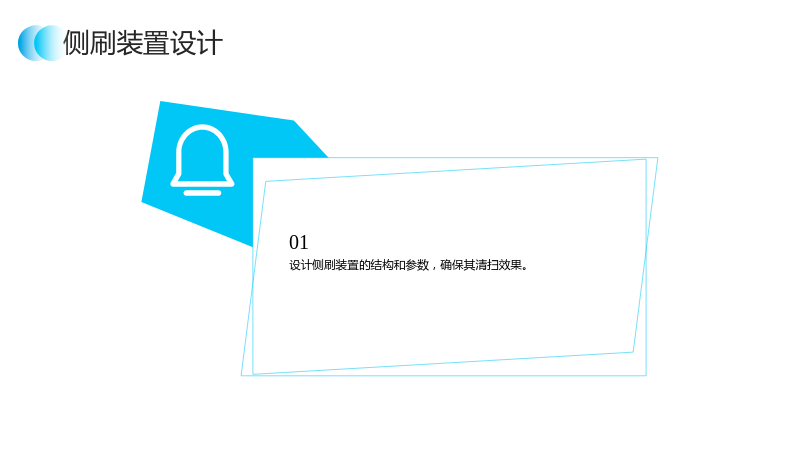

7.1 侧刷装置设计

• 设计侧刷装置的结构和参数，确保其清扫效果。

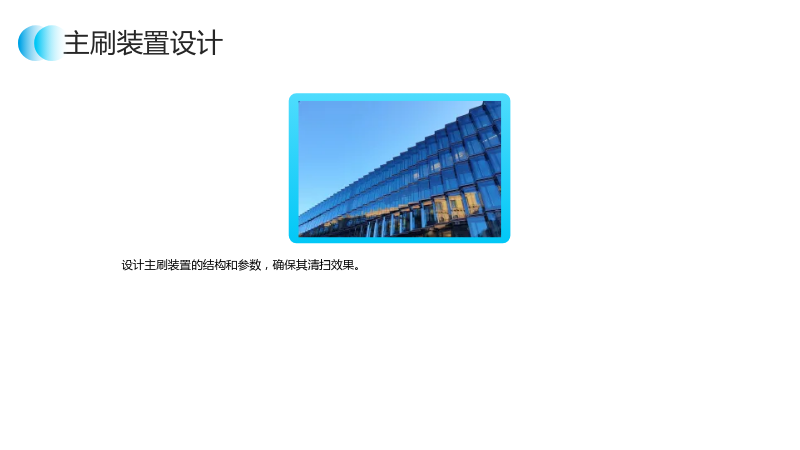

7.2 主刷装置设计

• 设计主刷装置的结构和参数，确保其清扫效果。

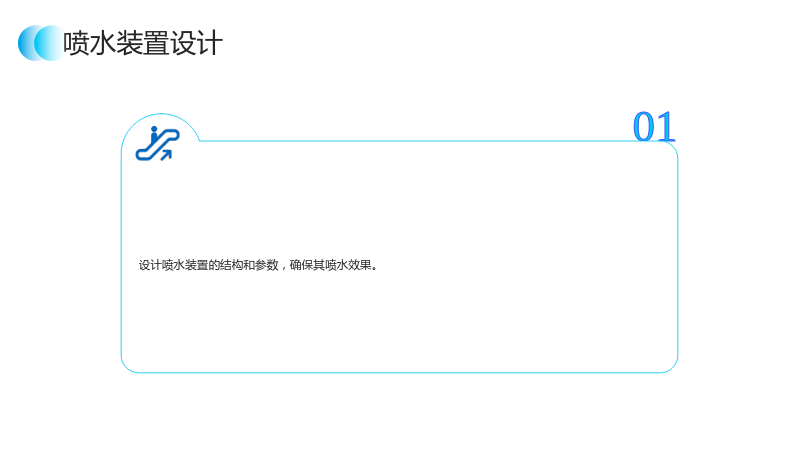

7.3 喷水装置设计

• 设计喷水装置的结构和参数，确保其喷水效果。

8. 车架材料选用

• 选择合适的车架材料，以满足清扫车的结构强度和重量要求。

9. 总结

• 本文对手推式道路清扫车的设计进行了全面的分析和设计。
• 通过技术创新，实现了清扫速度和清扫效果的提升，降低了能耗和噪音。
• 手推式道路清扫车在提高城市道路清扫效率、降低环卫工人劳动强度方面具有重要作用。

参考文献

• [1] 清扫机械行业发展现状及趋势分析. 机械工业出版社
• [2] 城市道路清扫车市场前景分析. 中国市场出版社
• [3] 清扫机械设计与应用. 机械工业出版社
• [4] 清扫机械技术手册. 机械工业出版社
• [5] 机械设计课程设计. 高等教育出版社
• [6] 机械设计手册. 机械工业出版社
