海洋平台桩腿爬行机器人轮式行走机构设计

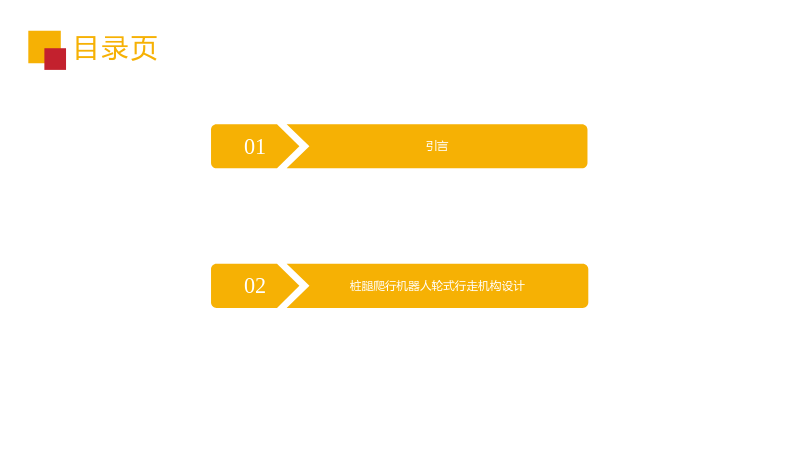

1. 引言

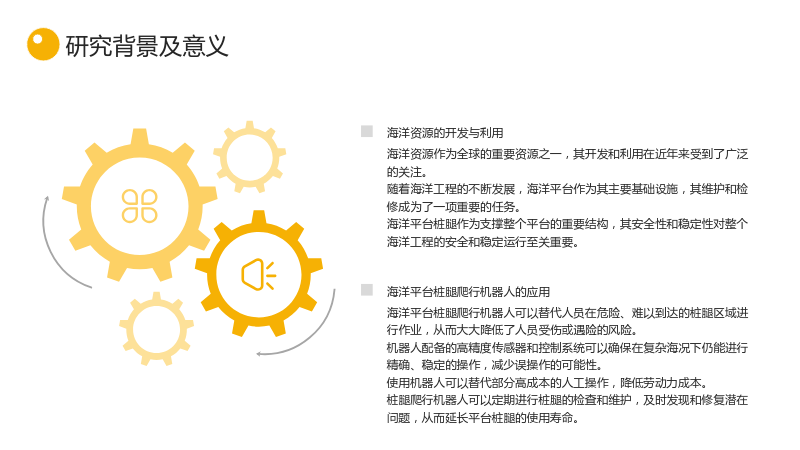

1.1 研究背景及意义

1.1.1 海洋资源的开发与利用

• 海洋资源作为全球的重要资源之一，其开发和利用在近年来受到了广泛的关注。
• 随着海洋工程的不断发展，海洋平台作为其主要基础设施，其维护和检修成为了一项重要的任务。
• 海洋平台桩腿作为支撑整个平台的重要结构，其安全性和稳定性对整个海洋工程的安全和稳定运行至关重要。

1.1.2 海洋平台桩腿爬行机器人的应用

• 海洋平台桩腿爬行机器人可以替代人员在危险、难以到达的桩腿区域进行作业，从而大大降低了人员受伤或遇险的风险。
• 机器人配备的高精度传感器和控制系统可以确保在复杂海况下仍能进行精确、稳定的操作，减少误操作的可能性。
• 使用机器人可以替代部分高成本的人工操作，降低劳动力成本。
• 桩腿爬行机器人可以定期进行桩腿的检查和维护，及时发现和修复潜在问题，从而延长平台桩腿的使用寿命。

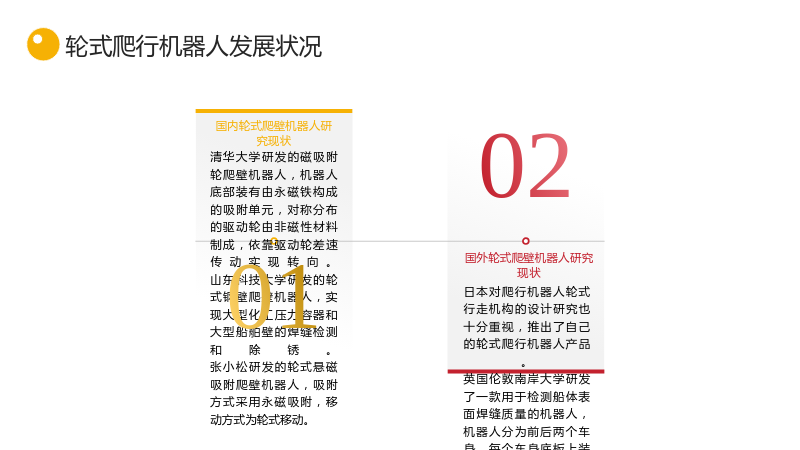

1.2 轮式爬行机器人发展状况

1.2.1 国内轮式爬壁机器人研究现状

• 清华大学研发的磁吸附轮爬壁机器人，机器人底部装有由永磁铁构成的吸附单元，对称分布的驱动轮由非磁性材料制成，依靠驱动轮差速传动实现转向。
• 山东科技大学研发的轮式钢壁爬壁机器人，实现大型化工压力容器和大型船舶壁的焊缝检测和除锈。
• 张小松研发的轮式悬磁吸附爬壁机器人，吸附方式采用永磁吸附，移动方式为轮式移动。

1.2.2 国外轮式爬壁机器人研究现状

• 日本对爬行机器人轮式行走机构的设计研究也十分重视，推出了自己的轮式爬行机器人产品。
• 英国伦敦南岸大学研发了一款用于检测船体表面焊缝质量的机器人，机器人分为前后两个车身，每个车身底板上装有永磁体序列作为非接触式吸附装置。
• 圣保罗大学的 Jun Okamoto Jr 等人设计出一种用来检测球形储罐的机器人，该机器人通过四个磁轮吸附在球形表面上。

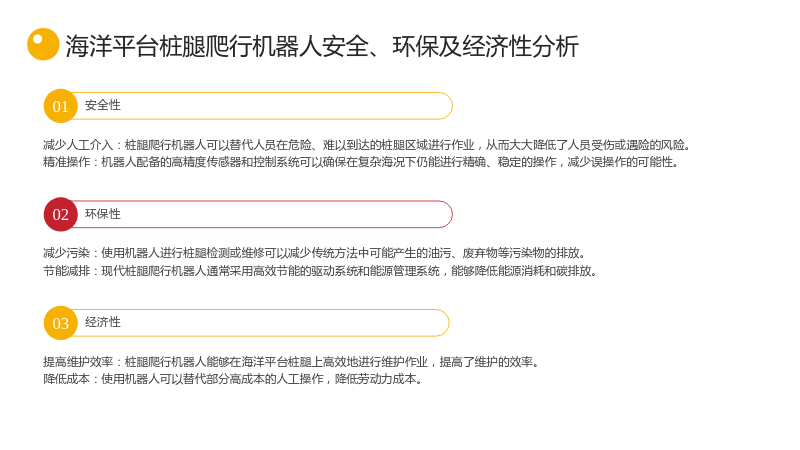

1.3 海洋平台桩腿爬行机器人安全、环保及经济性分析

1.3.1 安全性

• 减少人工介入：桩腿爬行机器人可以替代人员在危险、难以到达的桩腿区域进行作业，从而大大降低了人员受伤或遇险的风险。
• 精准操作：机器人配备的高精度传感器和控制系统可以确保在复杂海况下仍能进行精确、稳定的操作，减少误操作的可能性。

1.3.2 环保性

• 减少污染：使用机器人进行桩腿检测或维修可以减少传统方法中可能产生的油污、废弃物等污染物的排放。
• 节能减排：现代桩腿爬行机器人通常采用高效节能的驱动系统和能源管理系统，能够降低能源消耗和碳排放。

1.3.3 经济性

• 提高维护效率：桩腿爬行机器人能够在海洋平台桩腿上高效地进行维护作业，提高了维护的效率。
• 降低成本：使用机器人可以替代部分高成本的人工操作，降低劳动力成本。

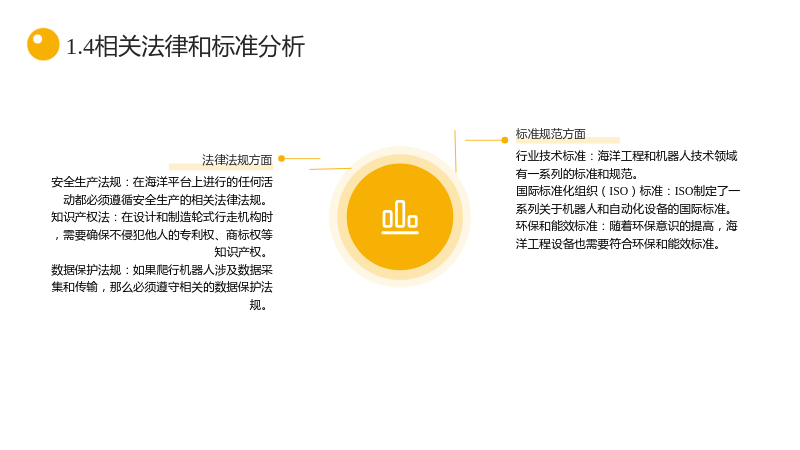

1.4相关法律和标准分析

1.4.1 法律法规方面

• 安全生产法规：在海洋平台上进行的任何活动都必须遵循安全生产的相关法律法规。
• 知识产权法：在设计和制造轮式行走机构时，需要确保不侵犯他人的专利权、商标权等知识产权。
• 数据保护法规：如果爬行机器人涉及数据采集和传输，那么必须遵守相关的数据保护法规。

1.4.2 标准规范方面

• 行业技术标准：海洋工程和机器人技术领域有一系列的标准和规范。
• 国际标准化组织（ISO）标准：ISO制定了一系列关于机器人和自动化设备的国际标准。
• 环保和能效标准：随着环保意识的提高，海洋工程设备也需要符合环保和能效标准。

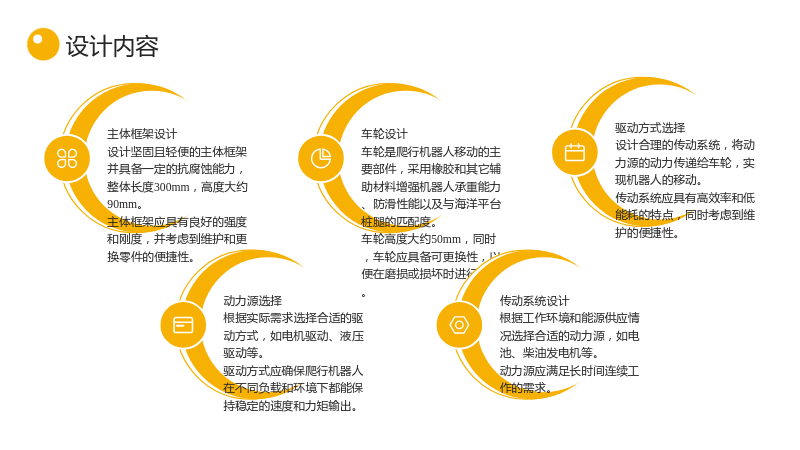

1.5 设计内容

1.5.1 主体框架设计

• 设计坚固且轻便的主体框架并具备一定的抗腐蚀能力，整体长度300mm，高度大约90mm。
• 主体框架应具有良好的强度和刚度，并考虑到维护和更换零件的便捷性。

1.5.2 车轮设计

• 车轮是爬行机器人移动的主要部件，采用橡胶和其它辅助材料增强机器人承重能力、防滑性能以及与海洋平台桩腿的匹配度。
• 车轮高度大约50mm，同时，车轮应具备可更换性，以便在磨损或损坏时进行更换。

1.5.3 驱动方式选择

• 根据实际需求选择合适的驱动方式，如电机驱动、液压驱动等。
• 驱动方式应确保爬行机器人在不同负载和环境下都能保持稳定的速度和力矩输出。

1.5.4 动力源选择

• 根据工作环境和能源供应情况选择合适的动力源，如电池、柴油发电机等。
• 动力源应满足长时间连续工作的需求。

1.5.5 传动系统设计

• 设计合理的传动系统，将动力源的动力传递给车轮，实现机器人的移动。
• 传动系统应具有高效率和低能耗的特点，同时考虑到维护的便捷性。

2. 桩腿爬行机器人轮式行走机构设计

2.1 轮式行走机构设计要求

2.1.1 功能性要求

• 机器人应具备在桩腿上稳定爬行的能力，包括在垂直、
