汽车生产线上升降机的总体设计

1. 引言

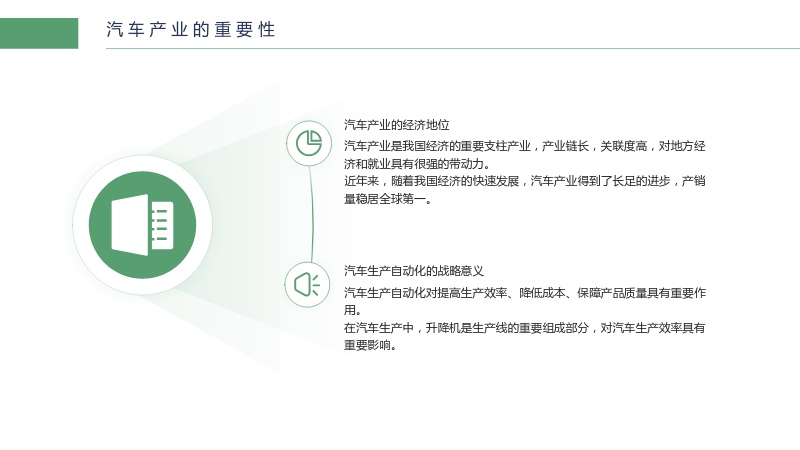

1.1 汽车产业的重要性

1.1.1 汽车产业的经济地位

• 汽车产业是我国经济的重要支柱产业，产业链长，关联度高，对地方经济和就业具有很强的带动力。
• 近年来，随着我国经济的快速发展，汽车产业得到了长足的进步，产销量稳居全球第一。

1.1.2 汽车生产自动化的战略意义

• 汽车生产自动化对提高生产效率、降低成本、保障产品质量具有重要作用。
• 在汽车生产中，升降机是生产线的重要组成部分，对汽车生产效率具有重要影响。

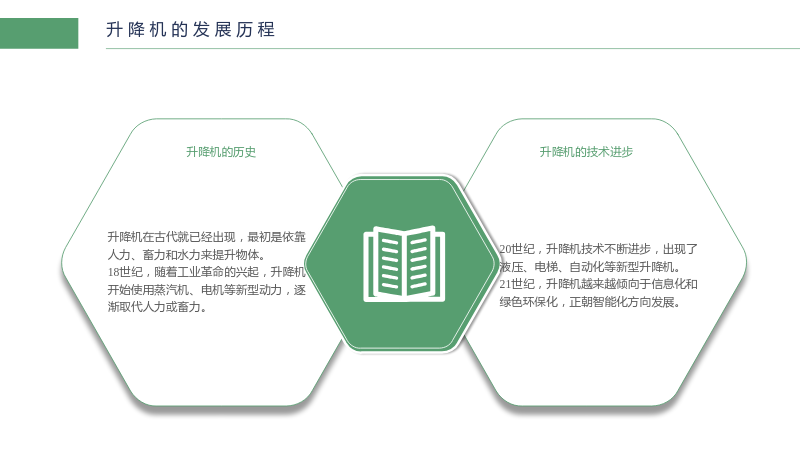

1.2 升降机的发展历程

1.2.1 升降机的历史

• 升降机在古代就已经出现，最初是依靠人力、畜力和水力来提升物体。
• 18世纪，随着工业革命的兴起，升降机开始使用蒸汽机、电机等新型动力，逐渐取代人力或畜力。

1.2.2 升降机的技术进步

• 20世纪，升降机技术不断进步，出现了液压、电梯、自动化等新型升降机。
• 21世纪，升降机越来越倾向于信息化和绿色环保化，正朝智能化方向发展。

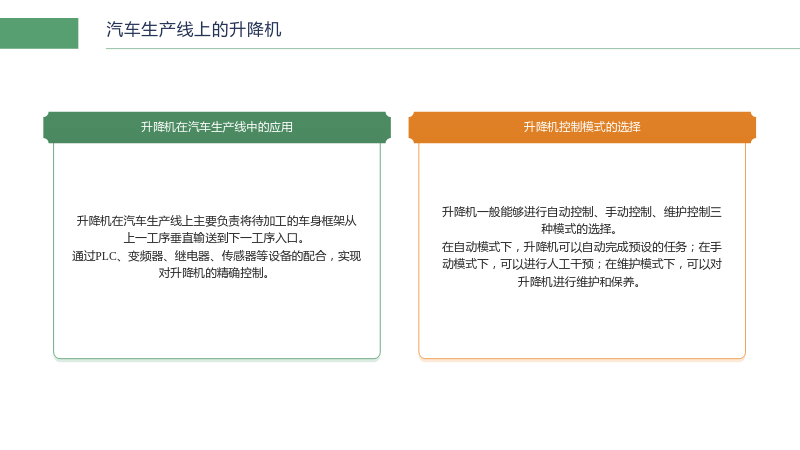

1.3 汽车生产线上的升降机

1.3.1 升降机在汽车生产线中的应用

• 升降机在汽车生产线上主要负责将待加工的车身框架从上一工序垂直输送到下一工序入口。
• 通过PLC、变频器、继电器、传感器等设备的配合，实现对升降机的精确控制。

1.3.2 升降机控制模式的选择

• 升降机一般能够进行自动控制、手动控制、维护控制三种模式的选择。
• 在自动模式下，升降机可以自动完成预设的任务；在手动模式下，可以进行人工干预；在维护模式下，可以对升降机进行维护和保养。

2. 汽车生产线输送系统

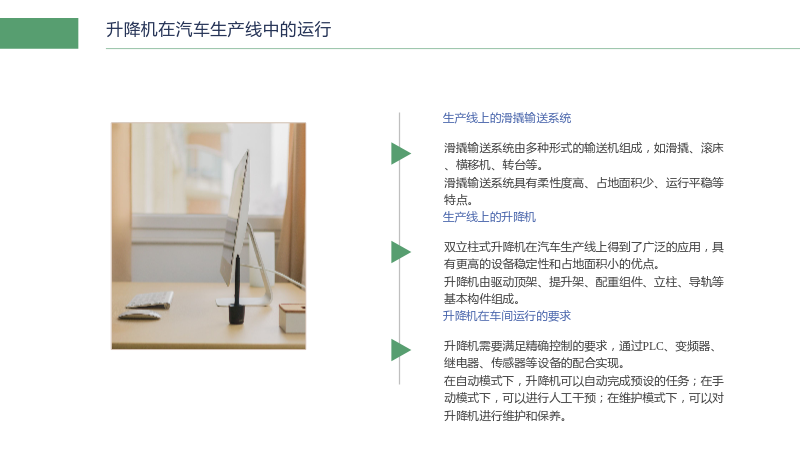

2.1 升降机在汽车生产线中的运行

2.1.1 生产线上的滑撬输送系统

• 滑撬输送系统由多种形式的输送机组成，如滑撬、滚床、横移机、转台等。
• 滑撬输送系统具有柔性度高、占地面积少、运行平稳等特点。

2.1.2 生产线上的升降机

• 双立柱式升降机在汽车生产线上得到了广泛的应用，具有更高的设备稳定性和占地面积小的优点。
• 升降机由驱动顶架、提升架、配重组件、立柱、导轨等基本构件组成。

2.1.3 升降机在车间运行的要求

• 升降机需要满足精确控制的要求，通过PLC、变频器、继电器、传感器等设备的配合实现。
• 在自动模式下，升降机可以自动完成预设的任务；在手动模式下，可以进行人工干预；在维护模式下，可以对升降机进行维护和保养。

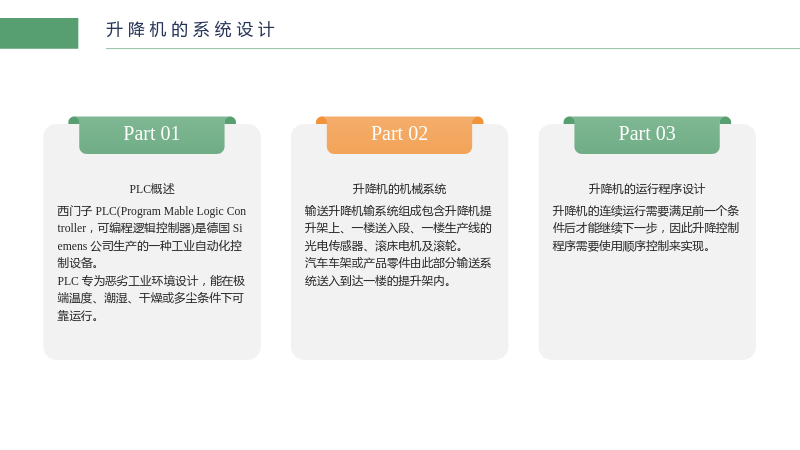

2.2 升降机的系统设计

2.2.1 PLC概述

• 西门子 PLC(Program Mable Logic Controller，可编程逻辑控制器)是德国 Siemens 公司生产的一种工业自动化控制设备。
• PLC 专为恶劣工业环境设计，能在极端温度、潮湿、干燥或多尘条件下可靠运行。

2.2.2 升降机的机械系统

• 输送升降机输系统组成包含升降机提升架上、一楼送入段、一楼生产线的光电传感器、滚床电机及滚轮。
• 汽车车架或产品零件由此部分输送系统送入到达一楼的提升架内。

2.2.3 升降机的运行程序设计

• 升降机的连续运行需要满足前一个条件后才能继续下一步，因此升降控制程序需要使用顺序控制来实现。

3. WinCC与通讯网络介绍

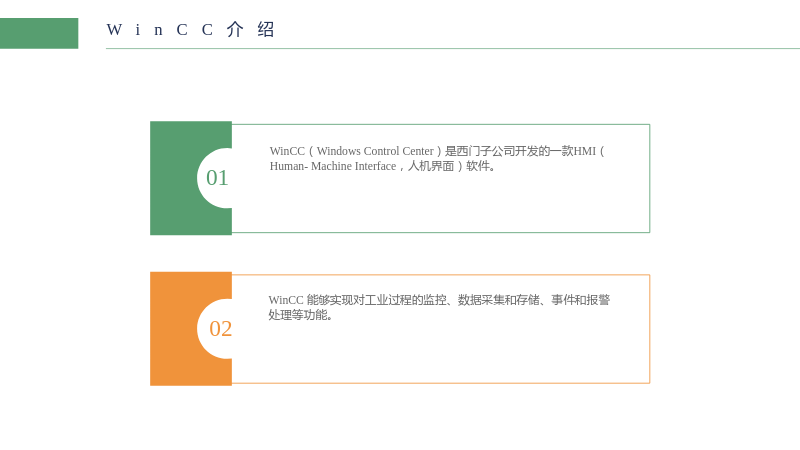

3.1 WinCC介绍

• WinCC（Windows Control Center）是西门子公司开发的一款HMI（Human-Machine Interface，人机界面）软件。
• WinCC 能够实现对工业过程的监控、数据采集和存储、事件和报警处理等功能。

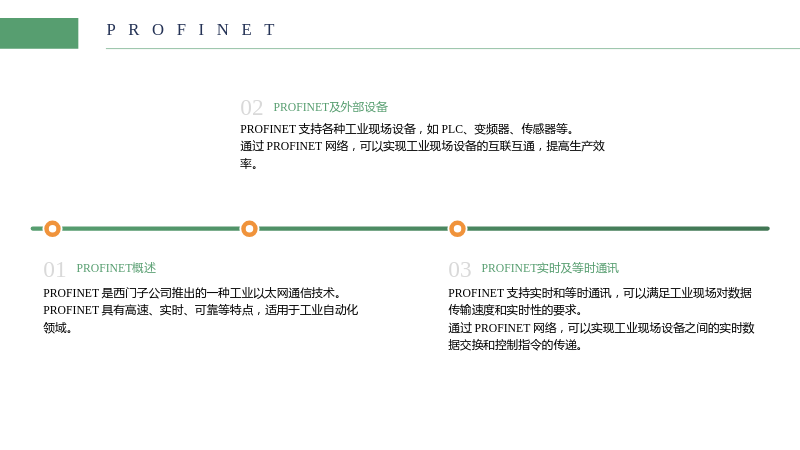

3.2 PROFINET

3.2.1 PROFINET概述

• PROFINET 是西门子公司推出的一种工业以太网通信技术。
• PROFINET 具有高速、实时、可靠等特点，适用于工业自动化领域。

3.2.2 PROFINET及外部设备

• PROFINET 支持各种工业现场设备，如 PLC、变频器、传感器等。
• 通过 PROFINET 网络，可以实现工业现场设备的互联互通，提高生产效率。

3.2.3 PROFINET实时及等时通讯

• PROFINET 支持实时和等时通讯，可以满足工业现场对数据传输速度和实时性的要求。
• 通过 PROFINET 网络，可以实现工业现场设备之间的实时数据交换和控制指令的传递。

4. 程序调试检验

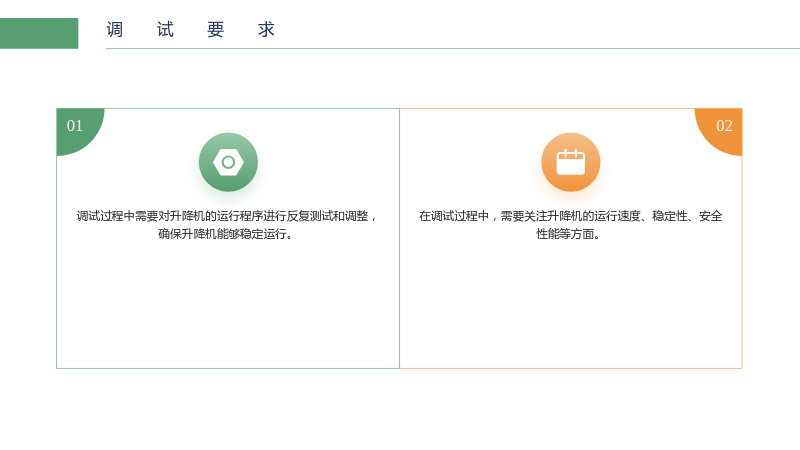

4.1 调试要求

• 调试过程中需要对升降机的运行程序进行反复测试和调整，确保升降机能够稳定运行。
• 在调试过程中，需要关注升降机的运行速度、稳定性、安全性能等方面。

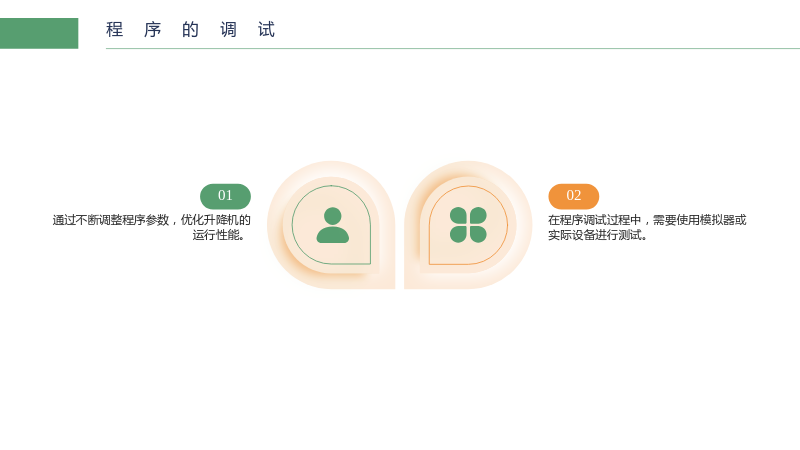

4.2 程序的调试

• 在程序调试过程中，需要使用模拟器或实际设备进行测试。
• 通过不断调整程序参数，优化升降机的运行性能。

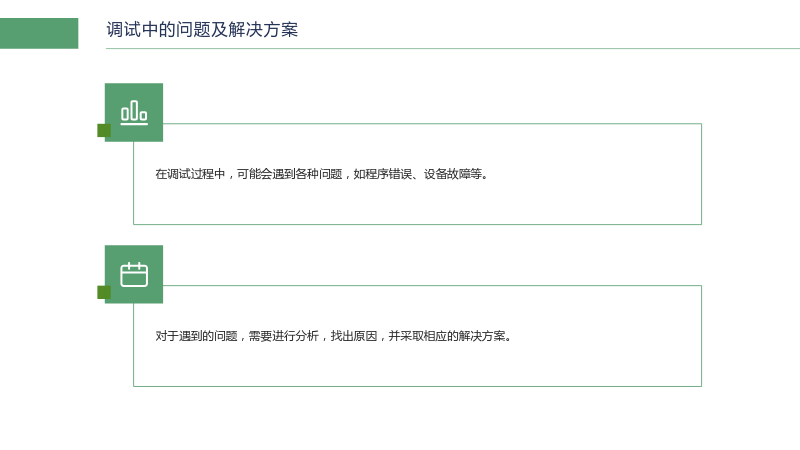

4.3 调试中的问题及解决方案

• 在调试过程中，可能会遇到各种问题，如程序错误、设备故障等。
• 对于遇到的问题，需要进行分析，找出原因，并采取相应的解决方案。

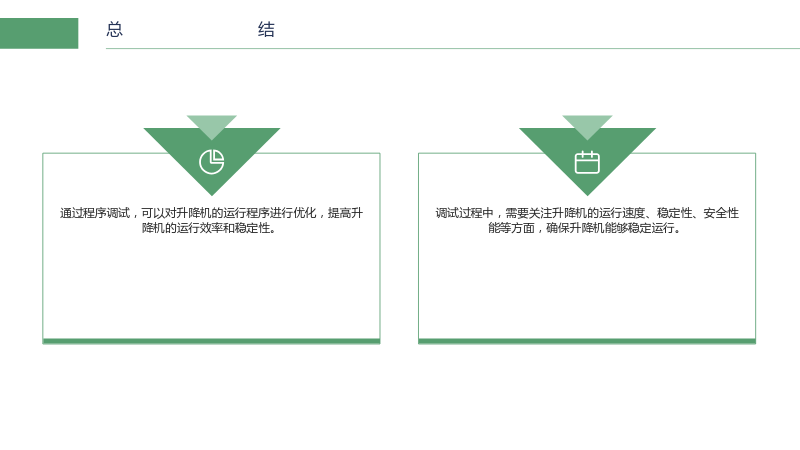

4.4 总结

• 通过程序调试，可以对升降机的运行程序进行优化，提高升降机的运行效率和稳定性。
• 调试过程中，需要关注升降机的运行速度、稳定性、安全性能等方面，确保升降机能够稳定运行。

5. 总结与展望

• 本文对汽车生产线上升降机的总体设计进行了详细的分析和研究。
• 通过升降机的系统设计、WinCC与通讯网络的介绍、程序调试检验等方面的内容，对升降机的设计和应用进行了深入的探讨。
• 未来，随着技术的不断进步，升降机将在汽车生产线上发挥更大的作用，提高生产效率和稳定性。
