春溪中学新校区网络规划与设计

1. 项目背景与意义

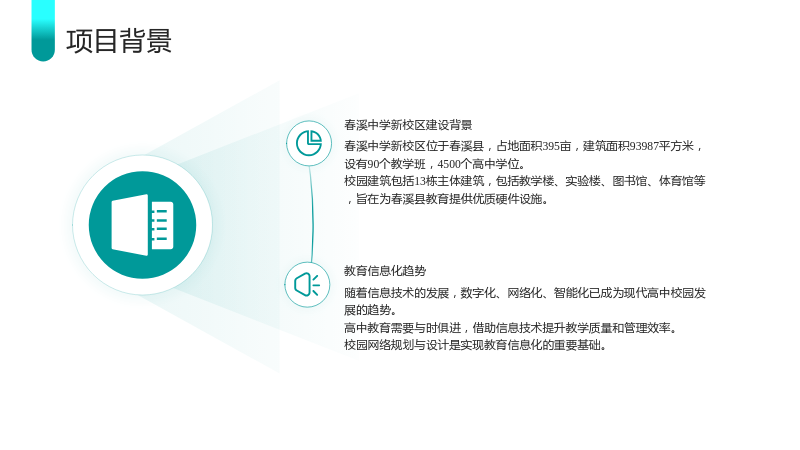

1.1 项目背景

1.1.1 春溪中学新校区建设背景

• 春溪中学新校区位于春溪县，占地面积395亩，建筑面积93987平方米，设有90个教学班，4500个高中学位。
• 校园建筑包括13栋主体建筑，包括教学楼、实验楼、图书馆、体育馆等，旨在为春溪县教育提供优质硬件设施。

1.1.2 教育信息化趋势

• 随着信息技术的发展，数字化、网络化、智能化已成为现代高中校园发展的趋势。
• 高中教育需要与时俱进，借助信息技术提升教学质量和管理效率。
• 校园网络规划与设计是实现教育信息化的重要基础。

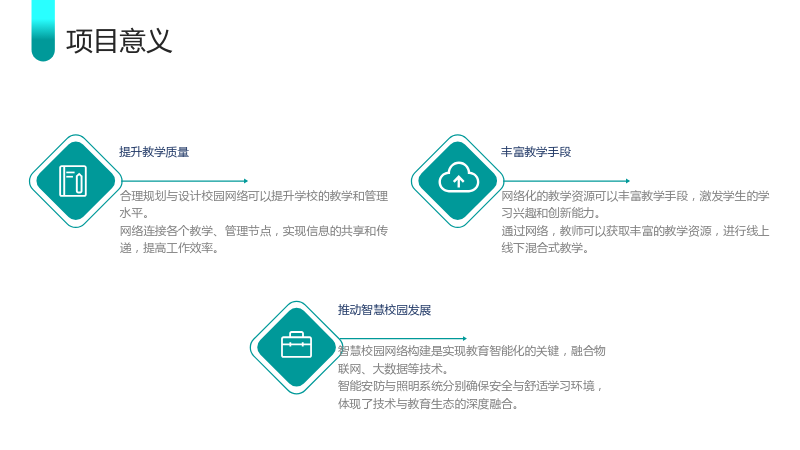

1.2 项目意义

1.2.1 提升教学质量

• 合理规划与设计校园网络可以提升学校的教学和管理水平。
• 网络连接各个教学、管理节点，实现信息的共享和传递，提高工作效率。

1.2.2 丰富教学手段

• 网络化的教学资源可以丰富教学手段，激发学生的学习兴趣和创新能力。
• 通过网络，教师可以获取丰富的教学资源，进行线上线下混合式教学。

1.2.3 推动智慧校园发展

• 智慧校园网络构建是实现教育智能化的关键，融合物联网、大数据等技术。
• 智能安防与照明系统分别确保安全与舒适学习环境，体现了技术与教育生态的深度融合。

2. 网络规划与设计

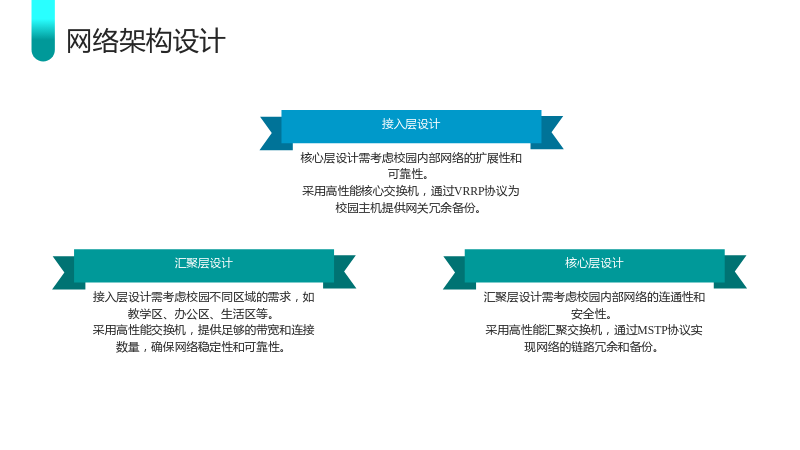

2.1 网络架构设计

2.1.1 接入层设计

• 接入层设计需考虑校园不同区域的需求，如教学区、办公区、生活区等。
• 采用高性能交换机，提供足够的带宽和连接数量，确保网络稳定性和可靠性。

2.1.2 汇聚层设计

• 汇聚层设计需考虑校园内部网络的连通性和安全性。
• 采用高性能汇聚交换机，通过MSTP协议实现网络的链路冗余和备份。

2.1.3 核心层设计

• 核心层设计需考虑校园内部网络的扩展性和可靠性。
• 采用高性能核心交换机，通过VRRP协议为校园主机提供网关冗余备份。

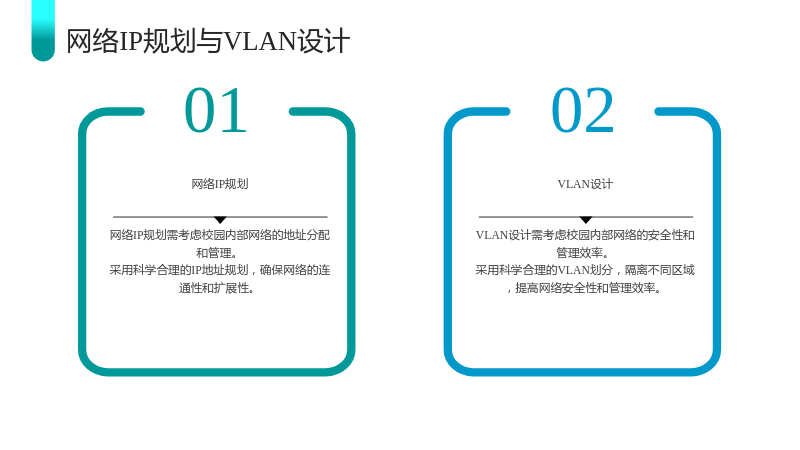

2.2 网络IP规划与VLAN设计

2.2.1 网络IP规划

• 网络IP规划需考虑校园内部网络的地址分配和管理。
• 采用科学合理的IP地址规划，确保网络的连通性和扩展性。

2.2.2 VLAN设计

• VLAN设计需考虑校园内部网络的安全性和管理效率。
• 采用科学合理的VLAN划分，隔离不同区域，提高网络安全性和管理效率。

2.3 网络设备选择与功能实现

2.3.1 网络设备选型

• 选择高性能、稳定可靠的网络设备，如华为、思科等知名品牌。
• 考虑设备的可扩展性和兼容性，确保校园网络的长期稳定运行。

2.3.2 技术功能实现

• 实现网络设备的接入层、汇聚层和核心层配置，确保网络的连通性和安全性。
• 实现防火墙配置，减少来自外部网络的攻击，提高内网网络的安全性。
• 实现无线网络的覆盖和接入，满足师生的移动学习需求。

3. 网络功能与性能测试

3.1 内部网络测试

3.1.1 交换机配置测试

• 对交换机进行配置测试，确保网络设备的正常运行和配置的正确性。
• 测试内容包括交换机的VLAN划分、端口配置、MAC地址表更新等。

3.1.2 生成树配置测试

• 测试生成树协议的配置和运行情况，确保网络的链路冗余和备份。
• 测试内容包括生成树协议的配置、状态查看、故障模拟等。

3.1.3 VRRP配置测试

• 测试VRRP协议的配置和运行情况，确保网络的网关冗余备份。
• 测试内容包括VRRP协议的配置、状态查看、故障模拟等。

3.2 有线终端连通性测试

3.2.1 终端dhcp自动获取IP地址

• 测试终端通过DHCP自动获取IP地址的功能，确保网络设备的正确配置。
• 测试内容包括终端的IP地址获取、网关配置、DNS配置等。

3.2.2 教学区终端访问数据中心服务器

• 测试教学区终端访问数据中心服务器的情况，确保网络的连通性和稳定性。
• 测试内容包括终端的访问速度、访问稳定性、故障模拟等。

3.2.3 教学区终端访问互联网区服务器

• 测试教学区终端访问互联网区服务器的情况，确保网络的连通性和安全性。
• 测试内容包括终端的访问速度、访问稳定性、防火墙配置等。

3.2.4 防火墙NAT地址转换信息

• 测试防火墙NAT地址转换的配置和运行情况，确保网络的安全性。
• 测试内容包括NAT地址转换的配置、状态查看、故障模拟等。

3.3 无线网络连通性测试

3.3.1 无线终端获取IP地址

• 测试无线终端通过DHCP自动获取IP地址的功能，确保无线网络的连通性和稳定性。
• 测试内容包括无线终端的IP地址获取、网关配置、DNS配置等。

3.3.2 无线终端重新获取地址

• 测试无线终端重新获取IP地址的情况，确保无线网络的连通性和稳定性。
• 测试内容包括无线终端的地址获取、网关配置、DNS配置等。

3.3.3 教学区终端访问数据中心服务器

• 测试教学区终端通过无线网络访问数据中心服务器的情况，确保网络的连通性和稳定性。
• 测试内容包括终端的访问速度、访问稳定性、故障模拟等。

3.3.4 教学区终端访问互联网区服务器

• 测试教学区终端通过无线网络访问互联网区服务器的情况，确保网络的连通性和安全性。
• 测试内容包括终端的访问速度、访问稳定性、防火墙配置等。

4. 网络综合布线设计

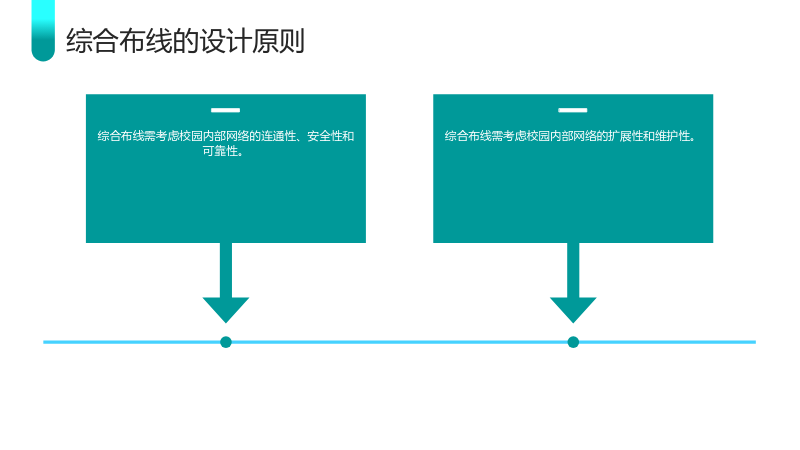

4.1 综合布线的设计原则

• 综合布线需考虑校园内部网络的连通性、安全性和可靠性。
• 综合布线需考虑校园内部网络的扩展性和维护性。

4.2 综合布线子系统设计

4.2.1 工作区子系统

• 工作区子系统需考虑终端设备的接入和连接。
• 采用高性能的网线和接头，确保网络的稳定性和可靠性。

4.2.2 管理间子系统

• 管理间子系统需考虑网络设备的接入和管理。
• 采用高性能的管理交换机和路由器，确保网络的连通性和安全性。

4.2.3 设备间子系统

• 设备间子系统需考虑网络设备的安装和维护。
• 采用高性能的机柜和电源，确保网络设备的稳定运行。

4.2.4 水平干线子系统

• 水平干线子系统需考虑网络设备的连接和传输。
• 采用高性能的网线和接头，确保网络的稳定性和可靠性。

4.2.5 垂直干线子系统

• 垂直干线子系统需考虑网络设备的连接和传输。
• 采用高性能的网线和接头，确保网络的稳定性和可靠性。

4.2.6 建筑物子系统

• 建筑物子系统需考虑网络设备的连接和传输。
• 采用高性能的网线和接头，确保网络的稳定性和可靠性。

5. 结论

• 通过科学划分VLAN、精心配置汇聚层与核心交换设备、定制严谨的防火墙规则，并利用NAT技术隐匿内部网络地址，有效增强了网络的安全性和管理效率。
• 采用华为的ENSP模拟器和VM VirtualBox的虚拟化技术，构建了一个高效且真实的实验环境。
• 经过测试验证，该网络平台效果良好，能够为师生提供了丰富的教育资源和在线交流渠道的同时也使学校管理更加高效。
• 通过这一系列工作，旨在为高中校园构建一个高效、安全、易管理的网络环境，以满足师生在教学、管理、交流等多方面的需求。
