LTE-M异厂商核心网互联性能检测及故障诊断系统设计
1. LTE-M系统概述

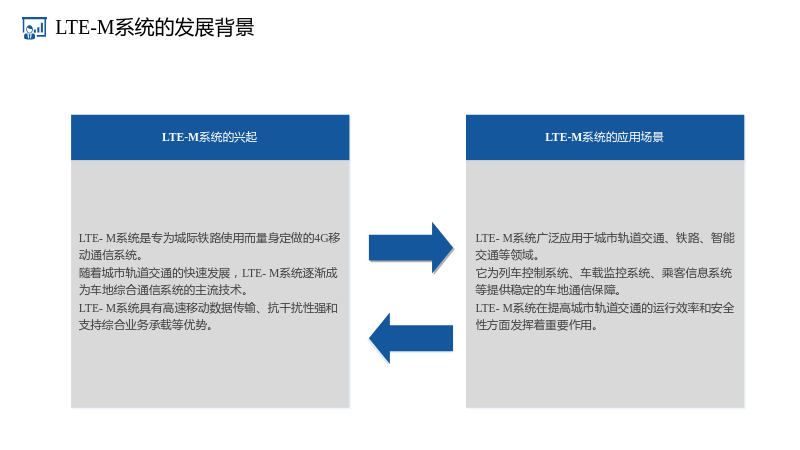

1.1 LTE-M系统的发展背景
1.1.1 LTE-M系统的兴起
- LTE-M系统是专为城际铁路使用而量身定做的4G移动通信系统。
- 随着城市轨道交通的快速发展，LTE-M系统逐渐成为车地综合通信系统的主流技术。
- LTE-M系统具有高速移动数据传输、抗干扰性强和支持综合业务承载等优势。
1.1.2 LTE-M系统的应用场景
- LTE-M系统广泛应用于城市轨道交通、铁路、智能交通等领域。
- 它为列车控制系统、车载监控系统、乘客信息系统等提供稳定的车地通信保障。
- LTE-M系统在提高城市轨道交通的运行效率和安全性方面发挥着重要作用。

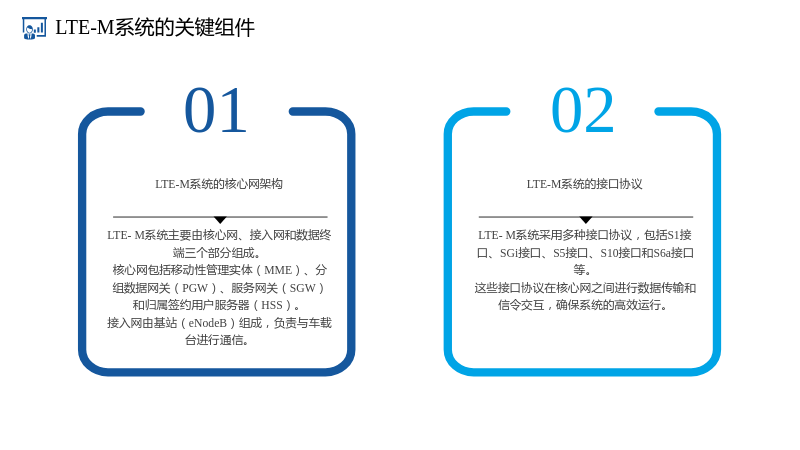

1.2 LTE-M系统的关键组件
1.2.1 LTE-M系统的核心网架构
- LTE-M系统主要由核心网、接入网和数据终端三个部分组成。
- 核心网包括移动性管理实体（MME）、分组数据网关（PGW）、服务网关（SGW）和归属签约用户服务器（HSS）。
- 接入网由基站（eNodeB）组成，负责与车载台进行通信。
1.2.2 LTE-M系统的接口协议
- LTE-M系统采用多种接口协议，包括S1接口、SGi接口、S5接口、S10接口和S6a接口等。
- 这些接口协议在核心网之间进行数据传输和信令交互，确保系统的高效运行。
2. LTE-M系统互联性能检测的必要性

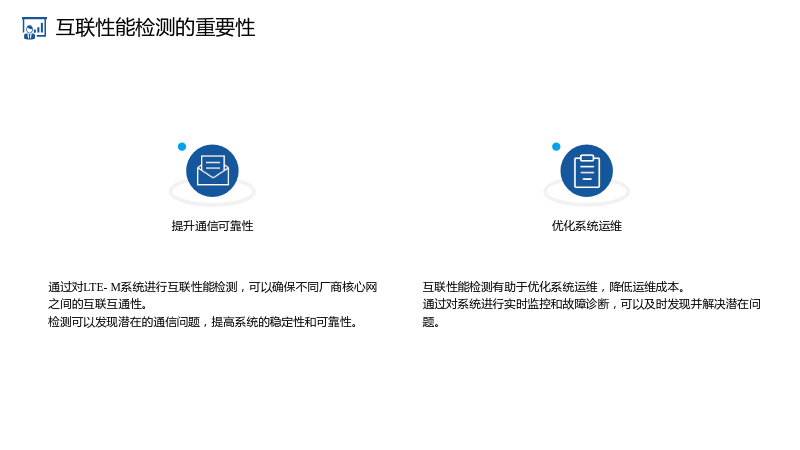

2.1 互联性能检测的重要性
2.1.1 提升通信可靠性
- 通过对LTE-M系统进行互联性能检测，可以确保不同厂商核心网之间的互联互通性。
- 检测可以发现潜在的通信问题，提高系统的稳定性和可靠性。
2.1.2 优化系统运维
- 互联性能检测有助于优化系统运维，降低运维成本。
- 通过对系统进行实时监控和故障诊断，可以及时发现并解决潜在问题。

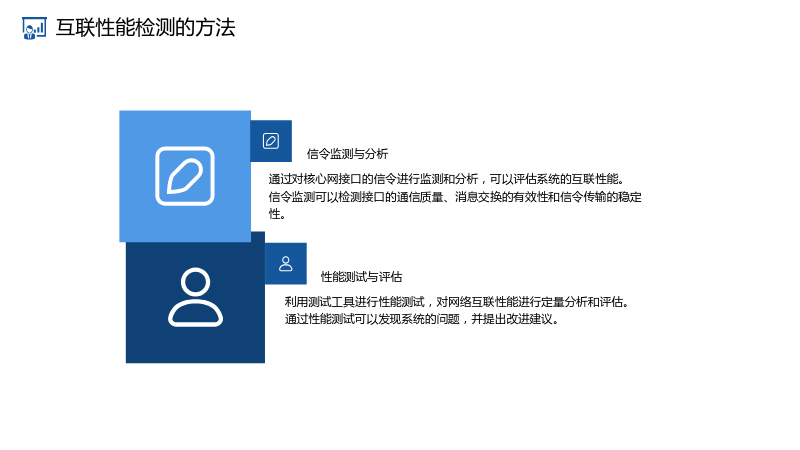

2.2 互联性能检测的方法
2.2.1 信令监测与分析
- 通过对核心网接口的信令进行监测和分析，可以评估系统的互联性能。
- 信令监测可以检测接口的通信质量、消息交换的有效性和信令传输的稳定性。
2.2.2 性能测试与评估
- 利用测试工具进行性能测试，对网络互联性能进行定量分析和评估。
- 通过性能测试可以发现系统的问题，并提出改进建议。
3. LTE-M系统互联性能检测的实现

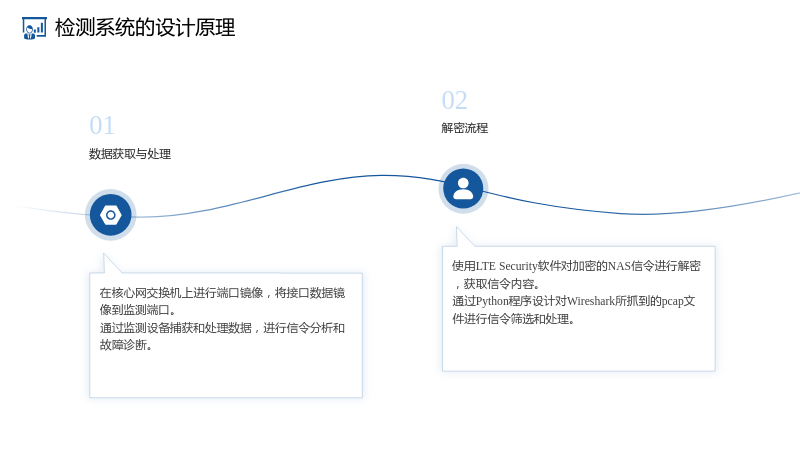

3.1 检测系统的设计原理
3.1.1 数据获取与处理
- 在核心网交换机上进行端口镜像，将接口数据镜像到监测端口。
- 通过监测设备捕获和处理数据，进行信令分析和故障诊断。
3.1.2 解密流程
- 使用LTE Security软件对加密的NAS信令进行解密，获取信令内容。
- 通过Python程序设计对Wireshark所抓到的pcap文件进行信令筛选和处理。
3.2 检测系统的功能模块
3.2.1 数据采集模块
- 实现对核心网接口数据的实时采集和传输。
- 包括端口镜像、数据捕获和数据传输等功能。
3.2.2 信令分析模块
- 对采集到的信令数据进行解析和分析。
- 包括信令解码、信令比对和信令异常检测等功能。
3.2.3 故障诊断模块
- 根据信令分析结果进行故障诊断和定位。
- 包括故障预警、故障处理和故障日志记录等功能。

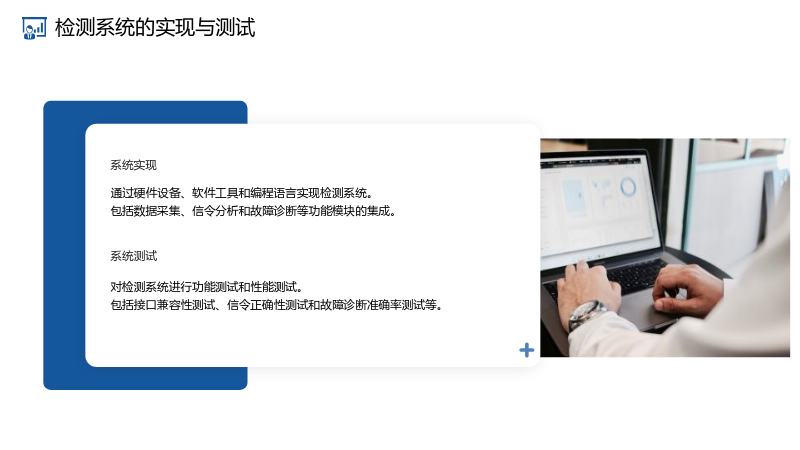

3.3 检测系统的实现与测试
3.3.1 系统实现
- 通过硬件设备、软件工具和编程语言实现检测系统。
- 包括数据采集、信令分析和故障诊断等功能模块的集成。
3.3.2 系统测试
- 对检测系统进行功能测试和性能测试。
- 包括接口兼容性测试、信令正确性测试和故障诊断准确率测试等。
4. LTE-M系统互联性能检测的应用前景

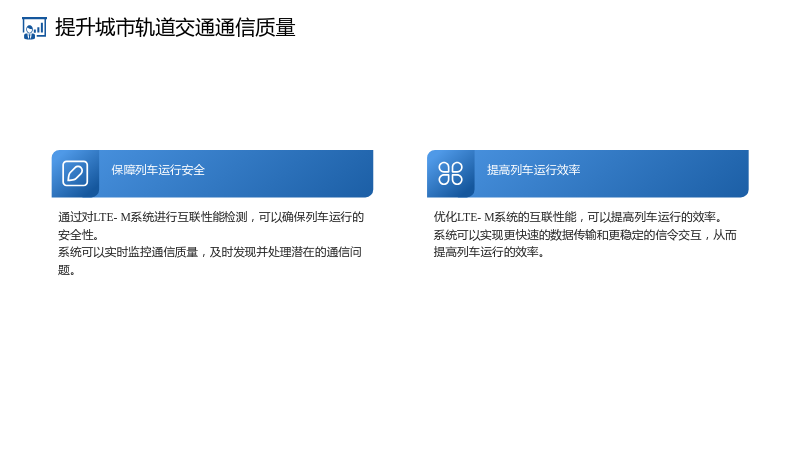

4.1 提升城市轨道交通通信质量
4.1.1 保障列车运行安全
- 通过对LTE-M系统进行互联性能检测，可以确保列车运行的安全性。
- 系统可以实时监控通信质量，及时发现并处理潜在的通信问题。
4.1.2 提高列车运行效率
- 优化LTE-M系统的互联性能，可以提高列车运行的效率。
- 系统可以实现更快速的数据传输和更稳定的信令交互，从而提高列车运行的效率。

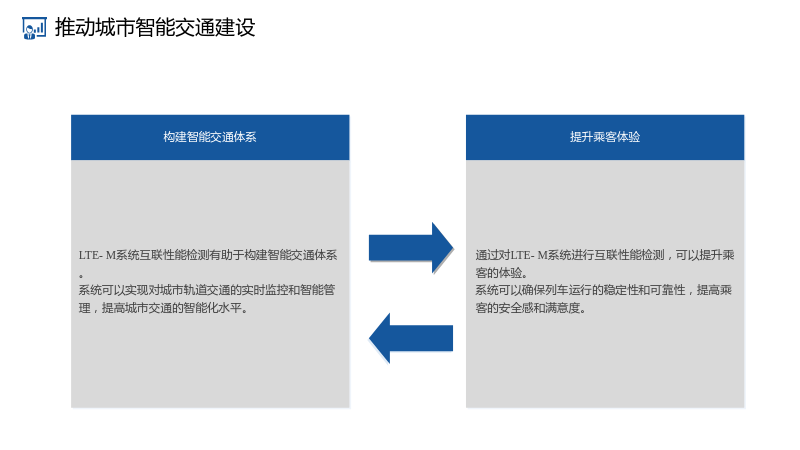

4.2 推动城市智能交通建设
4.2.1 构建智能交通体系
- LTE-M系统互联性能检测有助于构建智能交通体系。
- 系统可以实现对城市轨道交通的实时监控和智能管理，提高城市交通的智能化水平。
4.2.2 提升乘客体验
- 通过对LTE-M系统进行互联性能检测，可以提升乘客的体验。
- 系统可以确保列车运行的稳定性和可靠性，提高乘客的安全感和满意度。
5. 结论与展望

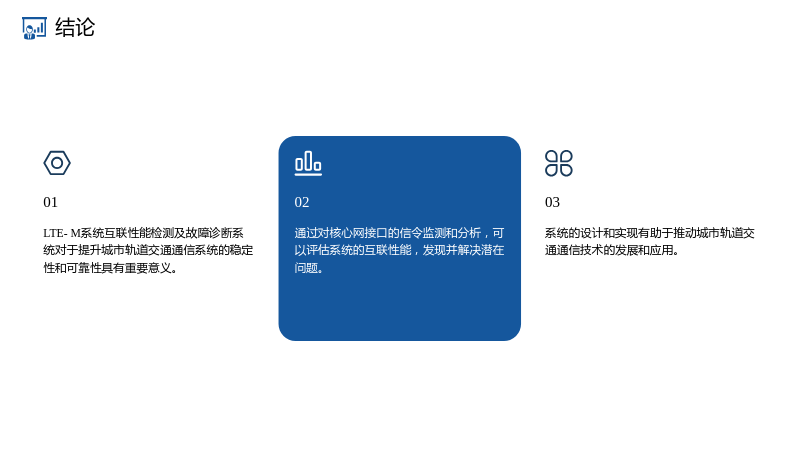

5.1 结论
- LTE-M系统互联性能检测及故障诊断系统对于提升城市轨道交通通信系统的稳定性和可靠性具有重要意义。
- 通过对核心网接口的信令监测和分析，可以评估系统的互联性能，发现并解决潜在问题。
- 系统的设计和实现有助于推动城市轨道交通通信技术的发展和应用。

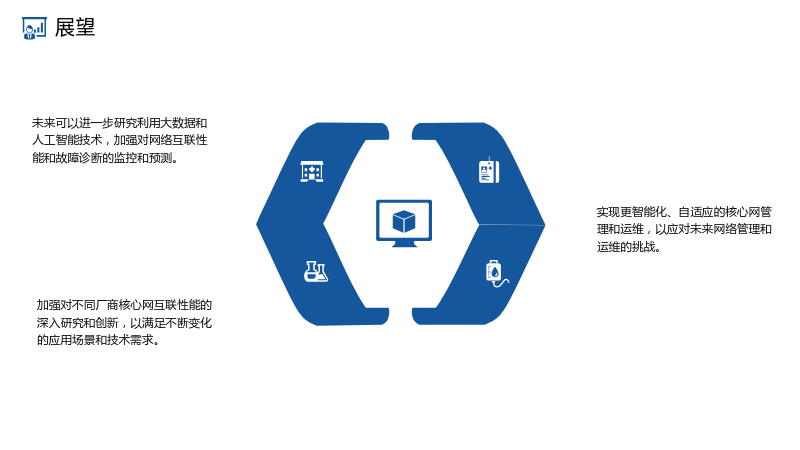

5.2 展望
- 未来可以进一步研究利用大数据和人工智能技术，加强对网络互联性能和故障诊断的监控和预测。
- 实现更智能化、自适应的核心网管理和运维，以应对未来网络管理和运维的挑战。
- 加强对不同厂商核心网互联性能的深入研究和创新，以满足不断变化的应用场景和技术需求。
