基于物联网技术的智能插座设计与实现

引言

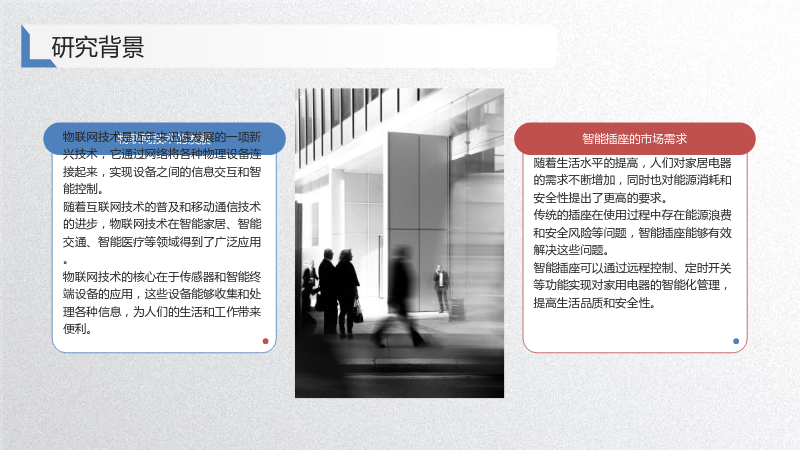

研究背景

物联网技术的发展

• 物联网技术是近年来迅速发展的一项新兴技术，它通过网络将各种物理设备连接起来，实现设备之间的信息交互和智能控制。 随着互联网技术的普及和移动通信技术的进步，物联网技术在智能家居、智能交通、智能医疗等领域得到了广泛应用。 物联网技术的核心在于传感器和智能终端设备的应用，这些设备能够收集和处理各种信息，为人们的生活和工作带来便利。

智能插座的市场需求

• 随着生活水平的提高，人们对家居电器的需求不断增加，同时也对能源消耗和安全性提出了更高的要求。 传统的插座在使用过程中存在能源浪费和安全风险等问题，智能插座能够有效解决这些问题。 智能插座可以通过远程控制、定时开关等功能实现对家用电器的智能化管理，提高生活品质和安全性。

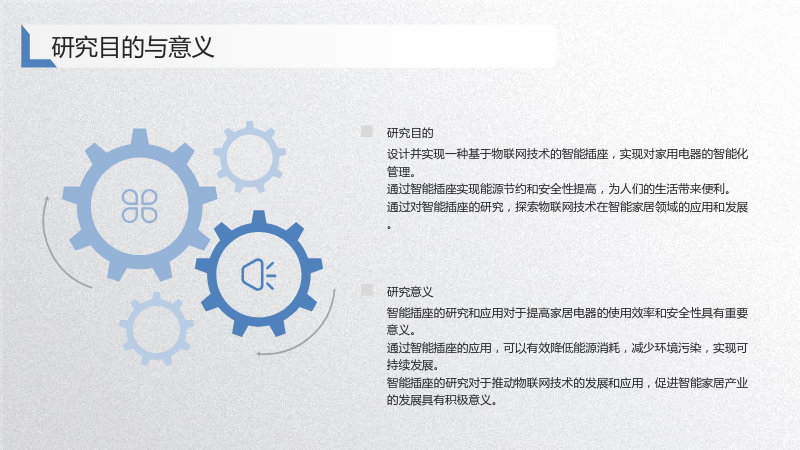

研究目的与意义

研究目的

• 设计并实现一种基于物联网技术的智能插座，实现对家用电器的智能化管理。 通过智能插座实现能源节约和安全性提高，为人们的生活带来便利。 通过对智能插座的研究，探索物联网技术在智能家居领域的应用和发展。

研究意义

• 智能插座的研究和应用对于提高家居电器的使用效率和安全性具有重要意义。 通过智能插座的应用，可以有效降低能源消耗，减少环境污染，实现可持续发展。 智能插座的研究对于推动物联网技术的发展和应用，促进智能家居产业的发展具有积极意义。

总体设计

设计要求

实现对家用电器的智能化控制，包括远程控制、定时开关等功能。

• 具有能源消耗监测和报警功能，提高能源使用效率。

具有安全保护功能，防止过载、短路等安全事故的发生。

• 具有良好的用户体验，操作简便，易于使用。

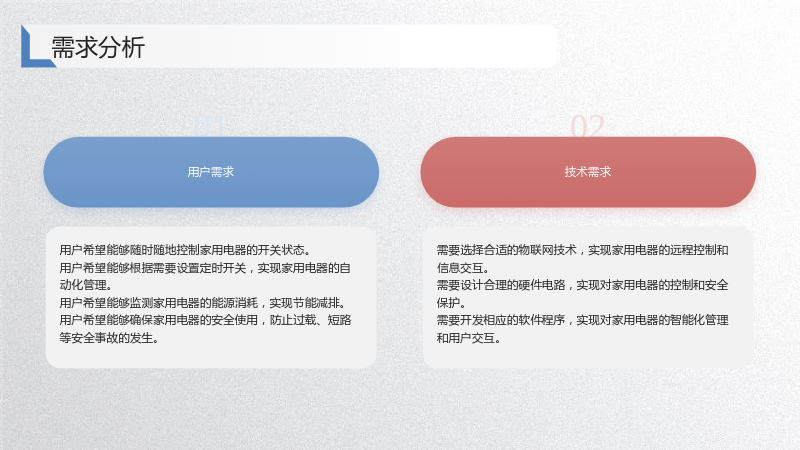

需求分析

用户需求

• 用户希望能够随时随地控制家用电器的开关状态。 用户希望能够根据需要设置定时开关，实现家用电器的自动化管理。 用户希望能够监测家用电器的能源消耗，实现节能减排。 用户希望能够确保家用电器的安全使用，防止过载、短路等安全事故的发生。

技术需求

• 需要选择合适的物联网技术，实现家用电器的远程控制和信息交互。 需要设计合理的硬件电路，实现对家用电器的控制和安全保护。 需要开发相应的软件程序，实现对家用电器的智能化管理和用户交互。

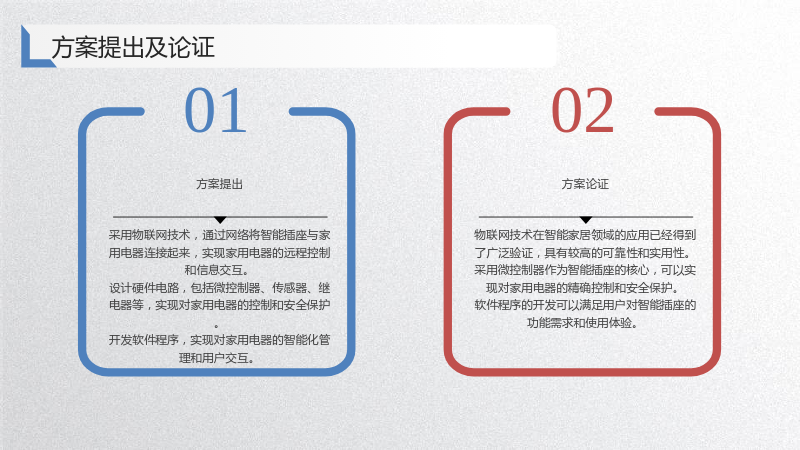

方案提出及论证

方案提出

• 采用物联网技术，通过网络将智能插座与家用电器连接起来，实现家用电器的远程控制和信息交互。 设计硬件电路，包括微控制器、传感器、继电器等，实现对家用电器的控制和安全保护。 开发软件程序，实现对家用电器的智能化管理和用户交互。

方案论证

• 物联网技术在智能家居领域的应用已经得到了广泛验证，具有较高的可靠性和实用性。 采用微控制器作为智能插座的核心，可以实现对家用电器的精确控制和安全保护。 软件程序的开发可以满足用户对智能插座的功能需求和使用体验。

硬件设计

主控制器及最小系统

采用STM32微控制器作为智能插座的主控制器，实现对家用电器的控制和安全保护。

• 设计最小系统，包括电源电路、晶振电路、复位电路等，为STM32提供必要的硬件支持。

时钟电路

时钟控制方式

• 采用外部晶振作为时钟源，为STM32提供稳定的时钟信号。

通过编程实现对时钟信号的精确控制，为智能插座提供准确的时间信息。

显示电路

液晶显示器芯片介绍

• 采用LCD1602液晶显示器芯片，实现对智能插座状态的显示。 LCD1602液晶显示器芯片具有显示清晰、操作简便等优点，适合应用于智能插座的设计。

液晶显示器的优点

• LCD1602液晶显示器芯片具有显示清晰、操作简便等优点。 液晶显示器可以实时显示智能插座的状态信息，包括开关状态、定时时间、温度等信息。 液晶显示器的人机交互界面友好，用户可以轻松地进行操作和查看信息。

DS18B20温度采集

DS18B20测温原理

• DS18B20是一款数字温度传感器，能够准确地测量温度并将其转换为数字信号。

DS18B20通过两线式接口与微控制器连接，实现对温度的实时监测和控制。

控制模块

设计控制模块，包括继电器、开关等，实现对家用电器的控制和安全保护。

• 通过编程实现对继电器和开关的精确控制，实现对家用电器的开启和关闭。

WiFi

设计WiFi模块，实现智能插座与用户的手机或其他设备的无线连接。

• 通过WiFi模块，用户可以远程控制智能插座，实现家用电器的智能化管理。

软件设计

主程序设计

设计主程序，实现对智能插座的控制和状态管理。

• 主程序包括初始化设置、定时控制、温度监测、用户交互等功能。

WiFi程序编写

编写WiFi程序，实现智能插座与用户的手机或其他设备的无线连接。

• 通过WiFi程序，用户可以远程控制智能插座，实现家用电器的智能化管理。

DS1302时钟芯片程序的编写

编写DS1302时钟芯片程序，实现对时间的精确控制和显示。

• 通过DS1302时钟芯片程序，智能插座可以提供准确的时间信息，实现定时控制。

LCD1602显示电路程序编写

编写LCD1602显示电路程序，实现对智能插座状态的显示。

• 通过LCD1602显示电路程序，用户可以查看智能插座的状态信息，包括开关状态、定时时间、温度等信息。

系统测试

硬件调试

对智能插座的硬件电路进行调试，确保各个组件正常工作。

• 测试各个电路的性能和稳定性，确保智能插座能够正常运行。

软件调试

对智能插座的软件程序进行调试，确保各个功能正常实现。

• 测试软件程序的稳定性和可靠性，确保用户可以正常使用智能插座。

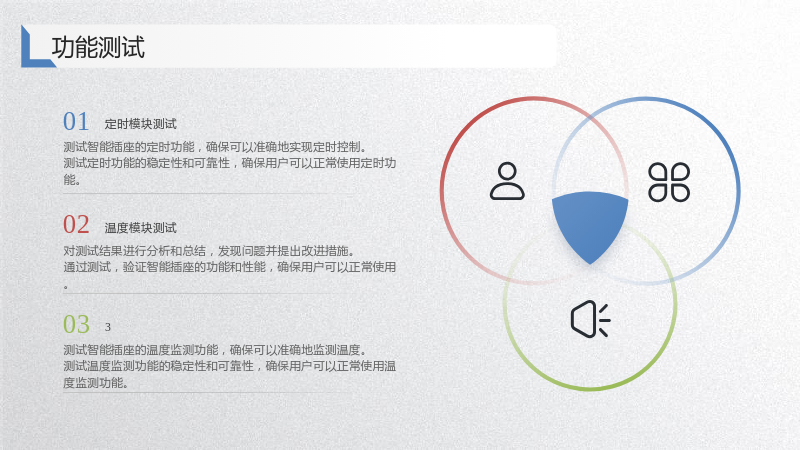

功能测试

定时模块测试

• 测试智能插座的定时功能，确保可以准确地实现定时控制。 测试定时功能的稳定性和可靠性，确保用户可以正常使用定时功能。

温度模块测试

• 对测试结果进行分析和总结，发现问题并提出改进措施。 通过测试，验证智能插座的功能和性能，确保用户可以正常使用。

3

• 测试智能插座的温度监测功能，确保可以准确地监测温度。 测试温度监测功能的稳定性和可靠性，确保用户可以正常使用温度监测功能。

结论
