汽车辅助电器系统深入剖析

1. 系统组成及功能

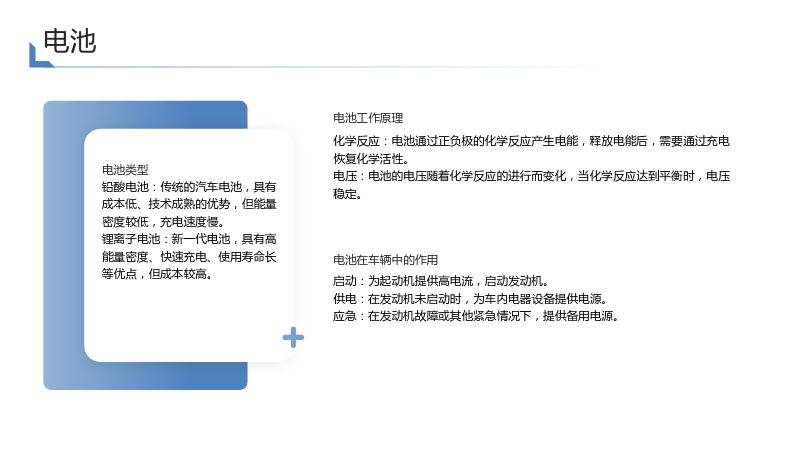

1.1 电池

1.1.1 电池类型

• 铅酸电池：传统的汽车电池，具有成本低、技术成熟的优势，但能量密度较低，充电速度慢。
• 锂离子电池：新一代电池，具有高能量密度、快速充电、使用寿命长等优点，但成本较高。

1.1.2 电池工作原理

• 化学反应：电池通过正负极的化学反应产生电能，释放电能后，需要通过充电恢复化学活性。
• 电压：电池的电压随着化学反应的进行而变化，当化学反应达到平衡时，电压稳定。

1.1.3 电池在车辆中的作用

• 启动：为起动机提供高电流，启动发动机。
• 供电：在发动机未启动时，为车内电器设备提供电源。
• 应急：在发动机故障或其他紧急情况下，提供备用电源。

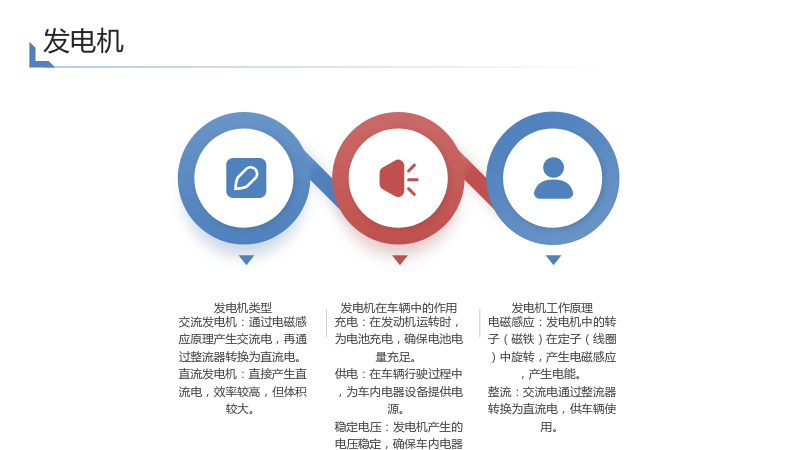

1.2 发电机

1.2.1 发电机类型

• 交流发电机：通过电磁感应原理产生交流电，再通过整流器转换为直流电。
• 直流发电机：直接产生直流电，效率较高，但体积较大。

1.2.2 发电机工作原理

• 电磁感应：发电机中的转子（磁铁）在定子（线圈）中旋转，产生电磁感应，产生电能。
• 整流：交流电通过整流器转换为直流电，供车辆使用。

1.2.3 发电机在车辆中的作用

• 充电：在发动机运转时，为电池充电，确保电池电量充足。
• 供电：在车辆行驶过程中，为车内电器设备提供电源。
• 稳定电压：发电机产生的电压稳定，确保车内电器设备正常工作。

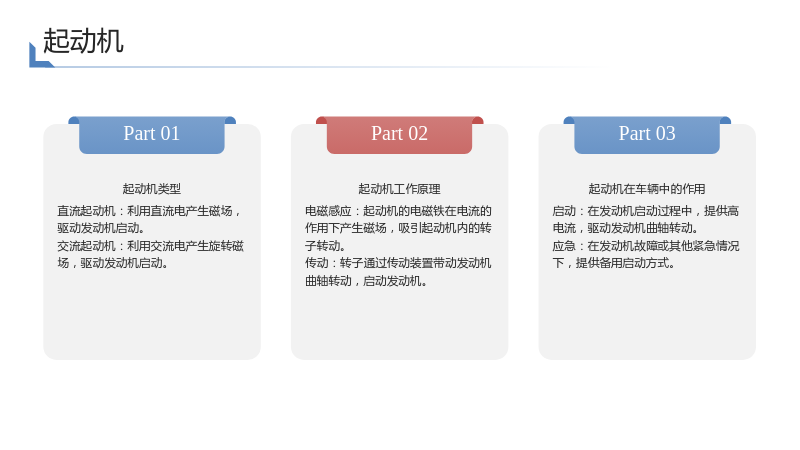

1.3 起动机

1.3.1 起动机类型

• 直流起动机：利用直流电产生磁场，驱动发动机启动。
• 交流起动机：利用交流电产生旋转磁场，驱动发动机启动。

1.3.2 起动机工作原理

• 电磁感应：起动机的电磁铁在电流的作用下产生磁场，吸引起动机内的转子转动。
• 传动：转子通过传动装置带动发动机曲轴转动，启动发动机。

1.3.3 起动机在车辆中的作用

• 启动：在发动机启动过程中，提供高电流，驱动发动机曲轴转动。
• 应急：在发动机故障或其他紧急情况下，提供备用启动方式。

1.4 传感器

1.4.1 传感器类型

• 温度传感器：监测发动机温度、车内温度等。
• 压力传感器：监测发动机压力、轮胎压力等。
• 氧传感器：监测尾气中的氧气含量，用于调节燃油喷射量。

1.4.2 传感器工作原理

• 信号转换：传感器将物理量（如温度、压力等）转换为电信号。
• 传输：电信号通过导线传输至ECU。
• 处理：ECU对电信号进行处理，控制车辆相关系统。

1.4.3 传感器在车辆中的作用

• 监测：实时监测车辆状态，确保车辆正常运行。
• 控制：根据传感器信号，ECU对车辆相关系统进行控制，提高驾驶安全性。

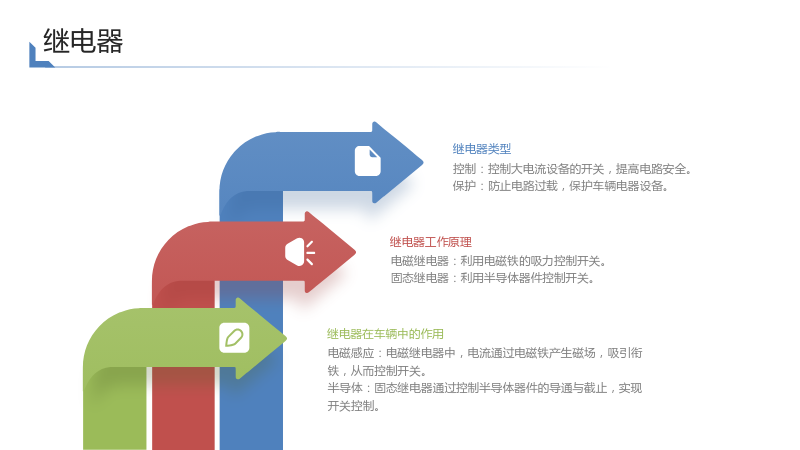

1.5 继电器

1.5.1 继电器类型

• 电磁继电器：利用电磁铁的吸力控制开关。
• 固态继电器：利用半导体器件控制开关。

1.5.2 继电器工作原理

• 电磁感应：电磁继电器中，电流通过电磁铁产生磁场，吸引衔铁，从而控制开关。
• 半导体：固态继电器通过控制半导体器件的导通与截止，实现开关控制。

1.5.3 继电器在车辆中的作用

• 控制：控制大电流设备的开关，提高电路安全。
• 保护：防止电路过载，保护车辆电器设备。

1.6 开关

1.6.1 开关类型

• 手动开关：通过人工操作控制电路通断。
• 自动开关：根据传感器信号或时间自动控制电路通断。

1.6.2 开关工作原理

• 机械结构：手动开关通过机械结构实现电路的通断。
• 电子控制：自动开关通过电子器件实现电路的通断。

1.6.3 开关在车辆中的作用

• 控制：根据驾驶需求，控制电路通断，实现按需供电。
• 保护：防止电路过载，提高车辆安全性。

2. 系统运行原理

2.1 电源系统

2.1.1 电源系统概述

• 12V直流电系统：车辆采用12V直流电系统，为车内电器设备提供电源。
• 电压稳定：发电机产生的电压稳定，确保车内电器设备正常工作。

2.1.2 工作环境稳定性

• 温度：电池和发电机在不同的温度环境下性能会有所变化，需确保工作环境稳定。
• 振动：车辆在行驶过程中会产生振动，影响电器设备的稳定性，需采取措施减缓振动。

2.2 控制系统

2.2.1 ECU角色

• 监控：ECU实时监控车辆状态，如发动机转速、车速等。
• 管理：ECU根据传感器信号，控制车辆相关系统，如燃油喷射、点火等。

2.2.2 信号传递

• 传感器与ECU：传感器将物理量转换为电信号，传输至ECU。
• ECU决策：ECU对电信号进行处理，做出控制决策。
• 执行器执行：执行器根据ECU的决策，控制车辆相关系统。

2.3 信号传递

2.3.1 传感器与ECU之间的信息交换

• 模拟信号：传感器将物理量转换为模拟信号，传输至ECU。
• 数字信号：ECU将模拟信号转换为数字信号，便于处理和存储。

2.3.2 ECU的决策过程

• 实时性：ECU需在短时间内做出控制决策，确保车辆稳定运行。
• 准确性：ECU的决策需准确，避免车辆故障。

2.4 负载管理

2.4.1 电源分配机制

• 优先级：根据电器设备的优先级，进行电源分配。
• 动态调整：根据车辆状态，动态调整电源分配，确保关键设备正常工作。

2.4.2 防止过载的策略

• 继电器保护：继电器在电流过大时自动断开，防止过载。
• 电路保护：电路中设置保护装置，如保险丝、断路器等，防止过载。

3. 电路图分析

3.1 电路图解读

3.1.1 电路图的基本概念

• 符号：电路图中使用特定的符号表示电器设备。
• 连接方式：表示电器设备之间的连接方式，如串联、并联等。

3.1.2 连接方式的展示

• 串联：电流依次流过每个电器设备。
• 并联：电流同时流过多个电器设备。

3.2 实际电路图示例

3.2.1 图形展示

• 示例：展示一个简单的电路图，包括电池、发电机、起动机、传感器等。
• 解读：分析电路图中的电器设备、连接方式、信号传递等。

3.3 电路图中的符号解析

3.3.1 常见符号的意义

• 电池：表示电源供应。
• 发电机：表示电源产生。
• 起动机：表示启动设备。
• 传感器：表示信号监测。

3.3.2 理解电路图的关键点

• 电路图中的电器设备：了解各个电器设备的作用和连接方式。
• 信号传递：理解传感器与ECU之间的信息交换过程。
• 保护措施：关注电路图中的保护装置，如继电器、保险丝等。

4. 故障分析

4.1 故障类型

4.1.1 常见故障模式概述

• 电池故障：电池电压低、电池损坏等。
• 发电机故障：发电机不发电、发电机损坏等。
• 起动机故障：起动机不工作、起动机损坏等。
• 传感器故障：传感器信号失真、传感器损坏等。
• 继电器故障：继电器不工作、继电器损坏等。
• 开关故障：开关不工作、开关损坏等。

4.2 故障检测

4.2.1 使用多用电表等工具的方法

• 测量电压：使用多用电表测量电路中的电压，判断电路是否正常。
• 测量电流：使用多用电表测量电路中的电流，判断电路是否正常。
• 测量电阻：使用多用电表测量电路中的电阻，判断电路是否正常。

4.2.2 故障点定位技巧

• 逐步排查：从电源开始，逐步排查各个电器设备，找到故障点。
• 对比测试：将正常电路与故障电路进行对比，找出差异。

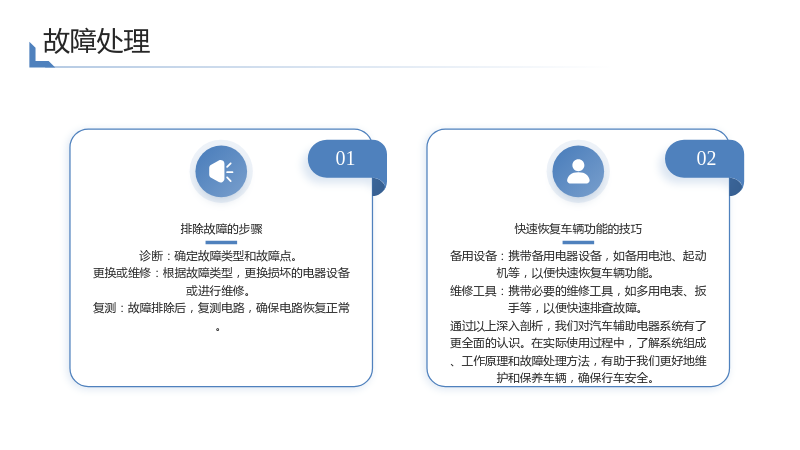

4.3 故障处理

4.3.1 排除故障的步骤

• 诊断：确定故障类型和故障点。
• 更换或维修：根据故障类型，更换损坏的电器设备或进行维修。
• 复测：故障排除后，复测电路，确保电路恢复正常。

4.3.2 快速恢复车辆功能的技巧

• 备用设备：携带备用电器设备，如备用电池、起动机等，以便快速恢复车辆功能。
• 维修工具：携带必要的维修工具，如多用电表、扳手等，以便快速排查故障。

通过以上深入剖析，我们对汽车辅助电器系统有了更全面的认识。在实际使用过程中，了解系统组成、工作原理和故障处理方法，有助于我们更好地维护和保养车辆，确保行车安全。
