LTE-M异厂商核心网互联性能检测及故障诊断系统设计
1. LTE-M系统概述
1.1 LTE-M系统发展背景
1.1.1 LTE-M技术的兴起
- LTE-M技术是专为城际铁路使用而量身定做的4G移动通信系统。
- 随着城市轨道交通的快速发展，对车地通信系统的需求日益增加。
- LTE-M技术以其抗干扰性强、高速移动数据传输和支持综合业务承载等优势，逐渐替代了传统的无线局域网技术。
1.1.2 LTE-M系统的应用
- LTE-M系统在城市轨道交通、智能交通、紧急救援等领域具有广泛的应用前景。
- 它能够提供高速、稳定、安全的车地通信，确保信息传输的准确性和实时性。
- LTE-M系统在提升城市轨道交通运行效率、改善乘客体验等方面发挥着重要作用。

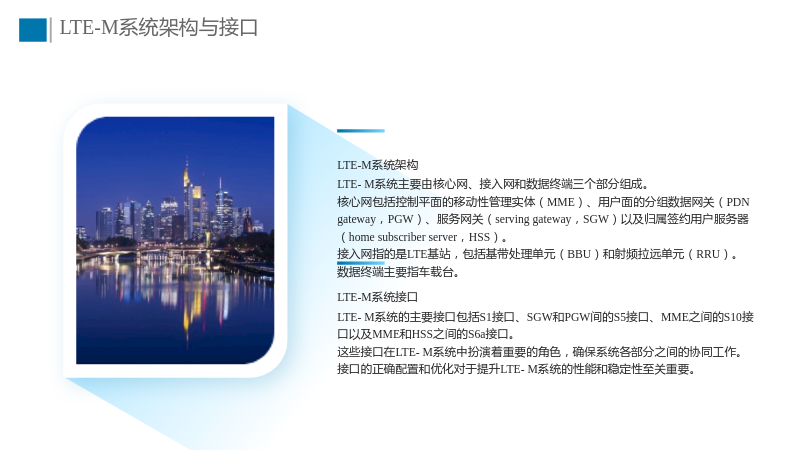

1.2 LTE-M系统架构与接口
1.2.1 LTE-M系统架构
- LTE-M系统主要由核心网、接入网和数据终端三个部分组成。
- 核心网包括控制平面的移动性管理实体（MME）、用户面的分组数据网关（PDN gateway，PGW）、服务网关（serving gateway，SGW）以及归属签约用户服务器（home subscriber server，HSS）。
- 接入网指的是LTE基站，包括基带处理单元（BBU）和射频拉远单元（RRU）。
- 数据终端主要指车载台。
1.2.2 LTE-M系统接口
- LTE-M系统的主要接口包括S1接口、SGW和PGW间的S5接口、MME之间的S10接口以及MME和HSS之间的S6a接口。
- 这些接口在LTE-M系统中扮演着重要的角色，确保系统各部分之间的协同工作。
- 接口的正确配置和优化对于提升LTE-M系统的性能和稳定性至关重要。
1.3 LTE-M系统互联性能检测的重要性
1.3.1 互联性能检测的必要性
- 随着城市轨道交通的快速发展，LTE-M系统的应用越来越广泛。
- 不同厂商的核心网互联对于保障系统的稳定性和可靠性具有重要意义。
- 互联性能检测能够及时发现并解决系统中的潜在问题，确保系统的正常运行。
1.3.2 互联性能检测的应用场景
- 互联性能检测可以应用于城市轨道交通、智能交通、紧急救援等领域。
- 通过检测系统性能，可以及时发现并解决潜在的安全隐患，保障信息传输的准确性和实时性。
- 互联性能检测对于提升系统的稳定性和可靠性，提高城市轨道交通运行效率具有重要意义。
2. LTE-M系统互联性能检测与故障诊断系统设计

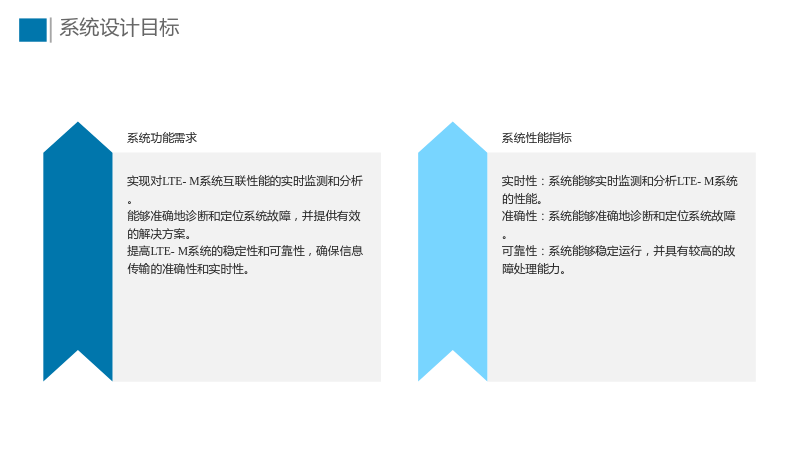

2.1 系统设计目标
2.1.1 系统功能需求
- 实现对LTE-M系统互联性能的实时监测和分析。
- 能够准确地诊断和定位系统故障，并提供有效的解决方案。
- 提高LTE-M系统的稳定性和可靠性，确保信息传输的准确性和实时性。
2.1.2 系统性能指标
- 实时性：系统能够实时监测和分析LTE-M系统的性能。
- 准确性：系统能够准确地诊断和定位系统故障。
- 可靠性：系统能够稳定运行，并具有较高的故障处理能力。

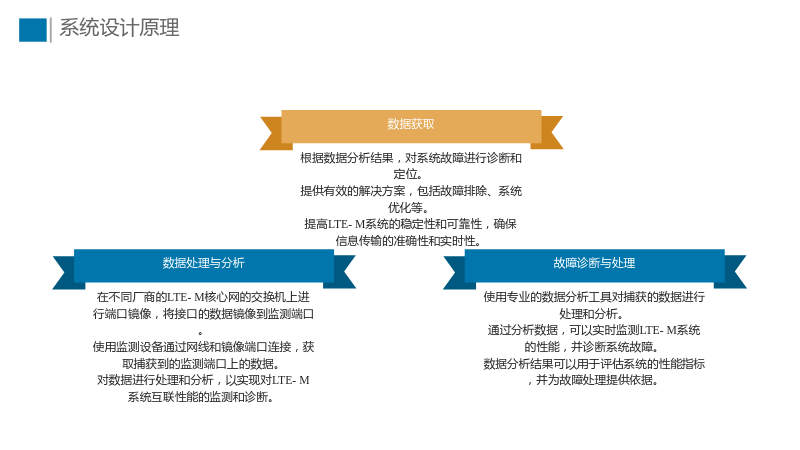

2.2 系统设计原理
2.2.1 数据获取
- 在不同厂商的LTE-M核心网的交换机上进行端口镜像，将接口的数据镜像到监测端口。
- 使用监测设备通过网线和镜像端口连接，获取捕获到的监测端口上的数据。
- 对数据进行处理和分析，以实现对LTE-M系统互联性能的监测和诊断。
2.2.2 数据处理与分析
- 使用专业的数据分析工具对捕获的数据进行处理和分析。
- 通过分析数据，可以实时监测LTE-M系统的性能，并诊断系统故障。
- 数据分析结果可以用于评估系统的性能指标，并为故障处理提供依据。
2.2.3 故障诊断与处理
- 根据数据分析结果，对系统故障进行诊断和定位。
- 提供有效的解决方案，包括故障排除、系统优化等。
- 提高LTE-M系统的稳定性和可靠性，确保信息传输的准确性和实时性。
2.3 系统设计与实现
2.3.1 系统架构设计
- 系统由数据获取模块、数据处理与分析模块、故障诊断与处理模块组成。
- 各模块之间通过高速网络连接，实现数据的实时传输和处理。
- 系统具有模块化设计，便于扩展和维护。
2.3.2 系统功能实现
- 数据获取模块：通过端口镜像技术获取接口数据，实现对LTE-M系统性能的实时监测。
- 数据处理与分析模块：使用专业数据分析工具对捕获的数据进行处理和分析，实时监测系统性能。
- 故障诊断与处理模块：根据数据分析结果，对系统故障进行诊断和定位，并提供有效的解决方案。

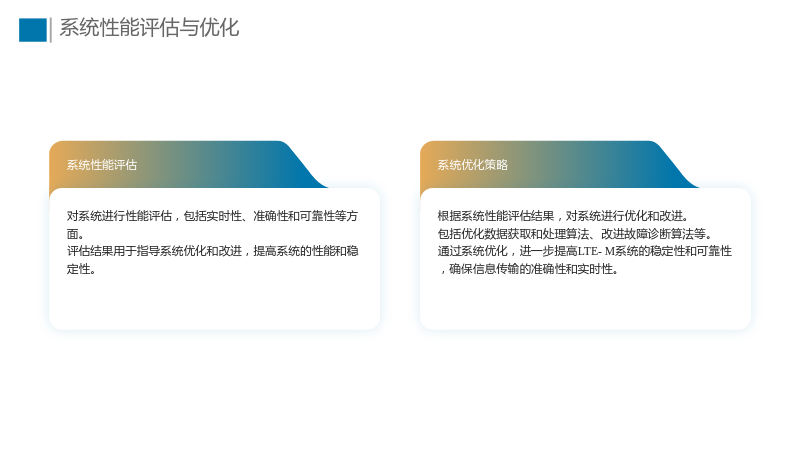

2.4 系统性能评估与优化
2.4.1 系统性能评估
- 对系统进行性能评估，包括实时性、准确性和可靠性等方面。
- 评估结果用于指导系统优化和改进，提高系统的性能和稳定性。
2.4.2 系统优化策略
- 根据系统性能评估结果，对系统进行优化和改进。
- 包括优化数据获取和处理算法、改进故障诊断算法等。
- 通过系统优化，进一步提高LTE-M系统的稳定性和可靠性，确保信息传输的准确性和实时性。
3. LTE-M系统互联性能检测与故障诊断系统应用案例
3.1 应用案例背景
- 某城市轨道交通系统采用LTE-M技术进行车地通信。
- 由于系统跨多个厂商的核心网，存在互联性能问题，影响系统稳定性和可靠性。

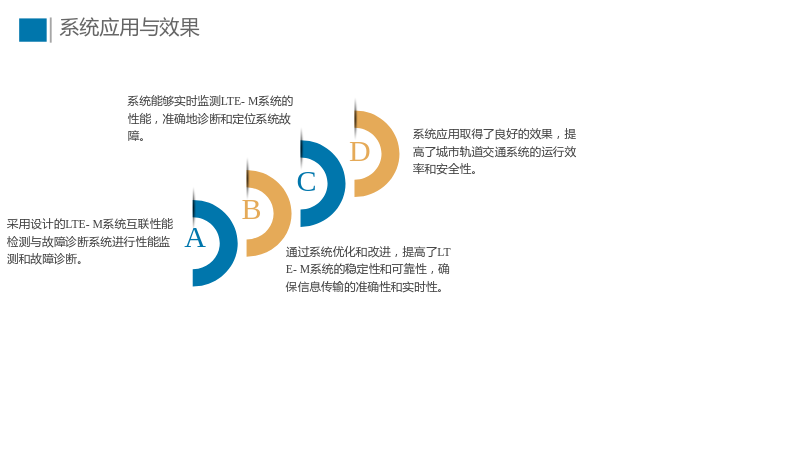

3.2 系统应用与效果
- 采用设计的LTE-M系统互联性能检测与故障诊断系统进行性能监测和故障诊断。
- 系统能够实时监测LTE-M系统的性能，准确地诊断和定位系统故障。
- 通过系统优化和改进，提高了LTE-M系统的稳定性和可靠性，确保信息传输的准确性和实时性。
- 系统应用取得了良好的效果，提高了城市轨道交通系统的运行效率和安全性。
4. 总结与展望

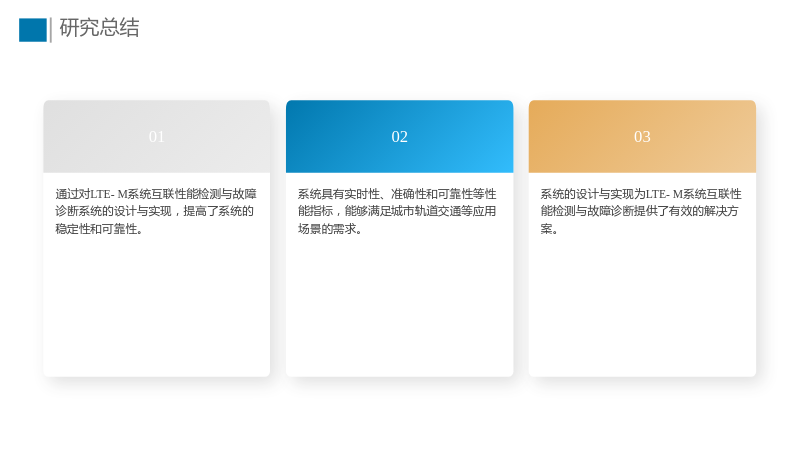

4.1 研究总结
- 通过对LTE-M系统互联性能检测与故障诊断系统的设计与实现，提高了系统的稳定性和可靠性。
- 系统具有实时性、准确性和可靠性等性能指标，能够满足城市轨道交通等应用场景的需求。
- 系统的设计与实现为LTE-M系统互联性能检测与故障诊断提供了有效的解决方案。
4.2 研究展望
- 随着LTE-M技术的不断发展和应用场景的扩展，系统性能和稳定性将面临更大的挑战。
- 未来研究可以进一步优化数据获取和处理算法，提高系统的性能和效率。
- 研究可以探索利用人工智能和大数据技术，实现对LTE-M系统互联性能的智能监测和预测。
- 通过不断的研究和改进，进一步提升LTE-M系统互联性能检测与故障诊断系统的性能和应用范围。
