蔬菜仓库温湿度在线监控系统设计

1. 绪论

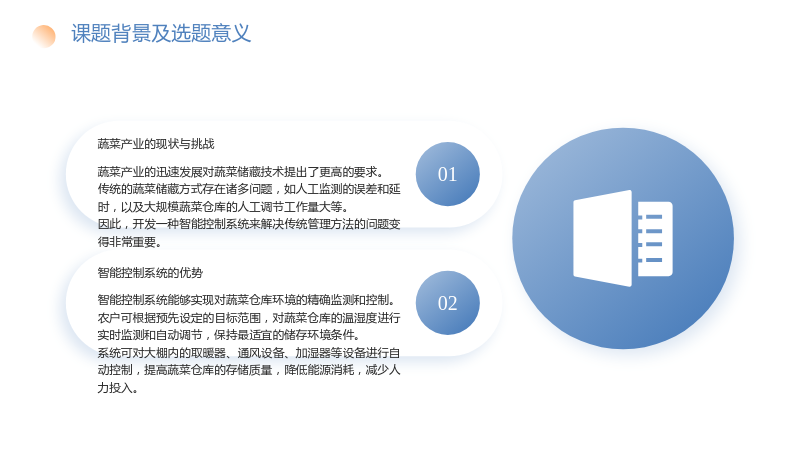

1.1 课题背景及选题意义

1.1.1 蔬菜产业的现状与挑战

• 蔬菜产业的迅速发展对蔬菜储藏技术提出了更高的要求。
• 传统的蔬菜储藏方式存在诸多问题，如人工监测的误差和延时，以及大规模蔬菜仓库的人工调节工作量大等。
• 因此，开发一种智能控制系统来解决传统管理方法的问题变得非常重要。

1.1.2 智能控制系统的优势

• 智能控制系统能够实现对蔬菜仓库环境的精确监测和控制。
• 农户可根据预先设定的目标范围，对蔬菜仓库的温湿度进行实时监测和自动调节，保持最适宜的储存环境条件。
• 系统可对大棚内的取暖器、通风设备、加湿器等设备进行自动控制，提高蔬菜仓库的存储质量，降低能源消耗，减少人力投入。

1.2 国内外研究现状

1.2.1 发达国家的研究现状

• 发达国家采用先进技术，实现了制冷环节温度、湿度、气体指标的自动控制。
• 采用集中中央空调系统、恒温恒湿机、冷气机、除湿机、加湿机、调湿材料等设备来调节和控制仓库环境温度和湿度。

1.2.2 我国的研究现状

• 我国发展了蔬菜贮藏设施，但以简易、一般冷库为主，较少使用现代化气调贮藏设施。
• 我国北方过度开发当地设施，造成供给过剩，而南方蔬菜冷库相对较少，整体来看，储藏设施建设还存在不足的问题。

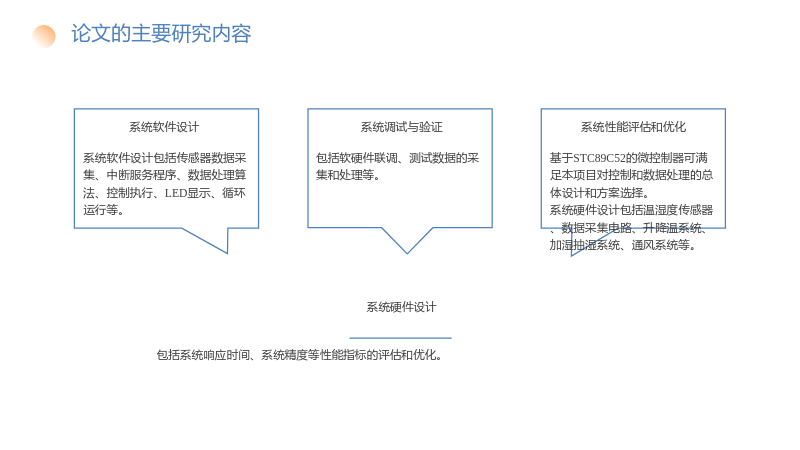

1.3 论文的主要研究内容

1.3.1 系统硬件设计

• 基于STC89C52的微控制器可满足本项目对控制和数据处理的总体设计和方案选择。
• 系统硬件设计包括温湿度传感器、数据采集电路、升降温系统、加湿抽湿系统、通风系统等。

1.3.2 系统软件设计

• 系统软件设计包括传感器数据采集、中断服务程序、数据处理算法、控制执行、LED显示、循环运行等。

1.3.3 系统调试与验证

• 包括软硬件联调、测试数据的采集和处理等。

1.3.4 系统性能评估和优化

• 包括系统响应时间、系统精度等性能指标的评估和优化。

1.4 经济性和安全性

1.4.1 经济性

• 该系统通过科学的手段，合理的分配任务，除了节省了大量人力，还在一定程度上提高了蔬菜的存储质量，提升了蔬菜的经济效益。
• 从长远来看，此举是非常必要的，在一定程度上节约了人工，也节省了不少开支。

1.4.2 安全性

• 系统能够实现对蔬菜仓库温湿度的精确监测和控制，保证蔬菜的储存环境稳定，提高蔬菜的保鲜效果和延长储存期限。

2. 技术选择

2.1 ZigBee技术

2.1.1 ZigBee技术概述

• ZigBee 联盟定义了网络层、应用支持子层、ZigBee 设备对象、ZigBee 设备对象管理通道、安全服务和 ZigBee 对象管理规范。
• IEEE802.15.4 定义了介质访问控制层和物理层。

2.1.2 ZigBee 网关主控软件

• 定时任务：使用 STM32F103C 的硬件计时器作为完成定时任务的基本计时。
• 串口驱动：用于初始化，配置完成串口数据发送和接收功能的三个 USART 的寄存器。
• 消息缓存：用于存储 Wi-Fi 和 ZigBee 模块数据，以及串口驱动模块接收到的 Wi-Fi 和 ZigBee 应用数据，以及需要发送的数据。
• 日志打印：用于完成开发和调试软件的主要控制软件日志打印的功能。
• Wi-Fi 驱动器：用于控制 Wi-Fi 模块的驱动器。
• Wi-Fi 应用程序：将 TCP/IP 协议的数据转换成 ZigBee 协议的格式，并将转换后的数据传输到 ZigBee 应用程序中。
• ZigBee 驱动：用于控制 ZigBee 模块。
• ZigBee 应用：将 ZigBee 协议数据转化为 TCP/IP 协议数据，发送到 Wi-Fi 应用。

2.1.3 ZigBee 网关主控软件测试

• 组建 WAB：配置 TENDAF3 路由器，使之形成一个 WAB 网络。
• TCP/IP 协议数据与 ZigBee 协议数据转换传输功能测试：在 TCP 服务器上，将测试数据从节点发送到 ZigBee 路。

3. 硬件设计

3.1 ZigBee模块硬件设计

3.1.1 ZigBee模块硬件设计概述

• ZigBee模块硬件设计包括ZigBee模块的硬件电路设计和相关设备的连接。

3.2 协调器模块的设计

3.2.1 协调器模块设计概述

• 协调器模块的设计包括协调器的硬件电路设计和软件程序设计。

3.3 BC26通信模块设计

3.3.1 BC26通信模块设计概述

• BC26通信模块设计包括BC26通信模块的硬件电路设计和软件程序设计。

3.4 温湿度传感器

3.4.1 温湿度传感器概述

• 温湿度传感器用于实时监测仓库内的温湿度，并将数据传输给中央控制单元。

3.5 继电器驱动

3.5.1 继电器驱动概述

• 继电器驱动用于控制仓库内的加热器、通风设备等执行设备。

3.6 报警模块

3.6.1 报警模块概述

• 报警模块用于在温湿度超出预设阈值时发出报警信号。

3.7 按键设置模块

3.7.1 按键设置模块概述

• 按键设置模块用于设置和修改温湿度阈值等参数。

3.8 单片机模块

3.8.1 单片机模块概述

• 单片机模块用于实现对温湿度数据的采集、处理和控制指令的执行。

3.9 总结

• 硬件设计方面，本文详细阐述了硬件选型、传感器布置、数据传输方式以及云平台软件设计流程等方面的内容。
• 通过优化传感器布局和传输协议，系统的数据采集准确性和实时性得到了提升。
• 同时采用模块化思路进行系统软件设计，使系统的可维护性、可扩展性得到提升。

4. 软件设计

4.1 阿里云平台设计

4.1.1 阿里云平台设计概述

• 阿里云平台设计包括云平台的选择、云平台的配置和云平台的应用。

4.2 总结

• 本文详细阐述了阿里云平台的设计流程，通过云平台实现了对温湿度数据的存储和处理。

5. 总结

5.1 结论

• 该系统能够实现蔬菜仓库温湿度的实时监测和控制，有效提高了蔬菜的保鲜效果和储存质量。
• 本文的研究成果为蔬菜储存行业提供了一种高效、可靠的温湿度在线监控解决方案，具有一定的实际应用价值和推广意义。

5.2 展望

• 未来，该系统可以进一步扩展功能，实现对更多参数的监测和控制。
• 还可以通过与其他系统的集成，实现更高级的智能控制功能。

参考文献

• [1] 王璐. 蔬菜仓库温湿度在线监控系统设计[J]. 电气与信息工程学院, 2024.
