一种提升装置设计—机械结构部分设计
1. 提升装置设计概述
1.1 设计背景
1.1.1 快递包装箱体的自动提升需求
- 在快递物流行业，自动化的需求日益增长，传统的包装箱体人工搬运方式已经无法满足高效、安全、成本效益的要求。
- 提升装置的设计旨在解决大尺寸快递包装箱体的自动提升问题，提高工作效率，降低人工成本。
1.1.2 提升装置的设计意义
- 自动提升装置可以大幅提高物流仓储和运输行业的作业效率。
- 自动化的提升方式可以减少人工劳动强度，降低劳动成本。
- 提升装置的设计可以提高物流作业的安全性，减少事故发生。
1.2 提升装置的设计要求
1.2.1 设计目标
- 设计一种能够自动提升最大尺寸为长×宽×高=1000mm×1000mm×500mm快递包装箱体的提升装置。
- 提升高度h定为2000mm。
1.2.2 设计约束
- 装置应具有较高的稳定性和可靠性，保证在复杂环境下仍能正常工作。
- 装置的尺寸和重量应适中，便于安装和搬运。
- 装置的操作应简单易行，便于非专业人员操作。
2. 提升装置的方案设计
2.1 装置的选择
2.1.1 传统提升装置的局限性
- 传统的提升装置，如齿轮传动、蜗轮蜗杆传动等，存在结构复杂、成本高、维护困难等问题。
- 这些传统装置的噪音和磨损问题也影响了其应用范围。
2.1.2 带传动链式卷扬平台提升的优势
- 带传动链式卷扬平台提升方式具有结构简单、成本低廉、传动平稳、过载保护等优点。
- 该方式适应性强，适用于各种环境，且维护方便。

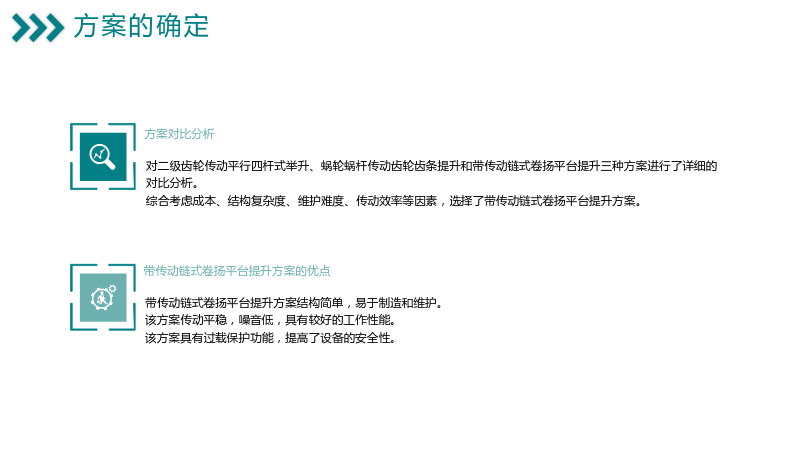

2.2 方案的确定
2.2.1 方案对比分析
- 对二级齿轮传动平行四杆式举升、蜗轮蜗杆传动齿轮齿条提升和带传动链式卷扬平台提升三种方案进行了详细的对比分析。
- 综合考虑成本、结构复杂度、维护难度、传动效率等因素，选择了带传动链式卷扬平台提升方案。
2.2.2 带传动链式卷扬平台提升方案的优点
- 带传动链式卷扬平台提升方案结构简单，易于制造和维护。
- 该方案传动平稳，噪音低，具有较好的工作性能。
- 该方案具有过载保护功能，提高了设备的安全性。
3. 传动装置的总体设计

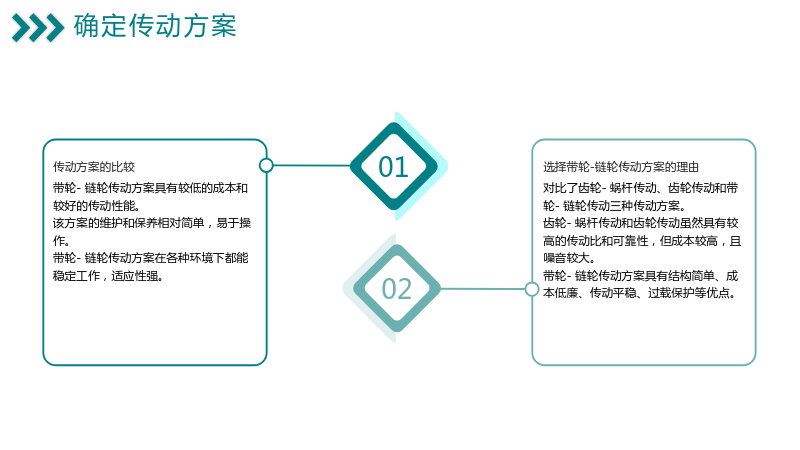

3.1 确定传动方案
3.1.1 传动方案的比较
- 对比了齿轮-蜗杆传动、齿轮传动和带轮-链轮传动三种传动方案。
- 齿轮-蜗杆传动和齿轮传动虽然具有较高的传动比和可靠性，但成本较高，且噪音较大。
- 带轮-链轮传动方案具有结构简单、成本低廉、传动平稳、过载保护等优点。
3.1.2 选择带轮-链轮传动方案的理由
- 带轮-链轮传动方案具有较低的成本和较好的传动性能。
- 该方案的维护和保养相对简单，易于操作。
- 带轮-链轮传动方案在各种环境下都能稳定工作，适应性强。
3.2 参数设定
3.2.1 满载总重的设定
- 假设满载总重为6kN，这是根据快递包装箱体的实际重量设定的。
3.2.2 链条提升速度的设定
- 设链条提升速度为15m/min，这是根据提升装置的工作效率设定的。
3.2.3 链轮轴直径和最大上升行程的设定
- 链轮轴最大直径取200mm，最大上升行程设为1500mm，这是根据提升装置的尺寸和提升高度设定的。
3.3 电机的选择
3.3.1 电机转速的确定
- 按工作要求和条件，选用三相笼型异步电动机，封闭式结构，电压380v，Y型。
3.3.2 电机功率的计算
- 计算了电机的转速、输出功率和转矩，为电机的选择提供了依据。
3.3.3 电机型号的选择
- 根据计算结果，选择了合适的电机型号，并对其参数进行了详细说明。
3.4 传动装置的总传动比和分配传动比
3.4.1 总传动比的计算
- 通过计算得到了传动装置总传动比的大小为39.36，圆整后取40。
3.4.2 分配的各级传动比
- 确定了减速器传动比和同步带传动比，分别为8和5。
3.5 运动参数及动力参数计算
3.5.1 输入功率的计算
- 计算了输入功率，为传动装置的设计提供了依据。
3.5.2 转速和转矩的计算
- 计算了电动机轴、减速器输出和同步带输出的转速和转矩，为传动装置的设计提供了详细的数据。
3.5.3 绘制功率转速扭矩图
- 根据计算结果，绘制了功率转速扭矩图，直观地展示了传动装置的性能参数。
4. 减速器传动设计与选型
4.1 减速机选型
4.1.1 减速机类型和参数的选择
- 选择了TR系列斜齿轮减速机TR48，并对其参数进行了详细说明。
4.1.2 减速机选型的理由
- TR系列斜齿轮减速机TR48具有较高的传动比和输出扭矩，满足提升装置的设计要求。
- 该减速机结构紧凑，便于安装和维护。
5. 同步带传动设计

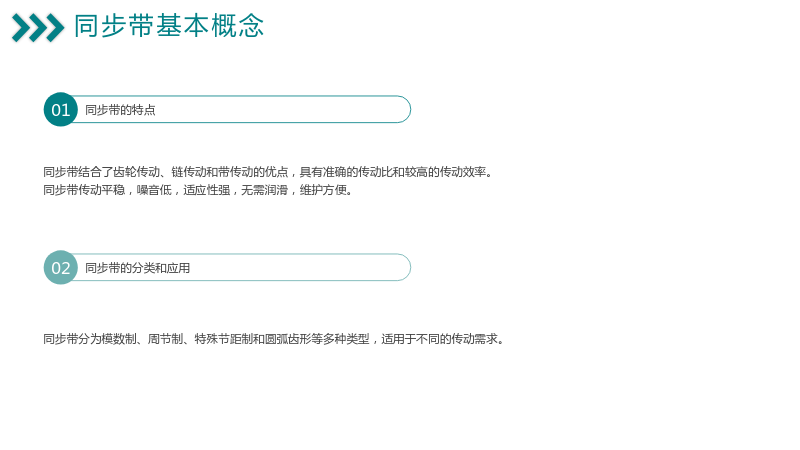

5.1 同步带基本概念
5.1.1 同步带的特点
- 同步带结合了齿轮传动、链传动和带传动的优点，具有准确的传动比和较高的传动效率。
- 同步带传动平稳，噪音低，适应性强，无需润滑，维护方便。
5.1.2 同步带的分类和应用
- 同步带分为模数制、周节制、特殊节距制和圆弧齿形等多种类型，适用于不同的传动需求。

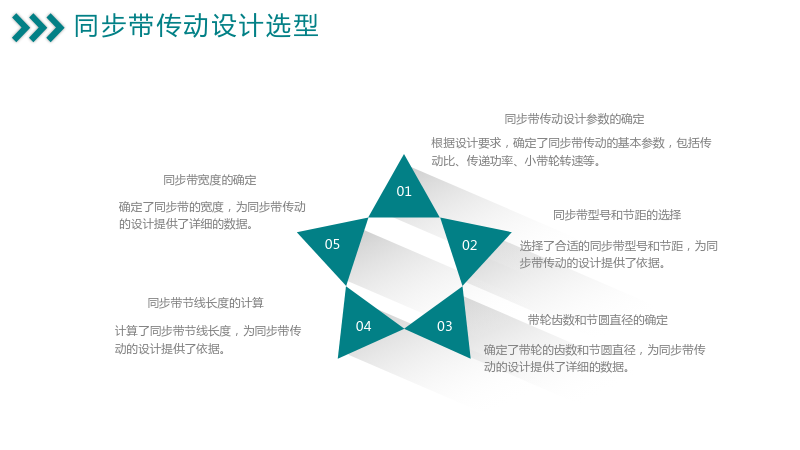

5.2 同步带传动设计选型
5.2.1 同步带传动设计参数的确定
- 根据设计要求，确定了同步带传动的基本参数，包括传动比、传递功率、小带轮转速等。
5.2.2 同步带型号和节距的选择
- 选择了合适的同步带型号和节距，为同步带传动的设计提供了依据。
5.2.3 带轮齿数和节圆直径的确定
- 确定了带轮的齿数和节圆直径，为同步带传动的设计提供了详细的数据。
5.2.4 同步带节线长度的计算
- 计算了同步带节线长度，为同步带传动的设计提供了依据。
5.2.5 同步带宽度的确定
- 确定了同步带的宽度，为同步带传动的设计提供了详细的数据。
6. 链传动设计
6.1 链传动组成
6.1.1 链条的类型和特点
- 介绍了链条的类型和特点，包括滚子链、套筒链、齿形链等。
6.1.2 链条的选型计算
- 提供了链条选型计算的方法和步骤，为链传动的设计提供了依据。

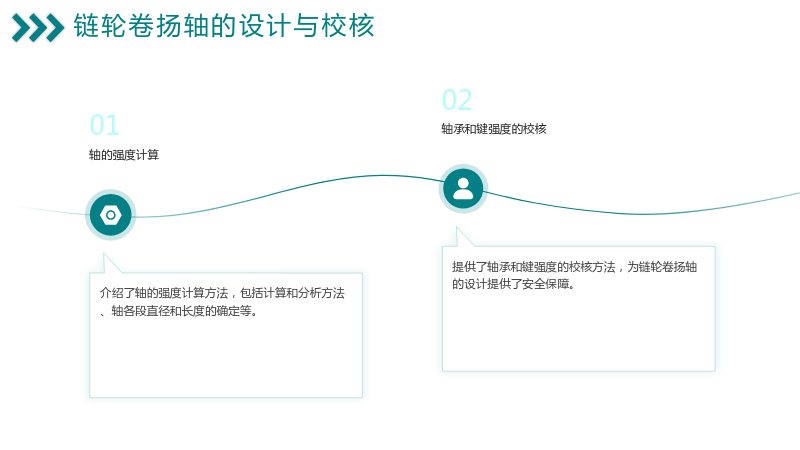

6.2 链轮卷扬轴的设计与校核
6.2.1 轴的强度计算
- 介绍了轴的强度计算方法，包括计算和分析方法、轴各段直径和长度的确定等。
6.2.2 轴承和键强度的校核
- 提供了轴承和键强度的校核方法，为链轮卷扬轴的设计提供了安全保障。
