人字形骨架边坡防护施工技术培训
1. 人字形骨架边坡防护概述

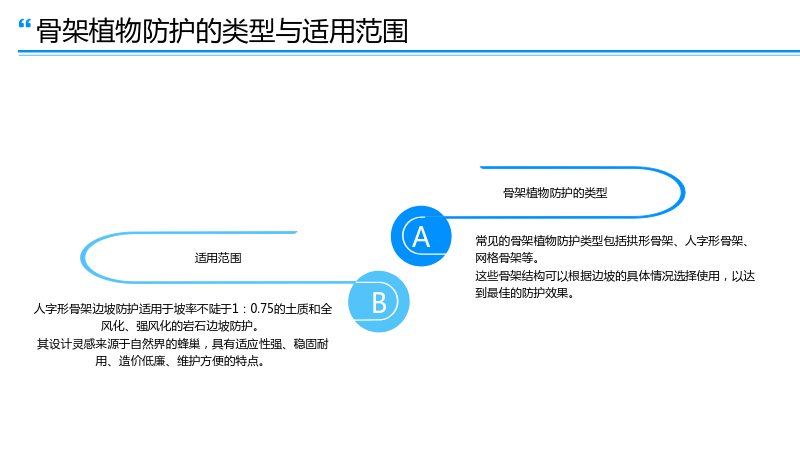

1.1 骨架植物防护的类型与适用范围
1.1.1 骨架植物防护的类型
- 常见的骨架植物防护类型包括拱形骨架、人字形骨架、网格骨架等。
- 这些骨架结构可以根据边坡的具体情况选择使用，以达到最佳的防护效果。
1.1.2 适用范围
- 人字形骨架边坡防护适用于坡率不陡于1：0.75的土质和全风化、强风化的岩石边坡防护。
- 其设计灵感来源于自然界的蜂巢，具有适应性强、稳固耐用、造价低廉、维护方便的特点。
1.2 人字形骨架边坡防护的施工过程
1.2.1 测量放样
- 边坡刷好后，对坡率进行复核，要求坡面平整度偏差不得大于40mm/3m。
- 使用测量仪器根据图纸里程及计算出的偏距先放出检查踏步、急流槽和防护类型交界线等进行定位。
- 最后对人字形骨架区域主骨架位置进行放样，将坡顶坡脚等点位拉线进行下一步施工。
1.2.2 骨架基槽开挖
- 施工前清理表面浮土，刻槽“自上而下”分层进行，主骨架基槽应满足宽度×深度为0.4m×0.2m。
- 次骨架基槽开挖宽度×深度为0.35m×0.2m。原坡面填料不得随意开挖，确保边坡稳定。
1.2.3 骨架施工
- 安装拦水坎砼块，使用M7.5砂浆砌筑，先对主骨架立模后到支骨架。
- 沿路线方向一般每3个人字形骨架设置一道1cm宽伸缩缝，伸缩缝设置在人字顶处。
- 伸缩缝用沥青麻絮填塞25cm深，表面用M7.5水泥浆勾凹缝。
- 稳固架采用钢管临时锚固坡面内的方法。然后安装模板的支架，再进行模板安装。
- 模板采用定制平模和人字型钢模板，模板表面必须光洁、平整涂刷脱模剂。
- 模板安装中要保证接缝紧密，板体顺直，严格控制模板错台，安装后的模板要保证一定的整体稳定性。
- 模板施工时，要保证整体线型的直顺性，总体坡面的平顺性。模板脱模剂必须涂抹均匀。
- 模板拆除时，要按照混凝土的浇筑顺序逐级拆除，拆除后的模板要集中放置，并对模板面板进行清理，以便下次使用。
1.2.4 骨架混凝土浇筑
- 人字型骨架混凝土浇筑顺序为：由底级到上级，先基础后骨架再平台。
- 混凝土的浇筑运输采用吊车吊送或泵车泵送形式。
- 混凝土浇筑时，严格控制振捣质量，以混凝土停止下沉，不再冒出气泡，表面呈现平坦、泛浆现象为振捣标准。
1.2.5 客土回填、喷播植草
- 人字形骨架内喷播植草，草籽应选用适合当地生长、根系发达的乡土草种，并掺入20%的灌木种子。
- 喷播时草籽与肥料应充分拌和均匀，喷播后应及时覆盖无纺布，以防雨水冲刷。
- 要求成活率不低于90%。

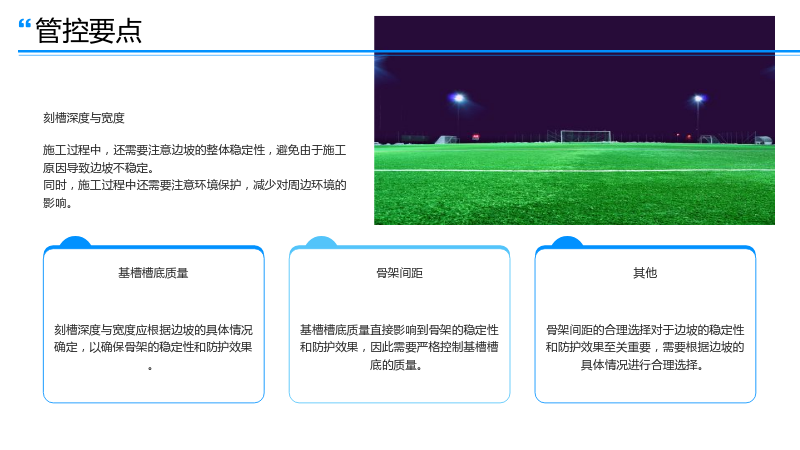

1.3 管控要点
1.3.1 刻槽深度与宽度
- 刻槽深度与宽度应根据边坡的具体情况确定，以确保骨架的稳定性和防护效果。
1.3.2 基槽槽底质量
- 基槽槽底质量直接影响到骨架的稳定性和防护效果，因此需要严格控制基槽槽底的质量。
1.3.3 骨架间距
- 骨架间距的合理选择对于边坡的稳定性和防护效果至关重要，需要根据边坡的具体情况进行合理选择。
1.3.4 其他
- 施工过程中，还需要注意边坡的整体稳定性，避免由于施工原因导致边坡不稳定。
- 同时，施工过程中还需要注意环境保护，减少对周边环境的影响。

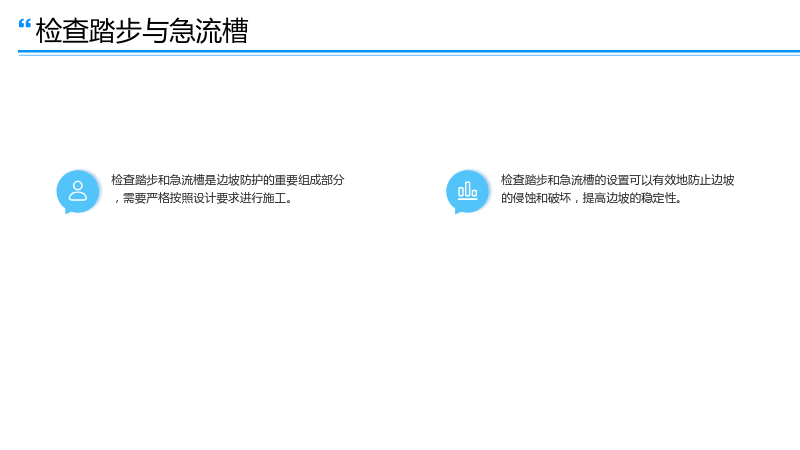

1.4 检查踏步与急流槽
- 检查踏步和急流槽是边坡防护的重要组成部分，需要严格按照设计要求进行施工。
- 检查踏步和急流槽的设置可以有效地防止边坡的侵蚀和破坏，提高边坡的稳定性。
