电力系统短路计算及仿真

1. 电力系统短路概述

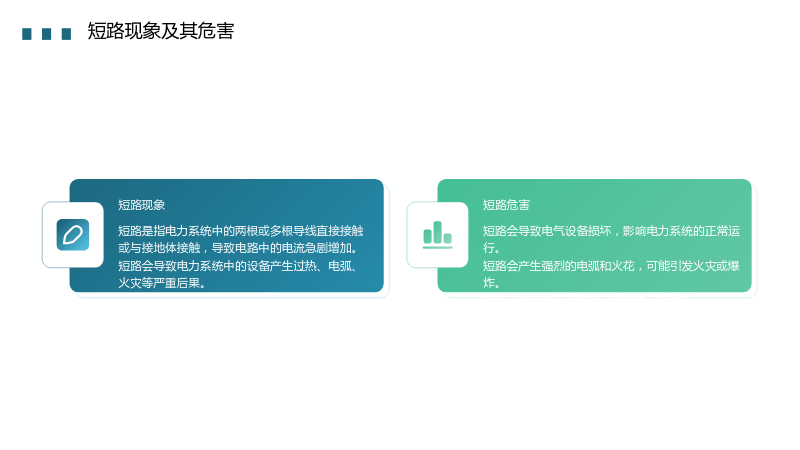

1.1 短路现象及其危害

1.1.1 短路现象

• 短路是指电力系统中的两根或多根导线直接接触或与接地体接触，导致电路中的电流急剧增加。
• 短路会导致电力系统中的设备产生过热、电弧、火灾等严重后果。

1.1.2 短路危害

• 短路会导致电气设备损坏，影响电力系统的正常运行。
• 短路会产生强烈的电弧和火花，可能引发火灾或爆炸。
• 短路可能导致人身伤害，如触电、烧伤等。

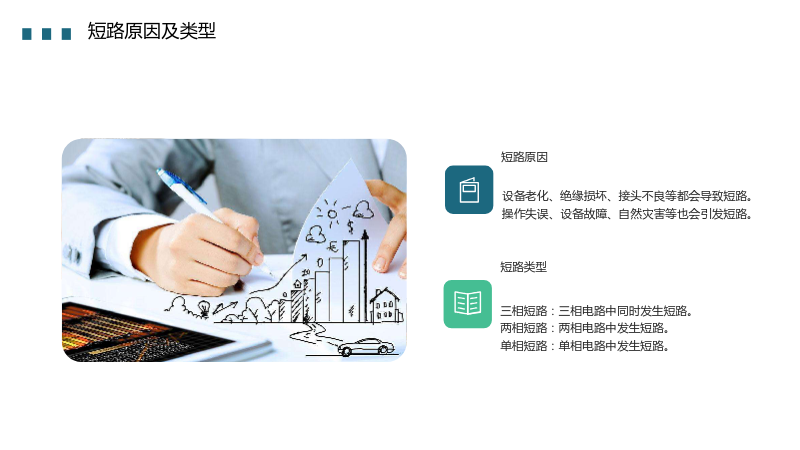

1.2 短路原因及类型

1.2.1 短路原因

• 设备老化、绝缘损坏、接头不良等都会导致短路。
• 操作失误、设备故障、自然灾害等也会引发短路。

1.2.2 短路类型

• 三相短路：三相电路中同时发生短路。
• 两相短路：两相电路中发生短路。
• 单相短路：单相电路中发生短路。

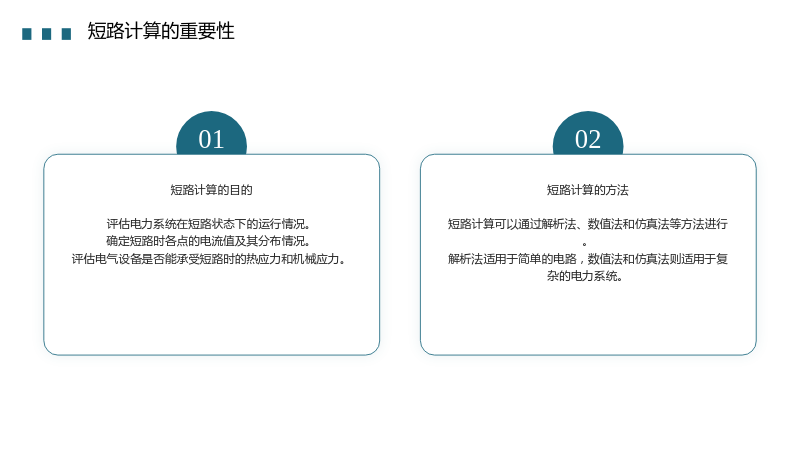

1.3 短路计算的重要性

1.3.1 短路计算的目的

• 评估电力系统在短路状态下的运行情况。
• 确定短路时各点的电流值及其分布情况。
• 评估电气设备是否能承受短路时的热应力和机械应力。

1.3.2 短路计算的方法

• 短路计算可以通过解析法、数值法和仿真法等方法进行。
• 解析法适用于简单的电路，数值法和仿真法则适用于复杂的电力系统。

2. 电力系统短路计算

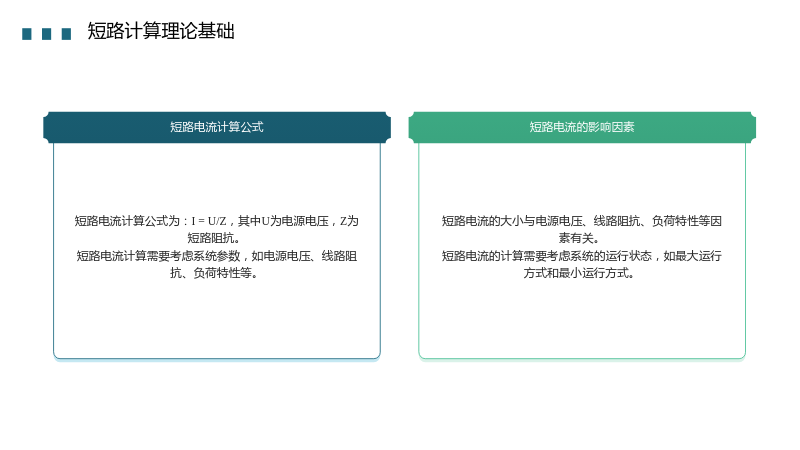

2.1 短路计算理论基础

2.1.1 短路电流计算公式

• 短路电流计算公式为：I = U/Z，其中U为电源电压，Z为短路阻抗。
• 短路电流计算需要考虑系统参数，如电源电压、线路阻抗、负荷特性等。

2.1.2 短路电流的影响因素

• 短路电流的大小与电源电压、线路阻抗、负荷特性等因素有关。
• 短路电流的计算需要考虑系统的运行状态，如最大运行方式和最小运行方式。

2.2 短路计算实例分析

2.2.1 案例背景

• 以某66kV变电站为例，分析其在短路状态下的运行情况。
• 该变电站包含多种电气设备，如变压器、断路器、线路等。

2.2.2 短路计算过程

• 首先，根据变电站的电气参数，建立短路计算模型。
• 然后，根据短路计算公式，计算出短路电流的大小。
• 最后，分析短路电流的分布情况，评估电气设备的承受能力。

3. 电力系统短路仿真

3.1 短路仿真原理

3.1.1 短路仿真方法

• 短路仿真可以通过建立数学模型，模拟短路故障的发生和发展过程。
• 短路仿真可以采用数值计算方法，如有限元分析、差分方程等。

3.1.2 短路仿真软件

• 常用的短路仿真软件有PSS/E、ETAP、DIgSILENT PowerFactory等。
• 这些软件可以模拟电力系统的运行状态，预测短路故障的影响。

3.2 短路仿真实例分析

3.2.1 案例背景

• 以某66kV变电站为例，进行短路仿真分析。
• 该变电站包含多种电气设备，如变压器、断路器、线路等。

3.2.2 短路仿真过程

• 首先，根据变电站的电气参数，建立短路仿真模型。
• 然后，设置短路故障条件，如故障点、故障类型等。
• 接着，进行短路仿真计算，模拟短路故障的发生和发展过程。
• 最后，分析仿真结果，评估电气设备的承受能力，提出改进措施。

4. 结论

• 电力系统短路计算和仿真对于确保电力系统的安全稳定运行具有重要意义。
• 短路计算可以评估电力系统在短路状态下的运行情况，确定短路时各点的电流值及其分布情况。
• 短路仿真可以模拟短路故障的发生和发展过程，预测短路故障的影响，为电力系统的优化设计和运行提供有力支持。
• 在进行短路计算和仿真时，需要考虑系统的实际情况，选择合适的计算方法和仿真软件，确保计算结果的准确性和可靠性。

"""
