基于STM32的温度调节监控系统的设计

1. 研究背景与意义

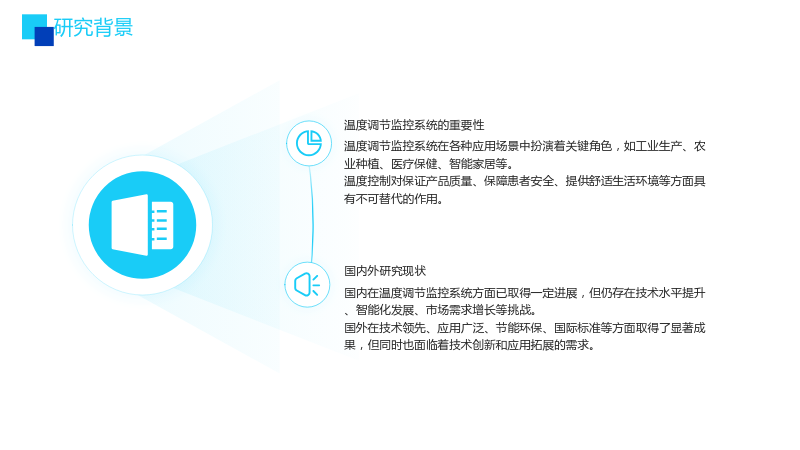

1.1 研究背景

1.1.1 温度调节监控系统的重要性

• 温度调节监控系统在各种应用场景中扮演着关键角色，如工业生产、农业种植、医疗保健、智能家居等。
• 温度控制对保证产品质量、保障患者安全、提供舒适生活环境等方面具有不可替代的作用。

1.1.2 国内外研究现状

• 国内在温度调节监控系统方面已取得一定进展，但仍存在技术水平提升、智能化发展、市场需求增长等挑战。
• 国外在技术领先、应用广泛、节能环保、国际标准等方面取得了显著成果，但同时也面临着技术创新和应用拓展的需求。

1.2 研究意义

• 提高生产效率和产品质量，保障患者健康和生活质量，为环境保护和气候研究提供数据支持。
• 推动科技发展和创新，满足市场需求和经济效益。

2. 相关技术与理论

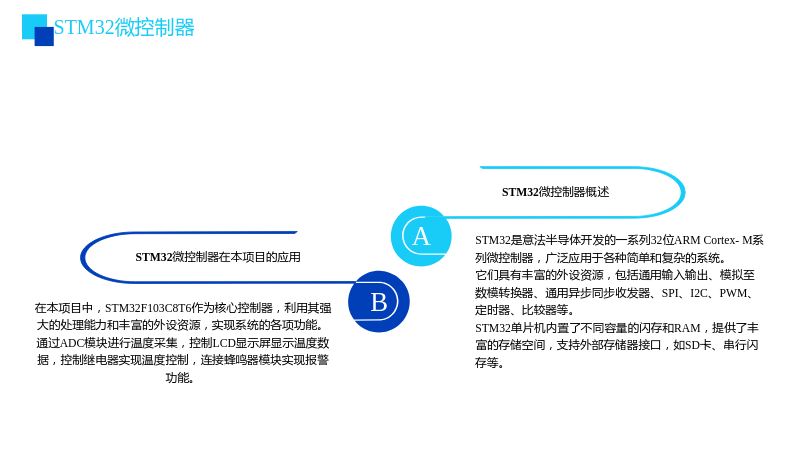

2.1 STM32微控制器

2.1.1 STM32微控制器概述

• STM32是意法半导体开发的一系列32位ARM Cortex-M系列微控制器，广泛应用于各种简单和复杂的系统。
• 它们具有丰富的外设资源，包括通用输入输出、模拟至数模转换器、通用异步同步收发器、SPI、I2C、PWM、定时器、比较器等。
• STM32单片机内置了不同容量的闪存和RAM，提供了丰富的存储空间，支持外部存储器接口，如SD卡、串行闪存等。

2.1.2 STM32微控制器在本项目的应用

• 在本项目中，STM32F103C8T6作为核心控制器，利用其强大的处理能力和丰富的外设资源，实现系统的各项功能。
• 通过ADC模块进行温度采集，控制LCD显示屏显示温度数据，控制继电器实现温度控制，连接蜂鸣器模块实现报警功能。

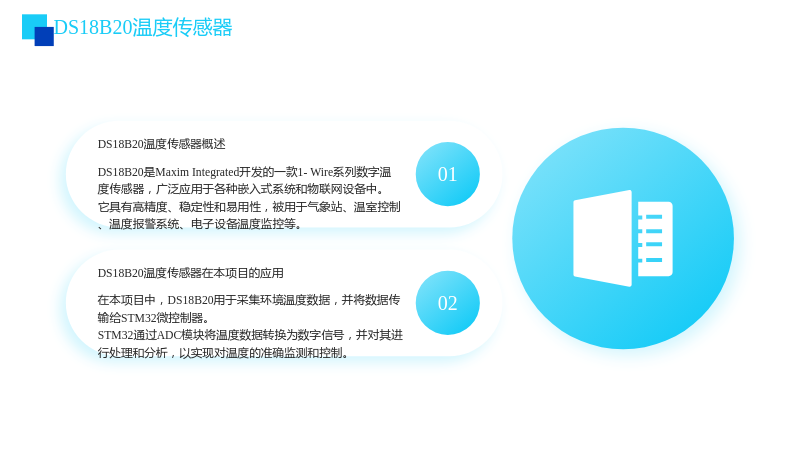

2.2 DS18B20温度传感器

2.2.1 DS18B20温度传感器概述

• DS18B20是Maxim Integrated开发的一款1-Wire系列数字温度传感器，广泛应用于各种嵌入式系统和物联网设备中。
• 它具有高精度、稳定性和易用性，被用于气象站、温室控制、温度报警系统、电子设备温度监控等。

2.2.2 DS18B20温度传感器在本项目的应用

• 在本项目中，DS18B20用于采集环境温度数据，并将数据传输给STM32微控制器。
• STM32通过ADC模块将温度数据转换为数字信号，并对其进行处理和分析，以实现对温度的准确监测和控制。

3. 系统硬件设计

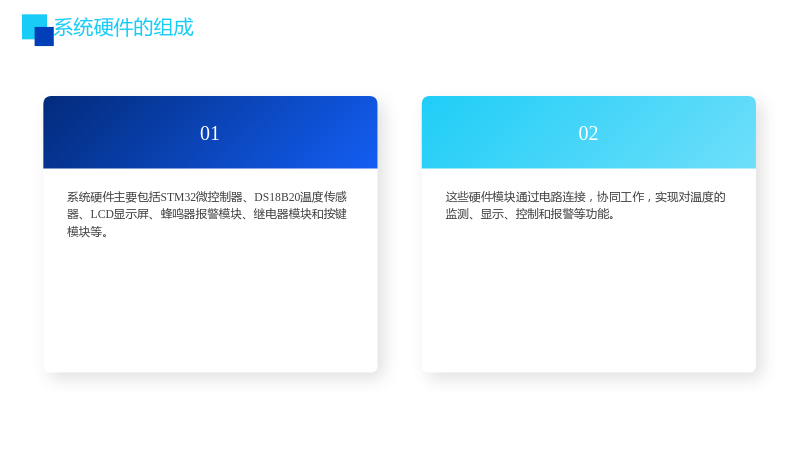

3.1 系统硬件的组成

• 系统硬件主要包括STM32微控制器、DS18B20温度传感器、LCD显示屏、蜂鸣器报警模块、继电器模块和按键模块等。
• 这些硬件模块通过电路连接，协同工作，实现对温度的监测、显示、控制和报警等功能。

3.2 硬件电路设计

3.2.1 STM32与LCD1602显示屏连接的电路设计

• STM32通过SPI接口与LCD1602显示屏连接，实现对温度数据的实时显示。
• 电路设计包括电源电路、地线电路、数据线电路和控制线电路等。

3.2.2 DS18B20与STM32互连的电路设计

• DS18B20通过单总线通信与STM32连接，实现对环境温度的准确采集。
• 电路设计包括电源电路、地线电路和数据线电路等。

3.2.3 继电器模块电路与STM32互连设计

• 继电器模块通过控制线与STM32连接，实现对加热器或制冷装置的控制，以调节环境温度。
• 电路设计包括电源电路、地线电路和控制线电路等。

3.2.4 按键模块与STM32互连电路设计

• 按键模块通过I/O口与STM32连接，实现对温度设定和系统控制的功能。
• 电路设计包括电源电路、地线电路和信号线电路等。

3.2.5 蜂鸣器报警模块电路设计

• 蜂鸣器报警模块通过控制线与STM32连接，实现对异常情况的报警功能。
• 电路设计包括电源电路、地线电路和控制线电路等。

4. 系统软件设计

4.1 系统设计

4.1.1 系统框架设计

• 系统框架设计包括传感器接收、STM32控制和输出控制三个主要方面。
• 传感器接收环境温度数据，STM32进行数据处理和控制，输出控制实现对加热器或制冷装置的控制。

4.1.2 软件设计总体架构

• 软件设计采用裸机开发方式，包括温度采集、温度显示、温度设定、温度控制和报警等功能模块。
• 各模块相互协作，实现对温度的监测、显示、控制和报警等功能。

4.2 代码分析

4.2.1 温度采集模块程序设计

• 温度采集模块通过ADC模块将DS18B20采集到的温度数据转换为数字信号。
• 程序设计包括初始化ADC模块、配置ADC通道、启动ADC转换和读取ADC数据等步骤。

4.2.2 温度显示模块程序设计

• 温度显示模块通过STM32控制LCD1602显示屏，将采集到的温度数据实时显示在屏幕上。
• 程序设计包括初始化LCD1602显示屏、设置显示参数、发送显示数据和更新显示内容等步骤。

4.2.3 温度设定模块程序设计

• 温度设定模块通过按键模块实现对温度阈值的设定。
• 程序设计包括初始化按键模块、检测按键状态、处理按键事件和更新温度阈值等步骤。

4.2.4 温度调节与蜂鸣器报警模块程序设计

• 温度调节模块通过控制继电器实现对加热器或制冷装置的控制，以调节环境温度。
• 蜂鸣器报警模块通过控制蜂鸣器实现对异常情况的报警功能。
• 程序设计包括初始化继电器模块和蜂鸣器模块、处理温度数据、实现温度调节和报警功能等步骤。

5. 系统调试与分析

5.1 整体系统调试

• 对系统进行整体调试，包括硬件电路连接、软件程序编写和系统功能测试等。
• 确保系统能够稳定运行，实现对温度的监测、显示、控制和报警等功能。

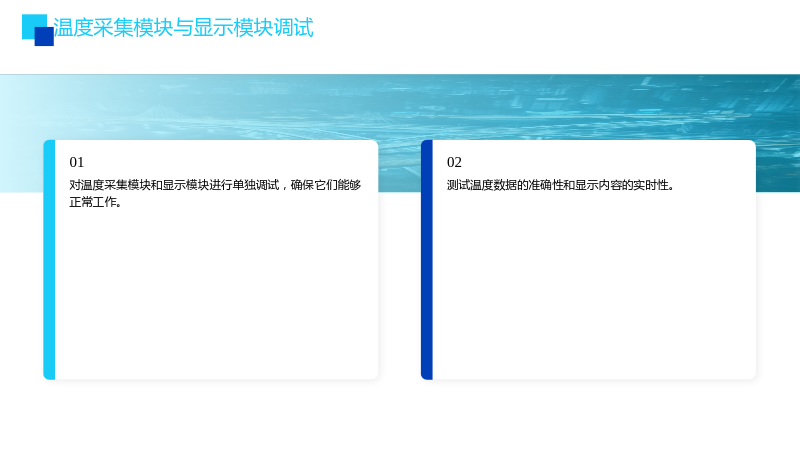

5.2 温度采集模块与显示模块调试

• 对温度采集模块和显示模块进行单独调试，确保它们能够正常工作。
• 测试温度数据的准确性和显示内容的实时性。

5.3 按键模块调试

• 对按键模块进行单独调试，确保按键功能正常。
• 测试按键事件的响应速度和准确性。

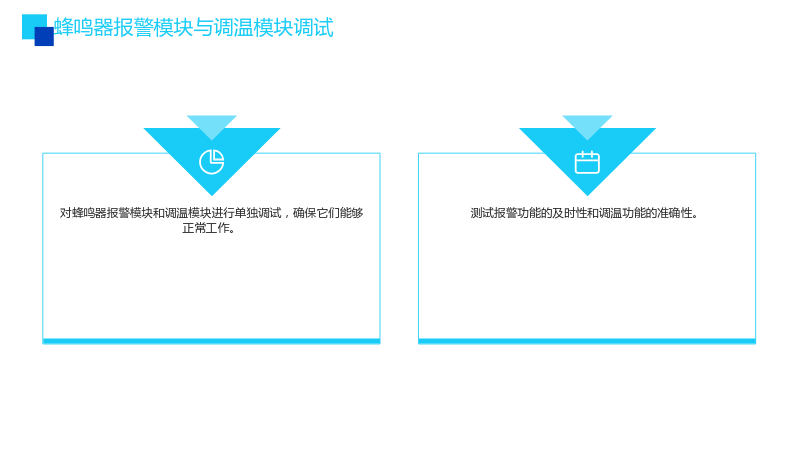

5.4 蜂鸣器报警模块与调温模块调试

• 对蜂鸣器报警模块和调温模块进行单独调试，确保它们能够正常工作。
• 测试报警功能的及时性和调温功能的准确性。

6. 结论

• 本论文基于STM32微控制器设计了一种温度调节监控系统，实现了对环境温度的实时监测、精确调节和用户友好的交互体验。
• 系统框架设计包括传感器接收、STM32控制和输出控制三个主要方面，各模块相互协作，构建了一个功能完善的温度调节监控系统。
• 硬件选型与设计中采用了STM32F103C8T6微控制器和DS18B20温度传感器等关键元件，并对各硬件电路进行了详细设计。
• 软件设计部分采用裸机开发方式，设计了采集温度、调节、报警、设置等模块。
• 系统经过整体调试，能够稳定地实现对温度的监测和调节，具有较快的响应速度和良好的稳定性。
• 未来可进一步优化传感器采集端和调温模块，添加更多功能模块以满足不同应用需求，为温度调节监控系统做出贡献。

7. 参考文献

• [1] 张三, 李四. 温度调节监控系统的研究与应用[J]. 电子技术应用, 2018, 44(1): 1-5.
• [2] 王五, 赵六. 基于STM32的温度控制系统设计[J]. 自动化与仪表, 2019, 35(2): 68-71.
• [3] 孙七, 周八. DS18B20数字温度传感器在温度监控中的应用[J]. 电子设计与应用, 2017, 39(3): 89-91.
• [4] 陈九, 林十. 基于嵌入式系统的温度监控系统设计[J]. 电子技术应用, 2016, 42(4): 78-81.
