基于3D打印技术的创意笔筒制作

1. 引言

1.1 3D打印技术

1.1.1 3D打印技术的定义与特点

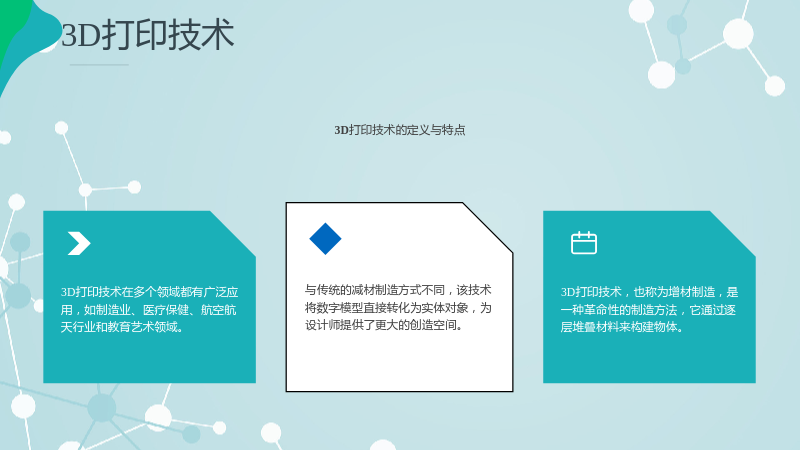

• 3D打印技术，也称为增材制造，是一种革命性的制造方法，它通过逐层堆叠材料来构建物体。
• 与传统的减材制造方式不同，该技术将数字模型直接转化为实体对象，为设计师提供了更大的创造空间。
• 3D打印技术在多个领域都有广泛应用，如制造业、医疗保健、航空航天行业和教育艺术领域。

1.2 产品三维设计

1.2.1 产品设计软件的选择

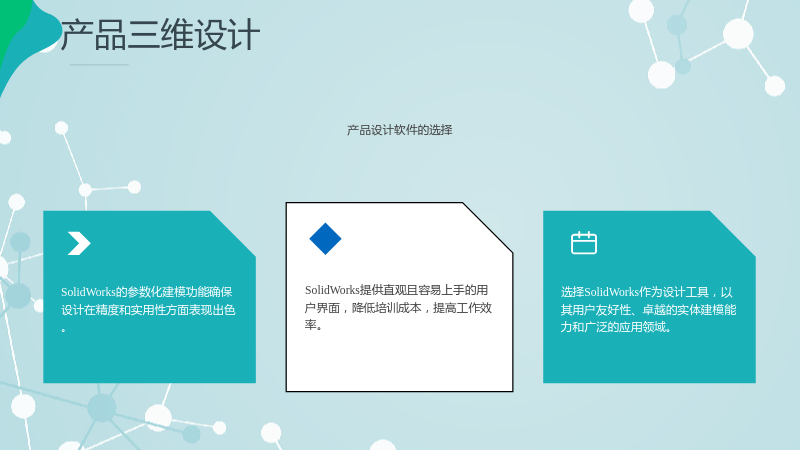

• 选择SolidWorks作为设计工具，以其用户友好性、卓越的实体建模能力和广泛的应用领域。
• SolidWorks提供直观且容易上手的用户界面，降低培训成本，提高工作效率。
• SolidWorks的参数化建模功能确保设计在精度和实用性方面表现出色。

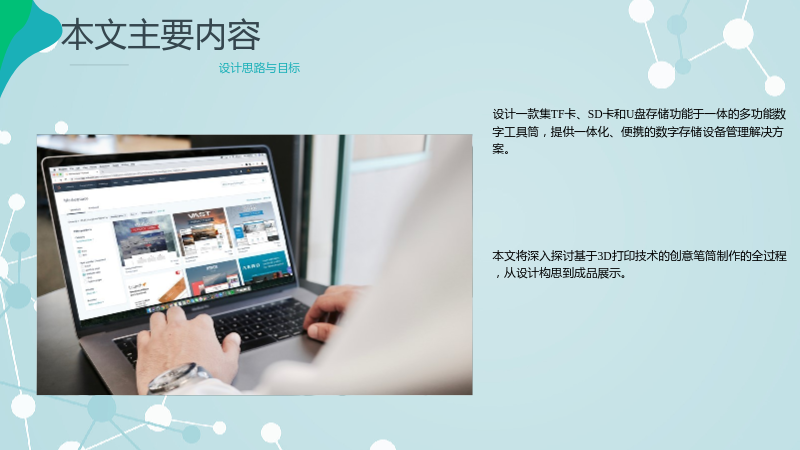

1.3 本文主要内容

1.3.1 设计思路与目标

• 本文将深入探讨基于3D打印技术的创意笔筒制作的全过程，从设计构思到成品展示。
• 设计一款集TF卡、SD卡和U盘存储功能于一体的多功能数字工具筒，提供一体化、便携的数字存储设备管理解决方案。

2. 总体设计方案

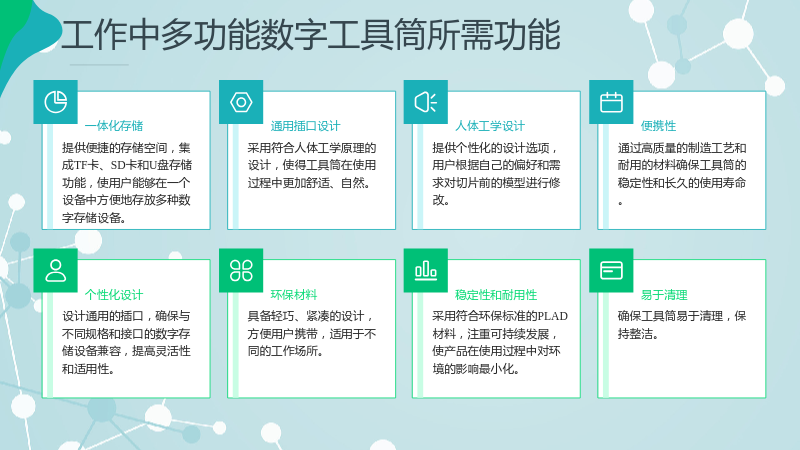

2.1 工作中多功能数字工具筒所需功能

2.1.1 一体化存储

• 提供便捷的存储空间，集成TF卡、SD卡和U盘存储功能，使用户能够在一个设备中方便地存放多种数字存储设备。

2.1.2 通用插口设计

• 设计通用的插口，确保与不同规格和接口的数字存储设备兼容，提高灵活性和适用性。

2.1.3 人体工学设计

• 采用符合人体工学原理的设计，使得工具筒在使用过程中更加舒适、自然。

2.1.4 便携性

• 具备轻巧、紧凑的设计，方便用户携带，适用于不同的工作场所。

2.1.5 个性化设计

• 提供个性化的设计选项，用户根据自己的偏好和需求对切片前的模型进行修改。

2.1.6 环保材料

• 采用符合环保标准的PLAD材料，注重可持续发展，使产品在使用过程中对环境的影响最小化。

2.1.7 稳定性和耐用性

• 通过高质量的制造工艺和耐用的材料确保工具筒的稳定性和长久的使用寿命。

2.1.8 易于清理

• 确保工具筒易于清理，保持整洁。

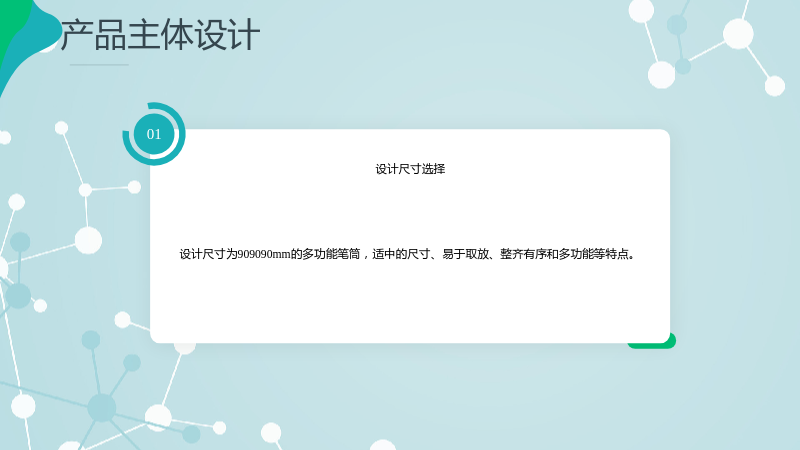

2.2 产品主体设计

2.2.1 设计尺寸选择

• 设计尺寸为909090mm的多功能笔筒，适中的尺寸、易于取放、整齐有序和多功能等特点。

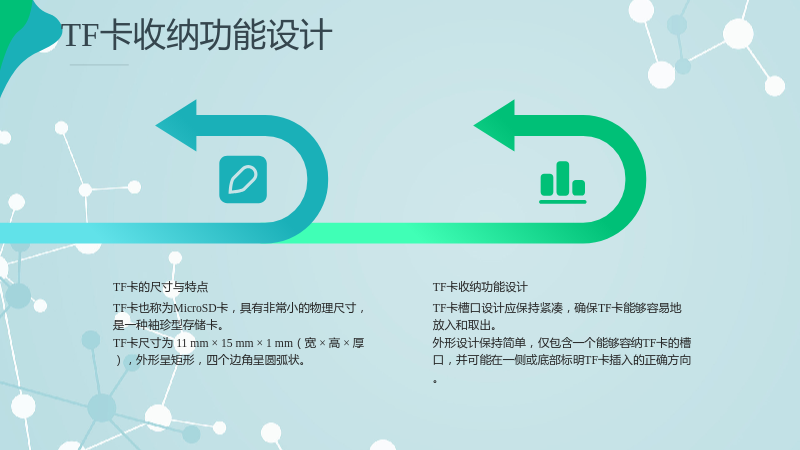

2.3 TF卡收纳功能设计

2.3.1 TF卡的尺寸与特点

• TF卡也称为MicroSD卡，具有非常小的物理尺寸，是一种袖珍型存储卡。
• TF卡尺寸为 11 mm × 15 mm × 1 mm（宽 × 高 × 厚），外形呈矩形，四个边角呈圆弧状。

2.3.2 TF卡收纳功能设计

• TF卡槽口设计应保持紧凑，确保TF卡能够容易地放入和取出。
• 外形设计保持简单，仅包含一个能够容纳TF卡的槽口，并可能在一侧或底部标明TF卡插入的正确方向。

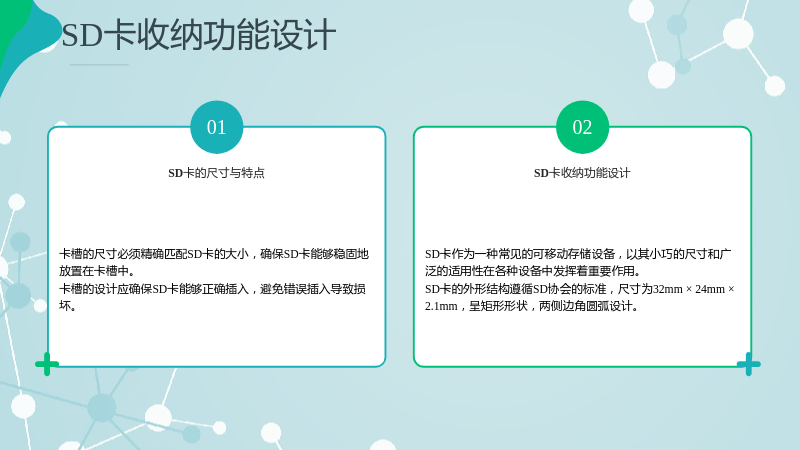

2.4 SD卡收纳功能设计

2.4.1 SD卡的尺寸与特点

• SD卡作为一种常见的可移动存储设备，以其小巧的尺寸和广泛的适用性在各种设备中发挥着重要作用。
• SD卡的外形结构遵循SD协会的标准，尺寸为32mm × 24mm × 2.1mm，呈矩形形状，两侧边角圆弧设计。

2.4.2 SD卡收纳功能设计

• 卡槽的尺寸必须精确匹配SD卡的大小，确保SD卡能够稳固地放置在卡槽中。
• 卡槽的设计应确保SD卡能够正确插入，避免错误插入导致损坏。

2.5 U盘一体化功能设计

2.5.1 U盘的用途与需求

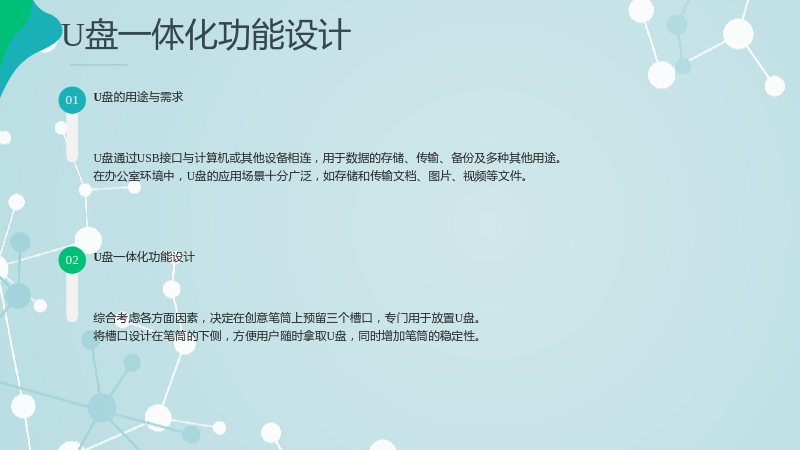

• U盘通过USB接口与计算机或其他设备相连，用于数据的存储、传输、备份及多种其他用途。
• 在办公室环境中，U盘的应用场景十分广泛，如存储和传输文档、图片、视频等文件。

2.5.2 U盘一体化功能设计

• 综合考虑各方面因素，决定在创意笔筒上预留三个槽口，专门用于放置U盘。
• 将槽口设计在笔筒的下侧，方便用户随时拿取U盘，同时增加笔筒的稳定性。

3. 多功能创意笔筒的三维设计

3.1 SolidWorks软件操作

3.1.1 开始界面

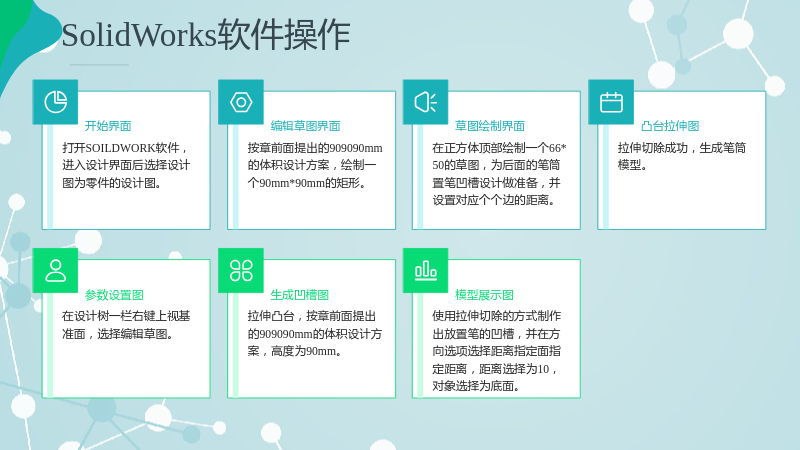

• 打开SOILDWORK软件，进入设计界面后选择设计图为零件的设计图。

3.1.2 编辑草图界面

• 在设计树一栏右键上视基准面，选择编辑草图。

3.1.3 草图绘制界面

• 按章前面提出的909090mm的体积设计方案，绘制一个90mm*90mm的矩形。

3.1.4 凸台拉伸图

• 拉伸凸台，按章前面提出的909090mm的体积设计方案，高度为90mm。

3.1.5 参数设置图

• 在正方体顶部绘制一个66*50的草图，为后面的笔筒置笔凹槽设计做准备，并设置对应个个边的距离。

3.1.6 生成凹槽图

• 使用拉伸切除的方式制作出放置笔的凹槽，并在方向选项选择距离指定面指定距离，距离选择为10，对象选择为底面。

3.1.7 模型展示图

• 拉伸切除成功，生成笔筒模型。

3.2 参考面添加与模型完善

3.2.1 参考面添加

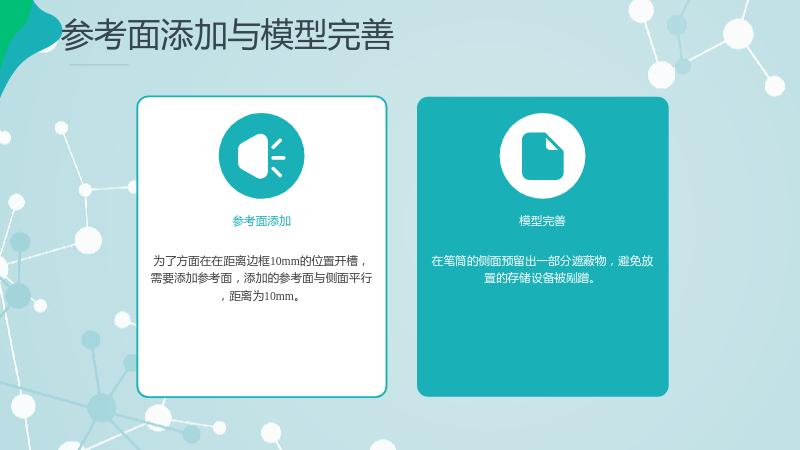

• 为了方面在在距离边框10mm的位置开槽，需要添加参考面，添加的参考面与侧面平行，距离为10mm。

3.2.2 模型完善

• 在笔筒的侧面预留出一部分遮蔽物，避免放置的存储设备被剐蹭。

总结

本文详细介绍了基于3D打印技术的创意笔筒制作的全过程，从设计构思到成品展示。通过选择SolidWorks作为设计工具，我们能够精确绘制出创意笔筒的每一个细节，从外观轮廓到内部结构，都经过精心设计，以确保产品既美观又实用。在完成了三维模型设计后，我们得到了创意笔筒的模型，这款笔筒不仅具备传统笔筒的基本收纳功能，更融入了TF卡、SD卡、U盘等多种功能，实现了存储功能的多样化。这样的设计不仅满足了现代办公环境的实际需求，也展现了3D打印技术在产品设计中的创新应用。
