基于FX3U的伺服张力控制系统设计

1. 绪论

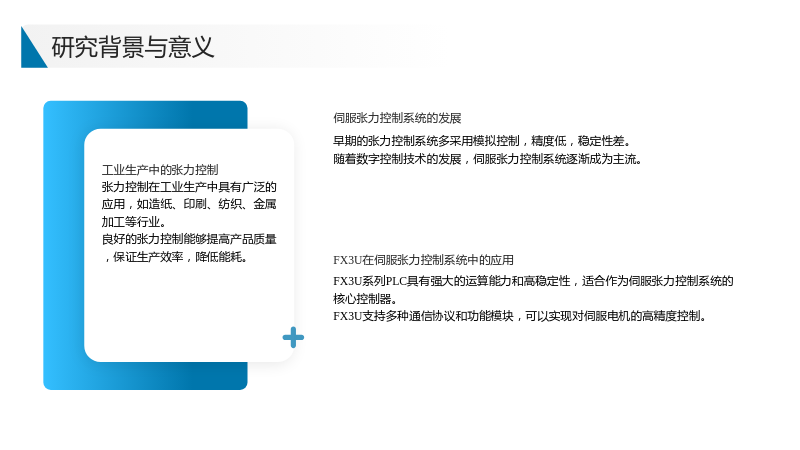

1.1 研究背景与意义

1.1.1 工业生产中的张力控制

张力控制在工业生产中具有广泛的应用，如造纸、印刷、纺织、金属加工等行业。
良好的张力控制能够提高产品质量，保证生产效率，降低能耗。

1.1.2 伺服张力控制系统的发展

早期的张力控制系统多采用模拟控制，精度低，稳定性差。
随着数字控制技术的发展，伺服张力控制系统逐渐成为主流。

1.1.3 FX3U在伺服张力控制系统中的应用

FX3U系列PLC具有强大的运算能力和高稳定性，适合作为伺服张力控制系统的核心控制器。
FX3U支持多种通信协议和功能模块，可以实现对伺服电机的高精度控制。

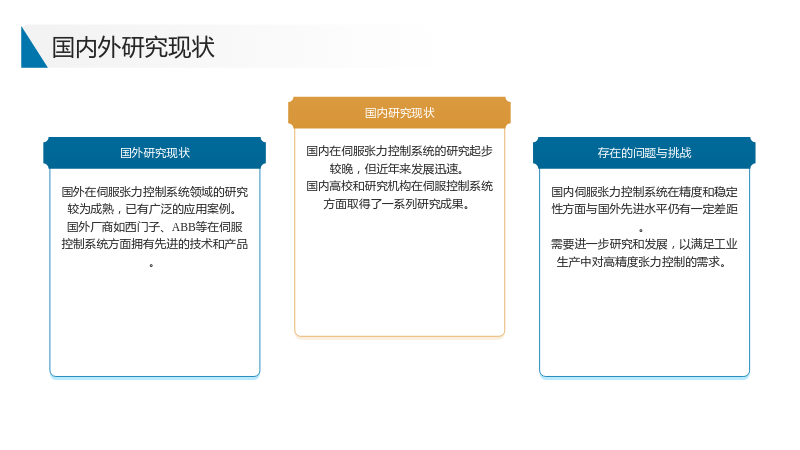

1.2 国内外研究现状

1.2.1 国外研究现状

国外在伺服张力控制系统领域的研究较为成熟，已有广泛的应用案例。
国外厂商如西门子、ABB等在伺服控制系统方面拥有先进的技术和产品。

1.2.2 国内研究现状

国内在伺服张力控制系统的研究起步较晚，但近年来发展迅速。
国内高校和研究机构在伺服控制系统方面取得了一系列研究成果。

1.2.3 存在的问题与挑战

国内伺服张力控制系统在精度和稳定性方面与国外先进水平仍有一定差距。
需要进一步研究和发展，以满足工业生产中对高精度张力控制的需求。

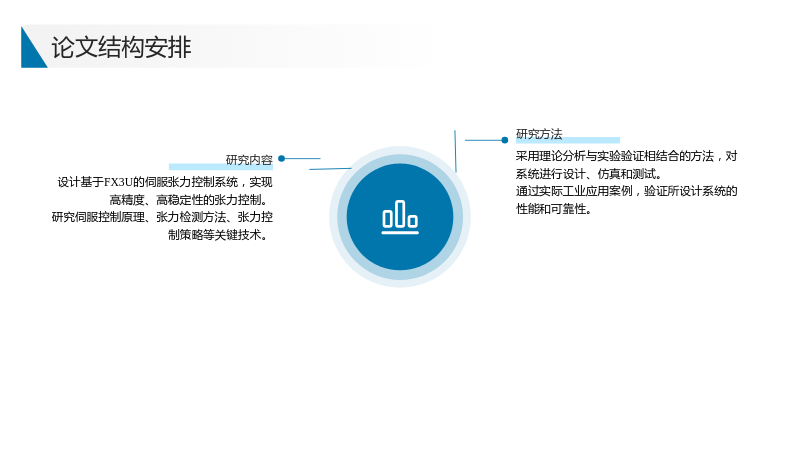

1.3 论文结构安排

1.3.1 研究内容

设计基于FX3U的伺服张力控制系统，实现高精度、高稳定性的张力控制。
研究伺服控制原理、张力检测方法、张力控制策略等关键技术。

1.3.2 研究方法

采用理论分析与实验验证相结合的方法，对系统进行设计、仿真和测试。
通过实际工业应用案例，验证所设计系统的性能和可靠性。

2. 伺服张力控制系统的理论基础

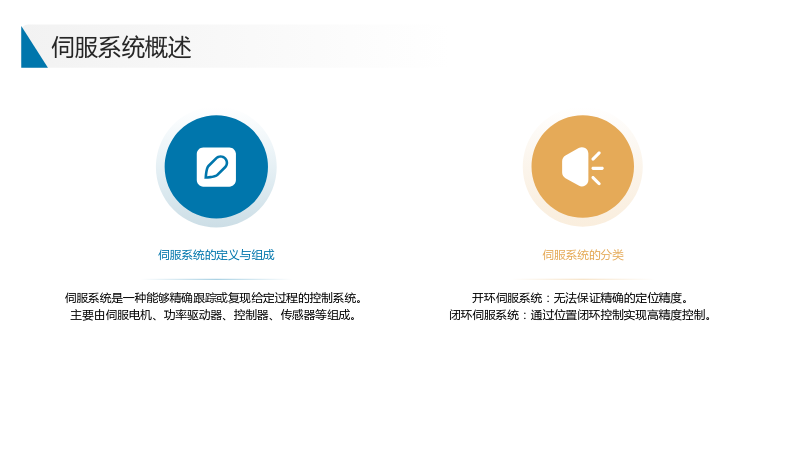

2.1 伺服系统概述

2.1.1 伺服系统的定义与组成

伺服系统是一种能够精确跟踪或复现给定过程的控制系统。
主要由伺服电机、功率驱动器、控制器、传感器等组成。

2.1.2 伺服系统的分类

开环伺服系统：无法保证精确的定位精度。
闭环伺服系统：通过位置闭环控制实现高精度控制。

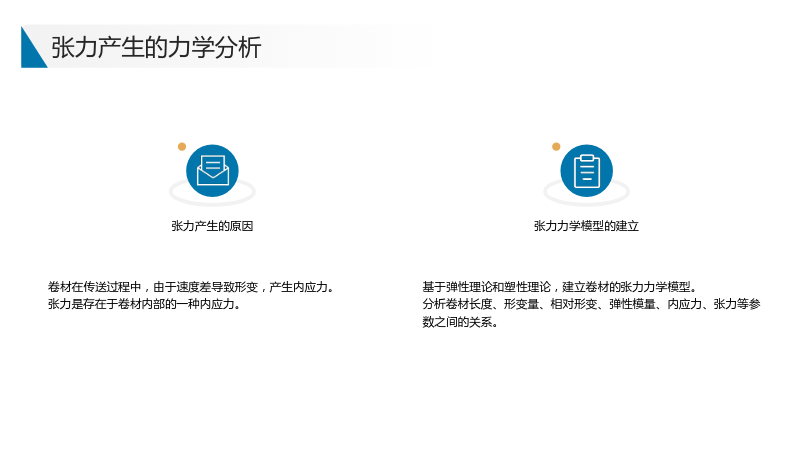

2.2 张力产生的力学分析

2.2.1 张力产生的原因

卷材在传送过程中，由于速度差导致形变，产生内应力。
张力是存在于卷材内部的一种内应力。

2.2.2 张力力学模型的建立

基于弹性理论和塑性理论，建立卷材的张力力学模型。
分析卷材长度、形变量、相对形变、弹性模量、内应力、张力等参数之间的关系。

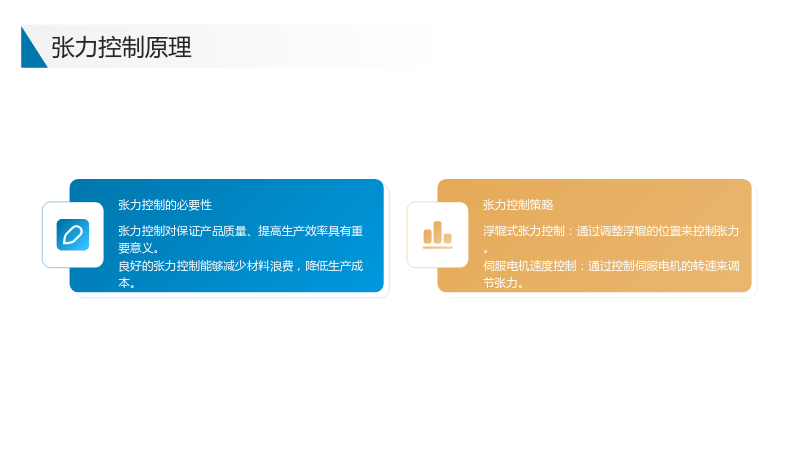

2.3 张力控制原理

2.3.1 张力控制的必要性

张力控制对保证产品质量、提高生产效率具有重要意义。
良好的张力控制能够减少材料浪费，降低生产成本。

2.3.2 张力控制策略

浮辊式张力控制：通过调整浮辊的位置来控制张力。
伺服电机速度控制：通过控制伺服电机的转速来调节张力。

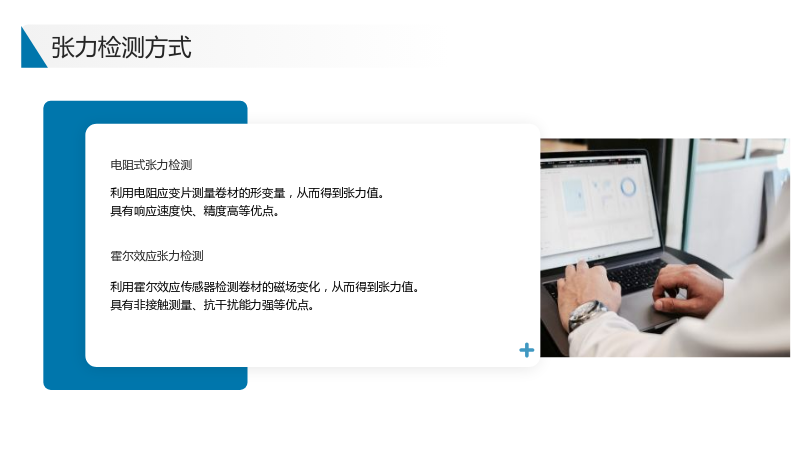

2.4 张力检测方式

2.4.1 电阻式张力检测

利用电阻应变片测量卷材的形变量，从而得到张力值。
具有响应速度快、精度高等优点。

2.4.2 霍尔效应张力检测

利用霍尔效应传感器检测卷材的磁场变化，从而得到张力值。
具有非接触测量、抗干扰能力强等优点。

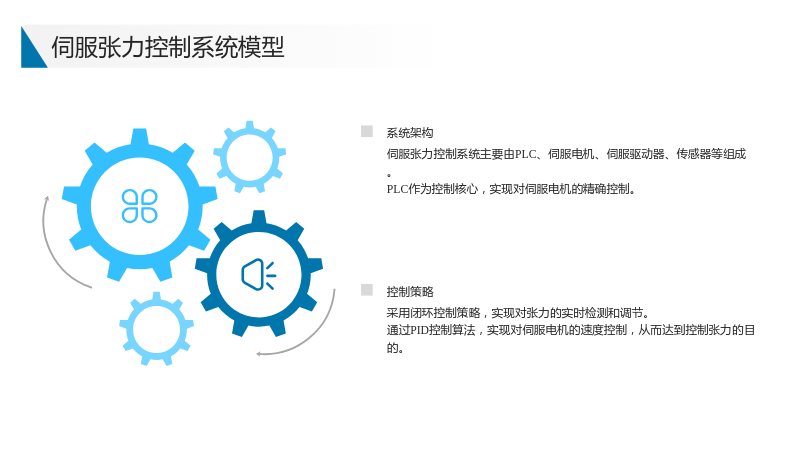

2.5 伺服张力控制系统模型

2.5.1 系统架构

伺服张力控制系统主要由PLC、伺服电机、伺服驱动器、传感器等组成。
PLC作为控制核心，实现对伺服电机的精确控制。

2.5.2 控制策略

采用闭环控制策略，实现对张力的实时检测和调节。
通过PID控制算法，实现对伺服电机的速度控制，从而达到控制张力的目的。

2.6 伺服张力控制系统的张力控制策略

2.6.1 浮辊式张力控制

通过调整浮辊的位置，改变卷材的受力状态，从而控制张力。
适用于对张力变化范围要求不高的场合。

2.6.2 伺服电机速度控制

通过控制伺服电机的转速，调节卷材的速度，从而控制张力。
适用于对张力控制精度要求较高的场合。

3. 伺服张力控制系统硬件设计

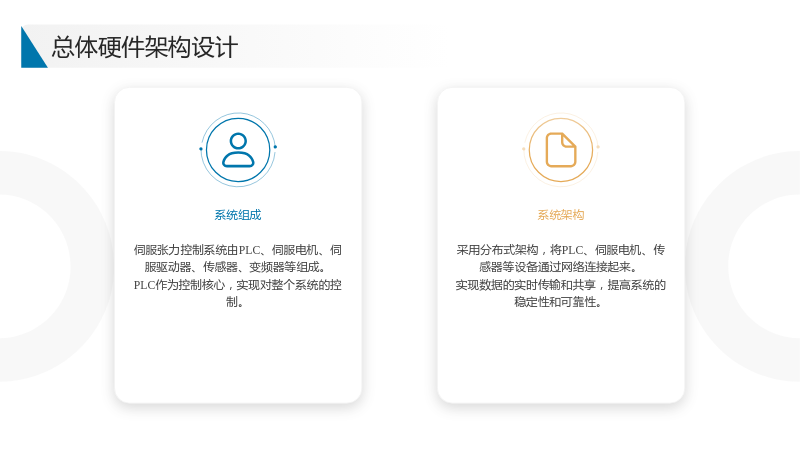

3.1 总体硬件架构设计

3.1.1 系统组成

伺服张力控制系统由PLC、伺服电机、伺服驱动器、传感器、变频器等组成。
PLC作为控制核心，实现对整个系统的控制。

3.1.2 系统架构

采用分布式架构，将PLC、伺服电机、传感器等设备通过网络连接起来。
实现数据的实时传输和共享，提高系统的稳定性和可靠性。

3.2 主要器件选型

3.2.1 PLC选型

选择FX3U系列PLC作为控制核心，具有强大的运算能力和高稳定性。
支持多种通信协议和功能模块，方便与其他设备进行连接和通信。

3.2.2 伺服电机选型

选择高精度、高响应速度、高稳定性的伺服电机。
根据实际负载需求，选择合适的伺服电机型号和功率。

3.2.3 伺服驱动器选型

选择与伺服电机相匹配的伺服驱动器，实现对伺服电机的精确控制。
支持多种控制算法和功能模块，方便实现复杂的控制策略。

3.2.4 变频器选型

选择高性能的变频器，实现对电机速度的精确控制。
支持多种通信协议和功能模块，方便与PLC进行连接和通信。

3.3 PLC控制网络

3.3.1 PLC基本结构

PLC由中央处理器、输入/输出接口、存储器、通信接口等组成。
中央处理器负责执行控制程序，实现对整个系统的控制。

3.3.2 PLC的I/O接口分配

根据系统需求，合理分配PLC的输入/输出接口，实现与各设备的连接。
确保输入/输出接口的数量和类型满足系统需求。

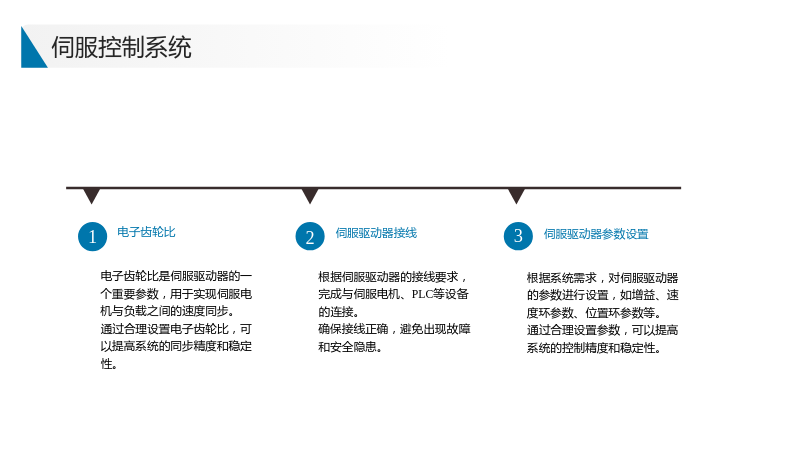

3.4 伺服控制系统

3.4.1 电子齿轮比

电子齿轮比是伺服驱动器的一个重要参数，用于实现伺服电机与负载之间的速度同步。
通过合理设置电子齿轮比，可以提高系统的同步精度和稳定性。

3.4.2 伺服驱动器接线

根据伺服驱动器的接线要求，完成与伺服电机、PLC等设备的连接。
确保接线正确，避免出现故障和安全隐患。

3.4.3 伺服驱动器参数设置

根据系统需求，对伺服驱动器的参数进行设置，如增益、速度环参数、位置环参数等。
通过合理设置参数，可以提高系统的控制精度和稳定性。

4. 伺服张力控制系统软件设计

4.1 PLC编程环境

4.1.1 编程软件

选择合适的PLC编程软件，如GX Developer、CX-Programmer等。
编程软件具有图形化编程界面，方便实现复杂的控制逻辑。

4.1.2 编程语言

PLC编程语言包括梯形图、指令表、结构化文本等。
根据实际需求，选择合适的编程语言进行编程。

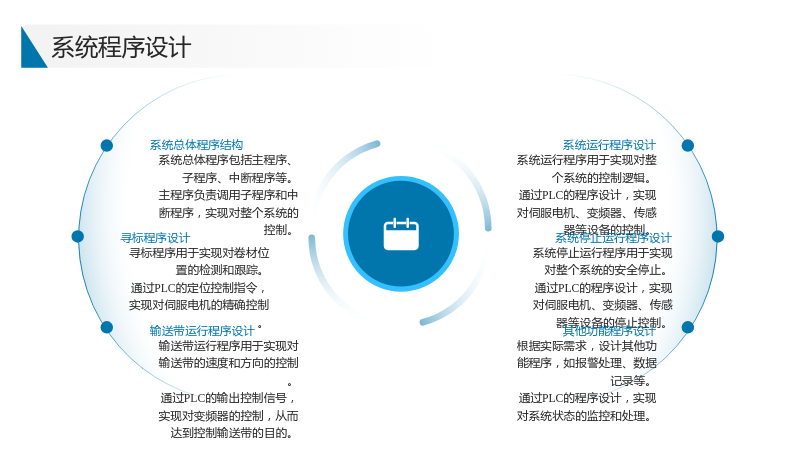

4.2 系统程序设计

4.2.1 系统总体程序结构

系统总体程序包括主程序、子程序、中断程序等。
主程序负责调用子程序和中断程序，实现对整个系统的控制。

4.2.2 寻标程序设计

寻标程序用于实现对卷材位置的检测和跟踪。
通过PLC的定位控制指令，实现对伺服电机的精确控制。

4.2.3 输送带运行程序设计

输送带运行程序用于实现对输送带的速度和方向的控制。
通过PLC的输出控制信号，实现对变频器的控制，从而达到控制输送带的目的。

4.2.4 系统运行程序设计

系统运行程序用于实现对整个系统的控制逻辑。
通过PLC的程序设计，实现对伺服电机、变频器、传感器等设备的控制。

4.2.5 系统停止运行程序设计

系统停止运行程序用于实现对整个系统的安全停止。
通过PLC的程序设计，实现对伺服电机、变频器、传感器等设备的停止控制。

4.2.6 其他功能程序设计

根据实际需求，设计其他功能程序，如报警处理、数据记录等。
通过PLC的程序设计，实现对系统状态的监控和处理。

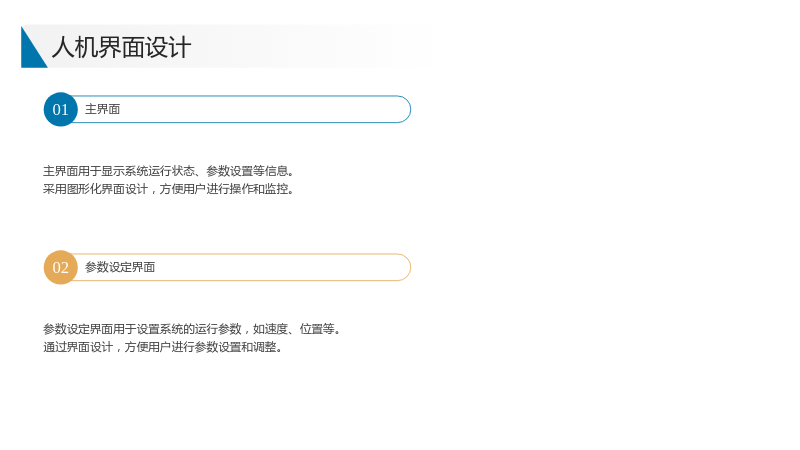

4.3 人机界面设计

4.3.1 主界面

主界面用于显示系统运行状态、参数设置等信息。
采用图形化界面设计，方便用户进行操作和监控。

4.3.2 参数设定界面

参数设定界面用于设置系统的运行参数，如速度、位置等。
通过界面设计，方便用户进行参数设置和调整。

5. 伺服张力控制系统安装及调试

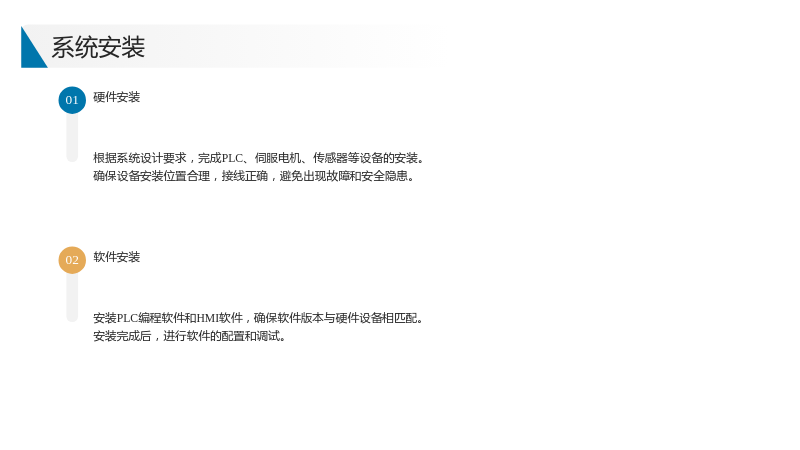

5.1 系统安装

5.1.1 硬件安装

根据系统设计要求，完成PLC、伺服电机、传感器等设备的安装。
确保设备安装位置合理，接线正确，避免出现故障和安全隐患。

5.1.2 软件安装

安装PLC编程软件和HMI软件，确保软件版本与硬件设备相匹配。
安装完成后，进行软件的配置和调试。

5.2 系统调试

5.2.1 系统调试流程

系统调试包括硬件调试和软件调试两个方面。
首先进行硬件调试，确保设备正常运行。
然后进行软件调试，实现对设备的控制和监控。

5.2.2 人机界面调试

人机界面调试包括主界面、参数设定界面等。
通过界面设计，方便用户进行操作和监控，提高系统的易用性。

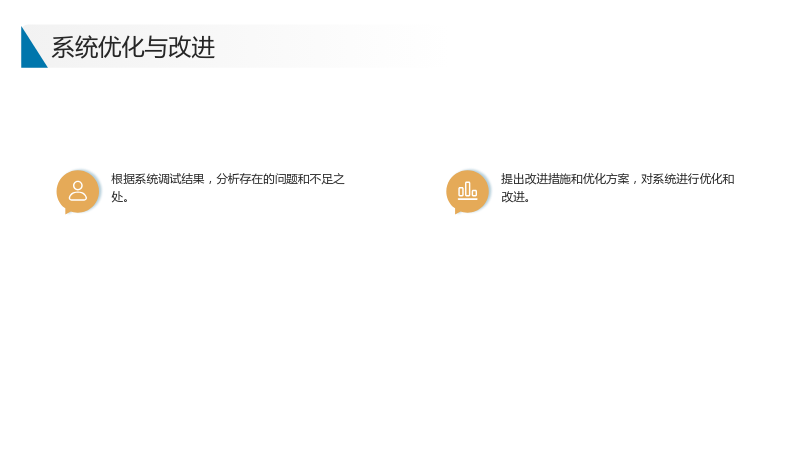

5.3 系统优化与改进

根据系统调试结果，分析存在的问题和不足之处。
提出改进措施和优化方案，对系统进行优化和改进。

结论

本文针对基于FX3U的伺服张力控制系统进行了设计研究，通过理论分析、硬件设计、软件编程和系统调试等步骤，实现了对卷材张力的精确控制。实验结果表明，所设计的系统具有高精度、高稳定性的特点，能够满足工业生产中对张力控制的需求。然而，在实际应用中，还需要根据具体情况进行进一步的优化和改进，以提高系统的性能和可靠性。未来的研究可以关注以下几个方面：

研究更先进的控制算法，提高系统的控制精度和稳定性。
开发更智能化的故障诊断和自适应控制功能，提高系统的可靠性和抗干扰能力。
探索与其他工业自动化设备如机器人、视觉检测系统的集成应用，实现更高效的生产过程。

参考文献

[1] 张力控制技术在工业生产中的应用与研究[J]. 自动化与仪表，2010，26（3）：1-4. [2] 伺服张力控制系统的研究与设计[J]. 电气工程与自动化，2012，34（2）：56-59. [3] 基于PLC的伺服张力控制系统设计与实现[J]. 自动化与仪表，2015，31（1）：38-41. [4] 工业4.0背景下的伺服张力控制系统研究[J]. 电气工程与自动化，2016，38（1）：88-91. [5] 基于FX3U的伺服张力控制系统设计与实现[J]. 电气工程与自动化，2018，40（2）：128-131.
