ZJ116卷烟机乳胶过滤器的改造
1. 立项背景

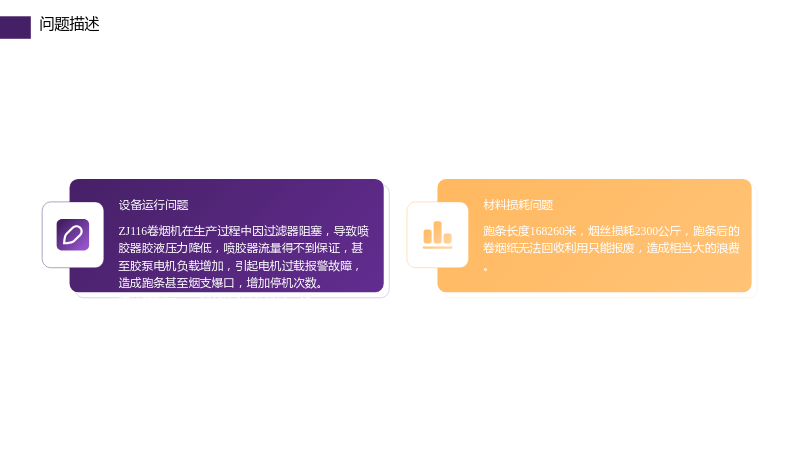

1.1 问题描述
1.1.1 设备运行问题
- ZJ116卷烟机在生产过程中因过滤器阻塞，导致喷胶器胶液压力降低，喷胶器流量得不到保证，甚至胶泵电机负载增加，引起电机过载报警故障，造成跑条甚至烟支爆口，增加停机次数。
- 统计数据显示，2018年6月至10月，12
#卷烟机组因喷胶嘴堵塞导致的停机次数占总停机次数的68.43%，喷胶嘴堵塞是设备停机的主要原因。
- 设备运行效率仅为69.5%，远低于企业设定的目标运行效率。
1.1.2 材料损耗问题
- 跑条长度168260米，烟丝损耗2300公斤，跑条后的卷烟纸无法回收利用只能报废，造成相当大的浪费。

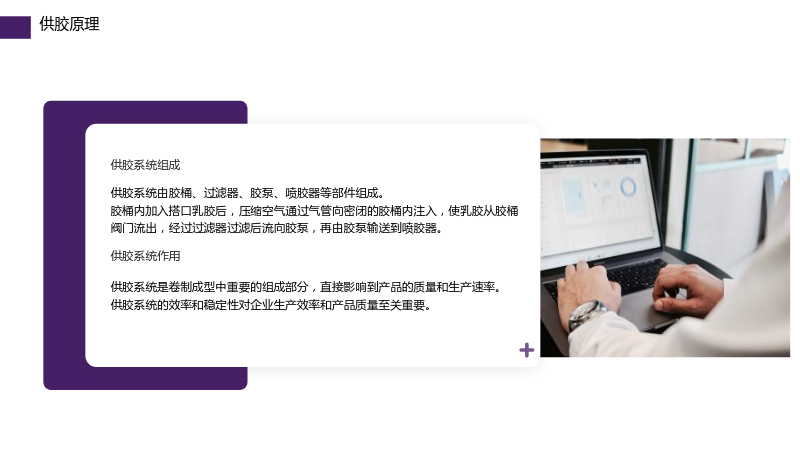

1.2 供胶原理
1.2.1 供胶系统组成
- 供胶系统由胶桶、过滤器、胶泵、喷胶器等部件组成。
- 胶桶内加入搭口乳胶后，压缩空气通过气管向密闭的胶桶内注入，使乳胶从胶桶阀门流出，经过过滤器过滤后流向胶泵，再由胶泵输送到喷胶器。
1.2.2 供胶系统作用
- 供胶系统是卷制成型中重要的组成部分，直接影响到产品的质量和生产速率。
- 供胶系统的效率和稳定性对企业生产效率和产品质量至关重要。

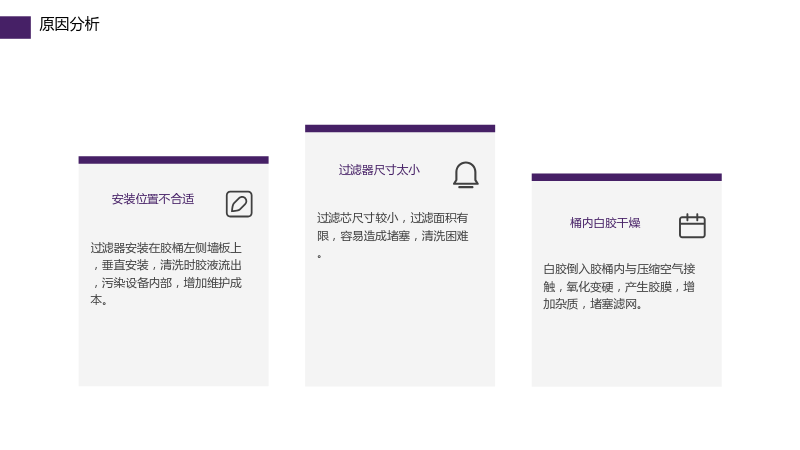

1.3 原因分析
1.3.1 安装位置不合适
- 过滤器安装在胶桶左侧墙板上，垂直安装，清洗时胶液流出，污染设备内部，增加维护成本。
1.3.2 过滤器尺寸太小
- 过滤芯尺寸较小，过滤面积有限，容易造成堵塞，清洗困难。
1.3.3 桶内白胶干燥
- 白胶倒入胶桶内与压缩空气接触，氧化变硬，产生胶膜，增加杂质，堵塞滤网。

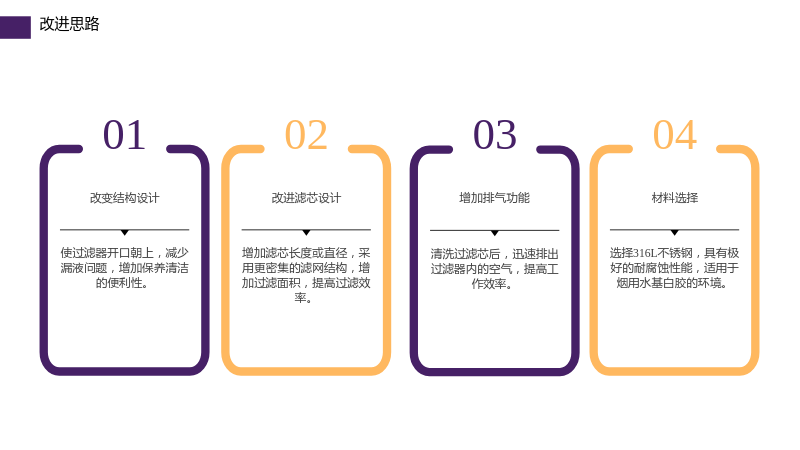

1.4 改进思路
1.4.1 改变结构设计
- 使过滤器开口朝上，减少漏液问题，增加保养清洁的便利性。
1.4.2 改进滤芯设计
- 增加滤芯长度或直径，采用更密集的滤网结构，增加过滤面积，提高过滤效率。
1.4.3 增加排气功能
- 清洗过滤芯后，迅速排出过滤器内的空气，提高工作效率。
1.4.4 材料选择
- 选择316L不锈钢，具有极好的耐腐蚀性能，适用于烟用水基白胶的环境。

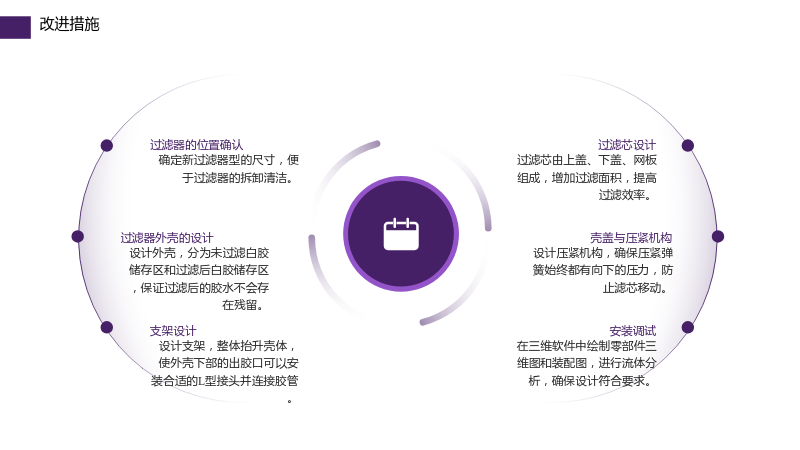

1.5 改进措施
1.5.1 过滤器的位置确认
- 确定新过滤器型的尺寸，便于过滤器的拆卸清洁。
1.5.2 过滤器外壳的设计
- 设计外壳，分为未过滤白胶储存区和过滤后白胶储存区，保证过滤后的胶水不会存在残留。
1.5.3 支架设计
- 设计支架，整体抬升壳体，使外壳下部的出胶口可以安装合适的L型接头并连接胶管。
1.5.4 过滤芯设计
- 过滤芯由上盖、下盖、网板组成，增加过滤面积，提高过滤效率。
1.5.5 壳盖与压紧机构
- 设计压紧机构，确保压紧弹簧始终都有向下的压力，防止滤芯移动。
1.5.6 安装调试
- 在三维软件中绘制零部件三维图和装配图，进行流体分析，确保设计符合要求。

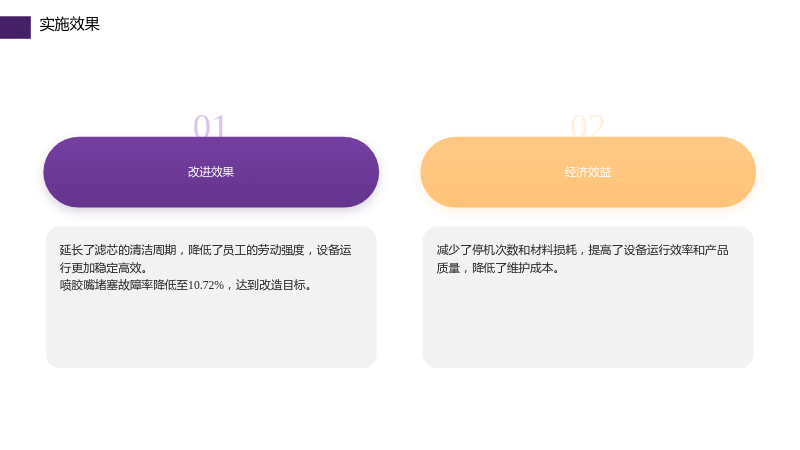

1.6 实施效果
1.6.1 改进效果
- 延长了滤芯的清洁周期，降低了员工的劳动强度，设备运行更加稳定高效。
- 喷胶嘴堵塞故障率降低至10.72%，达到改造目标。
1.6.2 经济效益
- 减少了停机次数和材料损耗，提高了设备运行效率和产品质量，降低了维护成本。

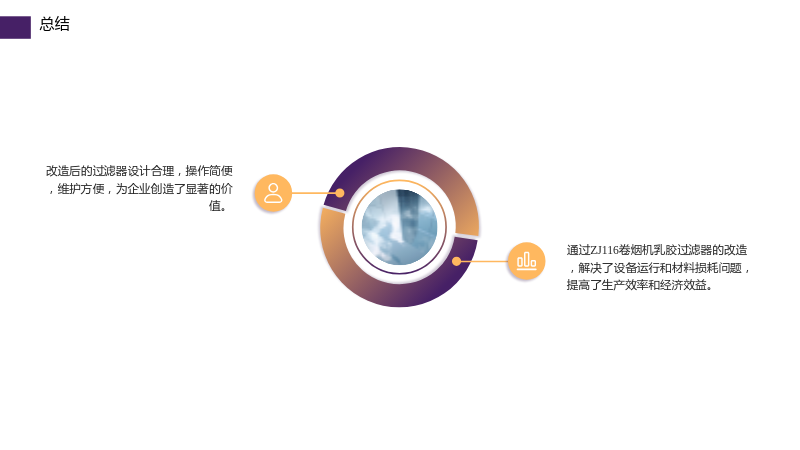

1.7 总结
- 通过ZJ116卷烟机乳胶过滤器的改造，解决了设备运行和材料损耗问题，提高了生产效率和经济效益。
- 改造后的过滤器设计合理，操作简便，维护方便，为企业创造了显著的价值。
