铁路货车转K6型交叉支撑转向架的常见故障的分析与处理

1. 转K6型交叉支撑转向架概述

1.1 转向架的功能与重要性

1.1.1 转向架的功能

• 转向架是铁路货车的重要组成部分，负责承受车辆的自重和载重，并将载荷传递到钢轨上。
• 转向架在铁路货车运行中起到转向的作用，确保列车能够顺利通过轨道中的弯道。

1.1.2 转向架的重要性

• 转向架的安全性直接影响到铁路货车的运行安全，是铁路运输中至关重要的部件。
• 转向架的故障可能会导致车辆失控、出轨等严重安全事故，对铁路运输造成严重影响。

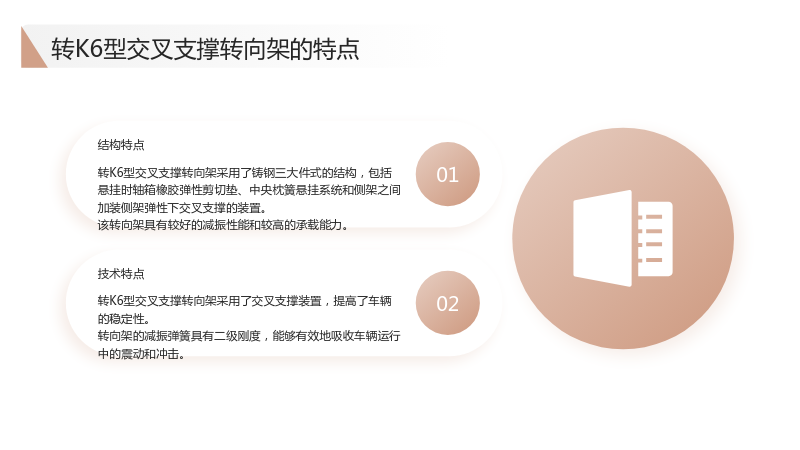

1.2 转K6型交叉支撑转向架的特点

1.2.1 结构特点

• 转K6型交叉支撑转向架采用了铸钢三大件式的结构，包括悬挂时轴箱橡胶弹性剪切垫、中央枕簧悬挂系统和侧架之间加装侧架弹性下交叉支撑的装置。
• 该转向架具有较好的减振性能和较高的承载能力。

1.2.2 技术特点

• 转K6型交叉支撑转向架采用了交叉支撑装置，提高了车辆的稳定性。
• 转向架的减振弹簧具有二级刚度，能够有效地吸收车辆运行中的震动和冲击。

2. 转K6型交叉支撑转向架的常见故障

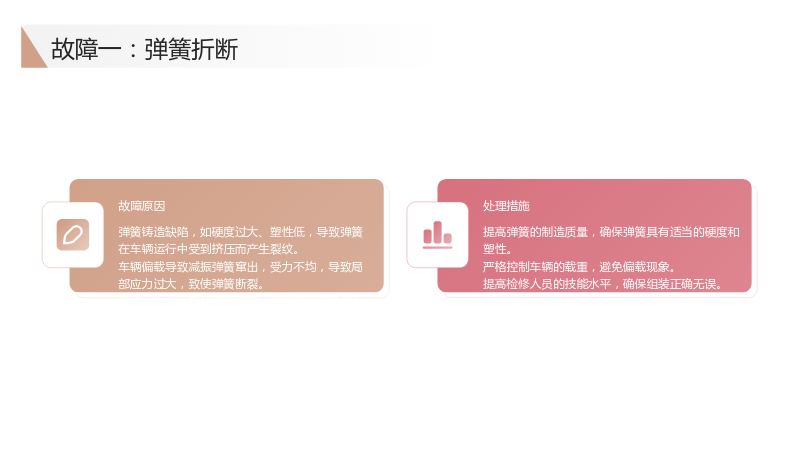

2.1 故障一：弹簧折断

2.1.1 故障原因

• 弹簧铸造缺陷，如硬度过大、塑性低，导致弹簧在车辆运行中受到挤压而产生裂纹。
• 车辆偏载导致减振弹簧窜出，受力不均，导致局部应力过大，致使弹簧断裂。
• 检修中作业人员的组装问题，如减振弹簧没有入脐或者天车在吊运过程中摇枕内簧窜出，受力不均，导致摇枕的内簧断裂。

2.1.2 处理措施

• 提高弹簧的制造质量，确保弹簧具有适当的硬度和塑性。
• 严格控制车辆的载重，避免偏载现象。
• 提高检修人员的技能水平，确保组装正确无误。

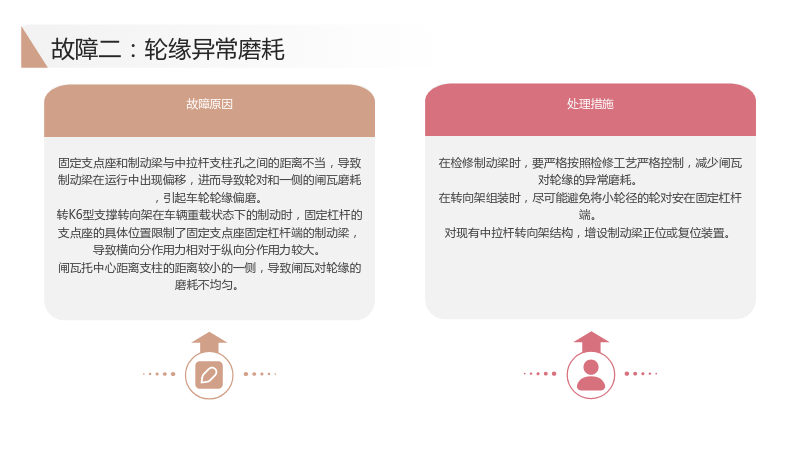

2.2 故障二：轮缘异常磨耗

2.2.1 故障原因

• 固定支点座和制动梁与中拉杆支柱孔之间的距离不当，导致制动梁在运行中出现偏移，进而导致轮对和一侧的闸瓦磨耗，引起车轮轮缘偏磨。
• 转K6型支撑转向架在车辆重载状态下的制动时，固定杠杆的支点座的具体位置限制了固定支点座固定杠杆端的制动梁，导致横向分作用力相对于纵向分作用力较大。
• 闸瓦托中心距离支柱的距离较小的一侧，导致闸瓦对轮缘的磨耗不均匀。

2.2.2 处理措施

• 在检修制动梁时，要严格按照检修工艺严格控制，减少闸瓦对轮缘的异常磨耗。
• 在转向架组装时，尽可能避免将小轮径的轮对安在固定杠杆端。
• 对现有中拉杆转向架结构，增设制动梁正位或复位装置。

2.3 故障三：交叉支撑装置故障

2.3.1 故障原因

• 交叉支撑装置的螺栓紧固力矩不足，导致交叉杆脱落。
• 交叉支撑装置的橡胶垫剪切刚度和弹性不足，导致下拉杆运动受阻。
• 交叉支撑装置的焊缝存在缺陷，如气孔、弧坑、纹裂等，导致结构强度不足。

2.3.2 处理措施

• 提高交叉支撑装置的螺栓紧固力矩，确保交叉杆牢固连接。
• 选择合适的橡胶垫，确保交叉支撑装置具有足够的剪切刚度和弹性。
• 加强对交叉支撑装置焊缝的检查，确保焊缝质量符合要求。

3. 转K6型交叉支撑转向架的检修与预防

3.1 检修的重要性

• 定期对转K6型交叉支撑转向架进行检修，可以及时发现并处理潜在的故障，确保转向架的安全运行。
• 检修可以延长转向架的使用寿命，降低维修成本。

3.2 检修内容

• 对转向架的弹簧进行全面的检查，确保弹簧的完整性和性能符合要求。
• 检查轮对的轮缘磨损情况，及时更换磨损严重的轮对。
• 检查交叉支撑装置的螺栓紧固情况，确保交叉杆牢固连接。
• 检查橡胶垫的剪切刚度和弹性，确保交叉支撑装置的性能符合要求。
• 对焊缝进行全面的检查，确保焊缝质量符合要求。

3.3 预防措施

• 提高检修人员的技能水平，确保检修工作的质量。
• 加强对转向架的运行监测，及时发现并处理异常情况。
• 定期对转向架进行维护和保养，确保转向架的性能始终处于良好状态。

4. 结论

转K6型交叉支撑转向架在铁路货车运行中起着至关重要的作用，其常见故障的分析与处理对于保障铁路货车的安全运行具有重要意义。通过对转K6型交叉支撑转向架的常见故障进行深入分析，提出相应的处理措施和预防措施，有助于提高铁路货车运行的安全性和可靠性。同时，加强对转向架的检修和维护，确保转向架始终处于良好的工作状态，对于提高铁路运输的效率和降低维修成本也具有重要意义。在未来，随着铁路运输技术的不断发展和进步，转K6型交叉支撑转向架的性能和安全性也将不断提高，为铁路运输事业的发展做出更大的贡献。
