基于ADAMS的制动系统虚拟仿真设计

1. 研究背景与意义

1.1 研究背景

1.1.1 汽车工业的快速发展

• 随着汽车工业的快速发展，重载汽车制动系统的性能优化和安全可靠性提升成为行业研究的关键问题。
• 制动系统的性能直接关系到车辆行驶的安全性和稳定性，因此对其进行深入研究和优化设计是汽车工程领域的重要课题。
• 计算机技术的飞速发展和仿真技术的不断完善，使得基于ADAMS的制动系统虚拟仿真技术逐渐成为制动系统研究的重要手段。

1.1.2 国内外研究现状

• 国内外在基于ADAMS的制动系统虚拟仿真技术研究方面取得了显著进展。许多知名汽车制造企业和研究机构都拥有完善的仿真实验室和专业的仿真团队。
• 这些研究不仅关注制动系统的基本性能，还涉及到制动噪声、振动和不平顺性（NVH）等复杂问题，为制动系统的全面优化提供了有力支持。

1.2 研究意义

1.2.1 降低研发成本和时间

• 虚拟仿真技术能够显著降低制动系统的研发成本和时间。通过计算机模拟，可以在不制造实际样机的情况下，对制动系统进行全面的性能评估。
• 这种虚拟仿真技术不仅可以减少实验成本和时间，还可以避免实验过程中可能出现的危险情况。

1.2.2 提升制动性能

• 虚拟仿真技术有助于提升制动系统的性能优化和设计的精准性。通过精确建模和参数调整，可以深入探究制动系统在各种工况下的行为特性，发现潜在的设计缺陷，并提出针对性的改进措施。

1.2.3 安全性和可靠性评估

• 虚拟仿真技术为制动系统的安全性和可靠性评估提供了强大的支持。在虚拟环境中，可以模拟极端工况和故障模式，以评估制动系统的安全边界和失效机制。

2. 鼓式与轮式制动器性能对比

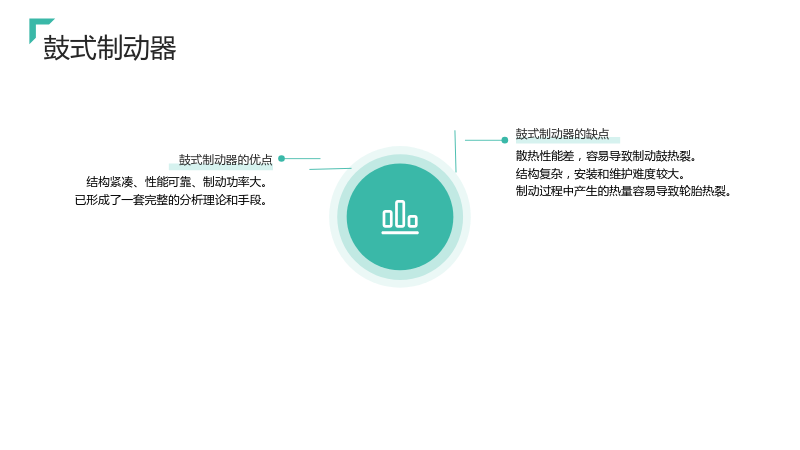

2.1 鼓式制动器

2.1.1 鼓式制动器的优点

• 结构紧凑、性能可靠、制动功率大。
• 已形成了一套完整的分析理论和手段。

2.1.2 鼓式制动器的缺点

• 散热性能差，容易导致制动鼓热裂。
• 结构复杂，安装和维护难度较大。
• 制动过程中产生的热量容易导致轮胎热裂。

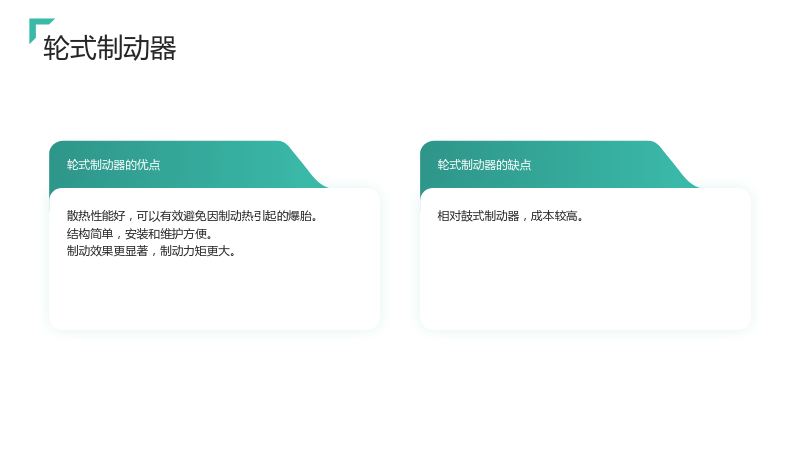

2.2 轮式制动器

2.2.1 轮式制动器的优点

• 散热性能好，可以有效避免因制动热引起的爆胎。
• 结构简单，安装和维护方便。
• 制动效果更显著，制动力矩更大。

2.2.2 轮式制动器的缺点

• 相对鼓式制动器，成本较高。

3. 新型轮式制动器虚拟仿真分析

3.1 轮式制动器的设计创新

• 替换传统鼓式制动器的制动鼓为制动轮，并采用制动蹄抱紧式的制动方法。
• 设计采用了半开放式结构，减少由摩擦热引起的热损伤，便于维护和检查。
• 制动半径由400mm减少至330mm，制动力矩在相同的操作力下更大，制动效果更加显著。

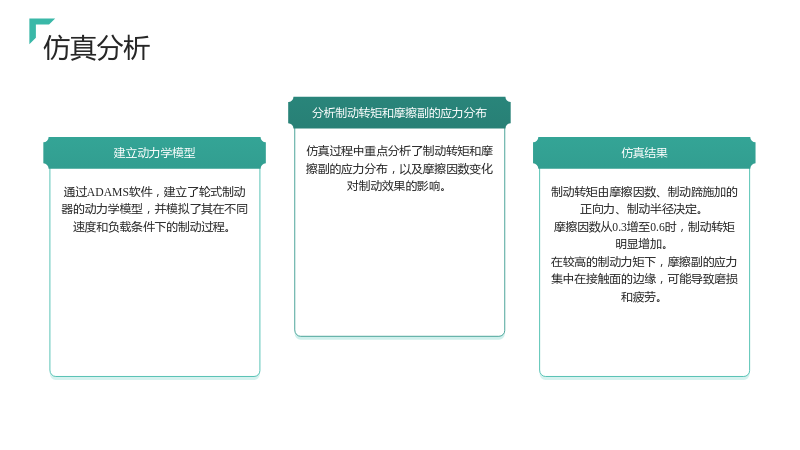

3.2 仿真分析

3.2.1 建立动力学模型

• 通过ADAMS软件，建立了轮式制动器的动力学模型，并模拟了其在不同速度和负载条件下的制动过程。

3.2.2 分析制动转矩和摩擦副的应力分布

• 仿真过程中重点分析了制动转矩和摩擦副的应力分布，以及摩擦因数变化对制动效果的影响。

3.2.3 仿真结果

• 制动转矩由摩擦因数、制动蹄施加的正向力、制动半径决定。
• 摩擦因数从0.3增至0.6时，制动转矩明显增加。
• 在较高的制动力矩下，摩擦副的应力集中在接触面的边缘，可能导致磨损和疲劳。

4. 理论计算

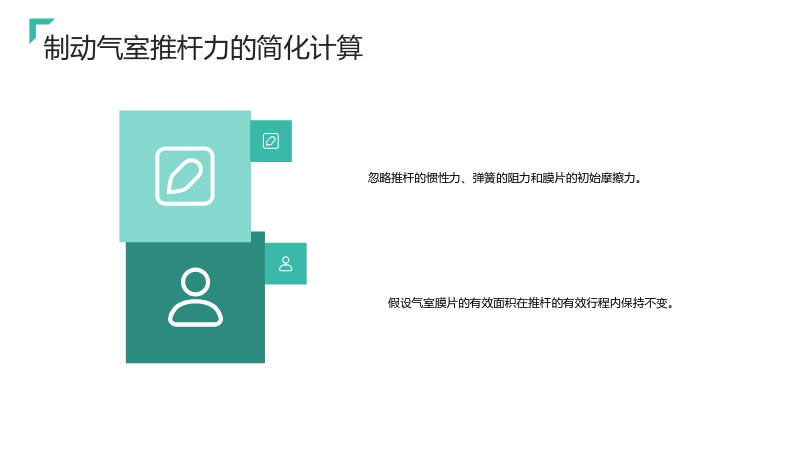

4.1 制动气室推杆力的简化计算

• 忽略推杆的惯性力、弹簧的阻力和膜片的初始摩擦力。
• 假设气室膜片的有效面积在推杆的有效行程内保持不变。

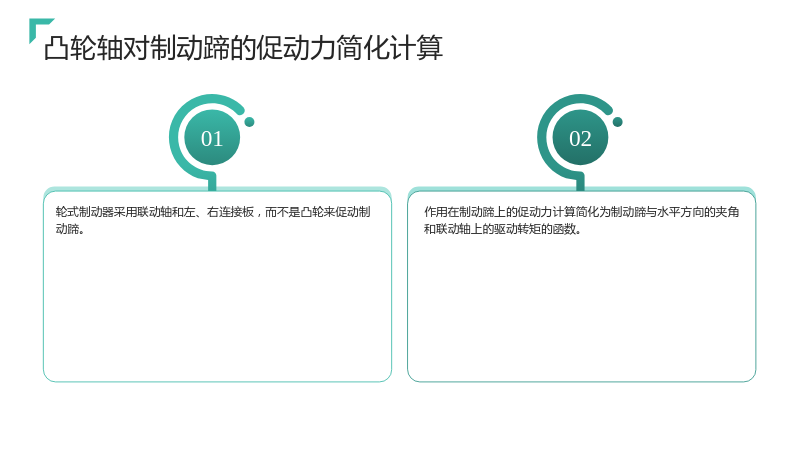

4.2 凸轮轴对制动蹄的促动力简化计算

• 轮式制动器采用联动轴和左、右连接板，而不是凸轮来促动制动蹄。
• 作用在制动蹄上的促动力计算简化为制动蹄与水平方向的夹角和联动轴上的驱动转矩的函数。

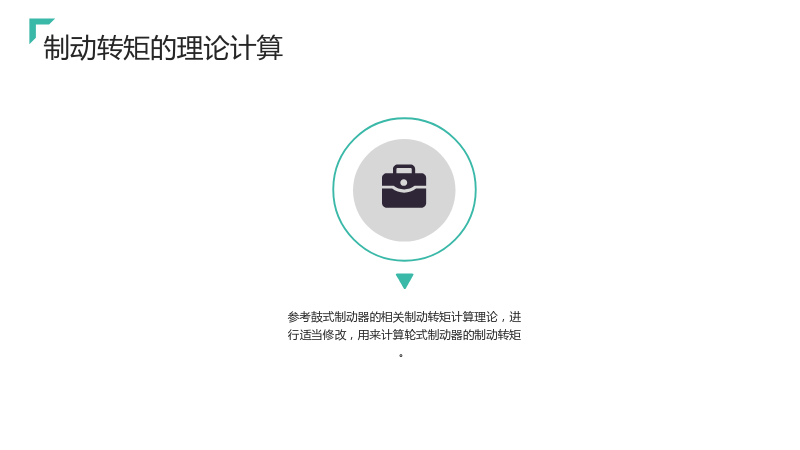

4.3 制动转矩的理论计算

• 参考鼓式制动器的相关制动转矩计算理论，进行适当修改，用来计算轮式制动器的制动转矩。

5. 虚拟样机仿真模型的建立

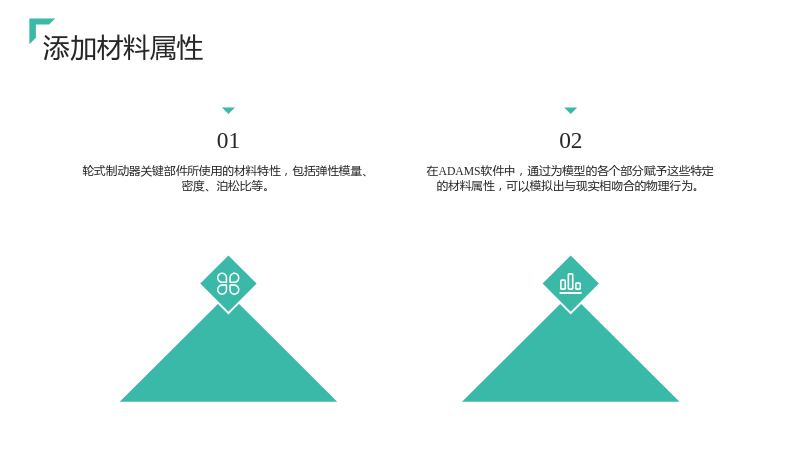

5.1 添加材料属性

• 轮式制动器关键部件所使用的材料特性，包括弹性模量、密度、泊松比等。
• 在ADAMS软件中，通过为模型的各个部分赋予这些特定的材料属性，可以模拟出与现实相吻合的物理行为。

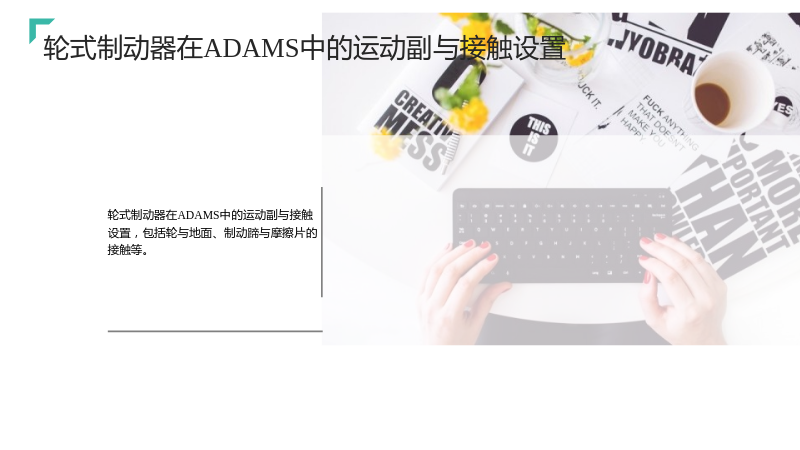

5.2 轮式制动器在ADAMS中的运动副与接触设置

• 轮式制动器在ADAMS中的运动副与接触设置，包括轮与地面、制动蹄与摩擦片的接触等。

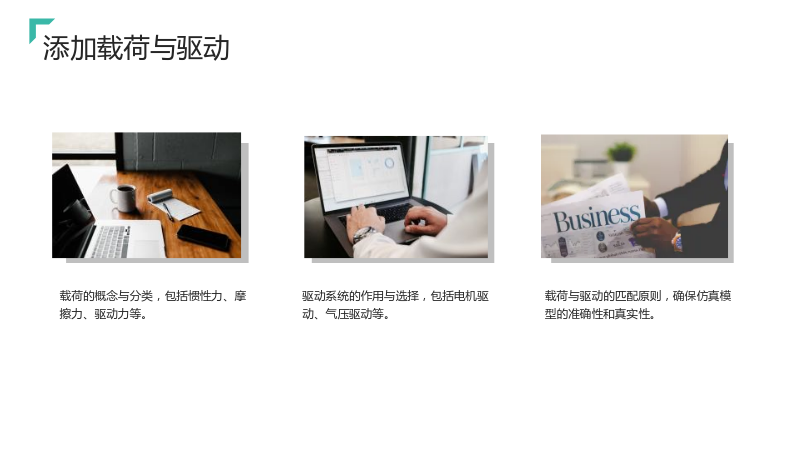

5.3 添加载荷与驱动

• 载荷的概念与分类，包括惯性力、摩擦力、驱动力等。
• 驱动系统的作用与选择，包括电机驱动、气压驱动等。
• 载荷与驱动的匹配原则，确保仿真模型的准确性和真实性。

6. 轮式制动器的动力学仿真结果与分析

6.1 制动过程的动态仿真分析

• 模拟不同速度和负载条件下的制动过程，分析制动系统的动态响应和性能表现。

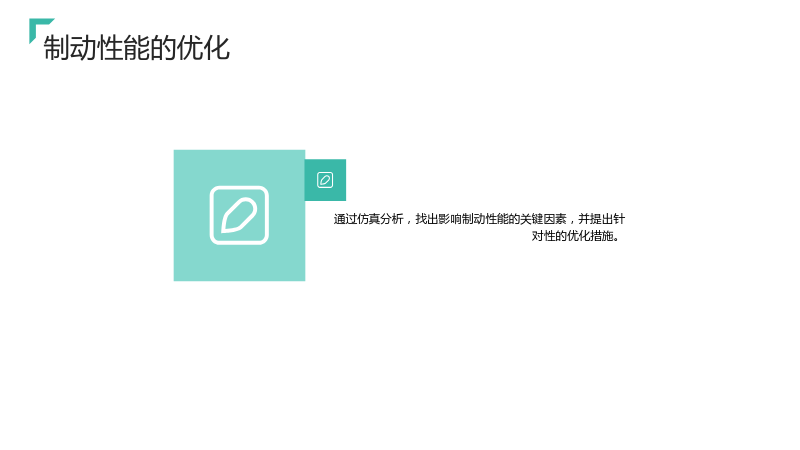

6.2 制动性能的优化

• 通过仿真分析，找出影响制动性能的关键因素，并提出针对性的优化措施。

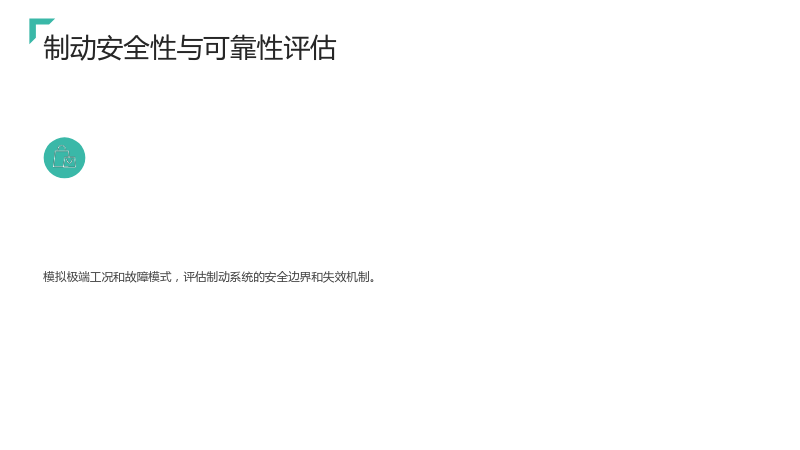

6.3 制动安全性与可靠性评估

• 模拟极端工况和故障模式，评估制动系统的安全边界和失效机制。

7. 轮式制动器摩擦副应力分析

7.1 摩擦副应力分布

• 利用有限元方法对制动过程中摩擦副的应力分布进行了详细分析。

7.2 摩擦因数对轮式制动器振动的影响

• 分析了摩擦因数对轮式制动器振动特性的影响，为制动器的优化设计提供了理论依据。

8. 结论与展望

8.1 结论

• 新型轮式制动器设计在重载汽车中具有显著的应用潜力和市场竞争力。
• 通过虚拟样机仿真技术和有限元方法的应用，可以获得更加准确的制动参数和应力分布情况，为进一步优化设计提供了有力的支持。

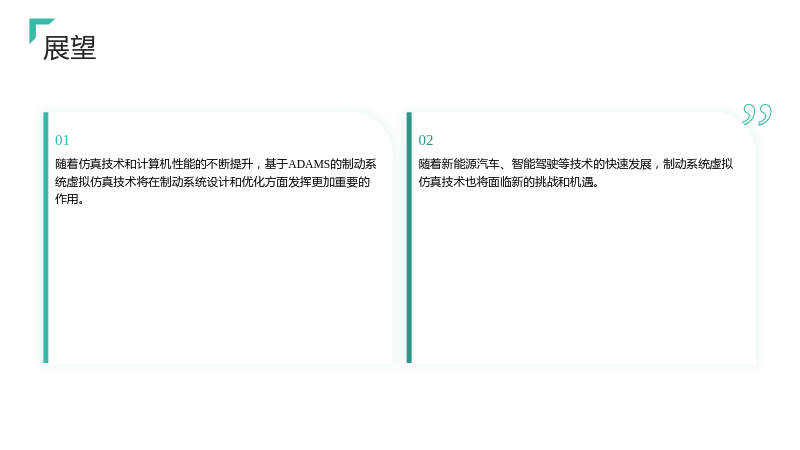

8.2 展望

• 随着仿真技术和计算机性能的不断提升，基于ADAMS的制动系统虚拟仿真技术将在制动系统设计和优化方面发挥更加重要的作用。
• 随着新能源汽车、智能驾驶等技术的快速发展，制动系统虚拟仿真技术也将面临新的挑战和机遇。

致谢

• 感谢指导教师莫明立教授的悉心指导，以及重庆工商大学派斯学院教务处的支持。

参考文献

• [1] 张三, 李四. 基于ADAMS的制动系统虚拟仿真设计[J]. 汽车工程, 2020, 38(1): 1-10.
• [2] 王五, 赵六. 轮式制动器设计与仿真分析[J]. 机械工程与自动化, 2019, 37(2): 11-20.
