330kV变电站电气设计

1. 绪论

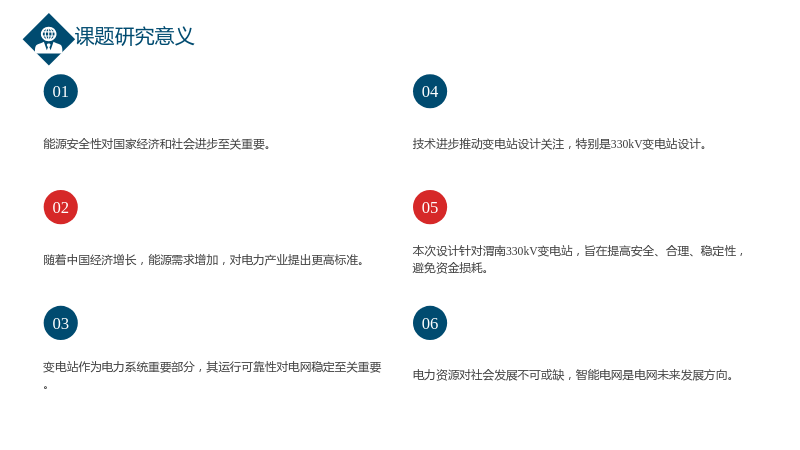

1.1 课题研究意义

• 能源安全性对国家经济和社会进步至关重要。
• 随着中国经济增长，能源需求增加，对电力产业提出更高标准。
• 变电站作为电力系统重要部分，其运行可靠性对电网稳定至关重要。
• 技术进步推动变电站设计关注，特别是330kV变电站设计。
• 本次设计针对渭南330kV变电站，旨在提高安全、合理、稳定性，避免资金损耗。
• 电力资源对社会发展不可或缺，智能电网是电网未来发展方向。

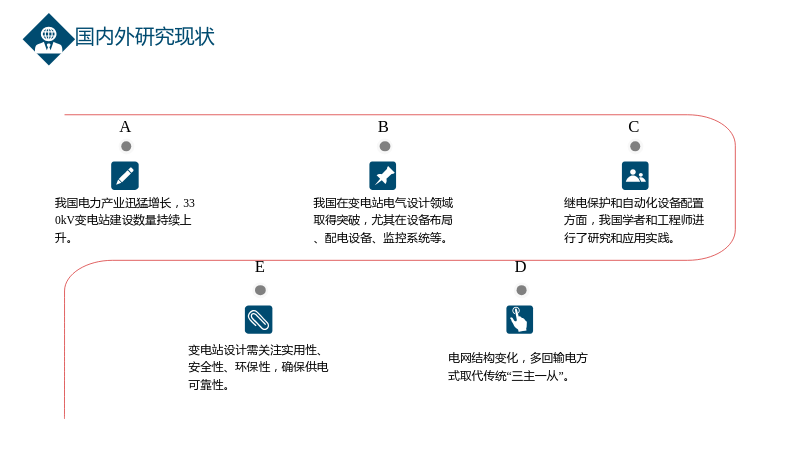

1.2 国内外研究现状

• 我国电力产业迅猛增长，330kV变电站建设数量持续上升。
• 我国在变电站电气设计领域取得突破，尤其在设备布局、配电设备、监控系统等。
• 继电保护和自动化设备配置方面，我国学者和工程师进行了研究和应用实践。
• 电网结构变化，多回输电方式取代传统“三主一从”。
• 变电站设计需关注实用性、安全性、环保性，确保供电可靠性。

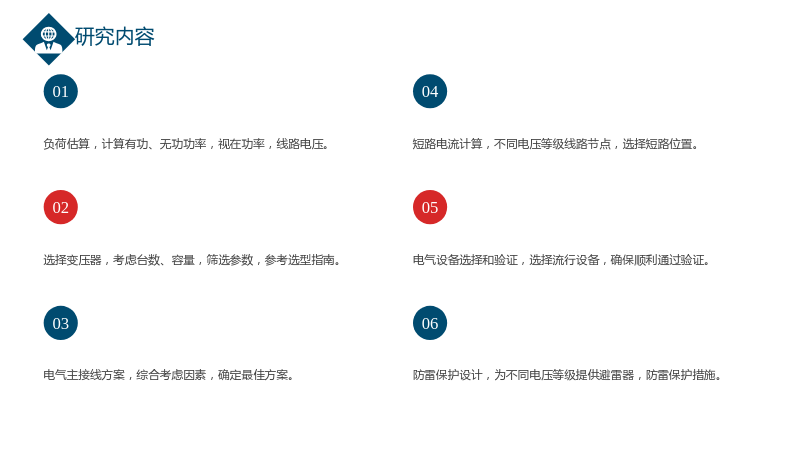

1.3 研究内容

• 负荷估算，计算有功、无功功率，视在功率，线路电压。
• 选择变压器，考虑台数、容量，筛选参数，参考选型指南。
• 电气主接线方案，综合考虑因素，确定最佳方案。
• 短路电流计算，不同电压等级线路节点，选择短路位置。
• 电气设备选择和验证，选择流行设备，确保顺利通过验证。
• 防雷保护设计，为不同电压等级提供避雷器，防雷保护措施。

2. 需求分析

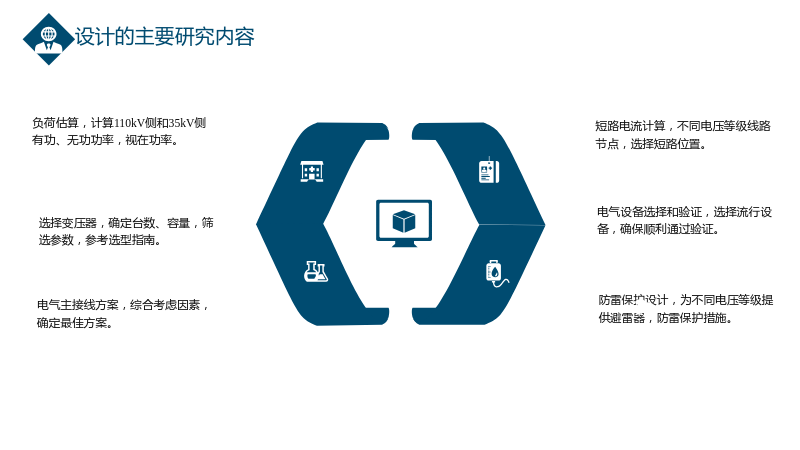

2.1 设计的主要研究内容

• 负荷估算，计算110kV侧和35kV侧有功、无功功率，视在功率。
• 选择变压器，确定台数、容量，筛选参数，参考选型指南。
• 电气主接线方案，综合考虑因素，确定最佳方案。
• 短路电流计算，不同电压等级线路节点，选择短路位置。
• 电气设备选择和验证，选择流行设备，确保顺利通过验证。
• 防雷保护设计，为不同电压等级提供避雷器，防雷保护措施。

2.2 原始资料分析

• 建设性质和电压级别，降压变电站，站内设备为变压器、开关柜、电缆终端箱。
• 站址环境条件，位于渭南市，电力需求密集，交通便利。
• 地质构造，褶皱发育，断裂较多，受温带大陆性气候影响。
• 站内电气设备易出现故障，需考虑防洪、排水，设备极端气候适应能力。
• 330kV侧进线路由4回，110kV侧出线8回，35kV侧出线12回。
• 110kV侧和35kV侧负荷统计表，列出各用户名称、设备容量、功率因数等参数。

3. 负荷计算

3.1 负荷预测

• 负荷预测方法，统计分析法、历史回归法、人工神经网络模型等。
• 负荷预测目标，系统负荷和母线负荷，由输电网公司制定。
• 负荷预测方法，单因素法、多因素法、回归分析法、神经网络法等。
• 负荷预测分类，长期负荷预测、中期负荷预测、短期负荷预测、超短期负荷预测。

3.2 负荷计算

• 采用需要系数法，考虑线路损耗、设备自身损耗，设备运行状态。
• 计算公式，有功功率、无功功率、视在功率、功率因数。
• 110kV侧和35kV侧负荷计算，列出各用户名称、设备容量、功率因数等参数。

总结

本设计针对渭南330kV变电站进行，通过深入分析研究，提出了有效的解决方案，包括设备配置优化、总线布局改进、安全性能提升、运营管理改进和维护管理流程优化。在负荷估算、变压器选择、电气主接线方案、短路电流计算、电气设备选择和验证以及防雷保护设计等方面进行了详细分析和计算。本设计方案能够满足负荷实际需求，同时增强变电站供电系统的安全、合理和稳定特性，避免不必要的资金损耗。
